Product Description
Genel bilgi
|
Parametre |
Değer |
|---|---|
|
Üretici |
Yokogawa |
|
Model/Parça Numarası |

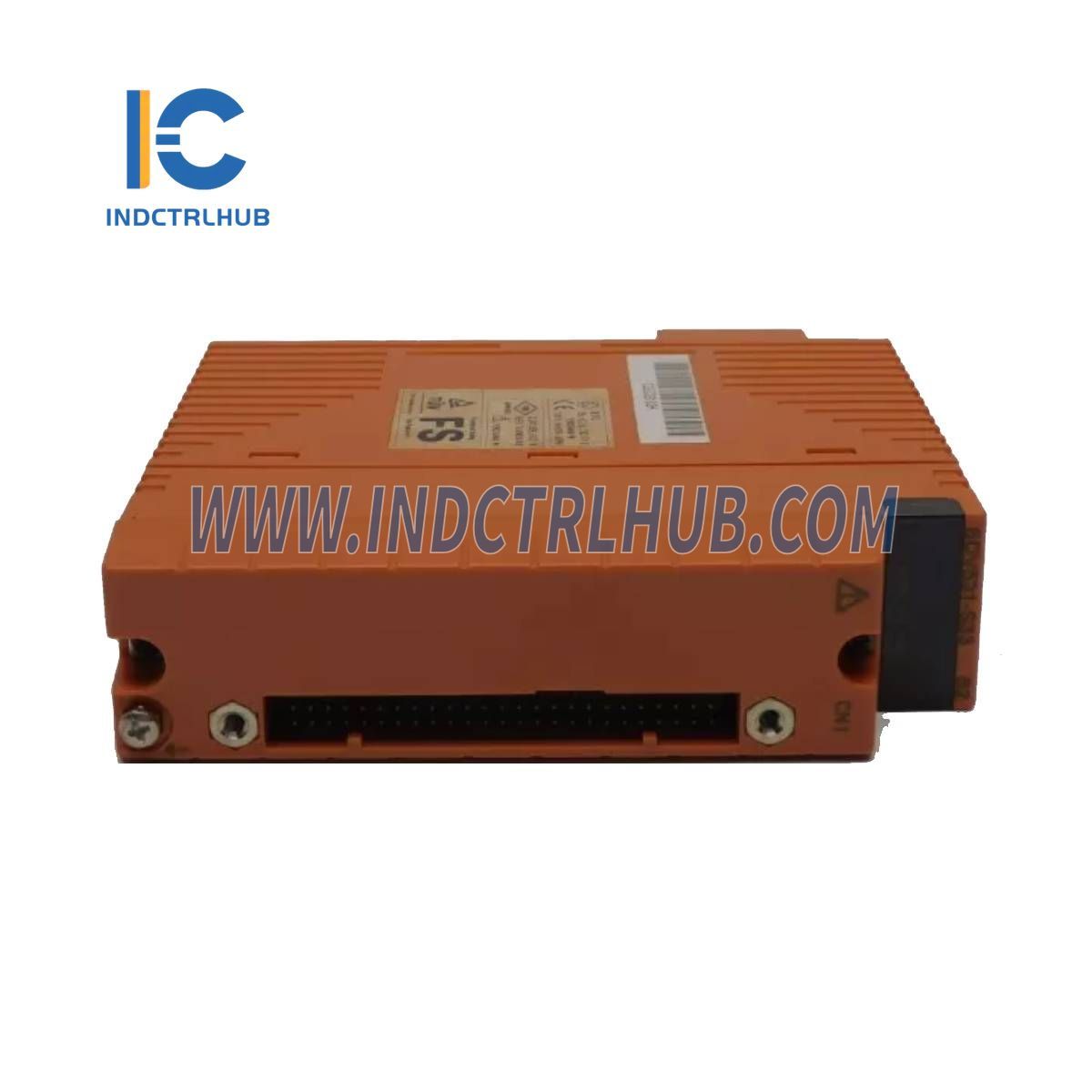

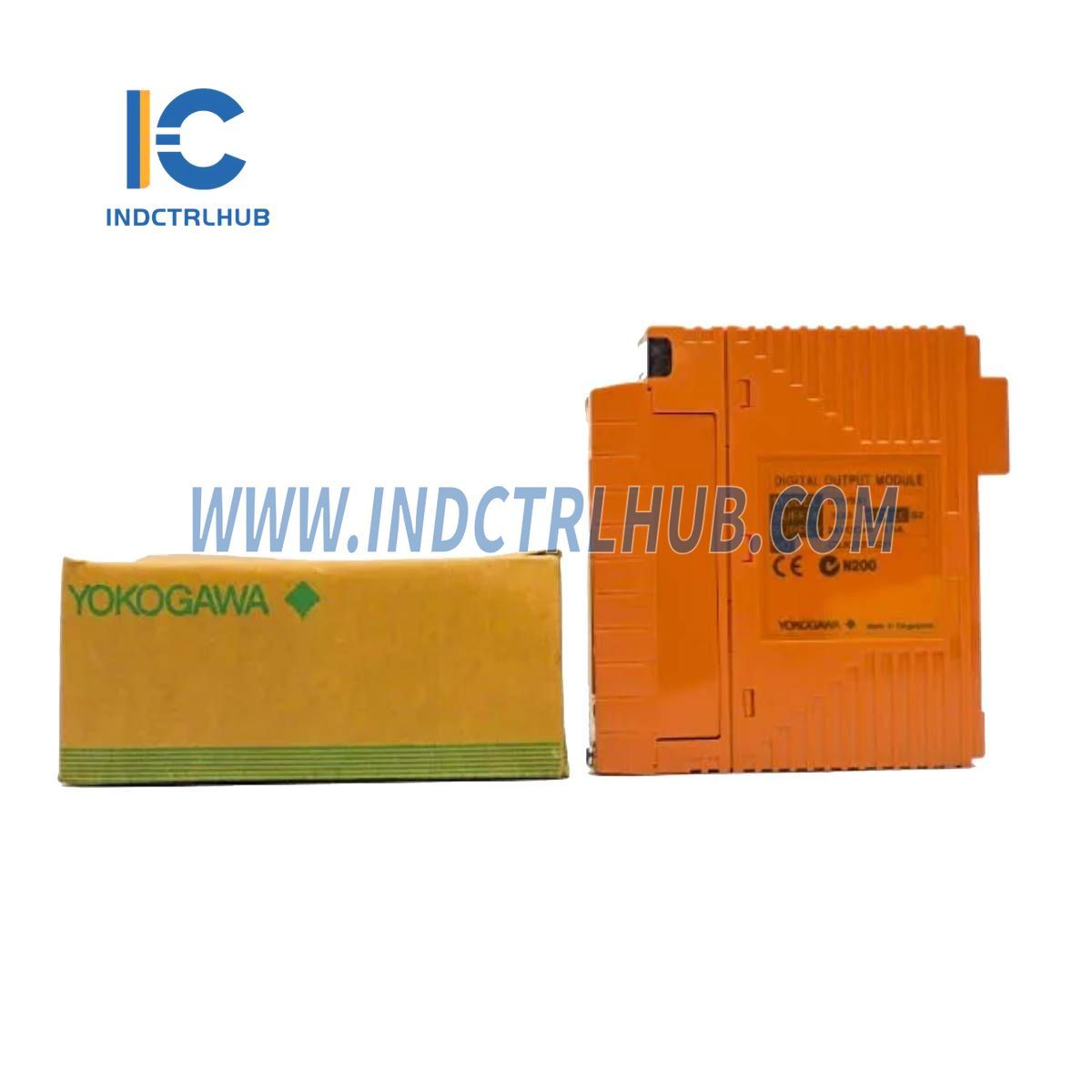

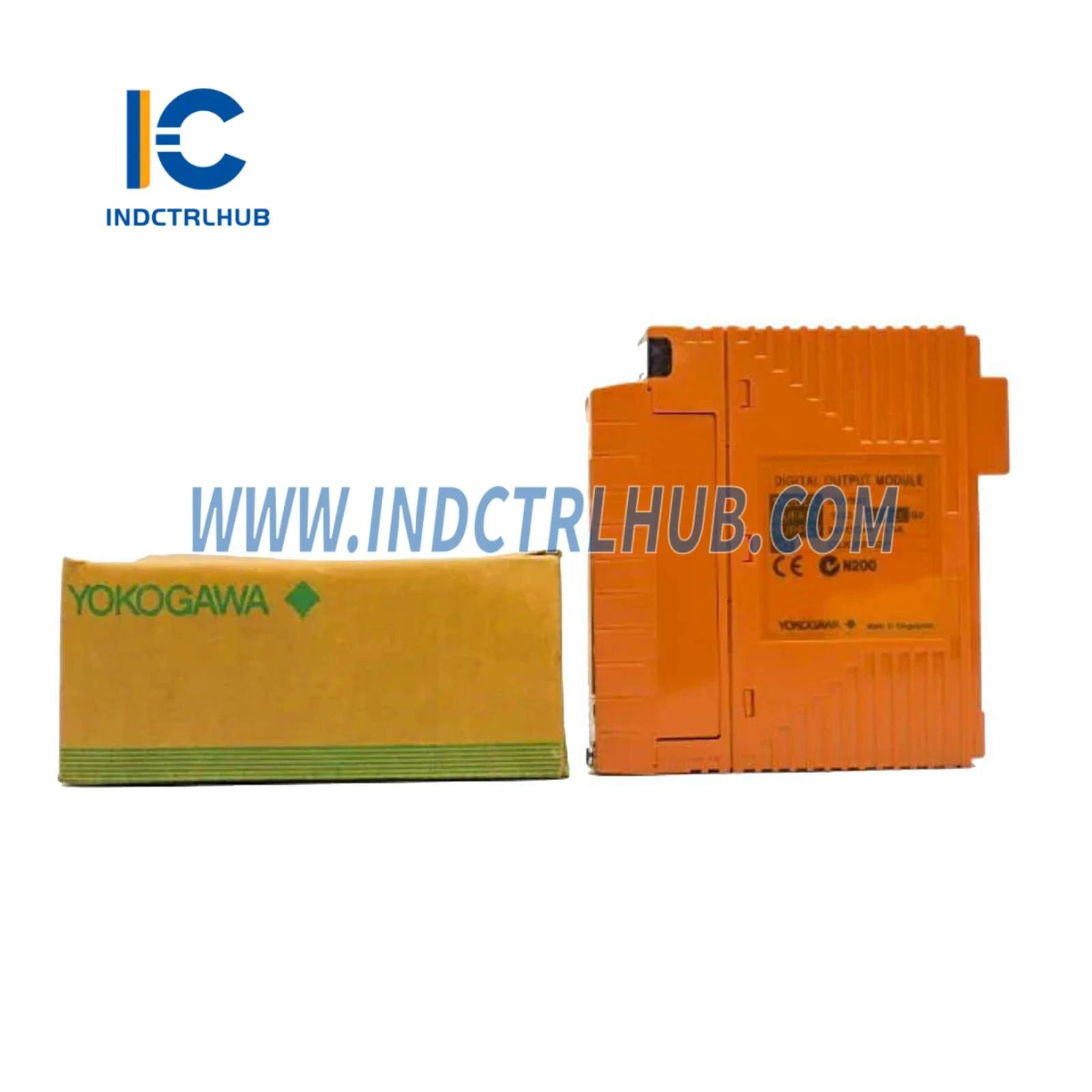

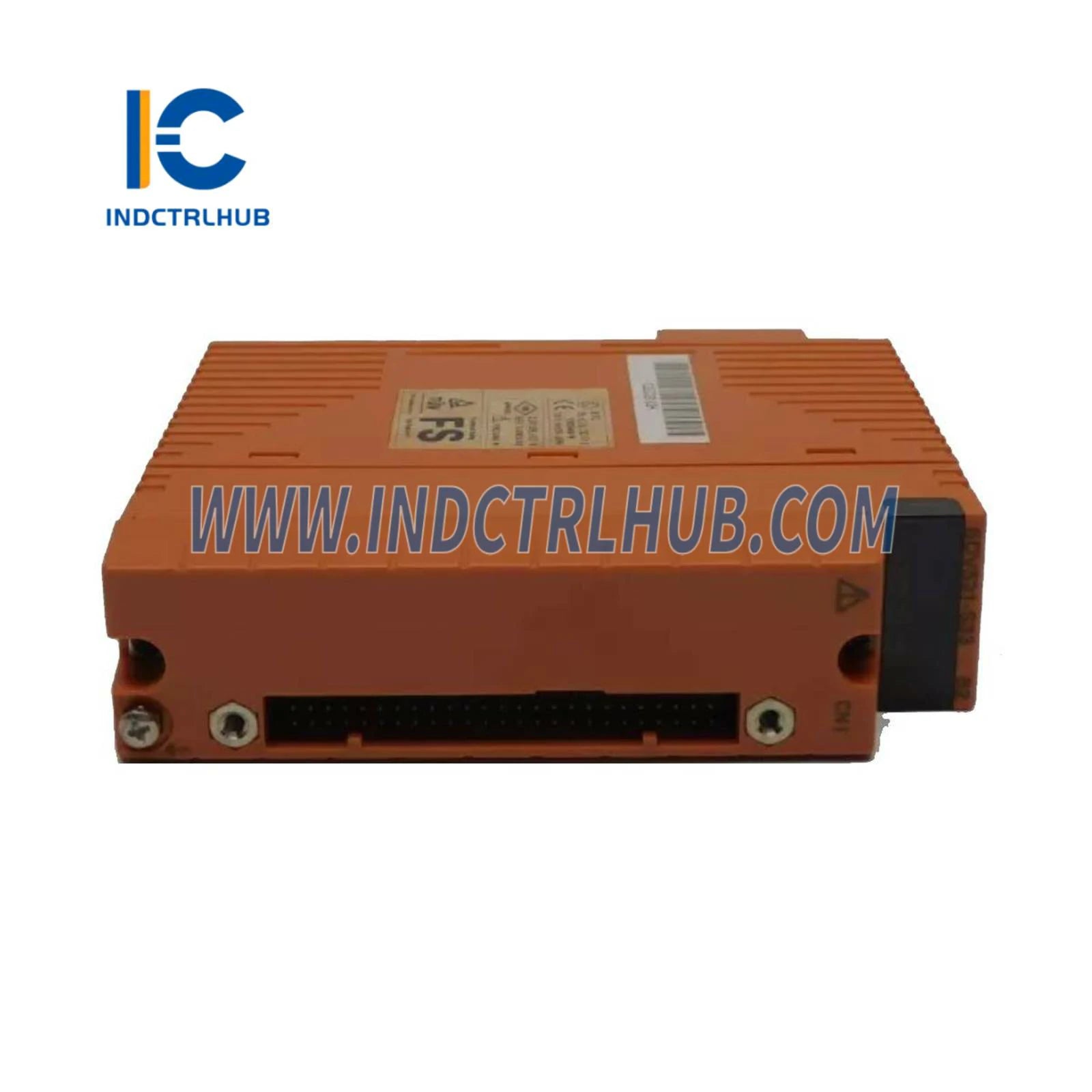

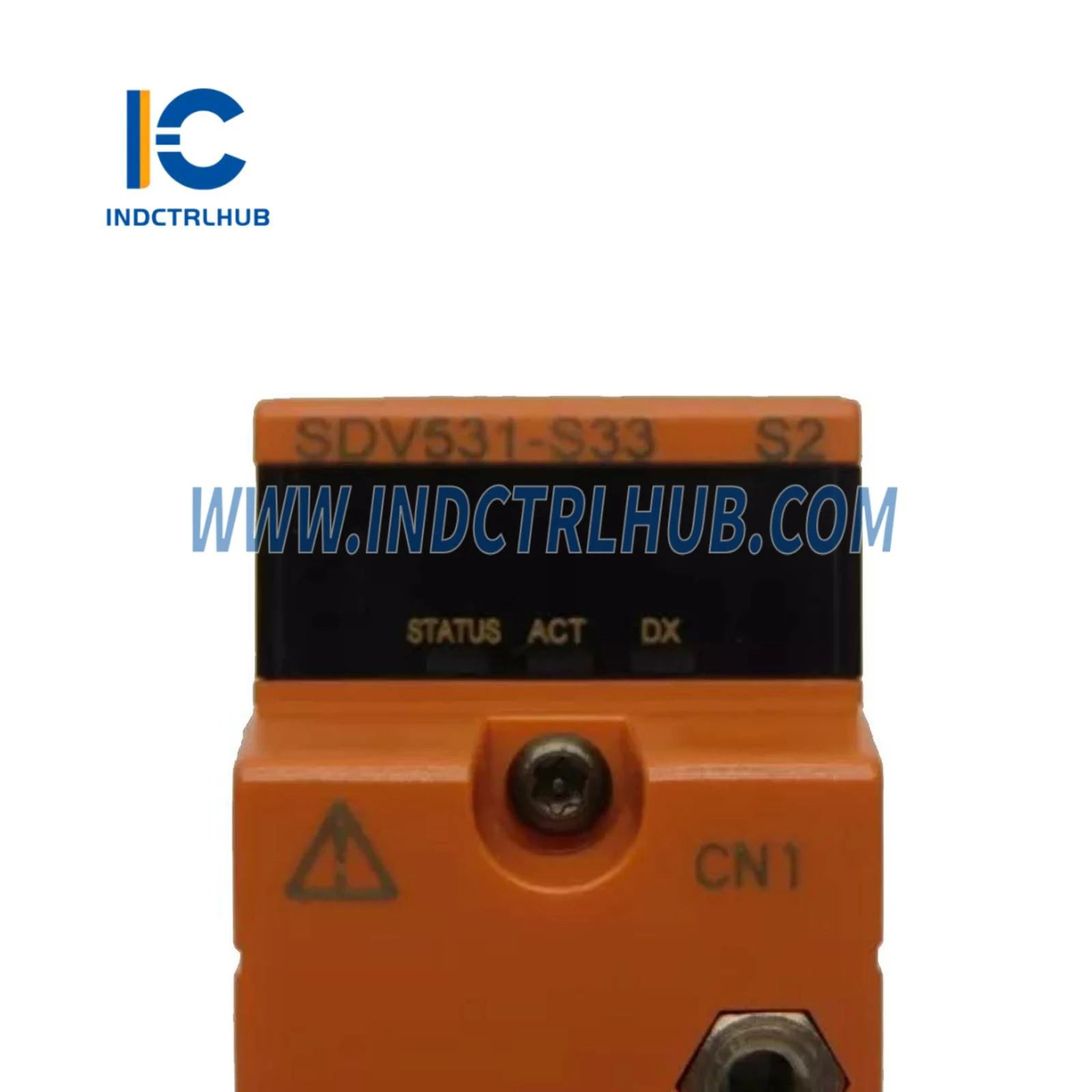

SDV531-S33 S2 |
|
Ürün Açıklaması |
Dijital Çıkış Modülü (8 kanallı, 24 V DC, modül izolasyonu) |
Standart Özellikler
|
Öğe |
Şartname |
|---|---|
|
Çıktı Sayısı |
8 kanallı, modül izolasyonu (*3) |
|
Çıkış Voltajı |
24V Doğru Akım |
|
Çıkış Voltaj Düşüşü |
1 V maksimum |
|
Harici Güç Kaynağı Değerlendirmesi |
24 V DC, minimum 5 A |
|
Harici Güç Kaynağı |
24 V DC +%20 / -%10 (*4) |
|
Mevcut Kapasite |
5A |
|
Maksimum Sızıntı Akımı (Çıkış Kapalı) |
1,6 mA |
|
Çıktı Biçimi |
Güncel kaynak |
|
Maksimum Yük Akımı |
0.6 A/çıkış hattı (toplam 4.8 A) (*3) (*5) |
|
Minimum Yük Akımı |
35mA |
|
Yük Direnci Aralığı |
40 ila 685 Ω (*6) |
|
Çıkış Yanıt Süresi |
30 ms maksimum |
|
Dayanım Gerilimi |
Çıkış sinyal hatları ile sistem arasında 1 dakika boyunca 2 kV AC, 8 noktalı giriş hatları topluca bağlı (negatif hatlar) (*7) |
|
Mevcut Tüketim |
280 mA max (5 V DC) / 140 mA max (24 V DC) |
|
Ağırlık |
Yaklaşık 0,28 kg (Basınç kelepçeli terminal bloğu veya MIL kablosu için) Yaklaşık 0,34 kg (Özel sinyal kablosu arayüz adaptörü ile) |
|
Dış Bağlantı |
Basınç kelepçeli terminal / MIL kablo / Özel sinyal kablosu (AKB331, AKB651 (*8)) |
Model Varyasyonları ve Seçenekler
Model Varyasyonları (Sonek Kodları)
|
Sonek Kodu |
Tanım |
|---|---|
|
-L |
Uzun mesafe tipi |
|
-S |
Standart tip |
|
5 |
Basınçlı klemens bloğu veya MIL kablo için (patlama koruması yok) |
|
6 |
Sinyal kablosu ara yüz adaptörü ile (patlama koruması yok) (*1) |
|
E |
Basınçlı klemens bloğu veya MIL kablo (patlama koruması) için |
|
F |
Sinyal kablosu ara yüz adaptörü ile (patlama koruması) (*1) |
|
3 |
ISA Standard G3 ve sıcaklık aralığı (-20 ila 70 °C) ile |
|
C |
ISA Standard G3 ve yüksek yoğunluklu kurulum ile (-20 ila 70 ºC) (*4) |
Seçenek Kodları
|
Seçenek Kodu |
Tanım |
|---|---|
|
/B4S00 |
Dijital çıkış için basınçlı klemens bloğu (dalgalanma sönümleyici olmadan) [Model: STB4S-00] |
|
/B4S10 |
Dijital çıkış için basınçlı klemens bloğu (dalgalanma emici ile) [Model: STB4S-10] |
|
/B4D00 |
Dijital çıkış için çift yedekli basınç kelepçeli terminal bloğu (dalgalanma sönümleyici olmadan) (*2) [Model: STB4D-00] |
|
/B4D10 |
Dijital çıkış için çift yedekli basınç kelepçeli terminal bloğu (dalgalanma emici ile) (*2) [Model: STB4D-10] |
|
/PRP |
Yanlış yerleştirmeyi önleme pimi (*3) ile |
|
/CCC01 |
Düz şerit kablo için MIL kablosu konektör kapağı ile [Model: SCCC01] |
|
/CCC02 |
MIL kablosu için konnektör kapağı (ayrı tel için) [Model: SCCC02] |
