Product Description

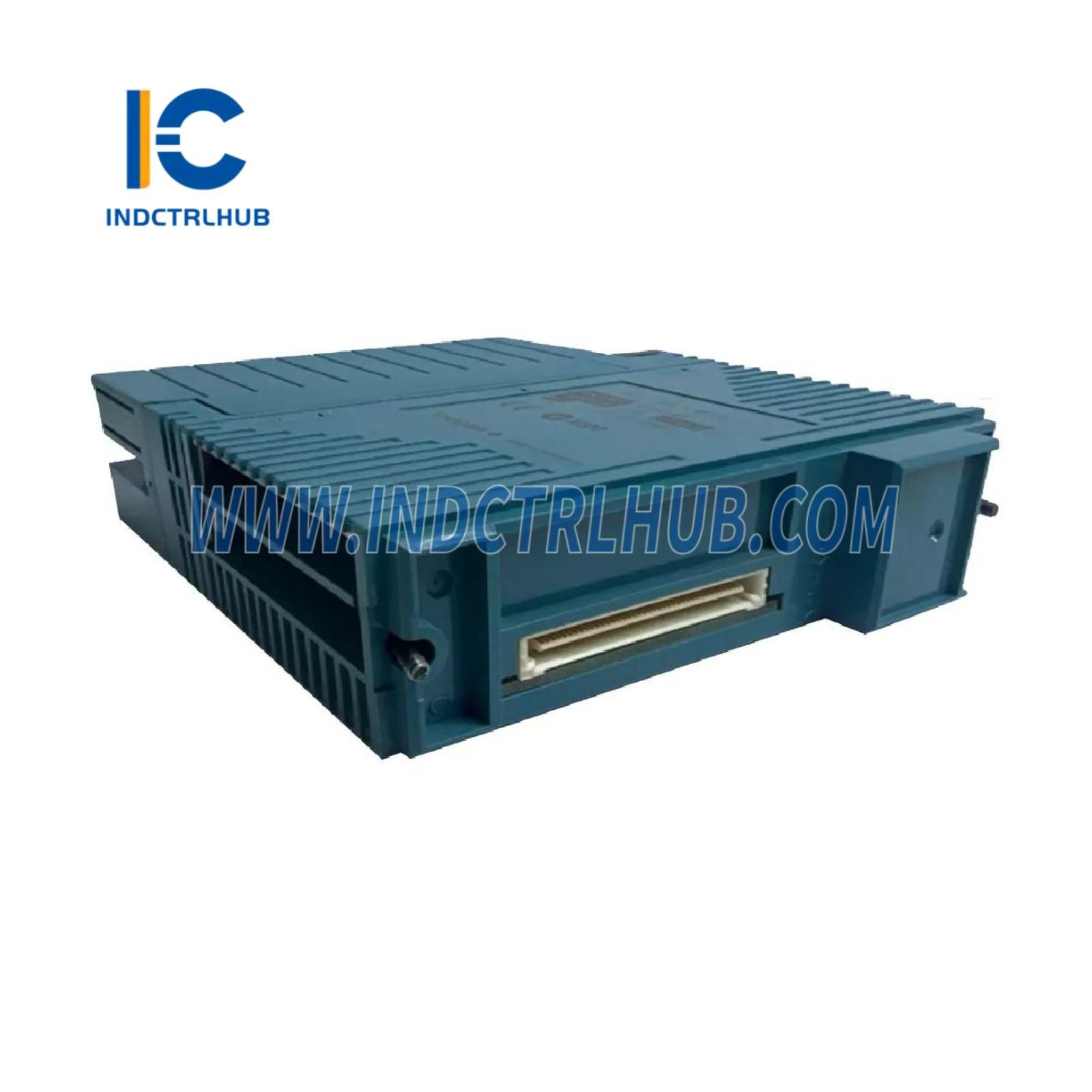

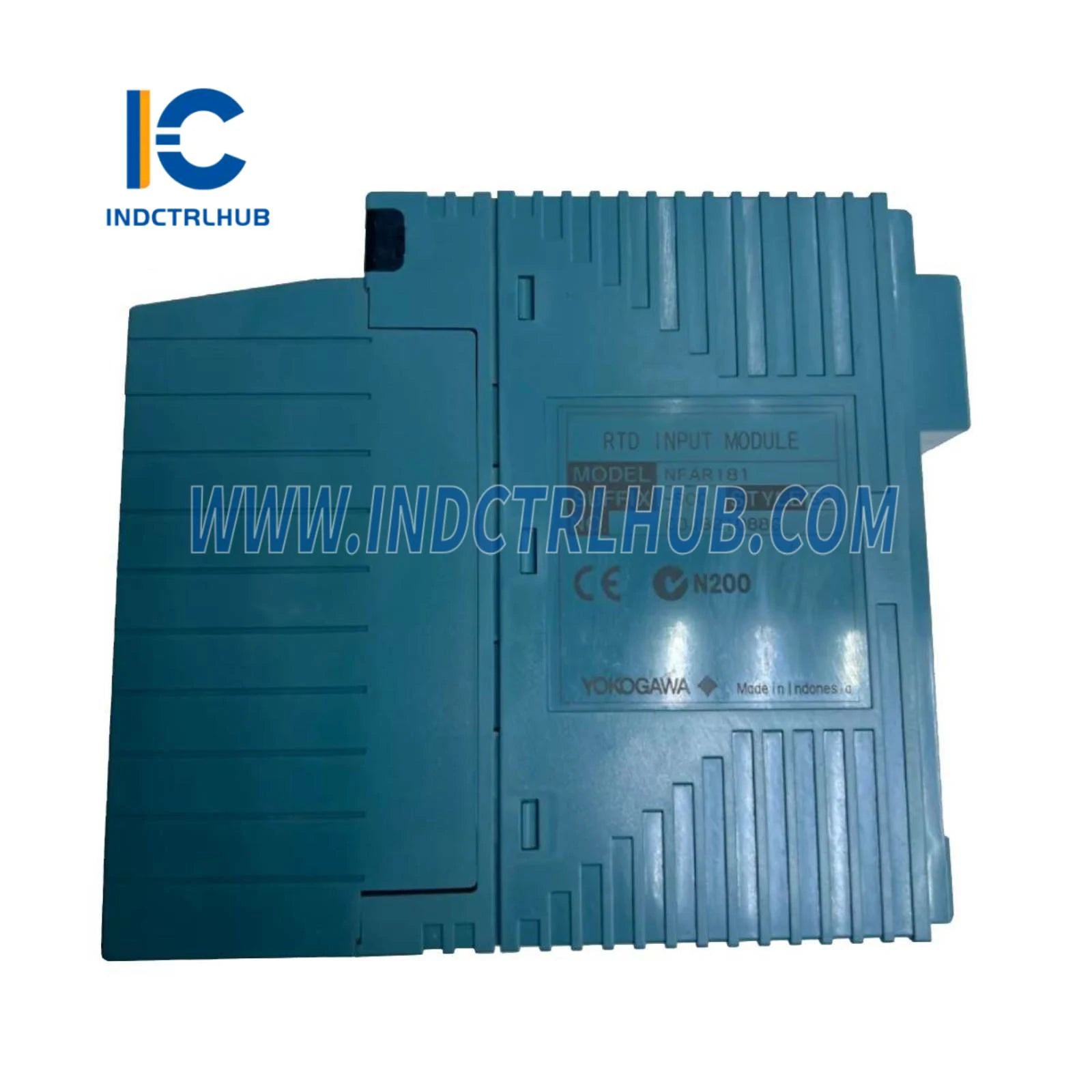

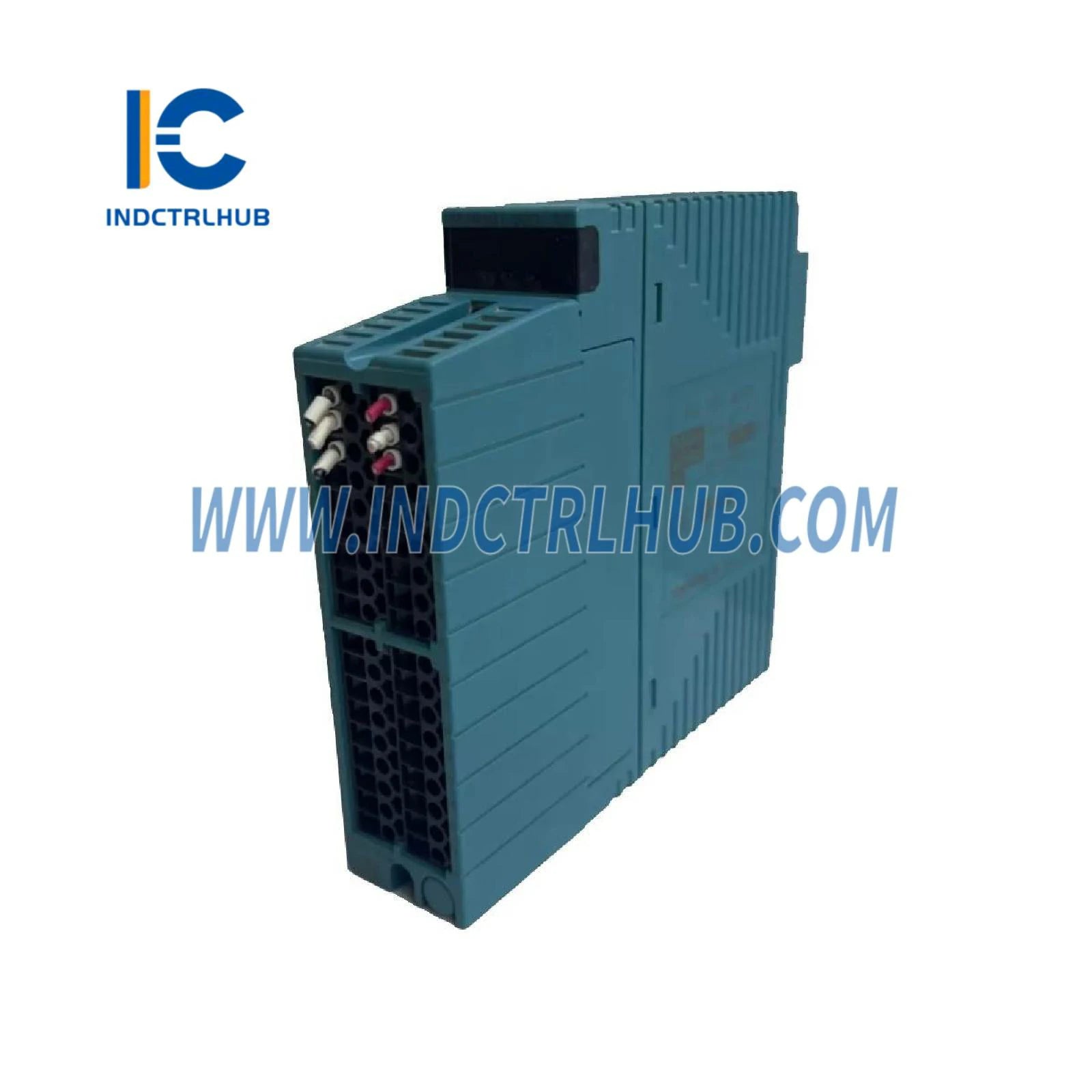

Ürün Bilgisi: Yokogawa RTD Giriş Modülü (NFAR181-S00/R8S0)
| Üretici | Yokogawa |
|---|---|
| Model/Parça Numarası | NFAR181-S00/R8S0 |
| Açıklama | RTD Giriş Modülü (12 kanallı, İzoleli) |
Teknik Özellikler
| Özellik | Detaylar |
|---|---|
| Model | NFAR181 |
| Giriş Kanal Sayısı | 12, İzoleli |
| Giriş Sinyali | Termokupl (TC), mV, RTD (Pt100, JPt100) |
| Termokupl Tipleri | J, K, E, B, R, S, T, N (IEC 60584, JIS C1602) |
| RTD Tipleri | Pt100 (üç telli), JPt100 (üç telli) |
| İzin Verilen Giriş Voltajı | ±5 V |
| Dayanma Voltajı | 1500 V AC (giriş ile sistem arasında, 1 dakika için) |
| Giriş Direnci | 2 MΩ veya daha fazla (Güç Açık/Kapalı) |
| Doğruluk (Termokupl Girişleri) | ±0.03% tam ölçek ( -20 ila 80 mV için) |
| Doğruluk (mV Girişleri) | ±0.032% tam ölçek (-100 ila 150 mV için) |
| Doğruluk (RTD Girişleri) | ±0.03% tam ölçek (0 ila 400 Ω için) |
| İzin Verilen Sinyal Kaynağı Direnci | 1000 Ω veya daha az |
| Referans Bağlantı Telafisi | ±1°C içinde |
| Ölçüm Akımı | 1 mA |
| Sıcaklık Kayması | ±30 ppm/°C (Termokupl), ±32 ppm/°C (mV girişleri) |
| Veri Yenileme Döngüsü | 1 saniye |
| Yanma Tespiti | 60 saniyelik tespit süresi ile mevcut |
| Maksimum Akım Tüketimi | 450 mA (5 V DC) |
| Ağırlık | 0.2 kg |
| Dış Bağlantı | Basma kelepçeli terminal, MIL konnektör kablosu |
Model ve Sonek Kodları
| Açıklama | Sonek Kodları |
|---|---|
| Model | NFAR181 RTD Giriş Modülü (12 kanallı, İzoleli) |
| Sonek Kodu -S | Standart tip |
| Sonek Kodu -5 | Patlama Koruması Yok |
| Sonek Kodu -E | Patlama Koruması ile |
| Sonek Kodu -0 | Temel tip |
| Sonek Kodu -1 | ISA Standart G3 Seçeneği ile |
| Sonek Kodu -4 | Genişletilmiş Sıcaklık Aralığı ile (-40 ila +70 °C) |
| Sonek Kodu -5 | Genişletilmiş Sıcaklık Aralığı ve ISA Standart G3 ile |
Seçenek Kodları
| Seçenek Kodu | Açıklama |
|---|---|
| /R8S00 | RTD için Basma Kelepçeli Terminal Bloğu (NFTR8S-00) |
| /R8S10 | RTD için Basma Kelepçeli Terminal Bloğu (sürgü emici) (NFTR8S-10) |
