Product Description
🔹 Genel Bilgiler
|
Üretici |
Yokogawa |
|---|---|
|
Model/Parça Numarası |

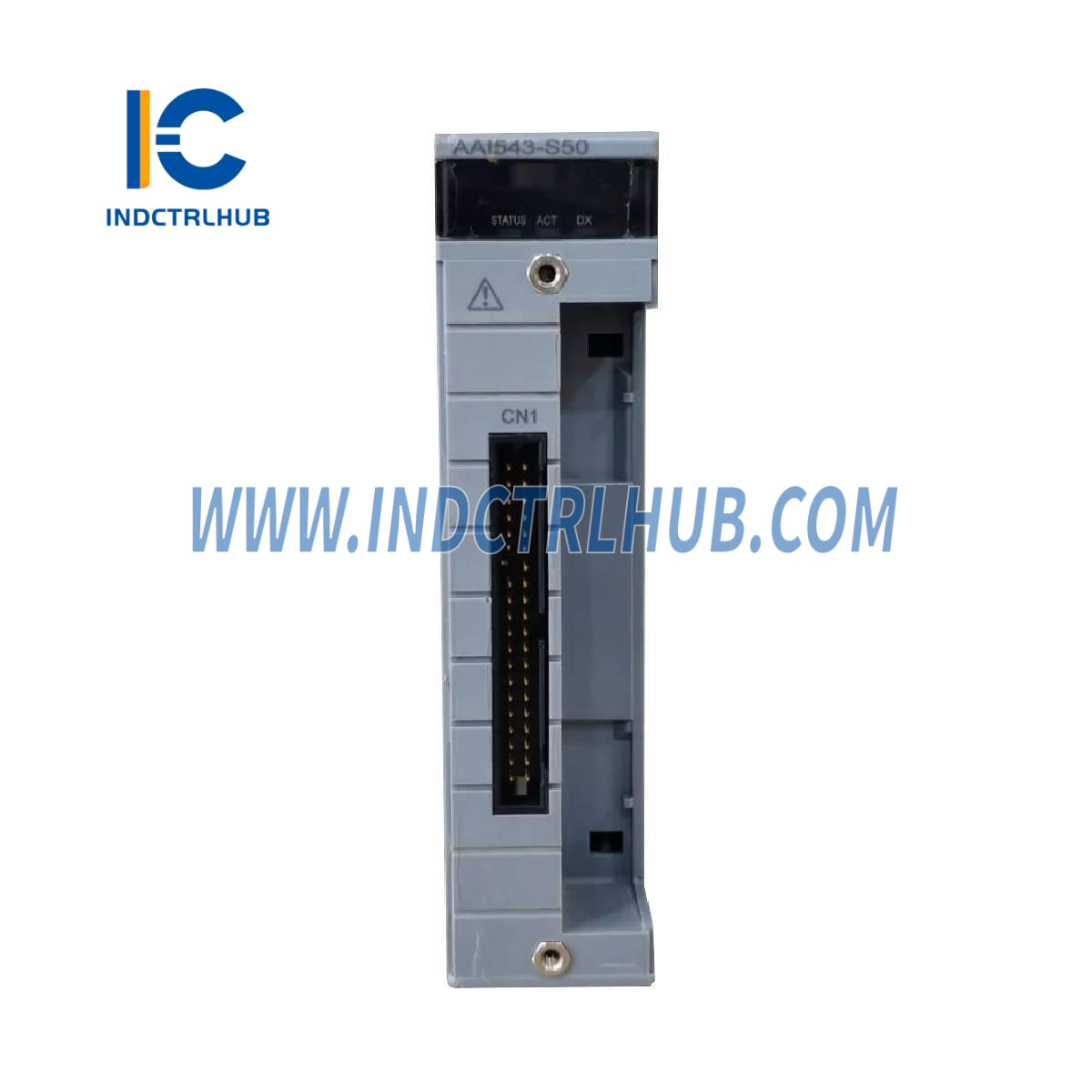

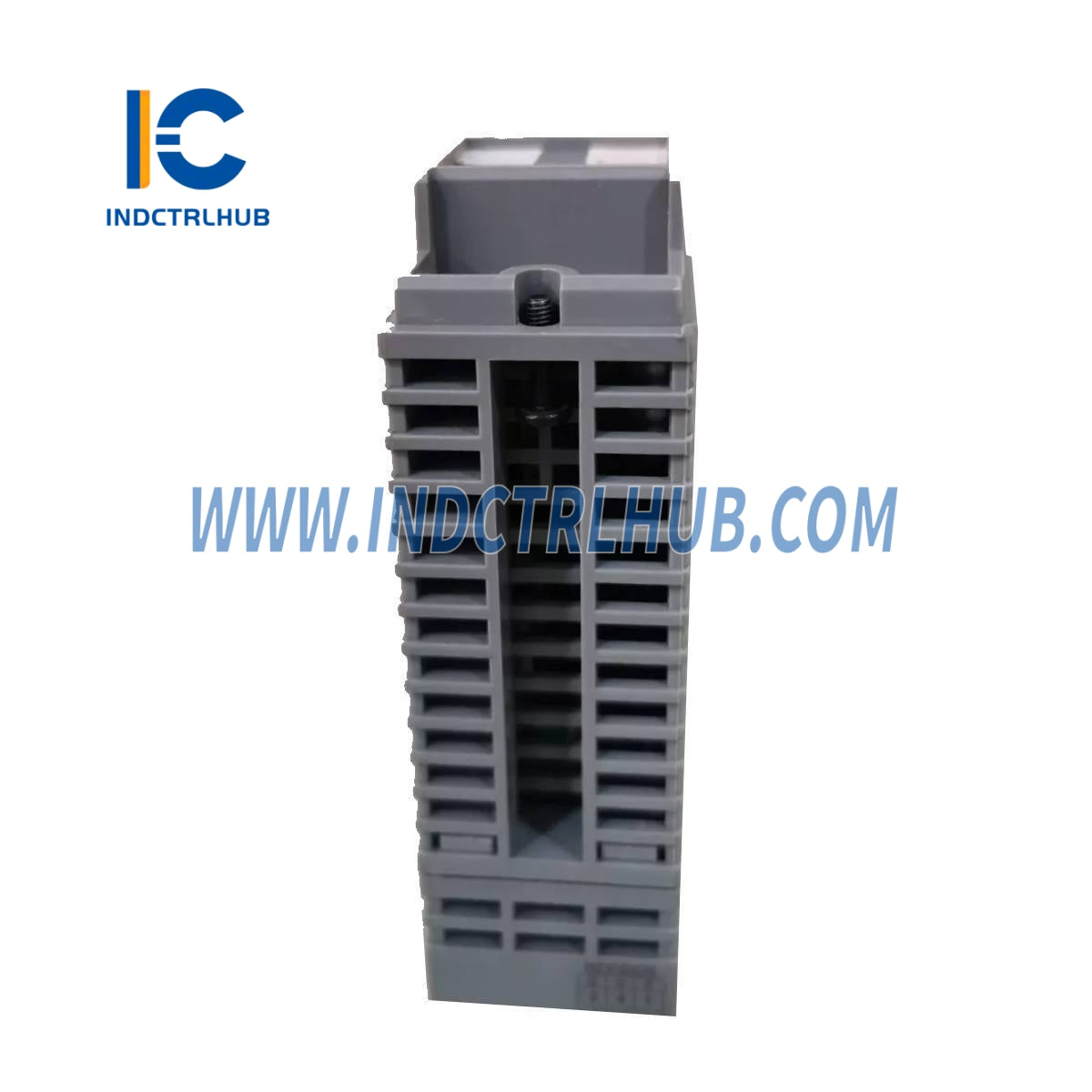

AAI543-S50/K4A00 |
|
Tanım |
Analog Çıkış Modülü (4–20 mA, 16 kanallı, İzoleli, Yedekli Destek, KS Kablo Arayüzü) |
🔹 Açıklama
The AAI543-S50/K4A00 modül bir 16 kanallı izole analog çıkış modülü bu çıktılar 4–20 mA sinyalleri, kullanım için tasarlanmıştır çift-yedekli konfigürasyonlar ile standart geçiş yanıtı. Bu model şunları içerir KS Kablo Arayüz Adaptörü (seçenek /K4A00) AEA4D Terminal Kartı ile bağlantı için.
🔹 Teknik Özellikler
|
Şartname |
Detaylar |
|---|---|
|
Örnek |
AAI543 |
|
Çıkış Kanalları |
16, yalıtılmış, yedekli kurulumda standart geçiş yanıtı |
|
Çıkış Sinyali |
4 ila 20mA |
|
Dayanma Gerilimi |
1500 V AC (çıkış ↔ sistem), 1 dakika |
|
İzin Verilen Yük Direnci |
0 ila 750 Ω |
|
Devre Açık Algılama |
< 0,65 mA |
|
Kesinlik |
±48 µA |
|
Veri Güncelleme Süresi |
10 ms |
|
Sıcaklık Kayması |
10 ˚C başına ±16 µA |
|
Maksimum Akım Tüketimi |
230 mA (5 V DC), 540 mA (24 V DC) |
|
Ağırlık |
0,4 kilo |
|
Dış İletişim |
Basınç kelepçeli terminal, MIL konnektör, KS1 kablo |
|
HART İletişim |
Mevcut (ancak bu -S modeline dahil değildir) |
🔹 Model Ayrıntısı
|
Kod |
Anlam |
|---|---|
|
-S |
Standart tip (HART iletişimi yok) |
|
5 |
Yedekli yapılandırmada standart geçiş yanıtı |
|
0 |
Temel tip (ISA G3 veya genişletilmiş sıcaklık aralığı yok) |
|
/K4A00 |
KS Kablo Arayüz Adaptörü ile [ATK4A-00] |
🔹 Opsiyonel Aksesuarlar (İlgili)
|
Seçenek Kodu |
Tanım |
|---|---|
|
/K4A00 |
KS Kablo Arayüz Adaptörü [ATK4A-00] |
|
/A4S00 |
Basınçlı Kelepçe Terminal Bloğu [ATA4S-00] |
|
/A4S10 |
Aşırı Gerilim Sönümleyicili Basınç Kelepçeli Terminal Bloğu [ATA4S-10] |
|
/A4D00 |
Çift Basınçlı Klemens Bloku [ATA4D-00] |
|
/A4D10 |
Yıldırım Sönümleyicili Çift Basınçlı Klemens Bloğu [ATA4D-10] |
|
/CCC01 |
MIL Kablosu için Konnektör Kapağı [ACCC01] |
