Product Description
Ürün Detayları
Üretici: Allen-Bradley
Model/Yedek Parça Numarası: PLC5 1771-ODZ

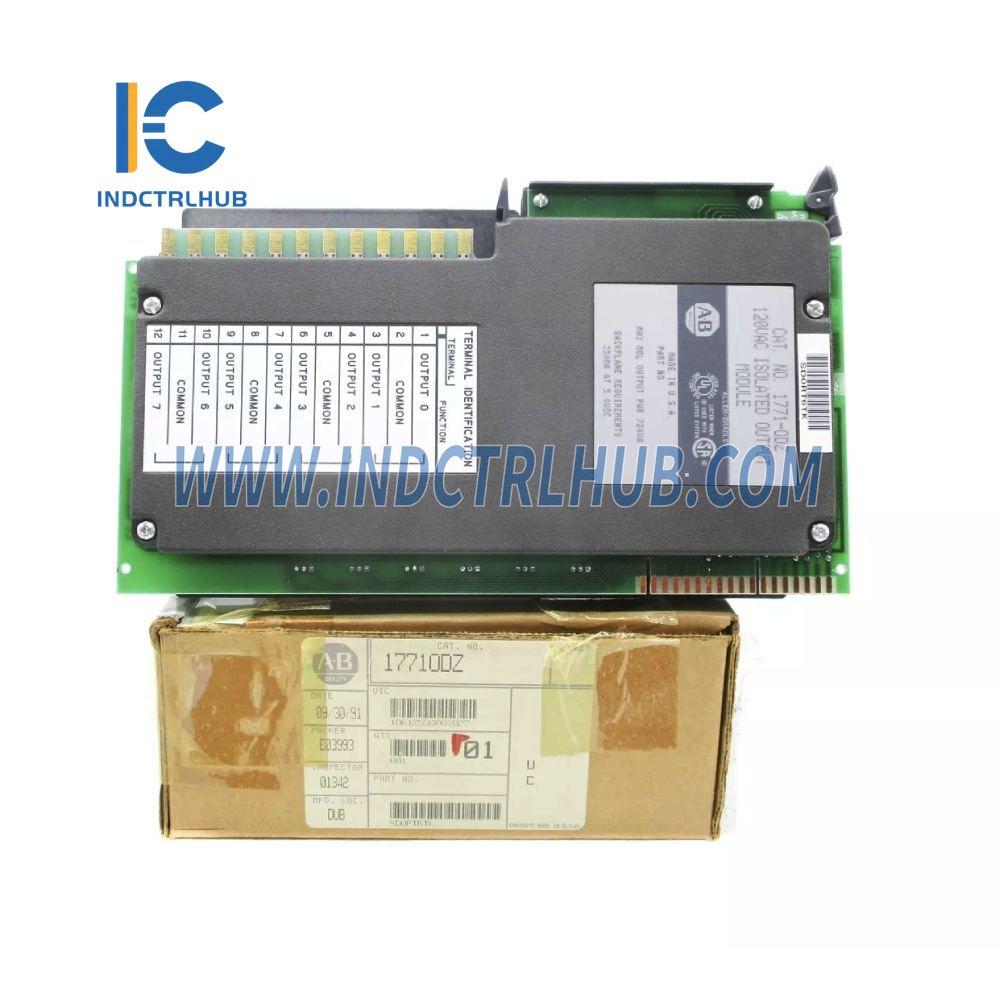

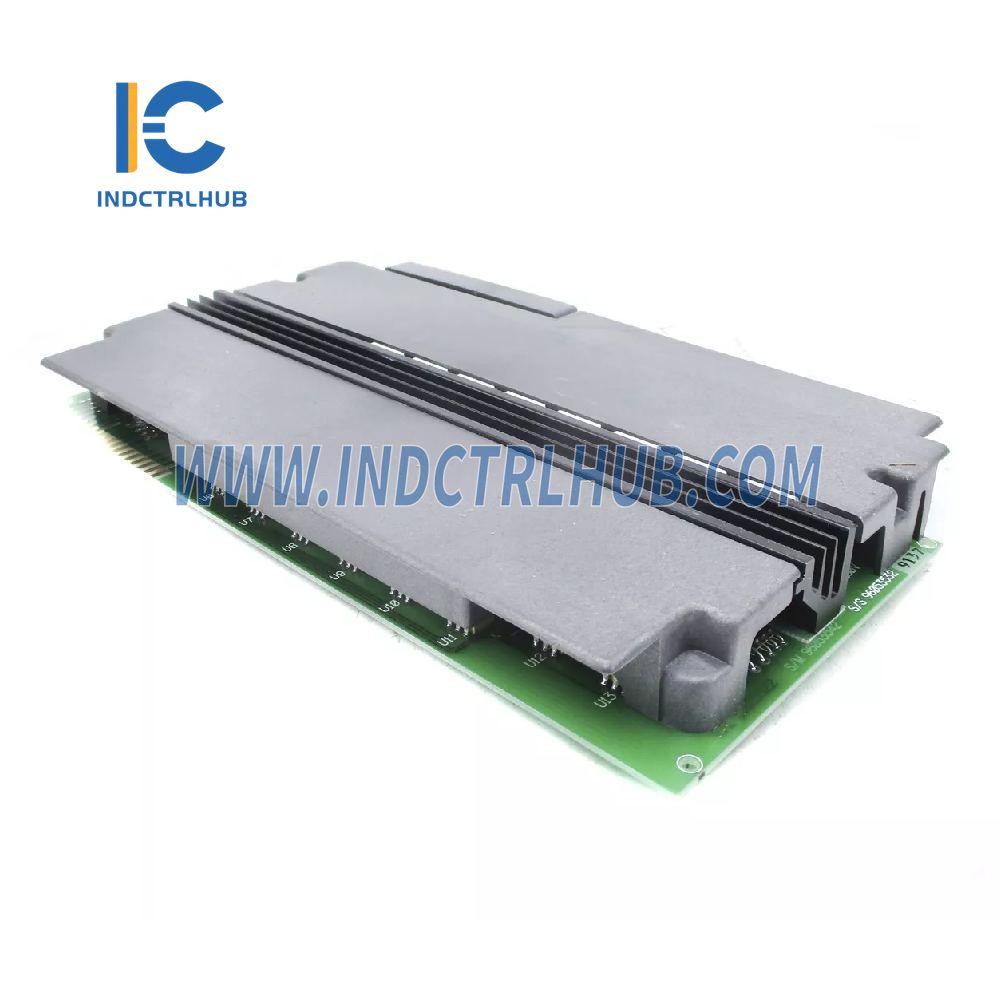

Açıklama: İzole Edilmiş AC Çıkış Modülü
Özellikler
| Bağlanmak | Detaylar |
|---|---|
| Modül Başına Çıktılar | 16 (grup başına 8 çıkış, 2 grup) |
| Modül Yerleşimi | 1771 G/Ç Şasisi |
| Çıkış Voltaj Aralığı | 92 ile 138V AC, 47 ile 63Hz |
| Çıkış Yük Akımı (maksimum) | Çıkış başına 2A, modül başına 6A'yı geçmeyecek şekilde. |
| Çıkış Başına Maksimum Darbe Akımı | 20A, 100ms için, her 5 saniyede bir tekrarlanabilir |
| Modül Başına Maksimum Darbe Akımı | 20A (yukarıdaki ani akım) |
| Minimum Yük Akımı | Çıkış başına 15mA |
| Açık Durum Voltaj Düşüşü (maks) | 2A'da 1,6V |
| Kapalı Durum Sızıntı Akımı (maks) | 138V AC'de her çıkış için 2mA |
| Sinyal Gecikmesi | Açıktan Kapalıya: 1ms Açık'tan Kapalı: 8.3ms @ 60Hz (maks) |
| Güç Tüketimi | 11.4 Watt (Maks.); 1.8 Watt (Min.) modül başına |
| Isıl dağılım | 38.9 BTU/saat (Maks.); 6.14 BTU/saat (Min.) |
| Arka Panel Akımı | 350mA @ 5V DC ±5% |
| Yalıtım Voltajı | UL Standard 508 ve CSA Standard C22.2 No. 142'yi karşılar veya aşar. |
| Çevresel Koşullar | |
| Çalışma Sıcaklığı | 0°C ile 60°C (32°F ile 140°F) |
| Depolama Sıcaklığı | -40°C ile 85°C (-40°F ile 185°F) |
| Bağıl nem | %5'ten %95'e (yoğuşmasız) |
| Şefler | 14 gauge (2mm) tel maksimum |
| Tel Boyutu | 3/64 inç (1.2mm) maksimum yalıtım |
| Kategori | 1 |
| Sigortalar | 5A, 250V 3AG Normal Patlama, Littelfuse parça numarası 312005 |
| Saha Kablolama Kolu | Katalog Numarası 1771-WD |
| Kablo Kol Vida Torku | 7–9 inç-pound |
| Sertifikalar | CSA Sertifikalı CSA Sınıf I, Bölüm 2 (Gruplar A, B, C, D) Sertifikalı UL Listeli CE İşareti (uygun direktiflere uygundur) |
| Kurulum Talimatları | 1771-2.130 numaralı kılavuza bakın |
