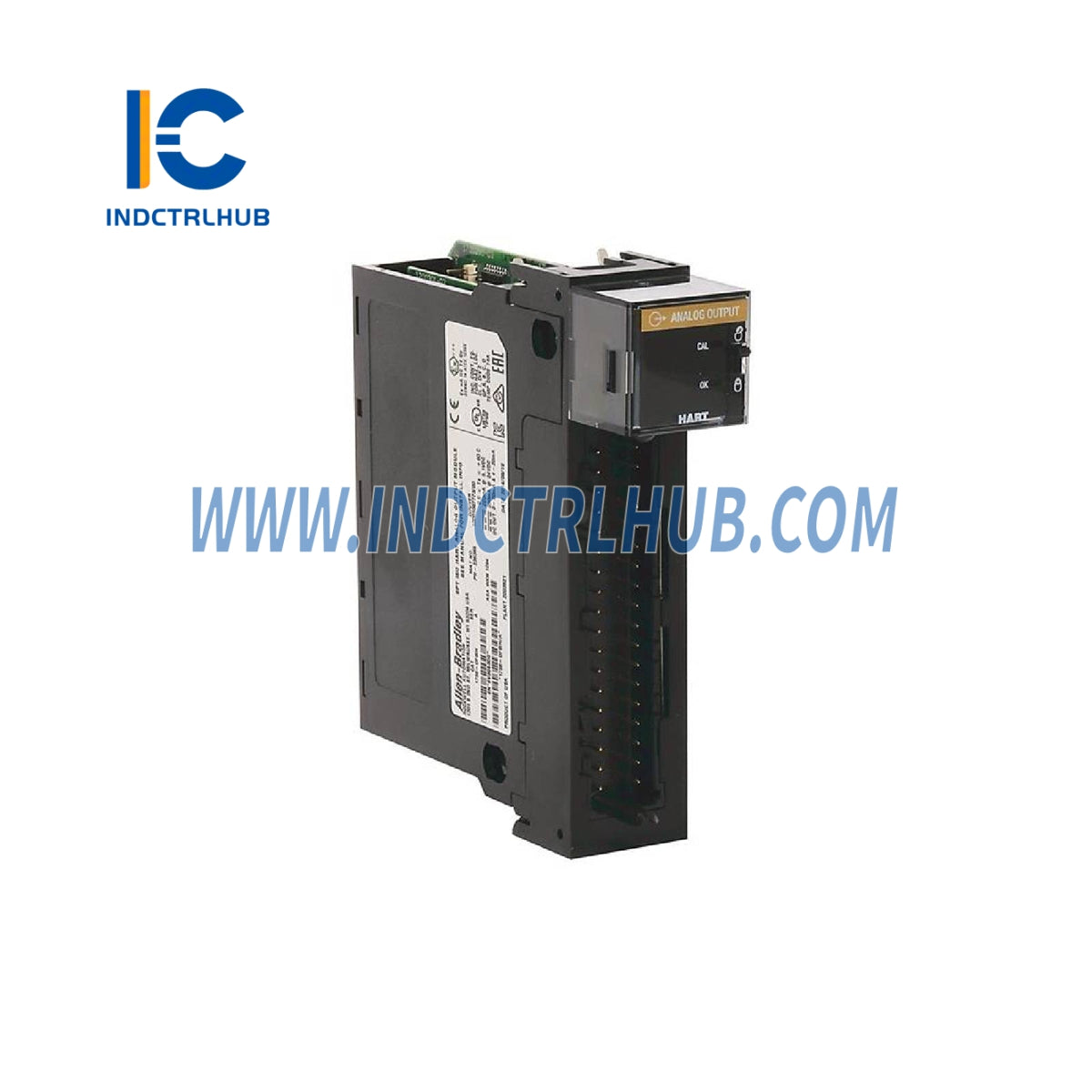

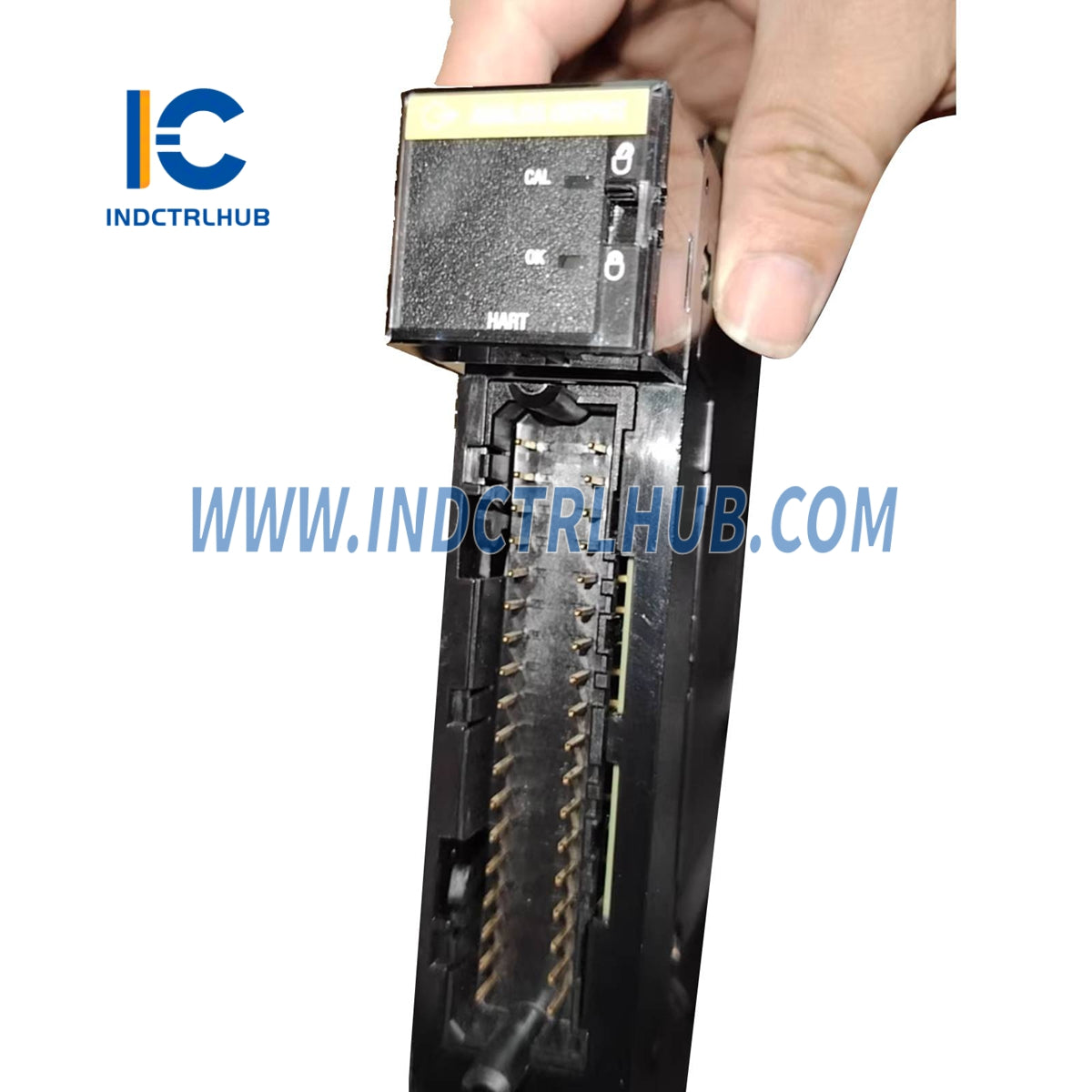

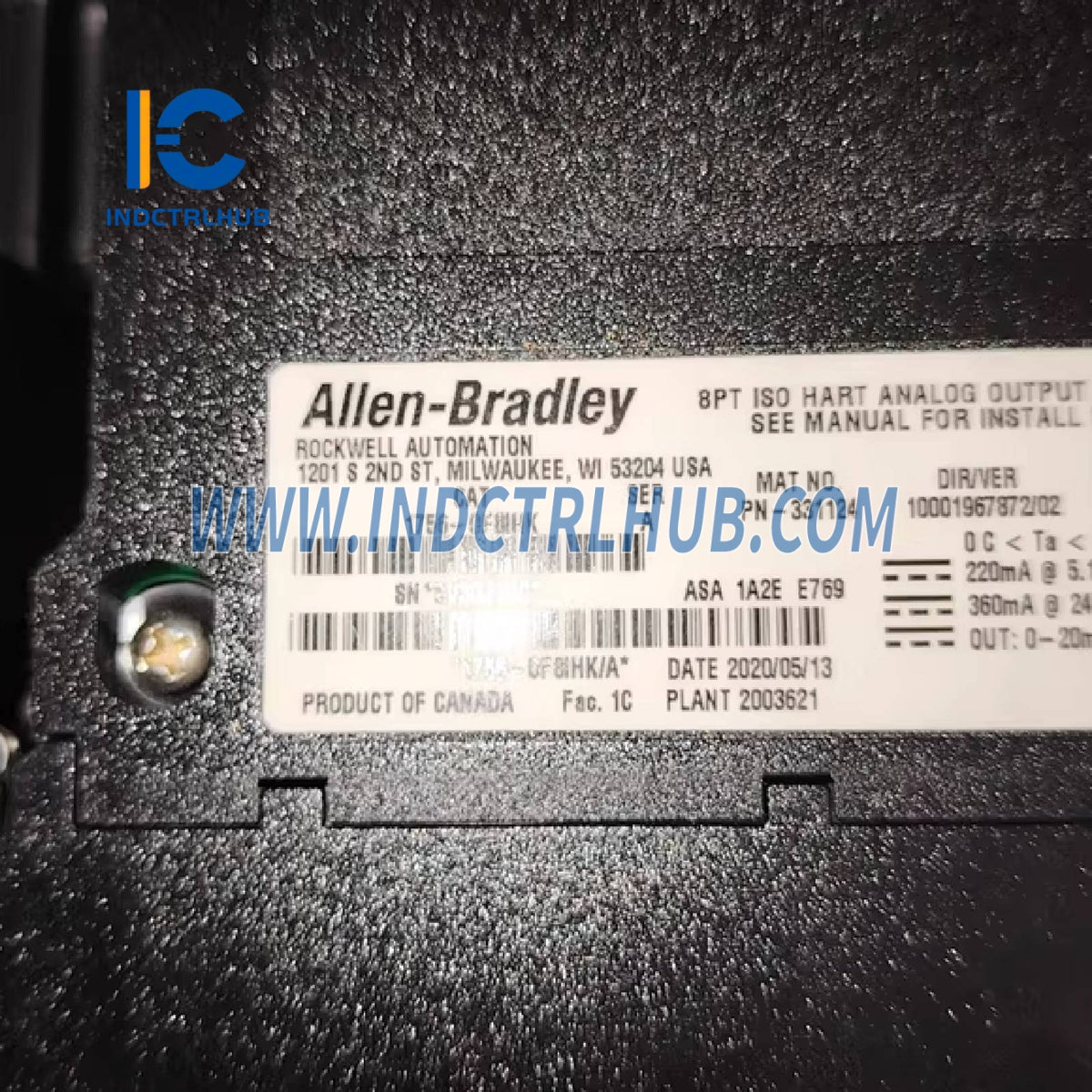

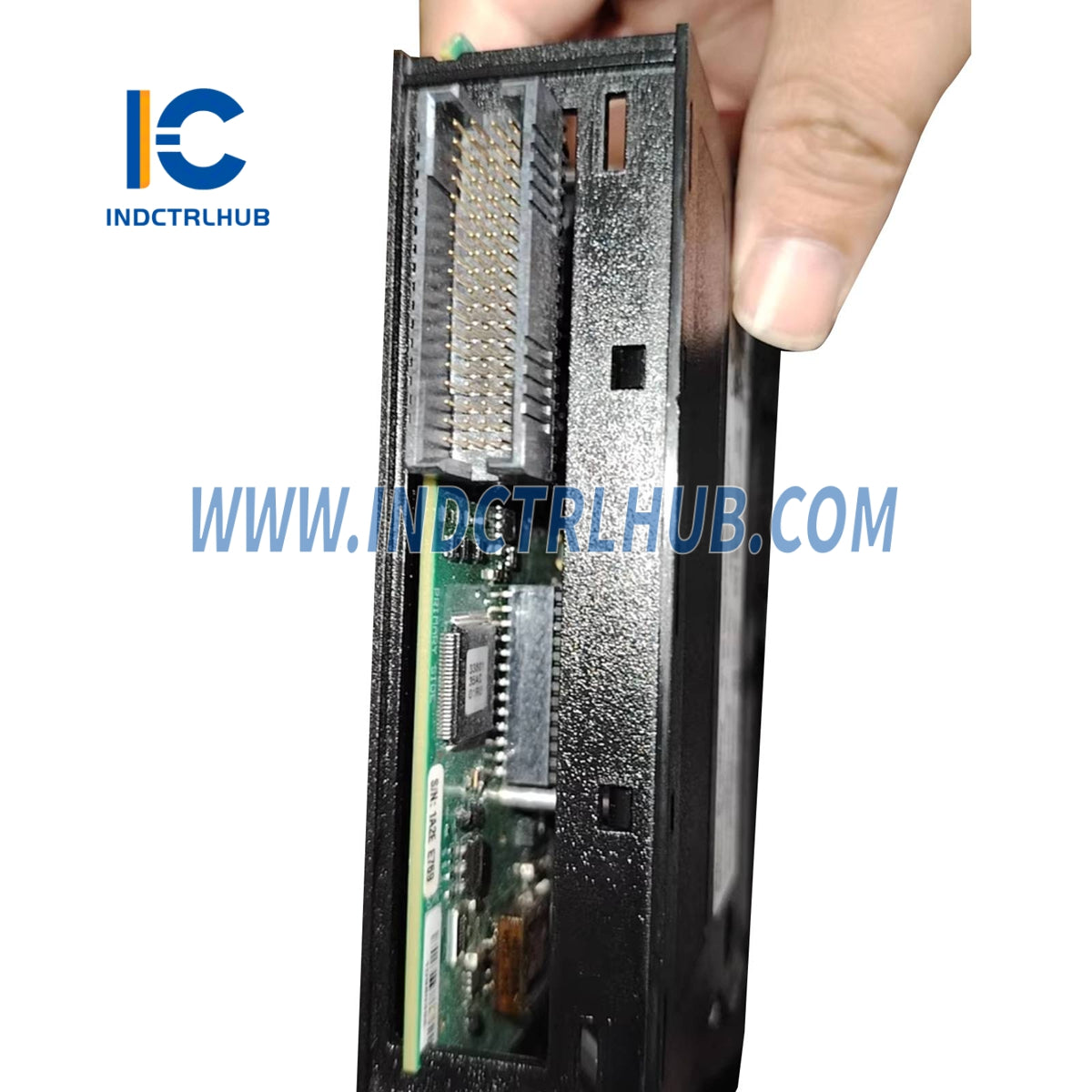

ALLEN BRADLEY 1756-OF8IH ControlLogix Analog Çıkış Modülü

Üretici

Allen-Bradley

Model/Parça Numarası

1756-OF8IH

Açıklama

ControlLogix Analog Çıkış Modülü, HART destekli 8 İzole Akım Çıkışı

Çıkışlar

8 akım kanalı

Çıkış Aralığı

0_20 mA, 4_20 mA

Çözünürlük

24 mA üzerinde 15 bit (bit başına 732 nA)

Gerilim ve Akım Değerleri

- Backplane: 220 mA @ 5.1V DC, 360 mA @ 24V DC___- Çıkış Gerilim Aralığı: 5_30V DC__- Çıkış Akımı: 0_20 mA, 4_20 mA

24V'de Akım Çekimi

400 mA (tahmini)

Güç Dağılımı (Maksimum)

6.5 W nominal__- 50 _ yük ile <6.4 W__- 250 _ yük ile <6.5 W__- 750 _ yük ile <6.7 W

Açık Devre Tespiti

Evet, akım çıkışı için _ 0.1 mA

Aşırı Gerilim Koruması (Maks)

±24V DC

Çıkış Kısa Devre Koruması

Elektronik olarak _ 21 mA ile sınırlandırılmıştır

Sürüş Kapasitesi

50_750 _ kısa devre dayanımı ile

Yük Reaktansı (Maks)

10 µH

Yerleşme Süresi

< 23 ms (HART devre dışı), < 100 ms (HART etkin) dirençli yüklerde %95'e kadar

25°C'de Kalibre Edilmiş Doğruluk

Aralıkta %0.15 @ 4_20 mA

Kalibrasyon Aralığı

Tipik 12 ay

Ofset Kayması

Tam ölçek aralığının ±3 ppm/°C (tipik 72 nA/°C)

Sıcaklıkla Kazanç Kayması

Tam ölçek aralığının ±4 ppm/°C

Modül Hatası

%0.3 @ 4_20 mA

Modül Tarama Süresi (Tahmini)

~1 s (tüm kanallar HART etkinleştirildiğinde)

Veri Formatı

IEEE 32-bit kayan nokta

Çıkış Dönüşüm Yöntemi

R-Ladder DAC

Yalıtım Gerilimi

250V sürekli__- Güçlendirilmiş: çıkışlar arka plana__- Temel: çıkıştan çıkışa & çıkıştan toprağa

Modül Anahtarlama

Elektronik, yazılım ile yapılandırılabilir

Çıkarılabilir Terminal Bloğu

1756-TBCH, 1756-TBS6H

RTB Anahtarlama

Kullanıcı tanımlı mekanik

Yuva Genişliği

1

Kablo Boyutu

0.33_2.1 mm² (22_14 AWG), katı/bükümlü korumalı bakır tel, 105 °C derecelendirme

Maksimum İzolasyon

1.2 mm (3/64 in.)

Terminal Blok Torku

0.5 N_m (4.4 lb_in)

Kablolama Kategorisi

Kategori 2 (sinyal portları)

Kablo Türü

Bakır

Kasa Tipi Derecelendirmesi

Yok (açık stil)

Sıcaklık Kodu

- Kuzey Amerika: T4A__- ATEX: T4__- IECEx: T4
