Product Description
Genel bilgi
- Katalog No.: 1SFA611621R1042
- Alternatif Katalog No.: A185-30-11

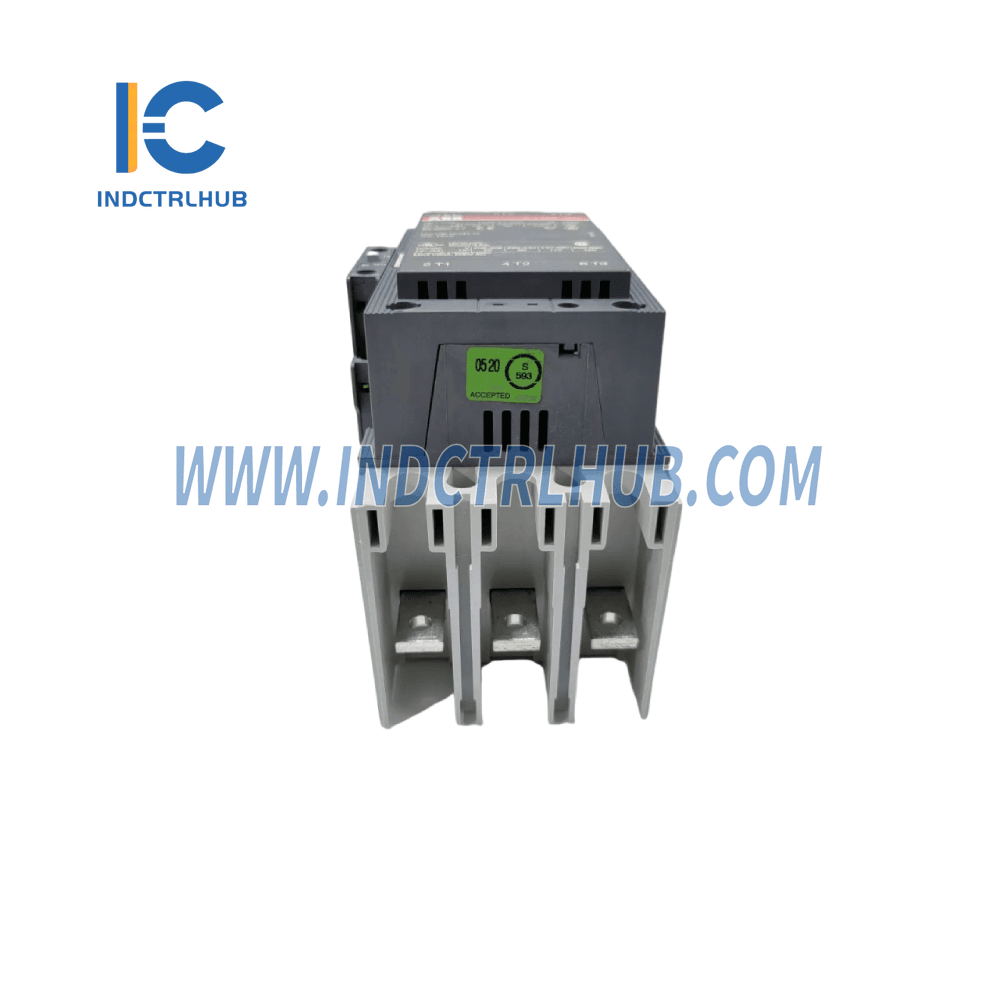

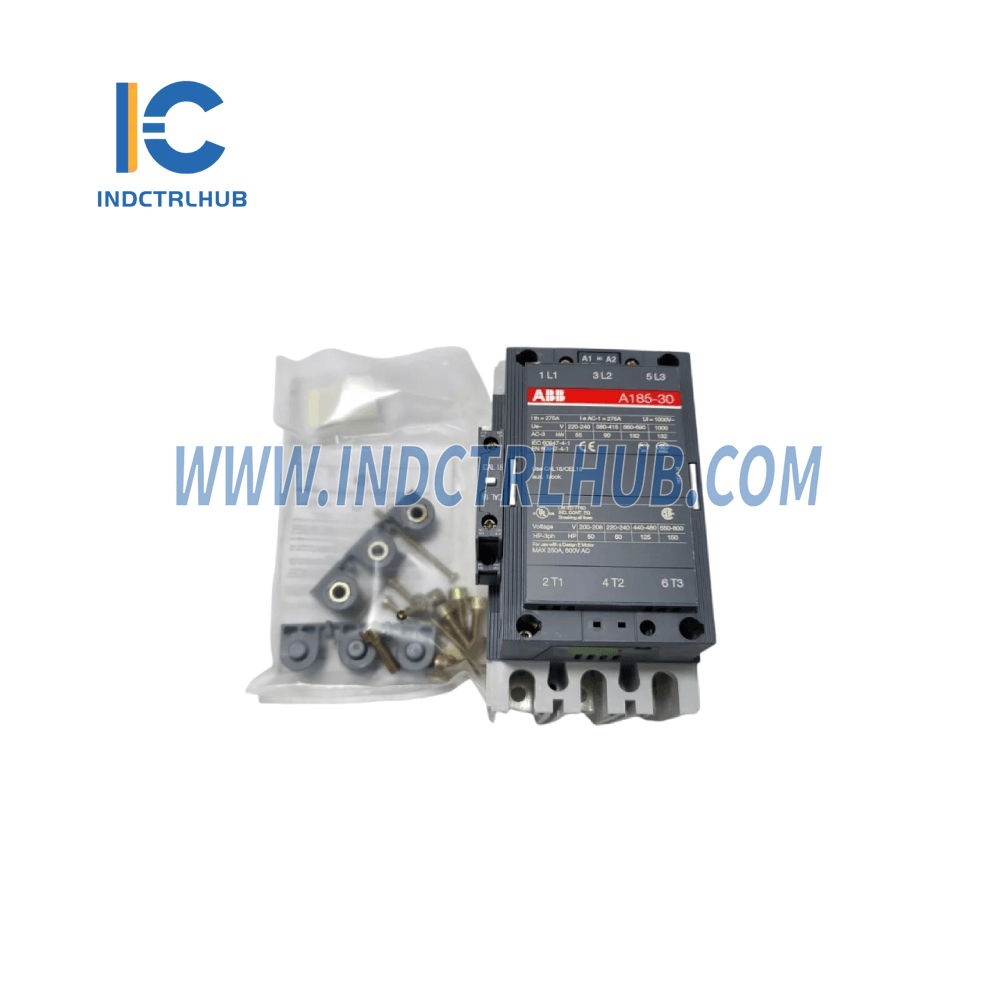

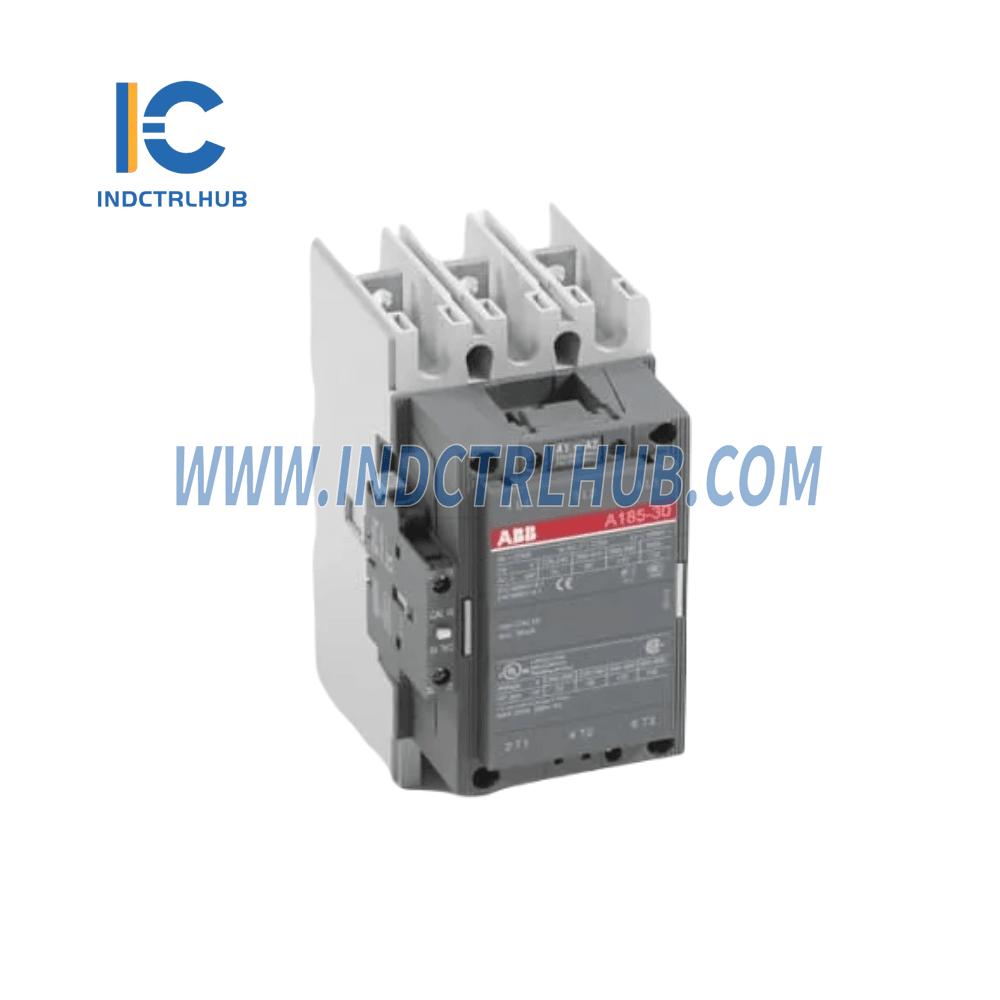

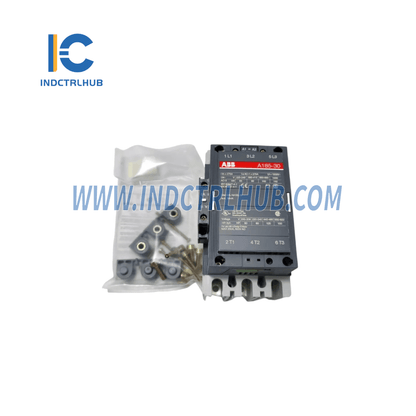

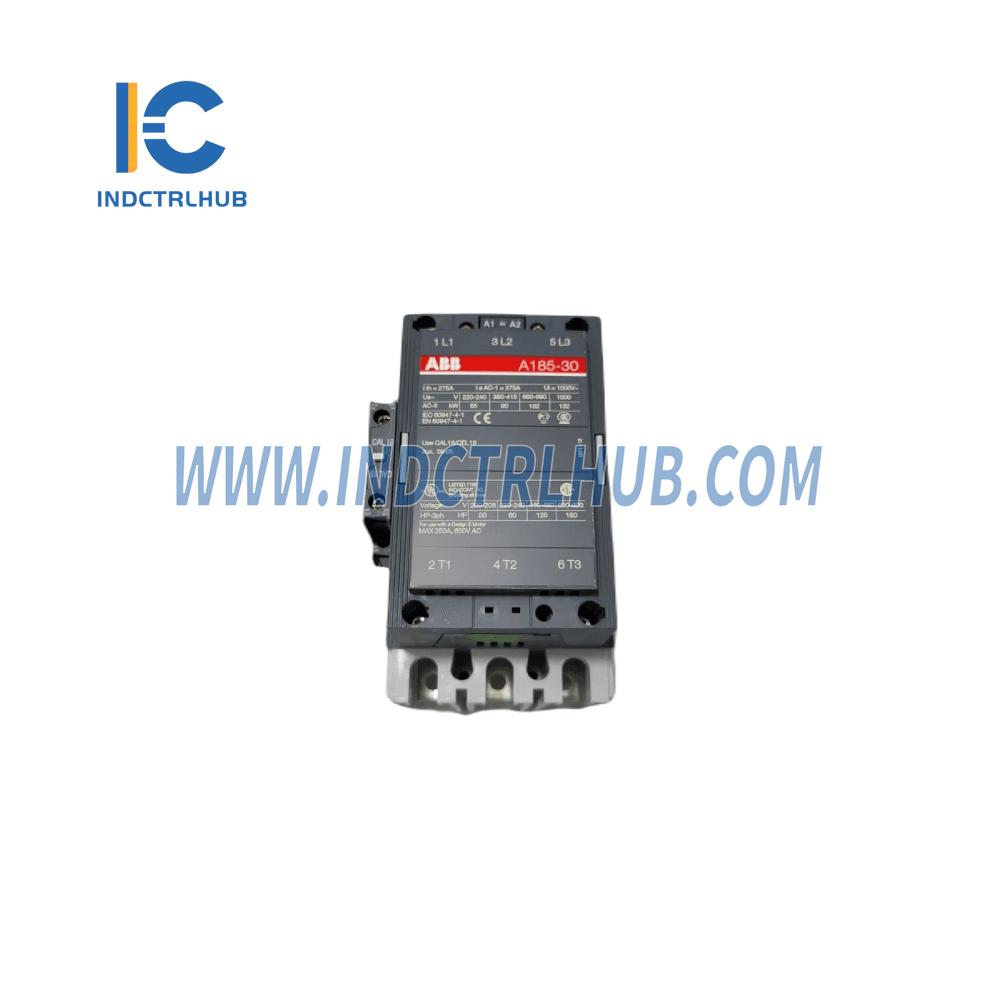

- Açıklama: A185-30-11 220-230V 50Hz / 230-240V 60Hz Kontak
- Fatura Açıklaması: A185-30-11 220-230V 50Hz / 230-240V 60Hz Kontak
- Menşei Ülke: İsveç (SE) - ABB India Limited tarafından ithal edilmiştir
- HSN Numarası: 85364900
- Toplam KDV Yüzdesi: 18.00%
Teknik Şartlar
| Parametre | Şartname |
|---|---|
| Ana İletişim Sayısı HAYIR | 3 |
| Aux Kontak NO Sayısı | 1 |
| NC Yardımcı Kontak Sayısı | 1 |
| Nominal Çalışma Voltajı | 690 V (Ana Devre) |
| Nominal Kontrol Devresi Voltajı (Uc) | 50 Hz: 220-230V, 60 Hz: 230-240V |
| Anma Frekansı (f) | 50 / 60 Hz |
| Değerlendirilmiş Frekans Sınırları | 25 ... 400 Hz |
| Değerlendirilmiş Çalışma Akımı AC-1 (Ie) | (1000 V) 40°C: 200 A, (690 V) 55°C: 250 A |
| Değerlendirilmiş Çalışma Akımı AC-3 (Ie) | (1000 V) 55°C: 185 A, (440 V) 55°C: 185 A |
| Değerlendirilmiş Çalışma Akımı DC-1 (Ie) | (110 V) 40°C: 275 A, (220 V) 40°C: 275 A |
| Değerlendirilmiş Çalışma Akımı DC-5 (Ie) | (110 V) 40°C: 275 A, (220 V) 40°C: 275 A |
| Değerlendirilmiş Çalışma Gücü AC-3 (Pe) | (220 / 230 / 240 V) 55 kW, (690 V) 132 kW |
| Değerlendirilmiş Kesme Kapasitesi AC-3 | 8 adet Ie AC-3 |
| Değerlendirilmiş Yapma Kapasitesi AC-3 | 10 x Ie AC-3 |
| Konvansiyonel Serbest Hava Termal Akımı (Ith) | 40°C'de 275 A |
| Maksimum Mekanik Anahtarlama Frekansı | saatte 3600 devir |
| Maksimum Elektriksel Anahtarlama Frekansı | AC-1: 300 döngü/saat, AC-2 / AC-4: 150 döngü/saat, AC-3: 300 döngü/saat |
| Bobin Tüketimi | 50 Hz: 35 VA, 60 Hz: 40 VA (Tutma) |
| Bobin Çekme Tüketimi | 50 Hz: 550 VA, 60 Hz: 600 VA |
| Çalışma Süresi | 5 ... 13 ms (NC Kontak Kapatma) |
| Nominal Yalıtım Voltajı (Ui) | UL/CSA: 600 V, IEC: 1000 V |
| Kısa Süreli Dayanım Akımı (Icw) Değeri | 10 sn: 1500 A, 1 dk: 800 A |
| Tam Yük Amperi (Motor Kullanımı) | (440 ... 480 V AC) 156 A, (550 ... 600 V AC) 144 A |
| Ortam Hava Sıcaklığı | Depolama: -40 ile +70°C, Çalışma: -25 ile +50°C, Termal O/L Rölesi ile |
Uyumluluk ve Montaj
- Uyumluluk: Bir Kontakların

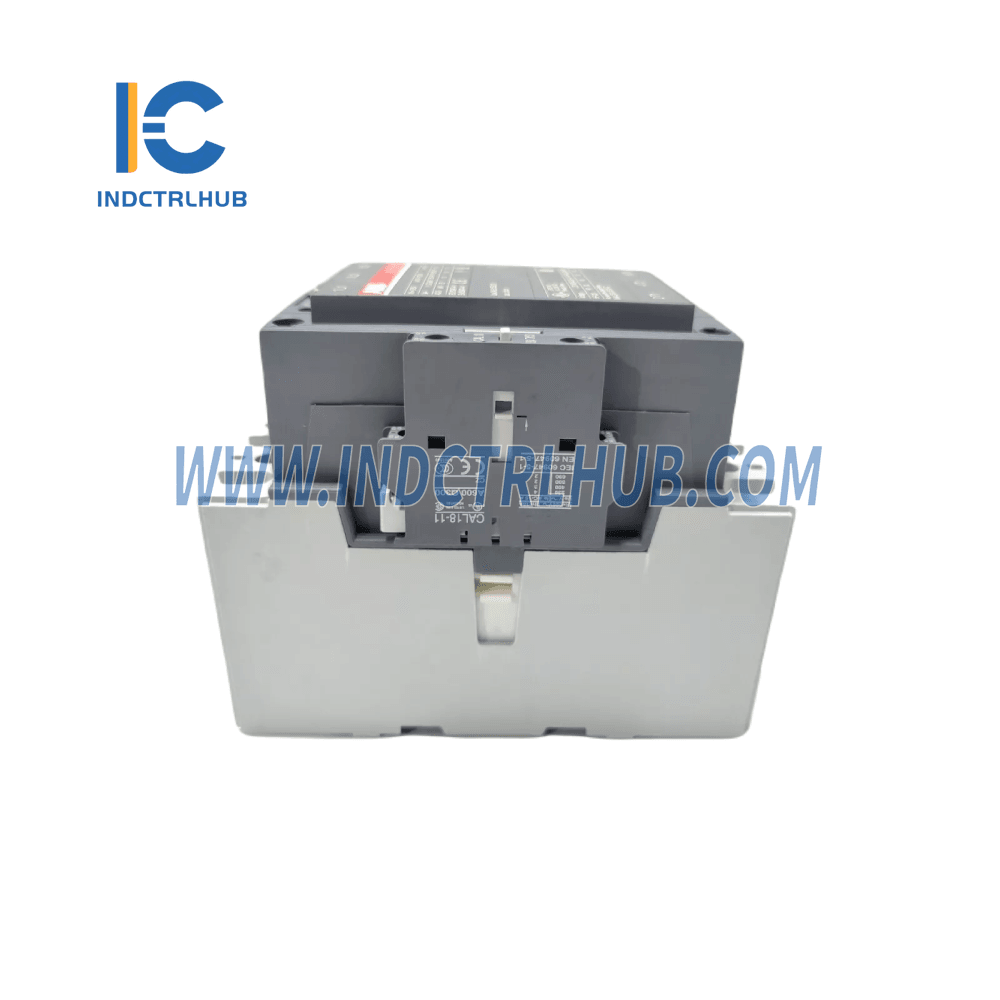

- Montajlı Yardımcı Kontaklar: 1 NO, 1 NC
- Terminal Tipi: Ana Devre: Çubuklar
Çevresel Bilgiler
- Ortam Hava Sıcaklığı (Depolama): -40°C ile +70°C
- Ortam Hava Sıcaklığı (Termal O/L Rölesi ile Çalışma): -25°C ile +50°C
- Ortam Hava Sıcaklığı (Termal O/L Rölesi Olmadan Çalışma): -40°C ile +70°C
Paket Bilgileri
| Parametre | Şartname |
|---|---|
| Paket Genişliği | 178 mm |
| Paket Uzunluğu | 232 mm |
| Paket Yüksekliği | 167 mm |
| Paket Brüt Ağırlığı | 3,5 kilo |
