Product Description
🔹 Opšte informacije
|
Proizvođač |
Yokogawa |
|---|---|
|
Model/Broj dela |
ADV551-P63/D5A00 |
|
Opis |

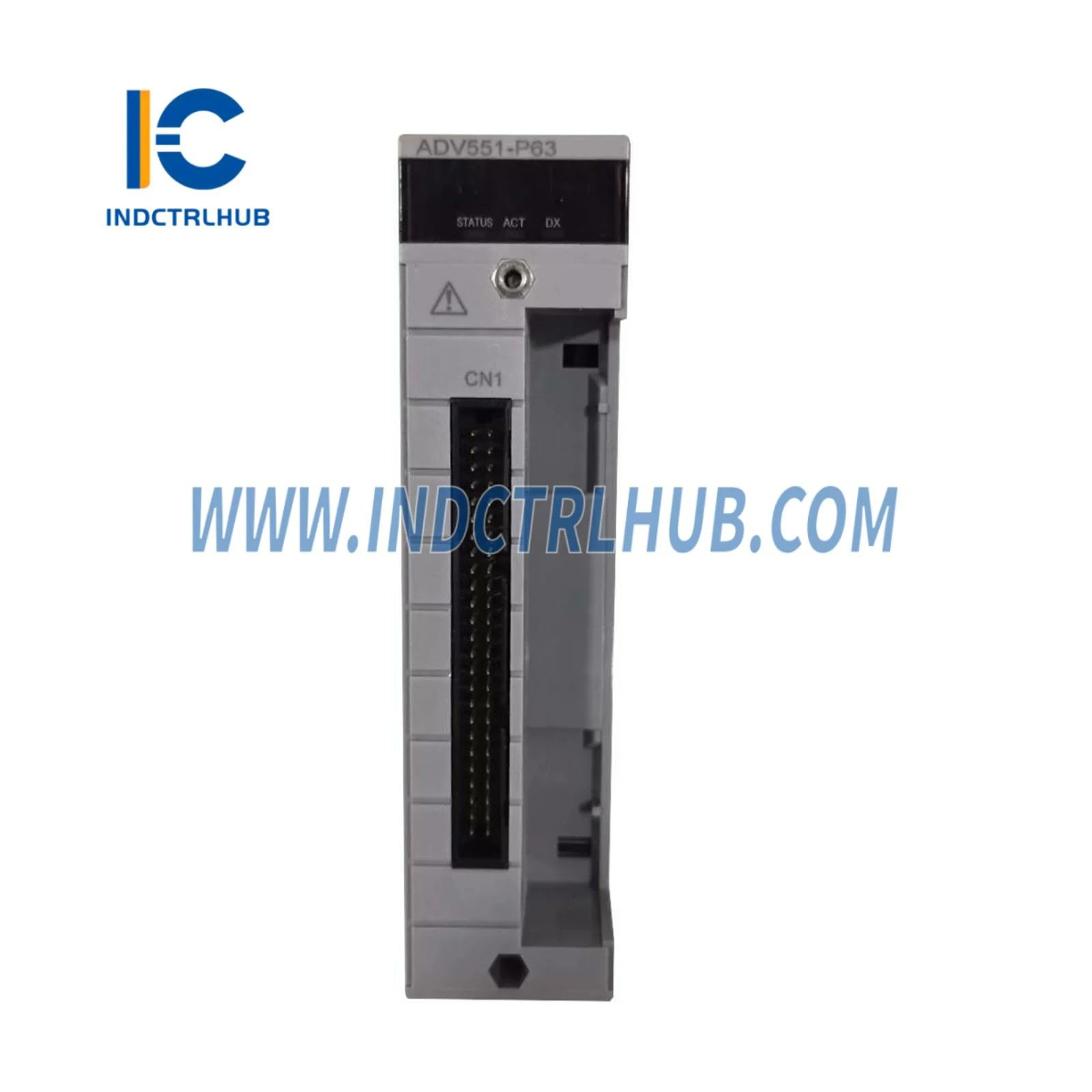

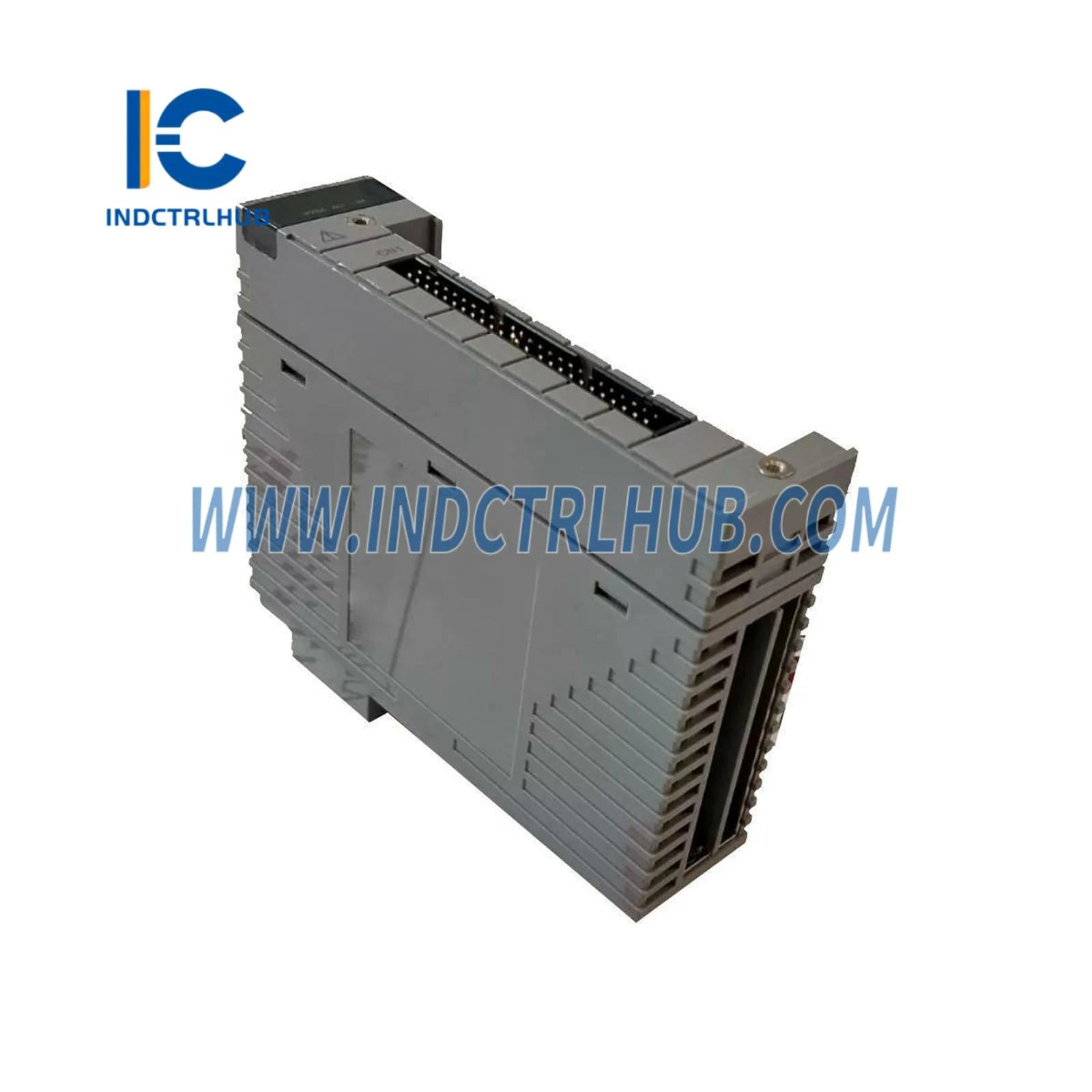

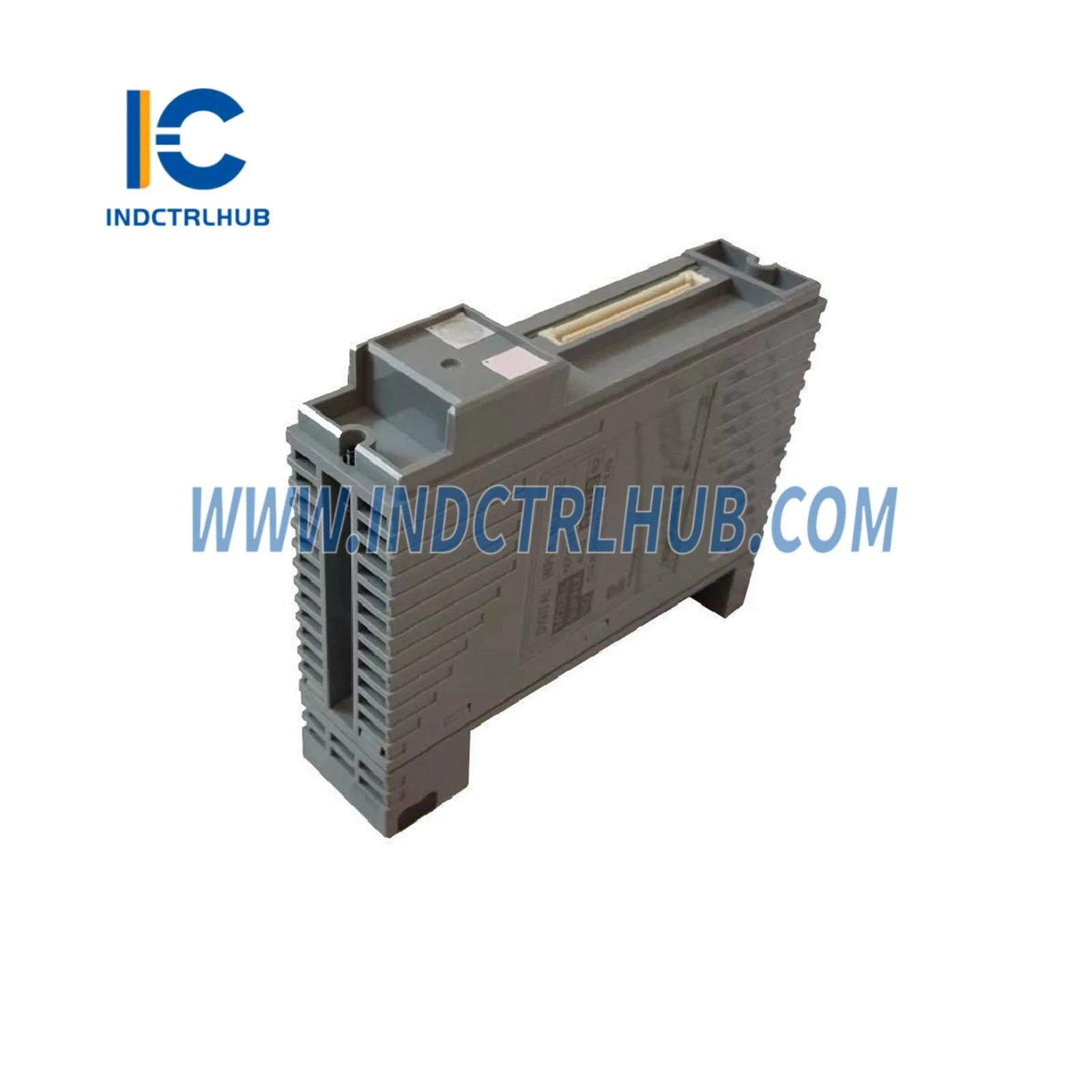

32-kanalni digitalni izlazni modul, 24 VDC, izolovan, sa funkcijama pulsa i vremenske proporcije, prikazom statusa i KS kablovskim interfejs adapterom |
🔹 Specifikacije
|
Stavka |
Specifikacija |
|---|---|
|
Broj izlaznih kanala |
32 |
|
Nazivni primenjeni napon |
24 V DC |
|
Ocena eksternog napajanja |
24 V DC, 50 mA |
|
Opseg napona spoljnog napajanja |
20,4 do 26,4 V DC |
|
Format izlaza |
Struja potrošnje |
|
Izlazni ON napon (maksimalni) |
2 V DC |
|
Curent curenja (izlaz ISKLJUČEN) |
Max. 0.1 mA |
|
Maksimalna struja opterećenja |
100 mA po kanalu (pri max. 26.4 V) |
|
Napon izdržljivosti |
Izlaz ka sistemu: 2 kV AC na 1 minIzmeđu zajedničkih: 500 V AC na 1 min, grupisano na svakih 16 kanala |
|
Vreme odziva izlaza |
≤ 3 ms (izlaz statusa), ≤ 10 ms (mešani režimi izlaza) |
|
Izlaz širine impulsa |
Jednokratni impulsni izlaz od 8 ms do 7200 s |
|
Rezolucija širine impulsa |
8 ms (dodato kašnjenje ON/OFF do max. 1 ms) |
|
Vremenski proporcionalni izlaz |
Podržano (ON/OFF kontrola) |
|
Funkcija izlaza statusa |
Podržano |
|
Maksimalna potrošnja struje |
700 mA (5 V DC), 60 mA (spoljni 24 V DC) |
|
Težina |
Približno 0,20 kg |
|
Spoljna veza |
Terminal sa steznim priključkom, KS kabl (AKB331), MIL konektor |
🔹 Razlaganje sufiks koda (ADV551-P63)
|
Kod |
Značenje |
|---|---|
|
-P |
Sa funkcijama izlaza širine impulsa i vremenskog proporcionalnog izlaza |
|
6 |
Sa prikazom statusa; bez zaštite od eksplozije |
|
3 |
Sa ISA standardom G3 i podrškom za širok temperaturni opseg (-20 do 70°C) |
🔹 Razlaganje koda opcije (/D5A00)
|
Kod opcije |
Opis |
|---|---|
|
/D5A00 |
Sa KS kablovskim interfejs adapterom za 32-kanalni digitalni izlaz (Model: ATD5A-00) |
