Product Description
Pregled proizvoda

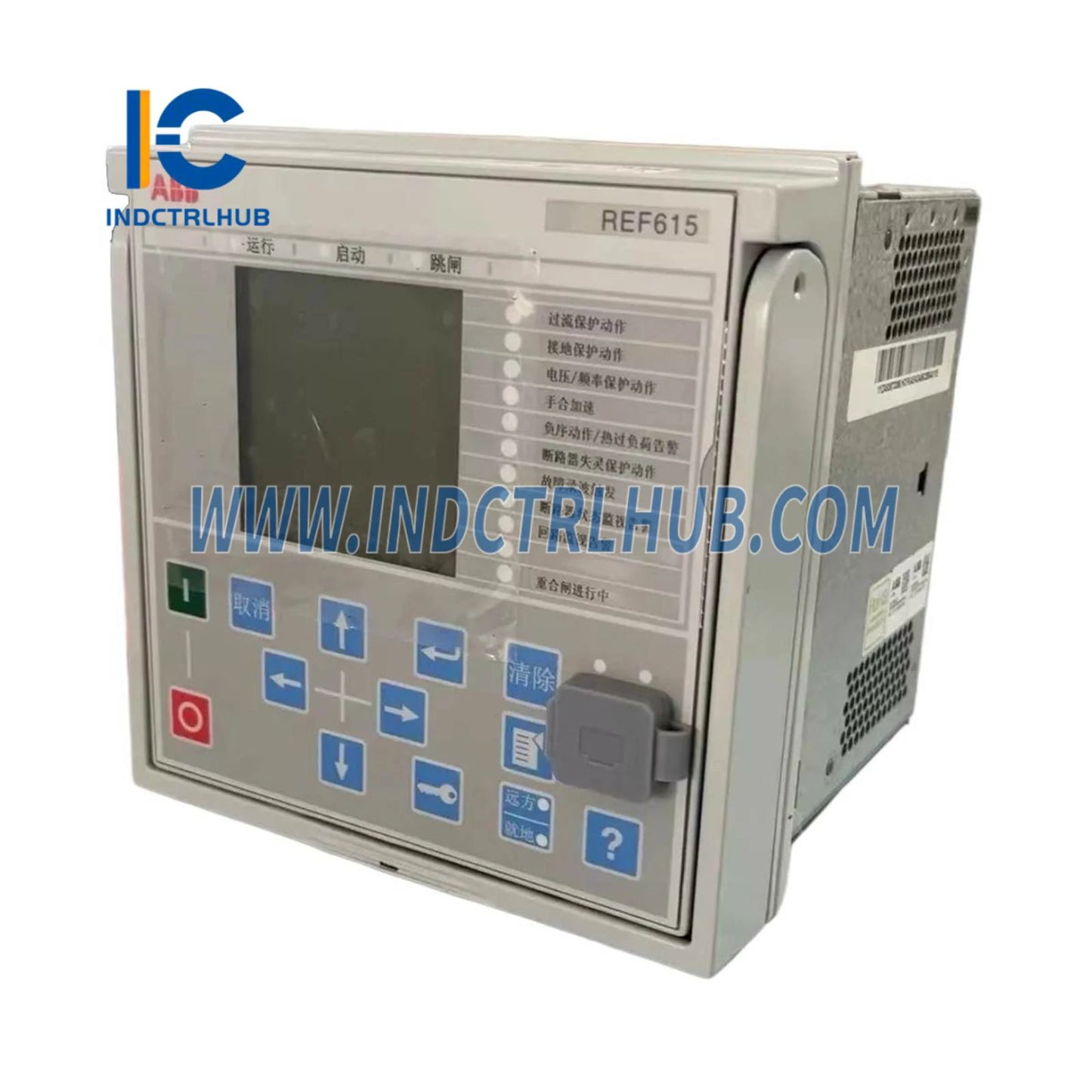

ABB REF615C_E HCFDACADABC2BAN11E je relej za zaštitu i upravljanje hranilicom iz serije Relion® 615, dizajniran za zaštitu, upravljanje, merenje i nadzor sistema za distribuciju električne energije u komunalnim i industrijskim postrojenjima. Proizveden od strane ABB, ovaj Inteligentni Elektronski Uređaj (IED) je posebno konstruisan za nadzemne i kablovske hranilice u radijalnim, prstenastim ili mrežnim mrežama, uključujući one sa distribuiranom proizvodnjom energije. Nudi napredne funkcije zaštite, kao što su zaštita od preopterećenja, zemljospoja i napona, zajedno sa mogućnostima upravljanja i nadzora. Detaljni sufiks broja dela (HCFDACADABC2BAN11E) označava specifičnu konfiguraciju prilagođenu zahtevima kupca, uključujući opcije hardvera i softvera.
Tehničke specifikacije
REF615C_E HCFDACADABC2BAN11E ima sledeće specifikacije zasnovane na standardnim karakteristikama za REF615 seriju:
| Stavka | Specifikacija |
|---|---|
| Model/Broj dela | REF615C_E HCFDACADABC2BAN11E |
| Proizvođač | ABB |
| Opis | Relej za zaštitu i upravljanje hranilicom |
| Serija | Relion® 615 |
| Ulazni napon (napajanje) | 48-250 V DC ili 100-240 V AC, 50/60 Hz |
| Ulazi za struju | 4 (3 faze + 1 rezidualni, 1/5 A konfigurisano) |
| Ulazi napona | 3 (fazni napon, konfigurisano) |
| Digitalni ulazi | 10 (konfigurisano, zasnovano na “C” hardveru) |
| Дигитални излази | 8 (konfigurisano, zasnovano na “C” hardveru) |
| Radna temperatura | -25°C do +55°C (-13°F do +131°F) |
| Težina | Približno 4,1 kg (9 lbs, kompletna jedinica) |
Dodatni detalji
REF615C_E HCFDACADABC2BAN11E uključuje sledeće dodatne informacije zasnovane na njegovoj standardnoj upotrebi i raspodeli konfiguracije:
| Kategorija | Detalji |
|---|---|
| Funkcija | Zaštita, upravljanje, merenje i nadzor hranilice |
| Montaža | Ugrađeno u panel (ravno ili polu-ugrađeno) |
| Povezivost | IEC 61850, Modbus, DNP3, opciono Ethernet |
| Karakteristike | Zaštita od preopterećenja, zaštita od zemljospoja, automatsko ponovo uključenje, HMI sa grafičkim prikazom |
| Sertifikati | IEC 60255, CE, UL (u zavisnosti od konfiguracije) |
