Product Description
Pregled proizvoda

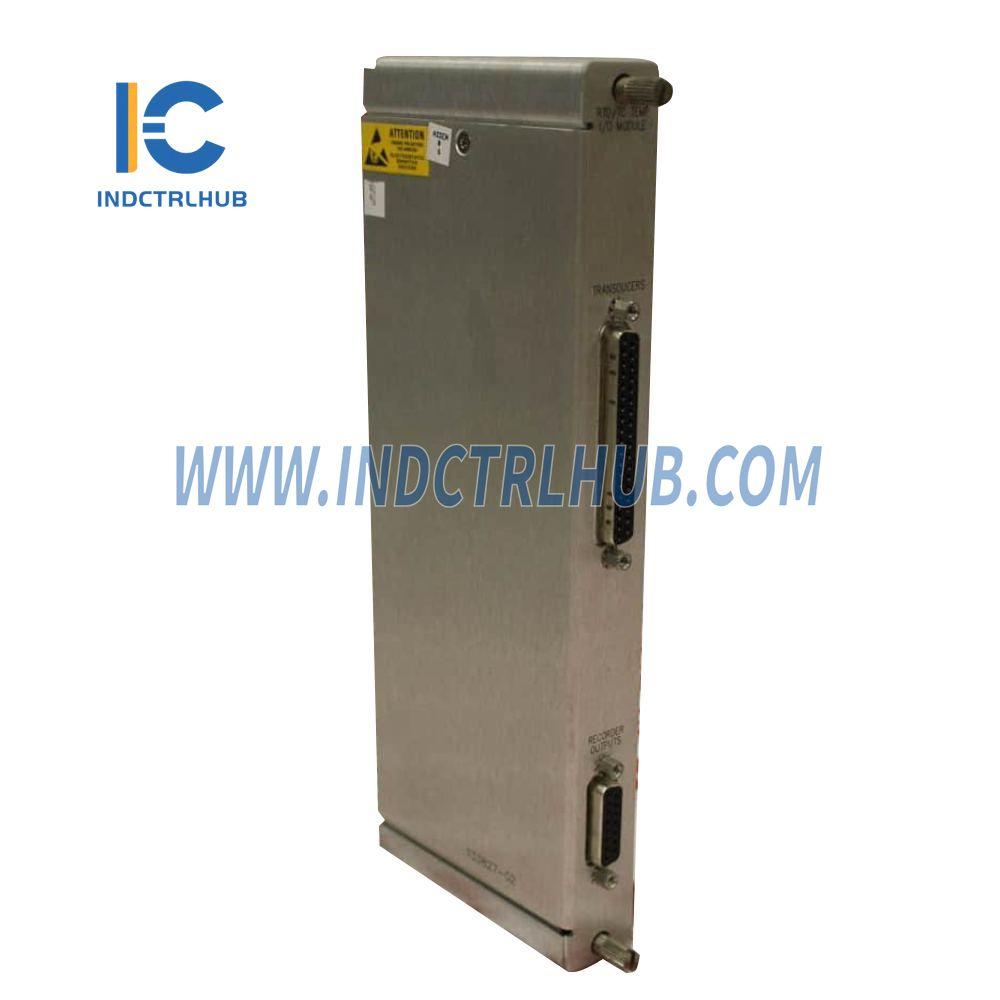

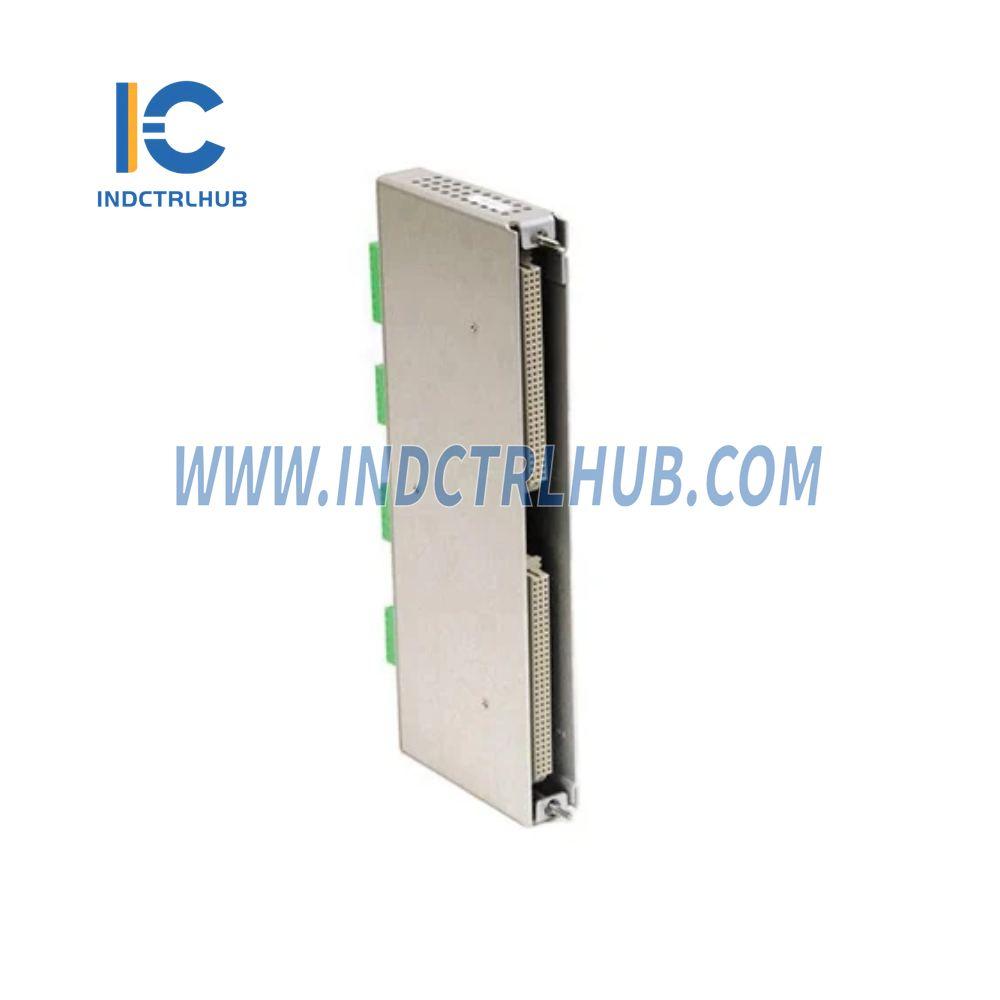

- Proizvođač: Bently Nevada
- Model/Broj dela: 3500/61 133827-02
- Opis: RTD/TC Neizolovani I/O modul spoljne terminale
Specifikacije
Ulazi
- Tip signala: Prihvata 1 do 6 RTD (detektor otpornosti na temperaturu) ili TC (termopar) signala pretvarača.
- Ulazni otpor: 10 MΩ za svaki ulazni vodič.
Potrošnja energije
- 3500/61 modul: Nominalna potrošnja 9 vati.
Pretvarači i izolacija
- Izolacija sistema: 500 Vdc
- Izolacija između kanala: 250 Vdc
- Napomene: Izolacija je potrebna samo u slučaju grešaka; ovi napon nisu prisutni na ulazima I/O modula u normalnim uslovima.
Izlazi
-
LED diode na prednjoj ploči:
- OK LED: Indikuje kada Monitor temperature radi ispravno.
- TX/RX LED: Indikuje kada Monitor temperature komunicira sa drugim modulima u 3500 ormaru.
- LED za zaobilaženje: Indikuje kada je Monitor temperature u režimu zaobilaženja.
Alarmi
-
Alarmni pragovi:
- Upozorenje i opasni pragovi se mogu podešavati softverskom konfiguracijom.
- Opseg: Podesiv od 0 do 100% pune skale za svaku izmerenu vrednost, osim ako nije ograničen opsegom senzora.
- Tačnost: ±0,13% željene vrednosti.
- Podržava i donje i gornje alarmne pragove.
-
Vremenska kašnjenja alarma:
- Upozorenje: 1 do 60 sekundi u intervalima od 1 sekunde.
- Opasnost: 1 do 60 sekundi u intervalima od 0,5 sekundi.
Izmerene vrednosti
- Opis: Pruža merenja temperature za nadzor mašine.
Okolinska ograničenja
| Parametar | Stanje | Temperaturni opseg |
|---|---|---|
| Radna temperatura | I/O moduli sa unutrašnjim/spoljim terminacijama | -30°C do +65°C (-22°F do +150°F) |
| I/O moduli sa unutrašnjom barijerom (unutrašnje terminacije) | 0°C do +65°C (32°F do +150°F) | |
| Temperatura skladištenja | - | -40°C do +85°C (-40°F do +185°F) |
Fizičke dimenzije
| Parametar | Dimenzije (V x Š x D) | Težina |
|---|---|---|
| I/O moduli | 241,3 mm x 24,4 mm x 99,1 mm | 0,45 kg (1,0 lb) |
| I/O moduli (sa unutrašnjom barijerom) | 241,3 mm x 24,4 mm x 163,1 mm | 0,46 kg (1,01 lb) |
