Product Description
Detalji proizvoda

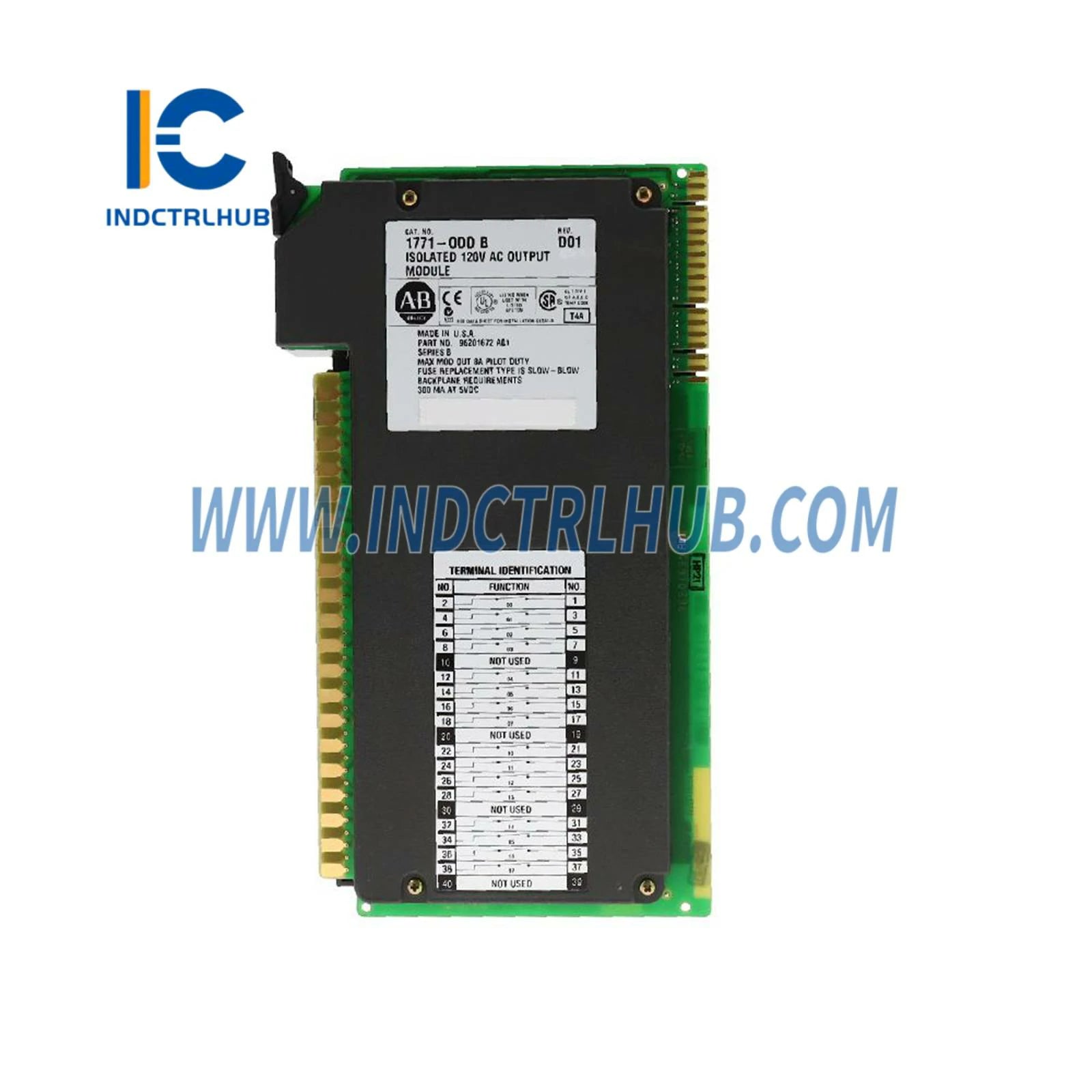

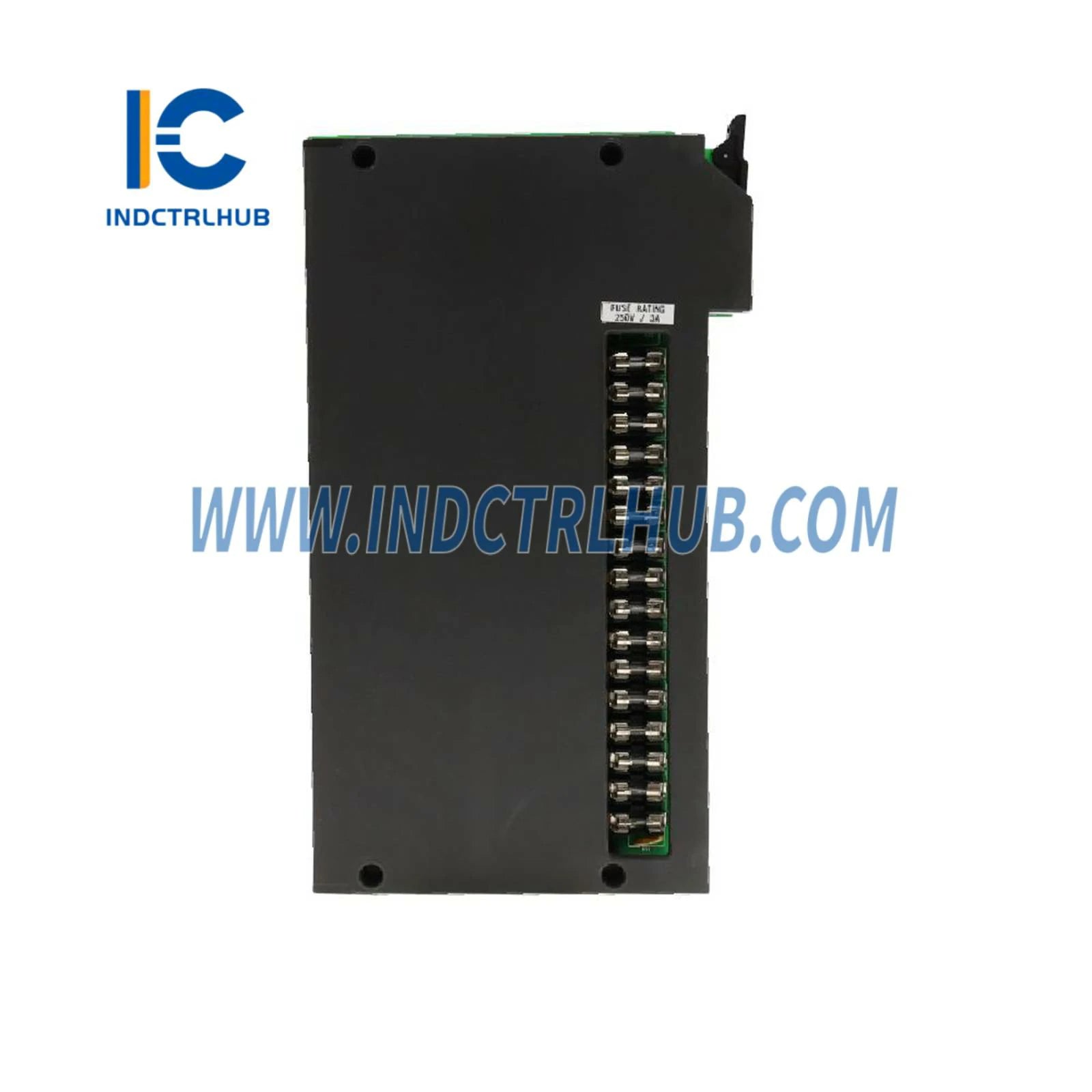

Proizvođač: Allen-Bradley
Model/Broj dela: PLC5 1771-ODD
Opis: Izolovani AC izlazni modul
Specifikacije
| Atribut | Detalji |
|---|---|
| Izlazi po modulu | 16 (8 izlaza po grupi, 2 grupe) |
| Lokacija modula | 1771-A1B do -A4B ili noviji I/O šasija, 1771-AM1, -AM2 I/O šasija |
| Napon | 85 do 138V AC, 47-63Hz |
| Nazivna struja (po kanalu) | 10mA do 2A kontinuirano (maks); 20A udarac na 100ms, ponovljivo na svakih 2 sekunde |
| Pad napona u uključenom stanju (svaki izlaz) | 6.5V RMS (maks) @ struja opterećenja < 65mA; 1.5V RMS (maks) @ struja opterećenja > 65mA |
| Struja opterećenja u uključenom stanju | Minimum 10mA |
| Struja curenja u isključenom stanju | 3.0mA @ 138V AC; 1.5mA @ 120V AC |
| Kašnjenje signala | Sa isključenog na uključen: 8.8ms @ 60Hz (maks), 10.6ms @ 50Hz (maks) Sa uključenog na isključen: 8.8ms @ 60Hz (maks), 10.6ms @ 50Hz (maks, prekid sa nultim presekom) |
| Rasipanje snage | 14.2 Wata (maks); 0.1 Wata (min) |
| Toplotno rasipanje | 48.5 BTU/h (maks); 0.4 BTU/h (min) |
| Struja na leđnoj ploči | 420mA @ 5V DC ±5% |
| Izolacioni napon | Ispunjava ili premašuje UL Standard 508 i CSA Standard C22.2 br. 142 |
| Maksimalna dužina kabla | 1000 ft (304.8 m) |
| Radna temperatura | 0°C do 60°C (32°F do 140°F) |
| Temperatura skladištenja | -40°C do 85°C (-40°F do 185°F) |
| Relativna vlažnost | 5% do 95% (bez kondenzacije) |
| Veličina žice | Maksimalno 14 mera (2mm) višestruko žičani |
| Izolacija | Maksimalno 3/64 inča (1,2 mm) |
| Kategorija | 1 |
| Osigurači | 3A 2AG Slo-Blo osigurači (1 po izlazu), Littelfuse P/N 229003 Opcioni komplet osigurača |
| Kablovska ruka na terenu | Kataloški broj 1771-WN |
| Moment zavrtnja za kablovsku ruku | 7–9 inč-funti |
| Sertifikati | CSA sertifikovan CSA Klasa I, Divizija 2 (Grupe A, B, C, D) sertifikovano UL sertifikovano CE oznaka (usklađeno sa važećim direktivama) |
| Uputstvo za instalaciju | Pogledajte priručnik 1771-5.20 |
