Pregled proizvoda

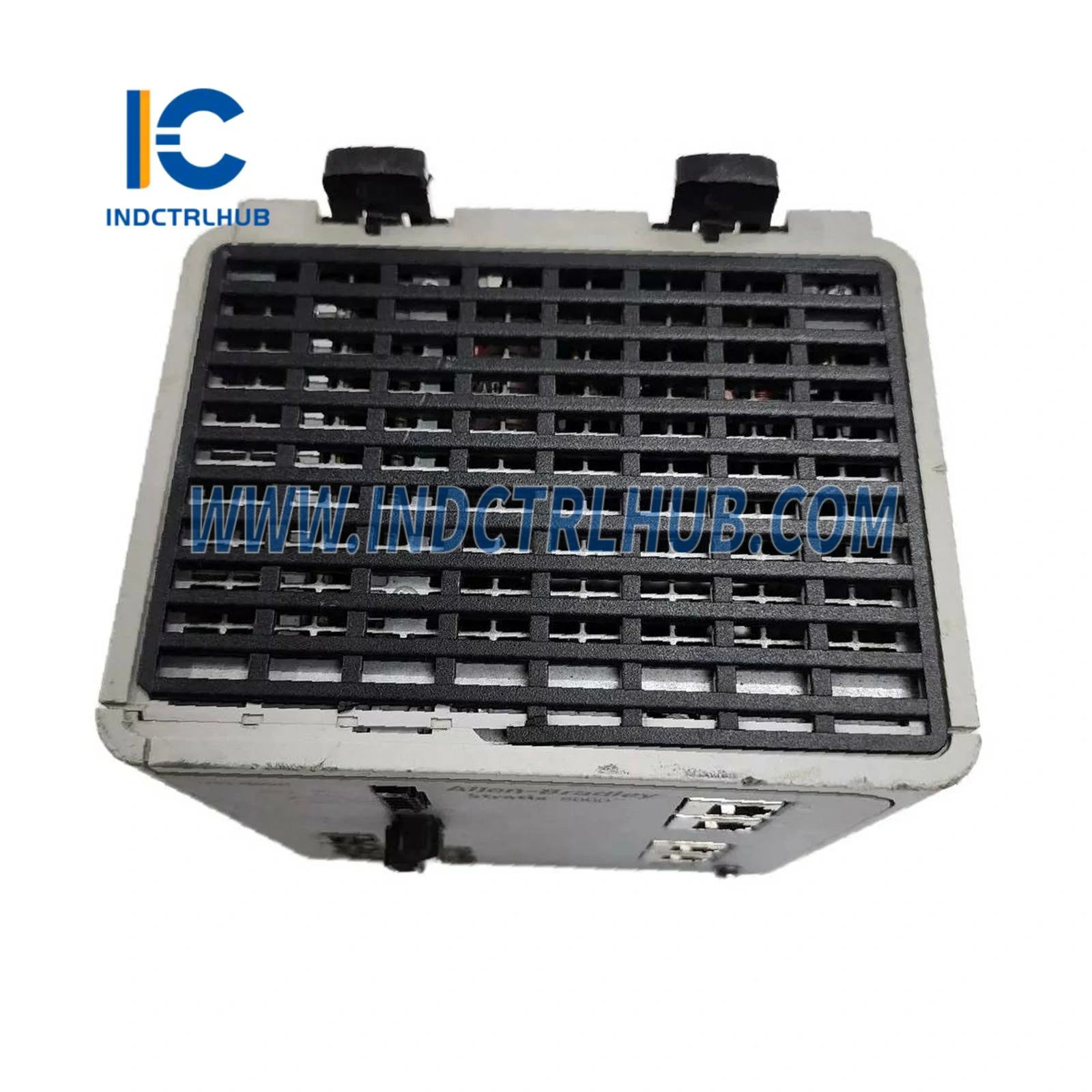

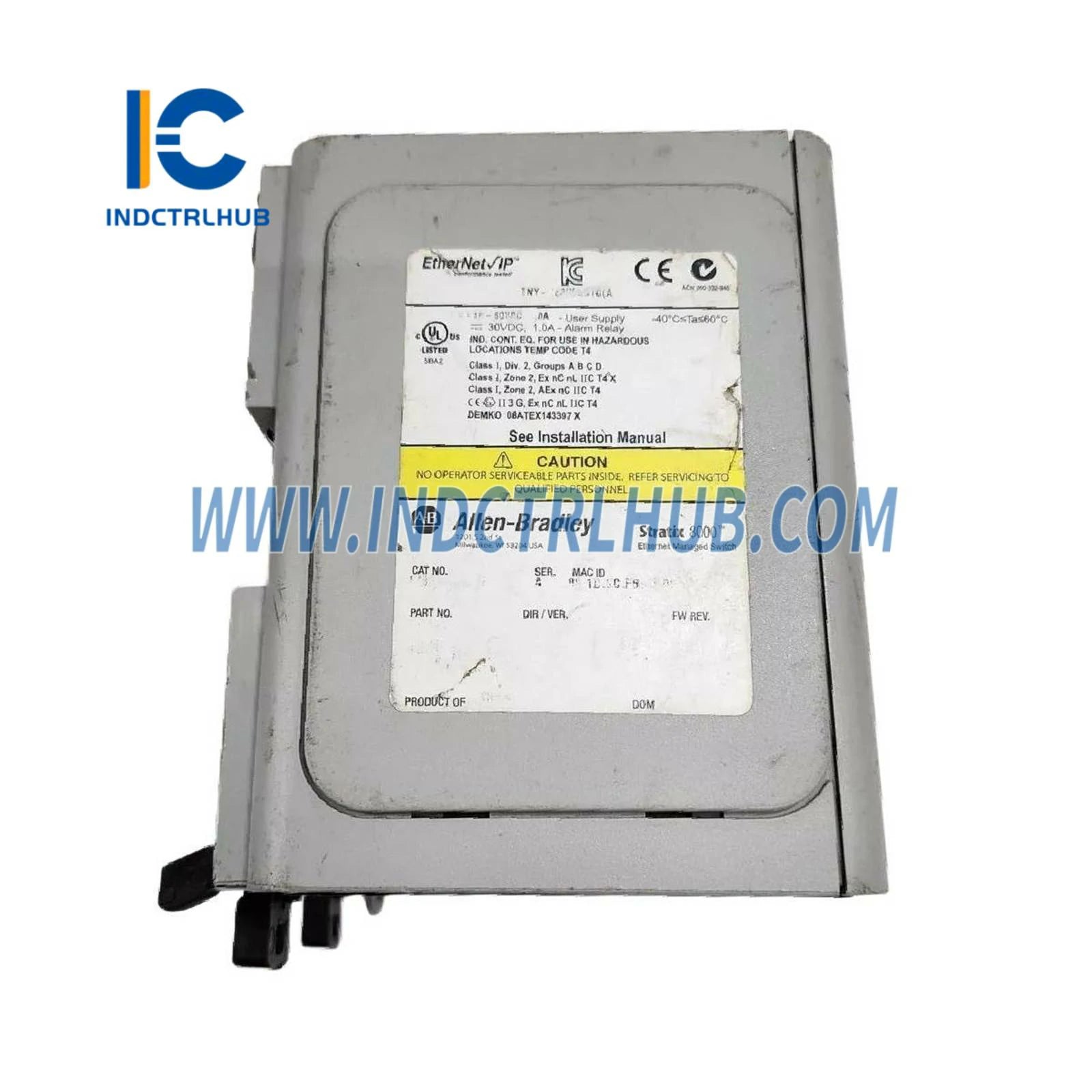

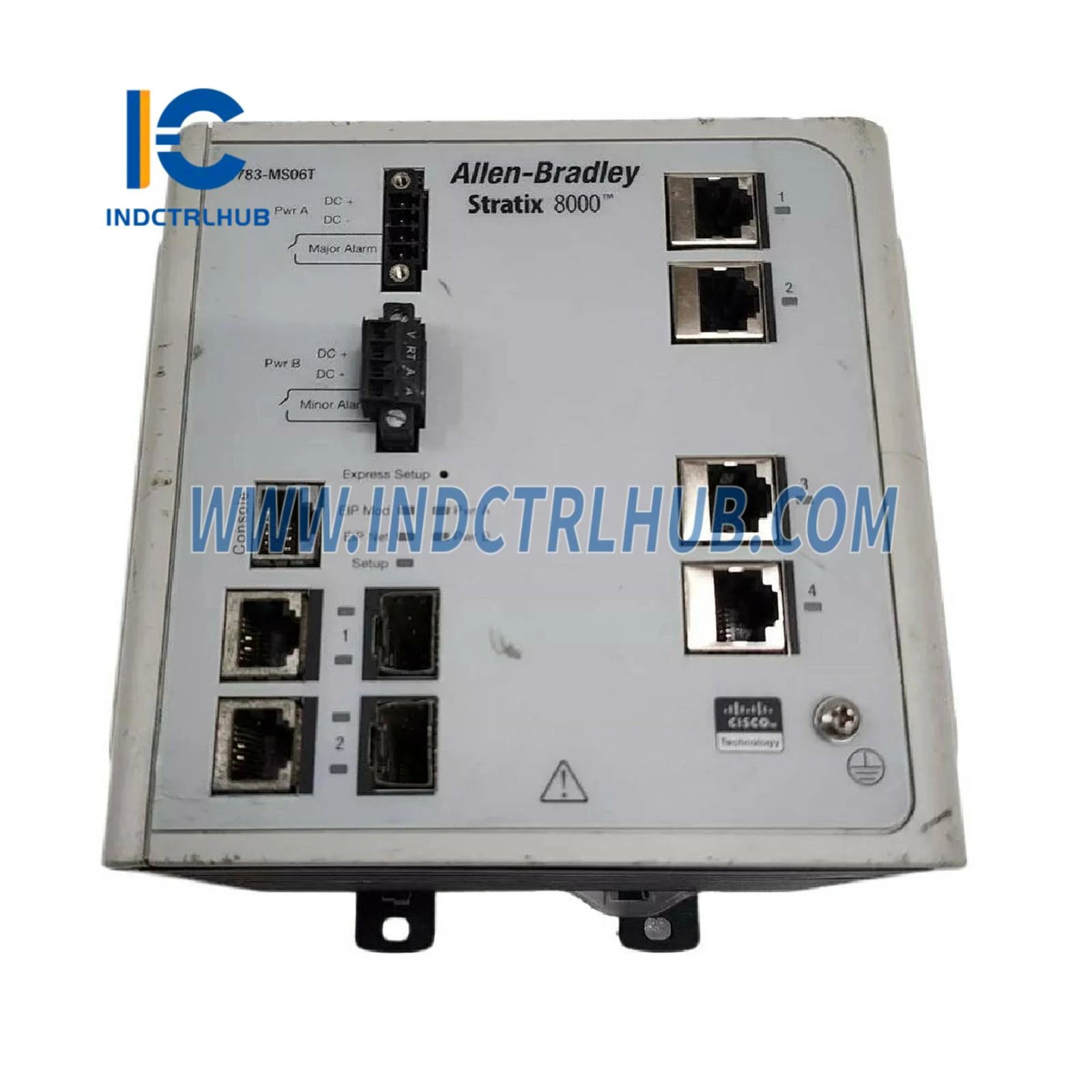

The Allen-Bradley 1783-MS06T je Stratix 8000 upravljani switch dizajniran za industrijske Ethernet aplikacije. Ovaj Layer 2 switch nudi šest portova i pruža visoku pouzdanost i napredne funkcije upravljanja mrežom.
Tehničke specifikacije
Karakteristike napajanja i električne karakteristike
| Atribut |
Vrednost |
| Strujni udar (maksimalno) |
2,0 A |
| Ulazna snaga (maks.) |
2 A @ 18–60V DC, CL 2/SELV |
| Alarmni relej (maks.) |
1 A @ 30V DC, CL 2/SELV |
| Potrošnja energije (maksimalno) |
15,1 W |
| Rasipanje snage |
15,1 W |
Napon i izolacija
-
Izolacioni napon:
- 75V (kontinuirano), osnovni tip izolacije
- Napajanje do uzemljenja, napajanje do mrežnih kanala i napajanje do alarma
- Nema izolacije između pojedinačnih Ethernet portova
- Nema izolacije između konzolnog porta i sistema
- Tip testiran na 1000V AC tokom 60 sekundi
Ožičenje i povezivanje
| Tip priključka |
Specifikacije |
| Ethernet |
RJ45 konektor (IEC 60603-7) |
|
Podržava kabl kategorije 5e (minimum) (TIA 568-B.1) |
|
Kompatibilno sa kablom kategorije 5 (ISO/IEC 24702) |
| DC napajanje i alarm |
Veličina žice: 0,5–0,8 mm² (20–18 AWG) čvrsta ili višestruka bakarna žica |
|
Izolacija žice: Ocena do 90°C (194°F) ili više, maksimalna izolacija 1,2 mm (3/64 in.)
|
| Zemljni priključak |
Veličina žice: 3.3–5.3 mm² (12–10 AWG) čvrsta ili višestruka bakarna žica |
|
Izolacija žice: Ocijenjena na 75°C (167°F) ili više
|
| Moment zatezanja šrafova |
Terminali za napajanje i alarm: 0.23 N•m (2.0 in•lb) |
Kategorija ožičenja
| Tip porta |
Kategorija |
| Alarm portovi |
2 |
| Napajajući portovi |
2 |
| Ethernet portovi |
2 |
Fizičke i ekološke specifikacije
| Atribut |
Vrednost |
| Tip kućišta |
Nema (otvoreni tip) |
| Ocena za pilotski rad |
Nije ocenjen |
| Temperaturni Rangovi |
Severnoamerički temperaturni kod: T4 |
|
IEC temperaturni kod: T4 |
Podržani SFP moduli
Ovaj switch je kompatibilan sa nizom SFP modula, koji su podržani na combo portovima ili SFP slotovima:
-
100 Mbps moduli:
- 1783-SFP100FX
- 1783-SFP100LX
- 1783-SFP100EXC
- 1783-SFP100ZXC
- 1783-SFP100T (Zahtijeva firmware verziju 12.001 ili noviju)
