Product Description

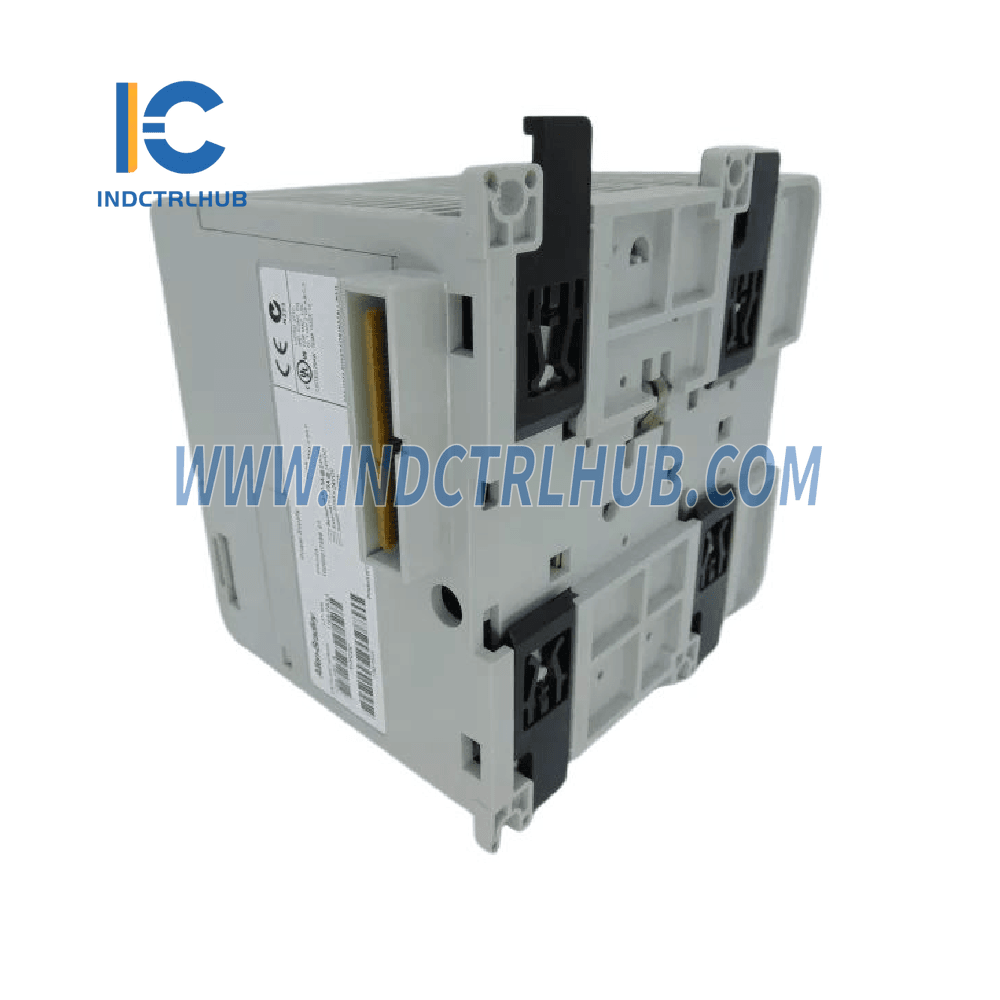

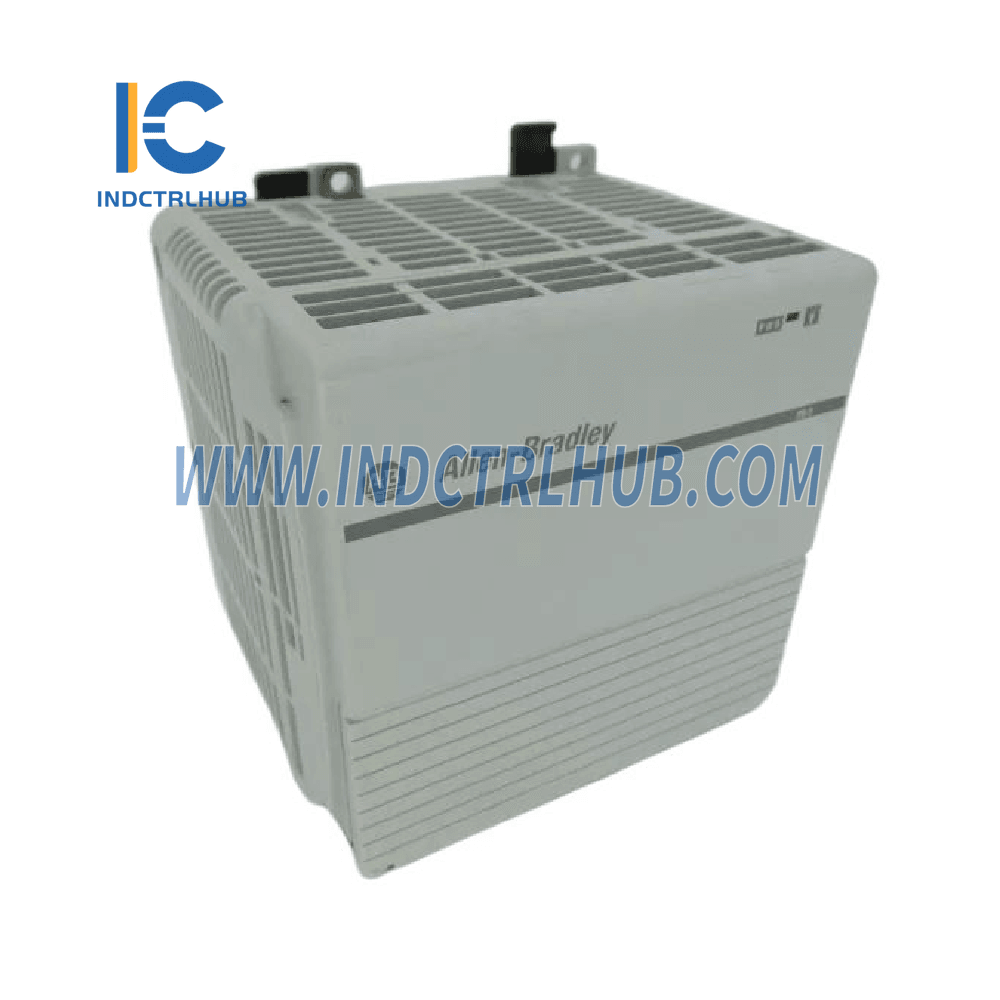

～Allen-Bradley 1768-PB3 CompactLogix L4x AC/DC napajanje
Proizvođač: Allen-Bradley
Model/Broj dela: 1768-PB3
Opis: CompactLogix L4x AC/DC napajanje
Ključne specifikacije
| Atribut | 1768-PA3 | 1768-PB3 |
|---|---|---|
| Opseg ulaznog napona | 85…265V AC / 108…132V DC / 16.8...31.2V DC | 85…265V AC / 108…132V DC / 16.8...31.2V DC |
| Nominalni ulazni napon | 120V/220V AC / 24V DC | 120V/220V AC / 24V DC |
| Opseg ulazne frekvencije | 47…63 Hz | N/A |
| Maksimalna ulazna snaga | 120VA / 120W | 112W |
| Izlazna snaga, maks | 90W (24V DC na backplane: 3.5 A) | 90W (24V DC na backplane: 3.5 A) |
| Izlazna snaga, min | 6W | 6W |
| Rasipanje snage | 30W | 22W |
| Maksimalni strujni udar | 50 A @ 85…132V AC | 80 A @ 195…265V AC |
| Izolacioni napon | 250V Ojačani (ulaz u sistem) | 250V Ojačani (ulaz u sistem) |
| Unutrašnja zaštita od preopterećenja | Osigurač koji se ne može zameniti | Osigurač koji se ne može zameniti |
| Preporučena spoljašnja zaštita od preopterećenja | 4–6 A @ 28.5–36.7 A2S | 8–12 A @ 166–250 A2S |
| Težina | 0.98 kg (2.15 lb) | 1.01 kg (2.22 lb) |
| Dimenzije (V׊×D) | 131.25 x 132.75 x 105.50 mm | 131.25 x 132.75 x 105.50 mm |
| Montaža | Montaža na DIN šinu ili panel | Montaža na DIN šinu ili panel |
| Veličina žice (ulaz) | 14 AWG (2.5 mm²) | 14 AWG (2.5 mm²) |
| Veličina žice (izlaz) | 14 AWG do 22 AWG | 14 AWG do 22 AWG |
| Moment zatezanja za provodnik | 0.6 Nm (5 lb-in) | 0.6 Nm (5 lb-in) |
Specifikacije izlaza
-
Izlaz #1: 24V DC do backplane-a
- Interval premošćavanja: 25 ms @ 90W
- Puni period zadržavanja snage: 5 ms @ 90W
- Produženi period zadržavanja: 8–12 s @ 1.25 W
-
Izlaz #2: 24V DC do terminalnog bloka na prednjoj ploči
- Napon: 18…27.60V
-
Onemogući izlaz: Onemogući izlaz tokom perioda zadržavanja
Specifikacije okoline
| Atribut | 1768-PA3 | 1768-PB3 |
|---|---|---|
| Radna temperatura | -40…+85°C (-40…185°F) | -40…+85°C (-40…185°F) |
| Temperatura van rada | 0°C do 60°C (32°F do 140°F) | 0°C do 60°C (32°F do 140°F) |
| Relativna vlažnost | 5–95% bez kondenzacije | 5–95% bez kondenzacije |
| Vibracije | IEC 60068-2-6 (5g @ 10…500 Hz) | IEC 60068-2-6 (5g @ 10…500 Hz) |
| Udari (operativno) | 30g | 30g |
| Udar (neoperativno) | 50g | 50g |
| Elektromagnetna imunitet | IEC 61000-4-2 (6kV kontakt, 8kV vazduh) | IEC 61000-4-2 (6kV kontakt, 8kV vazduh) |
| Otpornost na prenapone | IEC 61000-4-5 (±2 kV) | IEC 61000-4-5 (±2 kV) |
| ESD otpornost | IEC 61000-4-4 (±4kV) | IEC 61000-4-4 (±4kV) |
Sertifikati
- c-UL-us: UL sertifikovano za industrijsku kontrolnu opremu
-
CE usklađenost:
- EMC Direktiva: EN 50082-2, EN 61000-6-2, EN 61000-6-4
- Direktiva o niskom naponu (LVD): EN 61010-1
