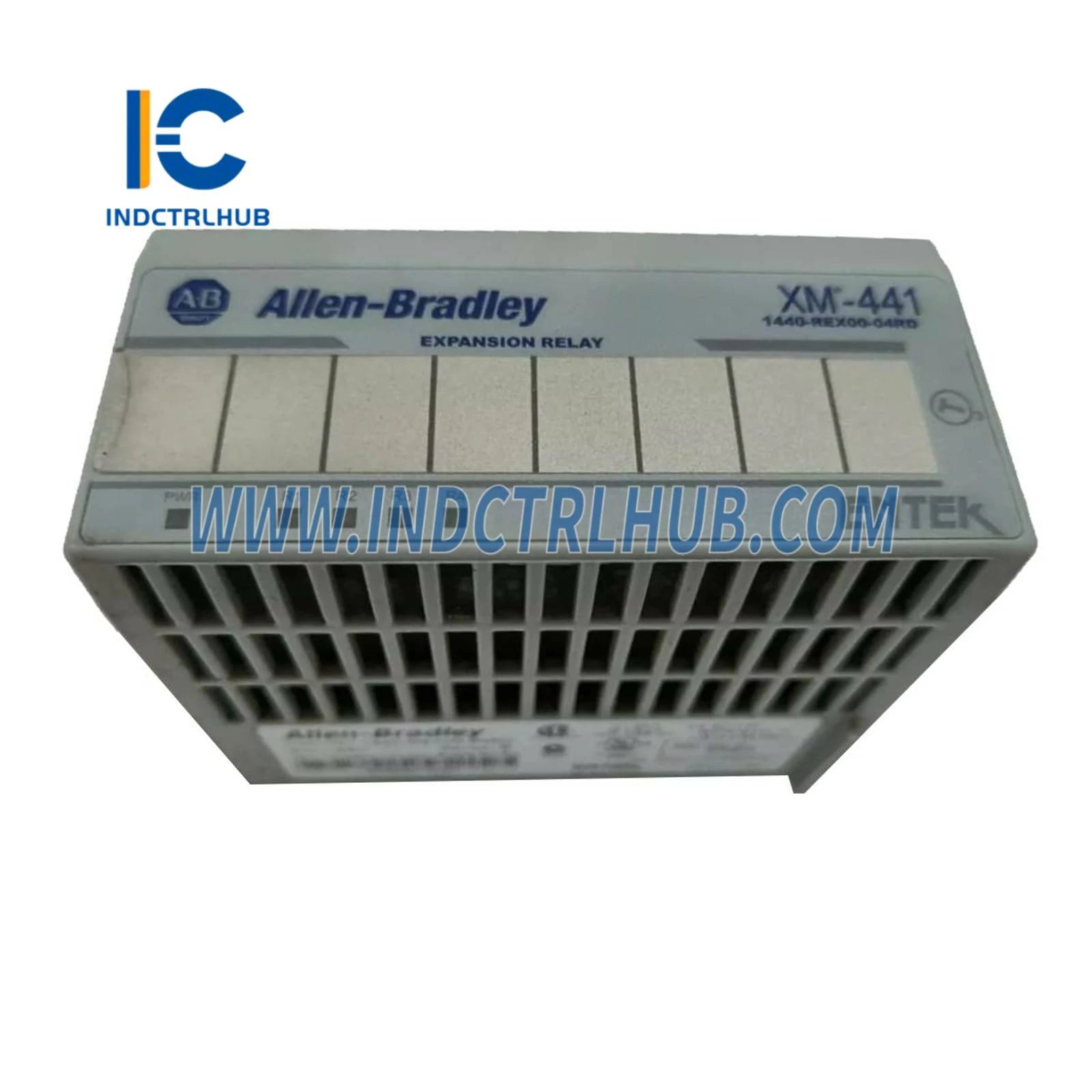

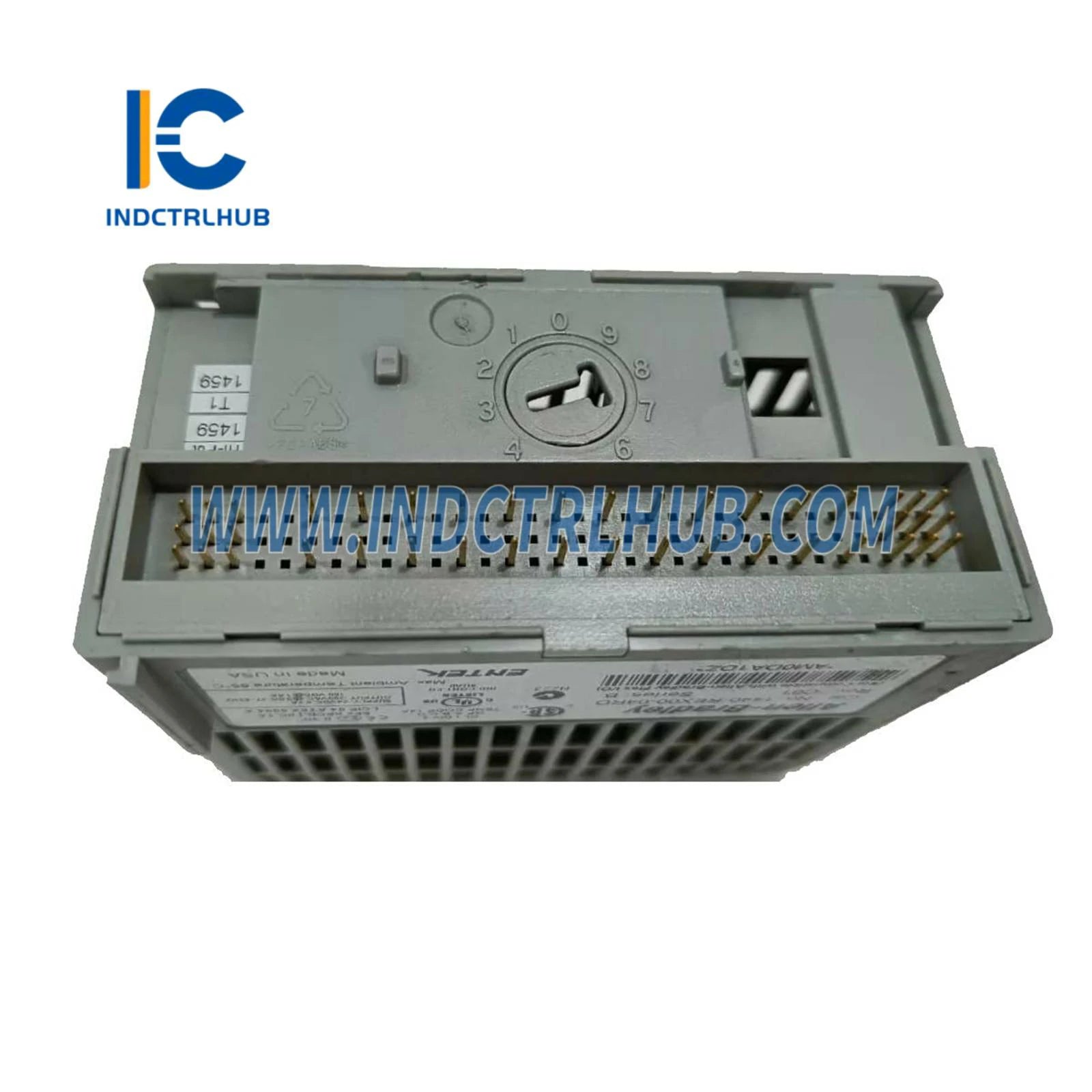

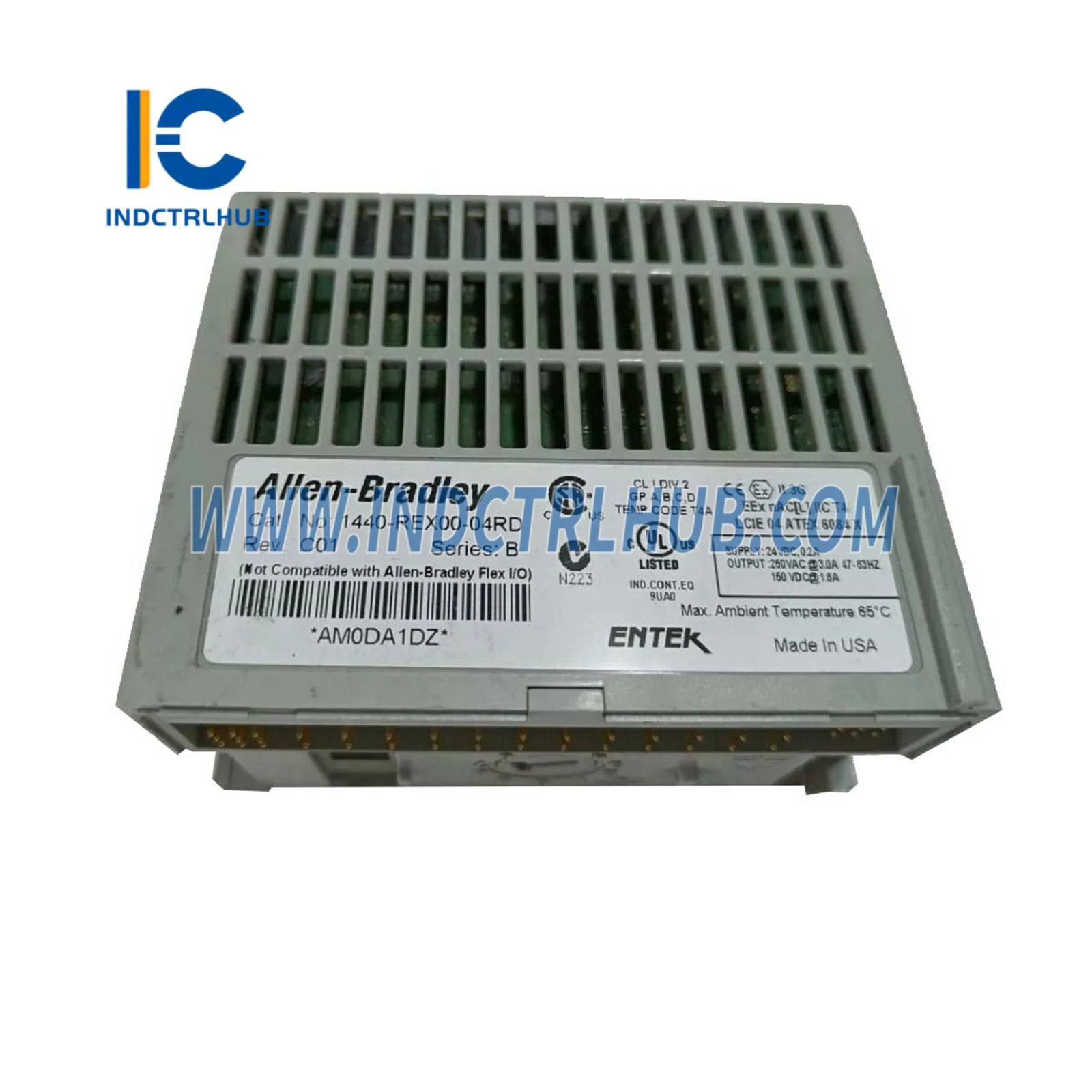

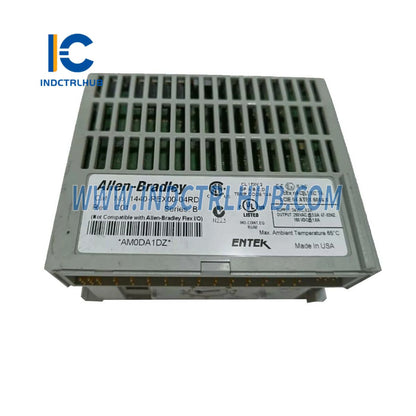

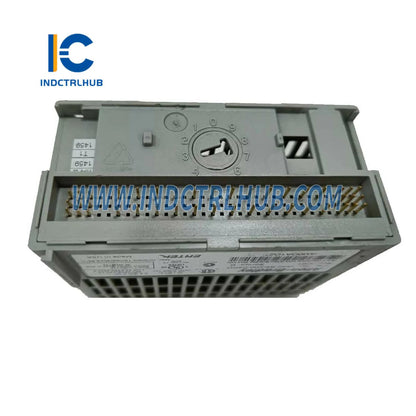

ALLEN BRADLEY 1440-REX00-04RD modul za proširenje releja (XM-441)
ALLEN BRADLEY 1440-REX00-04RD modul za proširenje releja (XM-441)
Manufacturer: ALLEN BRADLEY
Product No.: 1440-REX00-04RD
Condition:1000 na skladištu
Product Type: Ekspanzioni relejni modul (XM-441)
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povraćaj u roku od 30 dana
- Brza dostava
Opšte informacije
|
Parametar |
Vrednost |
|---|---|
|
Proizvođač |
Allen-Bradley |
|
Model/Broj dela |
1440-REX00-04RD |
|
Opis |
Ekspanzioni relejni modul (XM-441) |
_
Tehničke specifikacije
Indikatori
|
Indikatori statusa |
Boja |
|---|---|
|
Napajanje modula |
Zelena |
|
Relej 1 |
Crvena |
|
Relej 2 |
Crvena |
|
Relej 3 |
Crvena |
|
Relej 4 |
Crvena |
Komunikacija
|
Parametar |
Opis |
|---|---|
|
Host komunikacija |
Komunicira sa host modulom putem bočnog konektora terminalne baze. Podržava do dva XM-441 modula kada je povezan sa XM-440 master relejnim modulom. Ostali XM merni moduli podržavaju samo jedan ekspanzioni modul. |
Releji
|
Parametar |
Vrednost |
|---|---|
|
Broj releja |
Četiri DPDT (dva Form C) releja |
|
Ocena kontakta |
250V AC, 50/60 Hz @ 3 A otpornog opterećenja |
|
Fail-safe režimi |
Normalno aktiviran (fail-safe) / Normalno deaktiviran (non-fail-safe) |
|
Ostale funkcije (upravljaju Host XM modul) |
Zaključavanje, vremensko odlaganje, logika, resetovanje, aktivacija |
_
Okolni uslovi/ocene
|
Parametar |
Рејтинг |
|---|---|
|
Radna temperatura |
-20°C do +65°C (-4°F do +149°F) |
|
Temperatura skladištenja |
-40°C do +85°C (-40°F do +185°F) |
|
Temperatura okoline (maksimalna) |
65°C (149°F) |
|
Vlažnost (bez kondenzacije) |
5% do 95% |
|
Otpornost na vibracije |
2g @ 10_500 Hz (IEC 60068-2-6) |
|
Udarna otpornost (operativno) |
15g (IEC 60068-2-27) |
|
Udaranje (neoperativno) |
20g (IEC 60068-2-27) |
|
Konformni premaz |
Sve štampane ploče sa konformnim premazom (IPC-A-610C) |
_
Električne specifikacije
|
Parametar |
Vrednost |
|---|---|
|
Napon napajanja |
24V DC, 0.2A max, Klasa 2/SELV |
|
Relejni izlaz |
250V AC, 50/60 Hz, 3A otpornosti |
|
Rasipanje snage |
2.9W (9.9 BTU/h) max |
_
Elektromagnetna usklađenost (EMC)
|
Standardno |
Specifikacija |
|---|---|
|
Emisije |
CISPR 11 (IEC 61000-6-4), Klasa A |
|
Imunitet na ESD |
IEC 61000-4-2 (4 kV kontakt, 8 kV vazduh) |
|
Otpornost na zračenje RF |
IEC 61000-4-3 (10V/m od 80_2000 MHz) |
|
EFT/B imunost |
IEC 61000-4-4 (±2 kV napajanje, ±1 kV relejni/signalni portovi, ±1 kV XM bus) |
|
Imunost na prenaponske impulse |
IEC 61000-4-5 (±1 kV linija-zemlja na relejnim/signalnim/XM bus portovima) |
|
Imunost na sprovedene RF smetnje |
IEC 61000-4-6 (10V rms, 150 kHz_80 MHz) |
_
Fizičke karakteristike
|
Parametar |
Vrednost |
|---|---|
|
Terminalna baza |
1440-TB-D |
|
Dimenzije (V x Š x D) |
97 x 94 x 94 mm (3.8 x 3.7 x 3.7 in.) |
|
Tip kućišta |
Nijedan (Otvoreni tip) |
|
Kategorija ožičenja |
2 (relej, napajanje, signalni portovi), 3 (serijski portovi), 2 (XM bus portovi) |
_
