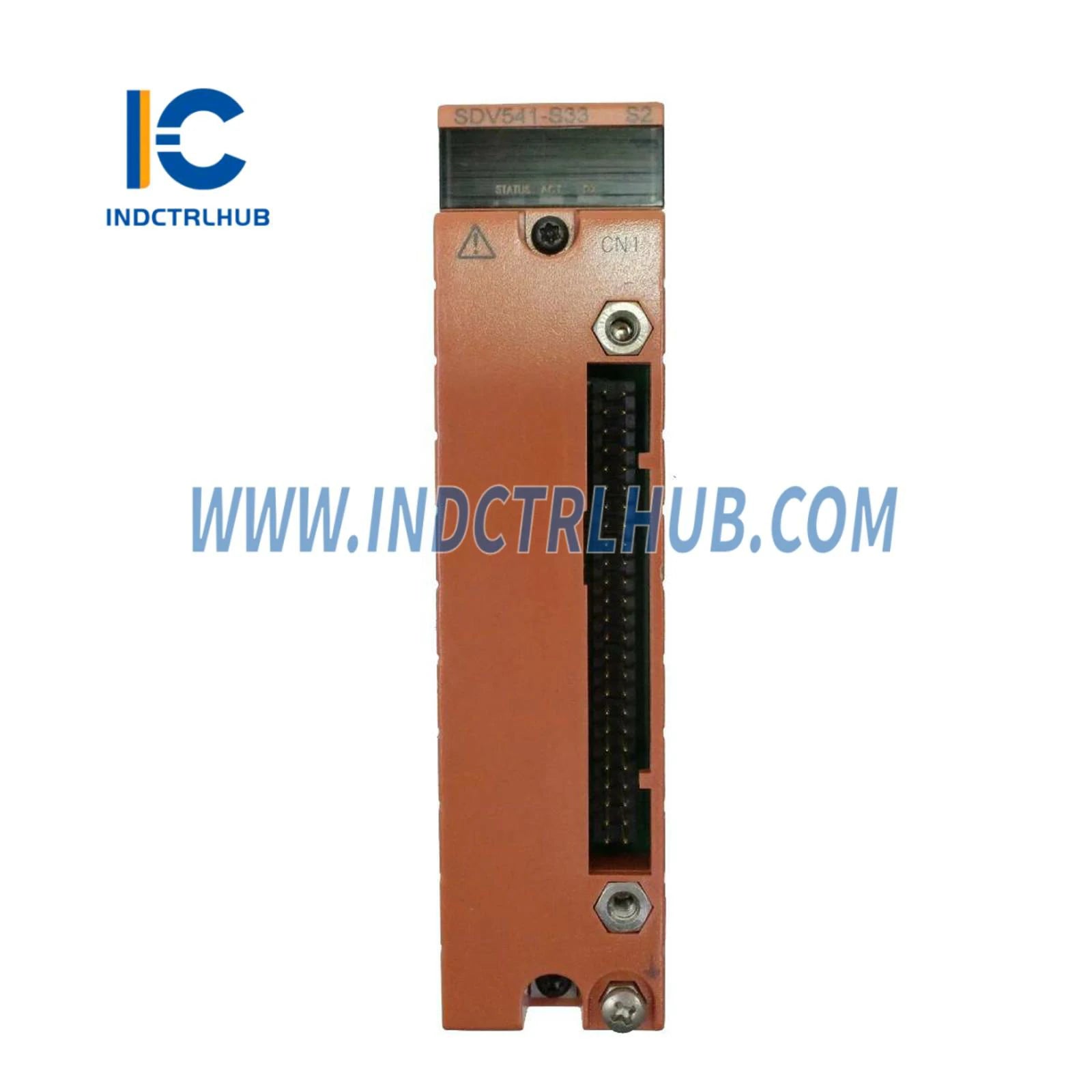

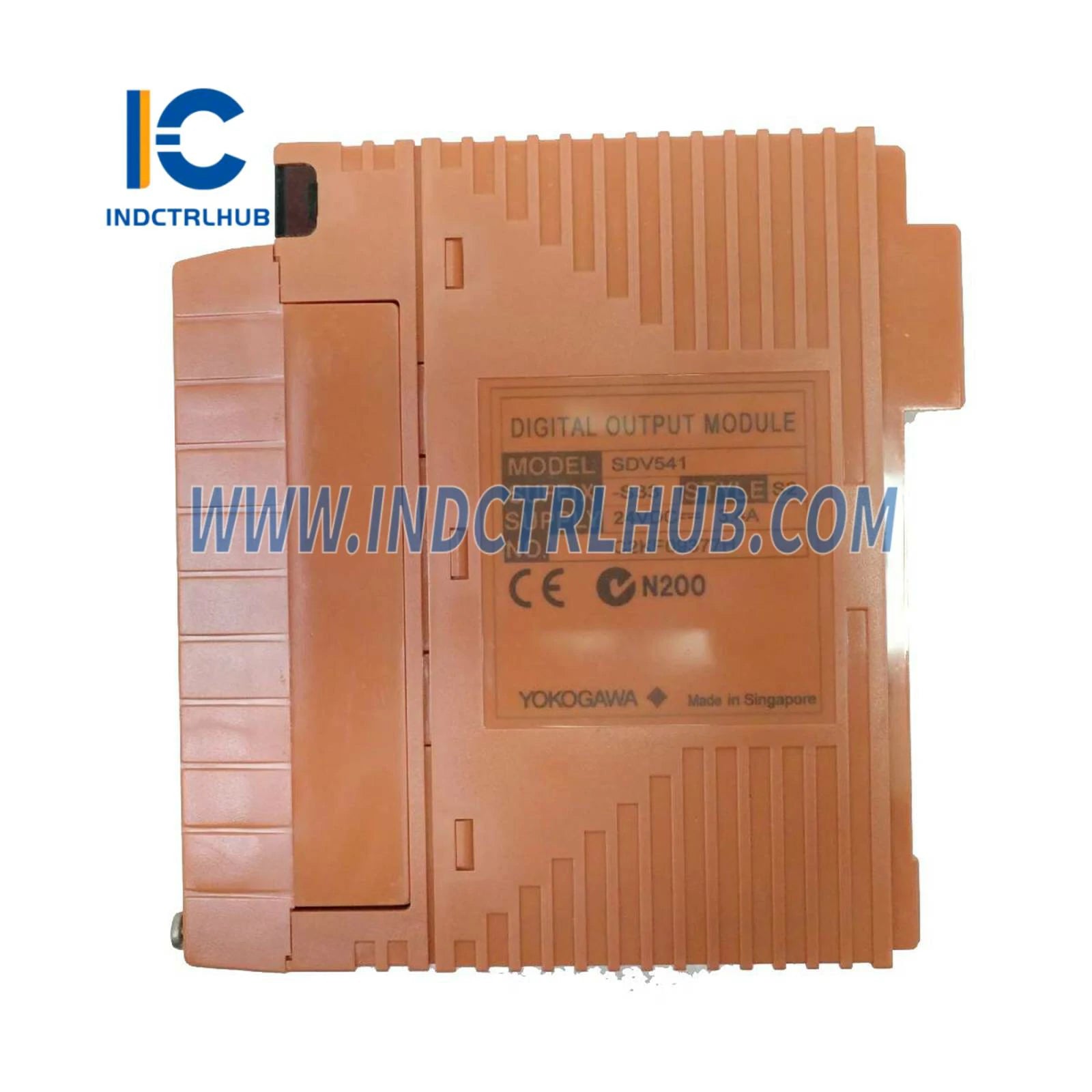

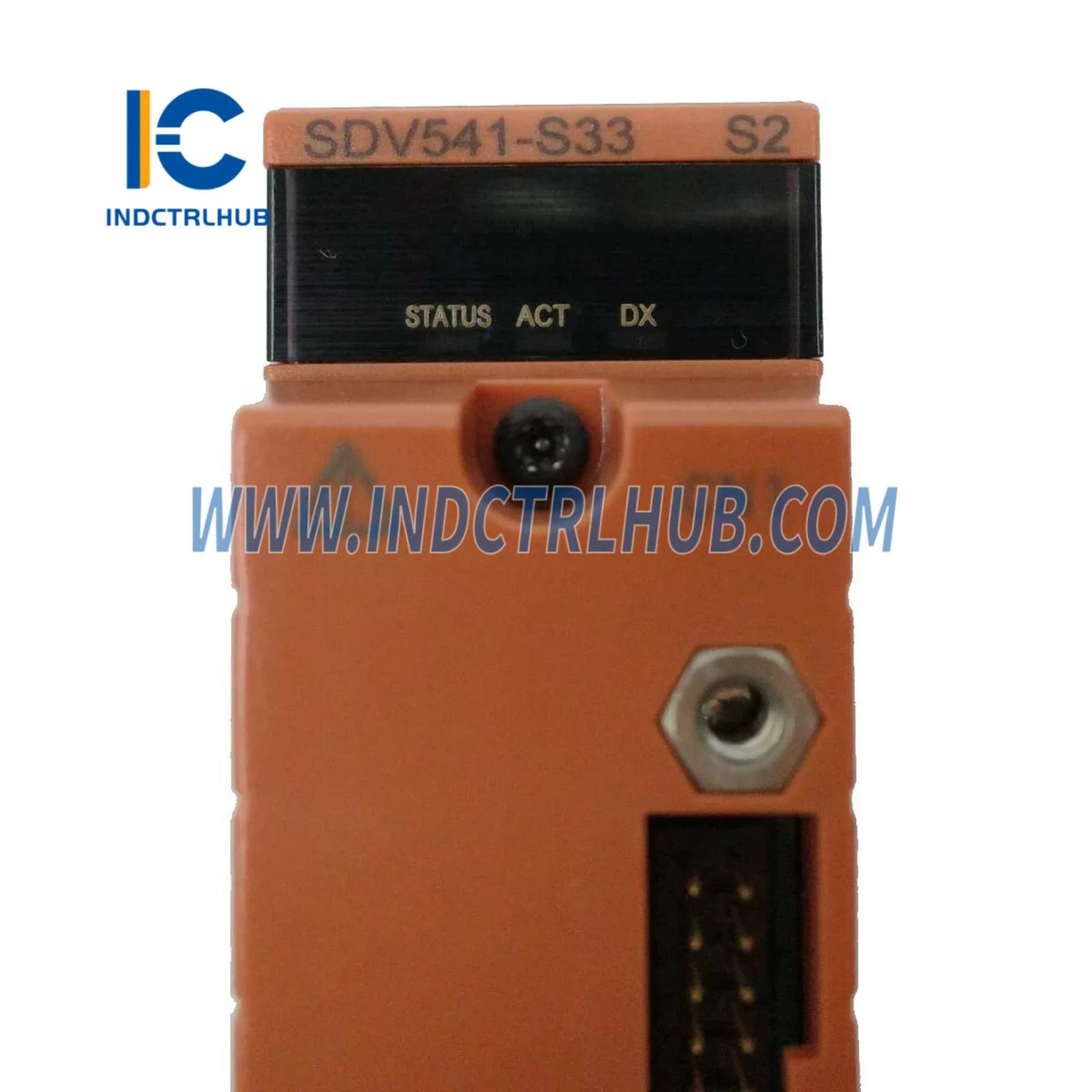

Yokogawa SDV541-S33 S2 Digitálny výstupný modul

Model/číslo dielu

SDV541-S33 S2

Popis

Modul digitálnych výstupov

Počet výstupov

16-kanálový, modulová izolácia (*3)

Výstupné napätie

24 V jednosmerného prúdu

Pokles výstupného napätia

Maximálne 1 V

Hodnotenie externého napájania

24 V DC, minimálne 3,4 A

Externý napájací zdroj

24 V DC + 20 % / -10 % (*4)

Aktuálna kapacita

3,4 A

Maximálny únikový prúd (výstup vypnutý)

1,6 mA

Výstupný formát

Zdroj prúdu

Maximálny záťažový prúd

0,2 A/výstupná linka (celkovo 3,2 A na výstupnú linku) (*3) (*5)

Minimálny záťažový prúd

35 mA

Rozsah záťaže odporu

120 až 685 Ω (*6)

Čas odozvy výstupu

Maximálne 30 ms

Odolné napätie (*1) (*2)

2 kV AC medzi výstupnými signálnymi linkami a systémom po dobu 1 minúty, 16-bodové vstupné linky sú kolektívne pripojené (záporné linky) (*7)

Prúdový odber

Maximálne 300 mA (5 V DC), maximálne 150 mA (24 V DC)

Hmotnosť

Približne 0,29 kg (pre tlakový svorkový blok alebo MIL kábel), približne 0,31 kg (so špeciálnym adaptérom signálneho kábla)

Externé pripojenie

Tlaková svorka, MIL kábel, špeciálny signálny kábel (AKB331, AKB651)

Digitálny výstupný modul (16-kanálový, 24 V DC, modulová izolácia)

SDV541

-S

Štandardný typ

5

Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel bez ochrany proti výbuchu

6

So signálnym káblovým rozhraním bez ochrany proti výbuchu (*1)

E

Pre svorkovnicový blok s tlakovou svorkou alebo MIL kábel s ochranou proti výbuchu

F

So signálnym káblovým rozhraním a ochranou proti výbuchu (*1)

3

So štandardom ISA G3 a teplotou (-20 až 70 °C)

C

So štandardom ISA G3 a vysokou hustotou inštalácie (-20 až 70 ºC)

/B4S00

So svorkovnicovým blokom s tlakovou svorkou pre digitálny výstup (bez tlmenia prepätia) [Model: STB4S-00]

/B4S10

So svorkovnicovým blokom s tlakovou svorkou pre digitálny výstup (s tlmením prepätia) [Model: STB4S-10]

/B4D00

S duálne redundantným svorkovnicovým blokom s tlakovou svorkou pre digitálny výstup (bez tlmenia prepätia) (*2) [Model: STB4D-00]

/B4D10

S duálne redundantným svorkovnicovým blokom s tlakovou svorkou pre digitálny výstup (s tlmením prepätia) (*2) [Model: STB4D-10]

/PRP

S poistným kolíkom proti nesprávnemu zasunutiu (*3)

/CCC01

S krytom konektora pre MIL kábel (pre plochý stužkový kábel) [Model: SCCC01]

/CCC02

S krytom konektora pre MIL kábel (pre kábel s jednotlivými vodičmi) [Model: SCCC02]
