Product Description
Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/číslo dielu |

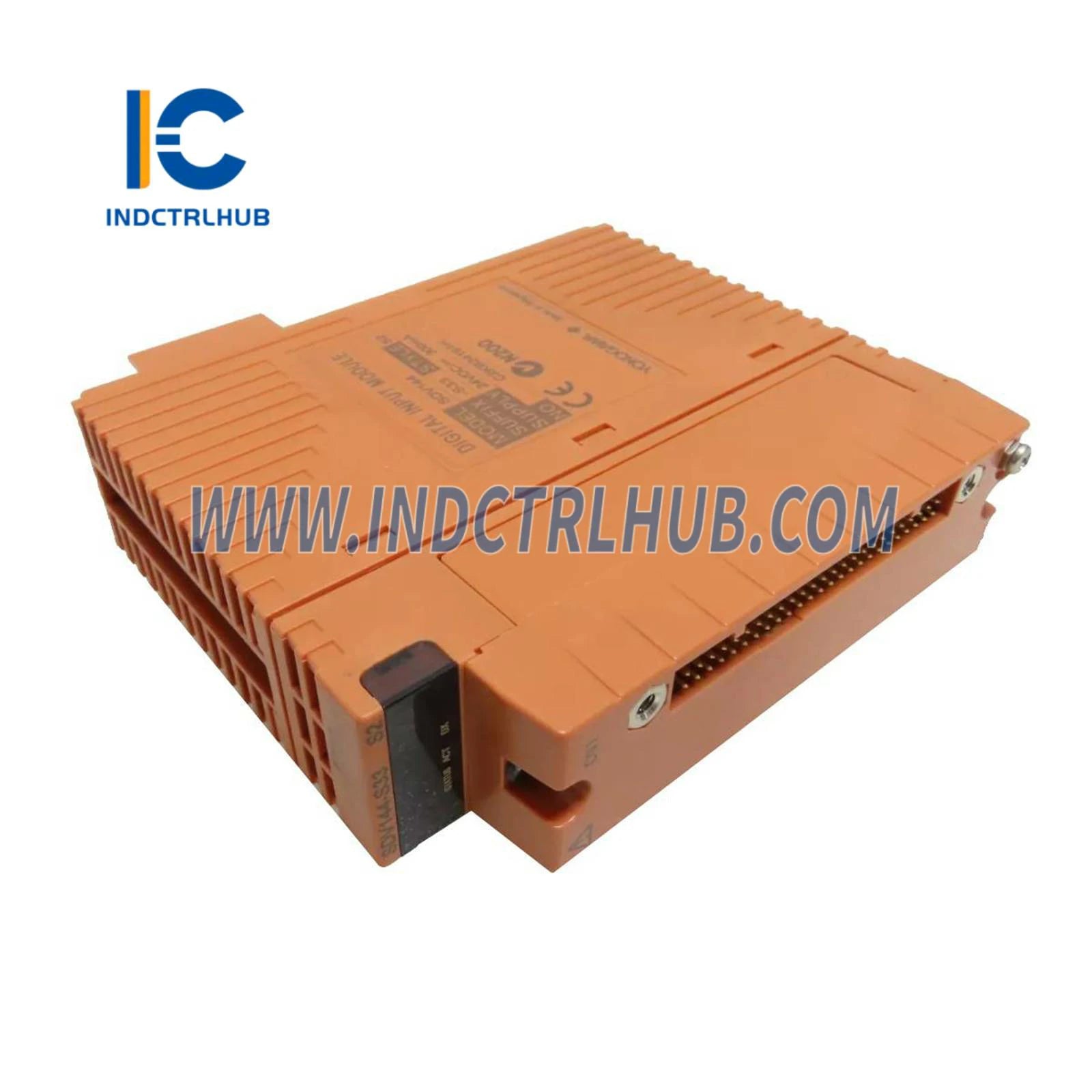

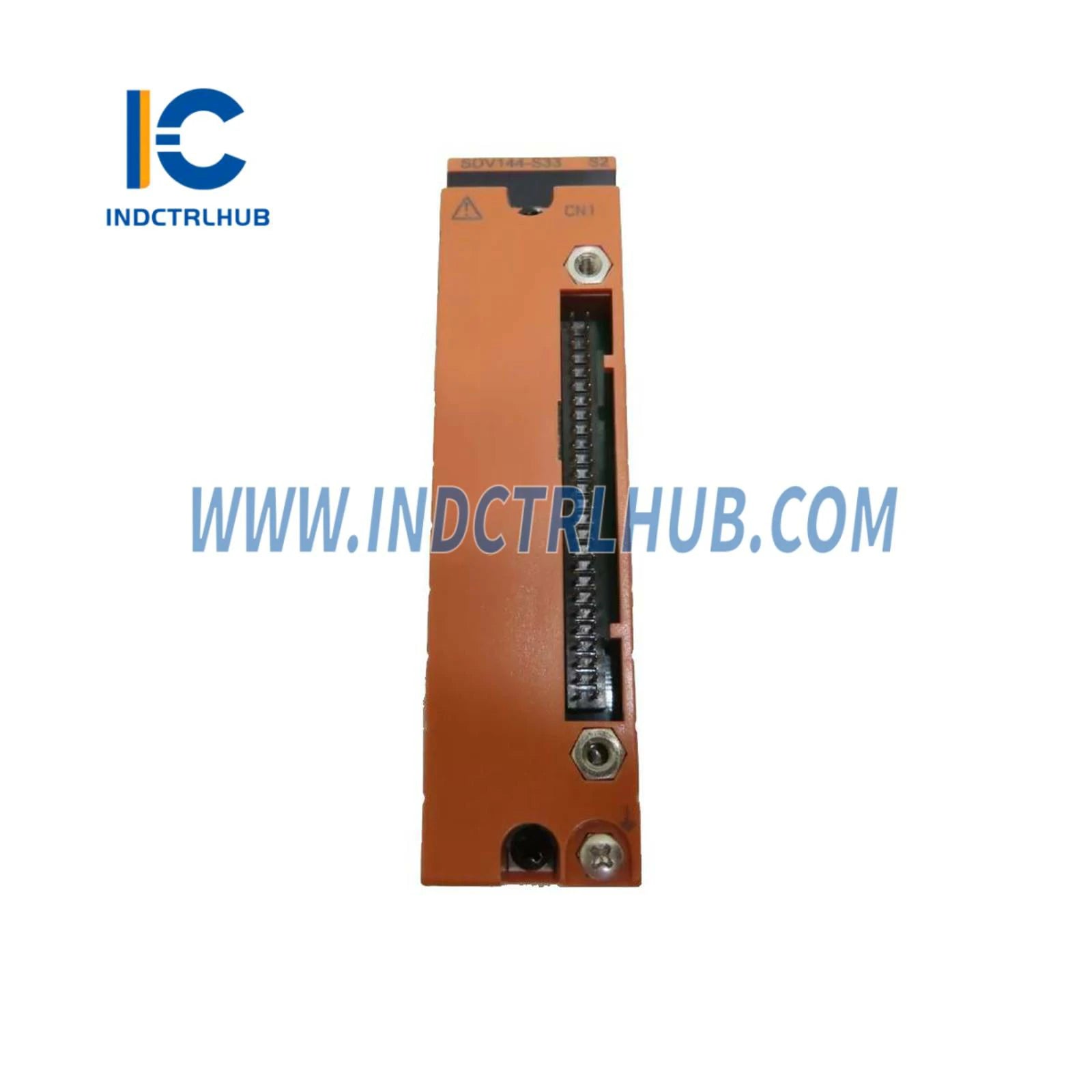

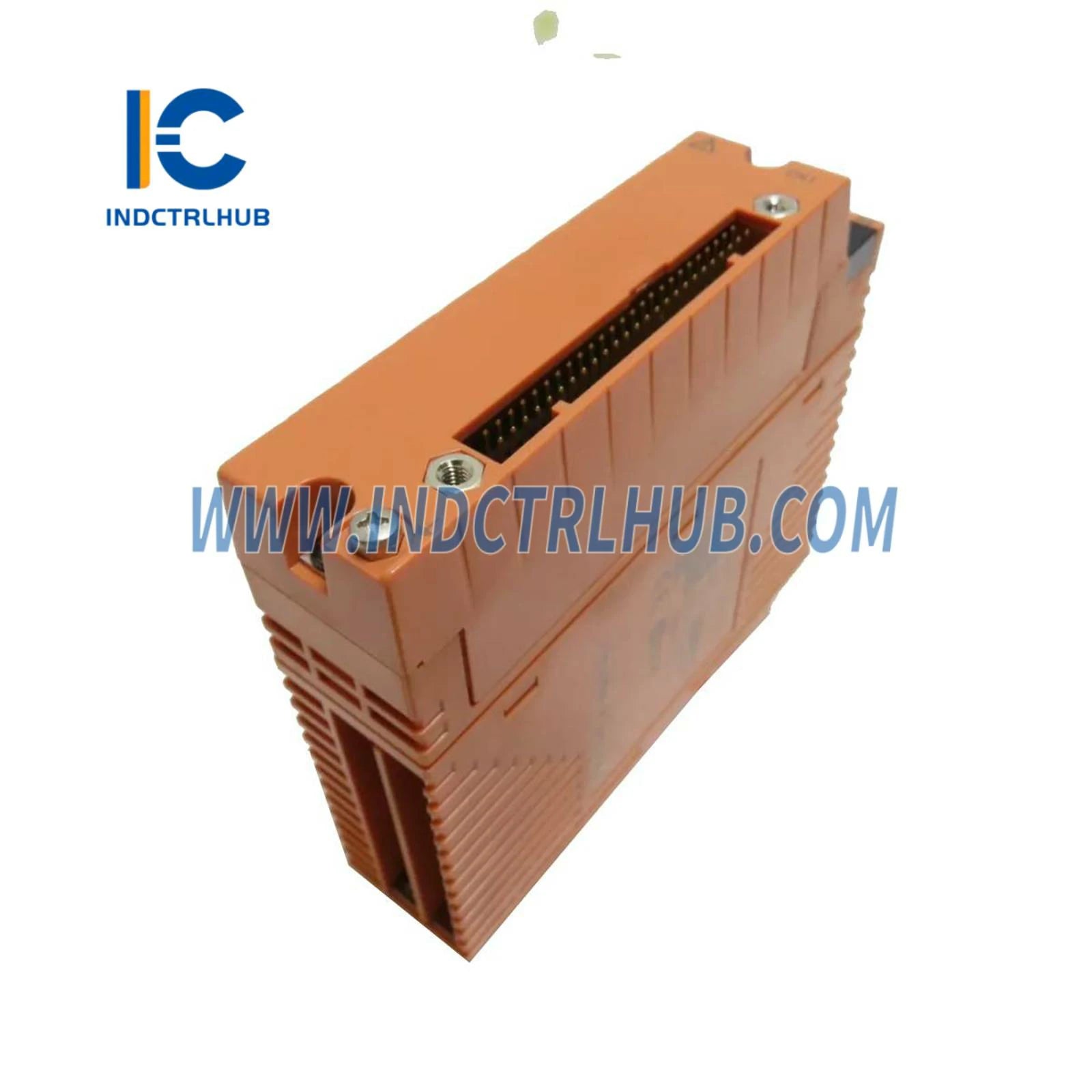

SDV144-S33 S2 |
|
Popis |
Modul digitálnych vstupov |
Špecifikácie položky
|
Položka |
Špecifikácia |
|---|---|
|
Počet vstupov |
16-kanálový, modulová izolácia (*3) |
|
Vstupný signál |
Beznapäťový kontakt |
|
Odpor pri zapnutí |
Maximálne 1 kΩ |
|
Odpor pri vypnutí |
Minimálne 100 kΩ |
|
Vstupný prúd |
6 mA ± 20 % (Externý zdroj napájania, 24 V DC pri 0 Ω vstupe) |
|
Menovité hodnoty kontaktu |
24 V DC +20 % / -10 % (*4), 10 mA alebo viac |
|
Externý napájací zdroj |
24 V DC +20 % / -10 % (*3) (*4) |
|
Aktuálna kapacita |
200 mA |
|
Okamžité maximálne prípustné vstupné napätie |
30,0 V DC |
|
Čas odozvy vstupu |
Maximálne 40 ms |
|
Odolné napätie (*1) (*2) |
2 kV AC medzi vstupným signálom a systémom po dobu 1 minúty, 16-vstupný riadok kolektívne pripojený (*5) |
|
Prúdový odber |
290 mA maximum (5 V DC), 140 mA maximum (24 V DC) |
|
Hmotnosť |
Približne 0,36 kg (pre svorkovnicu s tlakovou svorkou alebo MIL kábel), približne 0,41 kg (so signálnym káblovým rozhraním adaptéra) |
|
Externé pripojenie |
Svorka s tlakovou svorkou, MIL kábel, špeciálny signálny kábel (AKB331) |
Model a kódy prípon
|
Popis |
Model |
Kód prípony |
Špecifikácia |
|---|---|---|---|
|
Digitálny vstupný modul (16-kanálový, 24 V DC, modulová izolácia) |
SDV144 |
-S |
Štandardný typ |
|
5 |
Pre svorkovnicu s tlakovou svorkou alebo MIL kábel bez ochrany proti výbuchu |
||
|
6 |
So signálnym káblovým rozhraním adaptéra bez ochrany proti výbuchu (*1) |
||
|
E |
Pre svorkovnicu s tlakovou svorkou alebo MIL kábel s ochranou proti výbuchu |
||
|
F |
So signálnym káblovým rozhraním adaptéra a ochranou proti výbuchu (*1) |
||
|
3 |
So štandardom ISA G3 a teplotou (-20 až 70 °C) |
||
|
C |
So štandardom ISA G3 a vysokou hustotou inštalácie (-20 až 70 ºC) |
Kódy voliteľných funkcií
|
Kód možnosti |
Popis |
|---|---|
|
/B4S00 |
So svorkovnicovým blokom s tlakovou svorkou pre digitálny vstup (bez tlmiča prepätia) [Model: STB4S-00] |
|
/B4S10 |
So svorkovnicovým blokom s tlakovou svorkou pre digitálny vstup (s tlmičom prepätia) [Model: STB4S-10] |
|
/B4D00 |
S duálnym redundantným svorkovnicovým blokom s tlakovou svorkou pre digitálny vstup (bez tlmiča prepätia) (*2) [Model: STB4D-00] |
|
/B4D10 |
S duálnym redundantným svorkovnicovým blokom s tlakovou svorkou pre digitálny vstup (s tlmičom prepätia) (*2) [Model: STB4D-10] |
|
/PRP |
S poistným kolíkom proti nesprávnemu zasunutiu (*3) |
|
/CCC01 |
S krytom konektora pre MIL kábel (pre plochý stužkový kábel) [Model: SCCC01] |
|
/CCC02 |
S krytom konektora pre MIL kábel (pre samostatný vodič) [Model: SCCC02] |
