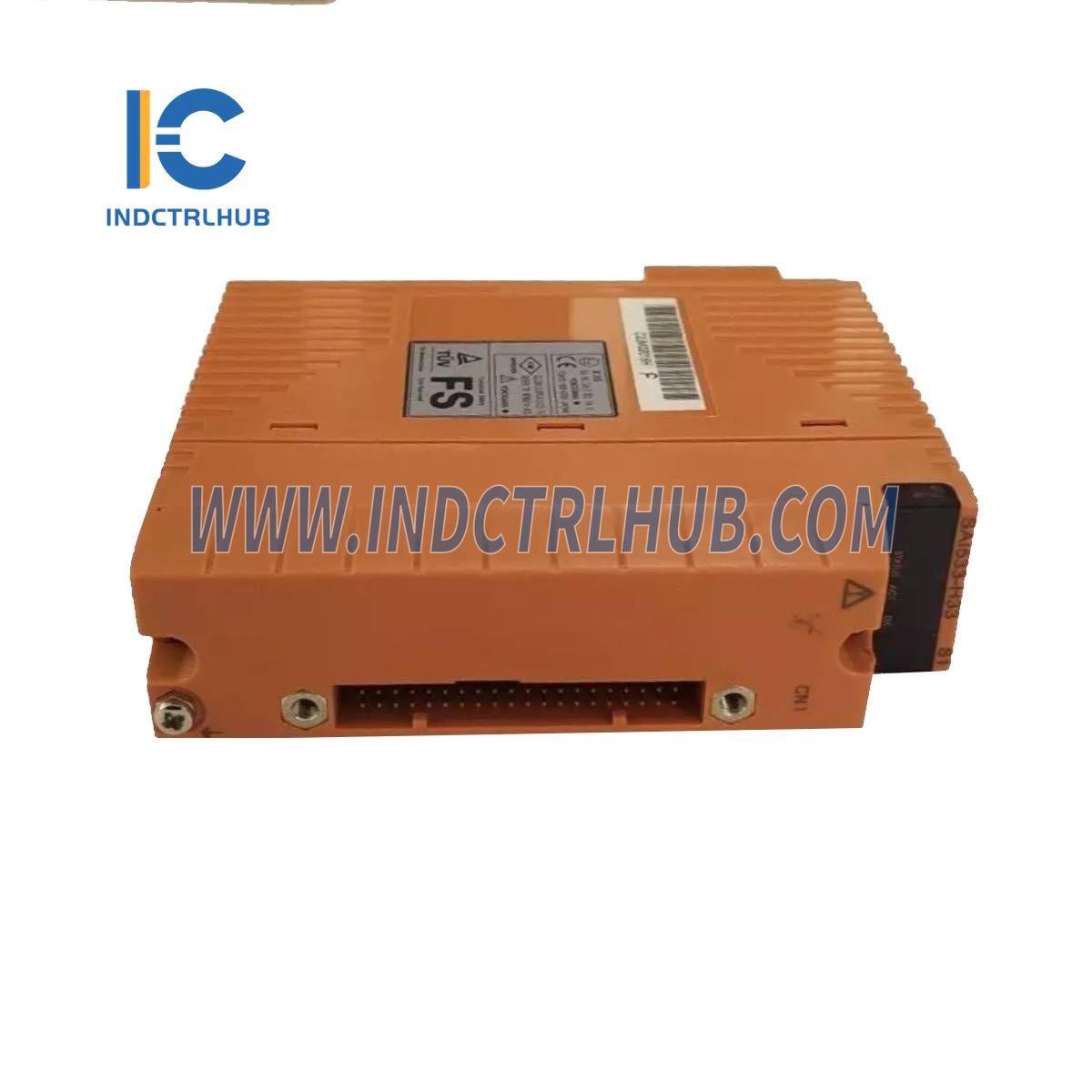

Yokogawa SAI533-H33 S1 Analógový výstupný modul

Model/číslo dielu

SAI533-H33 S1

Popis

Modul prúdového výstupu (4 až 20 mA)

Počet výstupných kanálov

8 kanálov, izolácia modulu (*3)

Menovitý výstupný rozsah

4 až 20 mA

Maximálny rozsah garantovanej presnosti

1,25 až 23 mA

Výstupný rozsah

1,25 až 23 mA

Povolený odpor záťaže pri menovitom rozsahu

230 až 600 Ω

Presnosť

±48 µA

Frekvencia aktualizácie dát

40 ms

Teplotný drift

±16 µA/10 ºC

Odolnosť voči napätiu

1,5 kV AC medzi výstupným signálom a systémom po dobu 1 minúty (*1)

Maximálny odber prúdu

5 V systém: 320 mA, 24 V systém: 300 mA

Hmotnosť

Približne 0,26 kg (pre svorkovnicu s tlakovou svorkou alebo MIL kábel), približne 0,33 kg (so signálnym káblovým rozhraním adaptéra)

Externé pripojenie

Tlaková svorkovnica, MIL kábel, špeciálny signálny kábel

Podpora PST (*2)

Dostupné (KS1)

Modul analógového výstupu (4 až 20 mA, 8 kanálov, izolácia modulu)

SAI533

-H

S komunikáciou HART

5

Pre svorkovnicu s tlakovou svorkou alebo MIL kábel bez ochrany proti výbuchu

6

So signálnym káblovým rozhraním adaptéra a bez ochrany proti výbuchu (*1)

E

Pre svorkovnicu s tlakovou svorkou alebo MIL kábel s ochranou proti výbuchu

F

So signálnym káblovým rozhraním a ochranou proti výbuchu (*1)

3

So štandardom ISA G3 a teplotou (-20 až 70 ºC)

/A4S00

So svorkovým blokom pre tlak pre analóg [Model: STA4S-00]

/A4S10

So svorkovnicovým blokom s tlakovou svorkou pre analóg (s tlmičom prepätia) [Model: STA4S-10]

/A4D00

S duálnym redundantným svorkovým blokom pre tlak pre analóg (*2) [Model: STA4D-00]

/A4D10

S duálnym redundantným svorkovým blokom pre tlak pre analóg (s tlmením prepätia) (*2) [Model: STA4D-10]

/PR

S poistným kolíkom proti nesprávnemu zasunutiu (*3)

/CCC01

S krytom konektora pre MIL kábel (pre plochý stužkový kábel) [Model: SCCC01]
