Product Description
Prehľad produktu

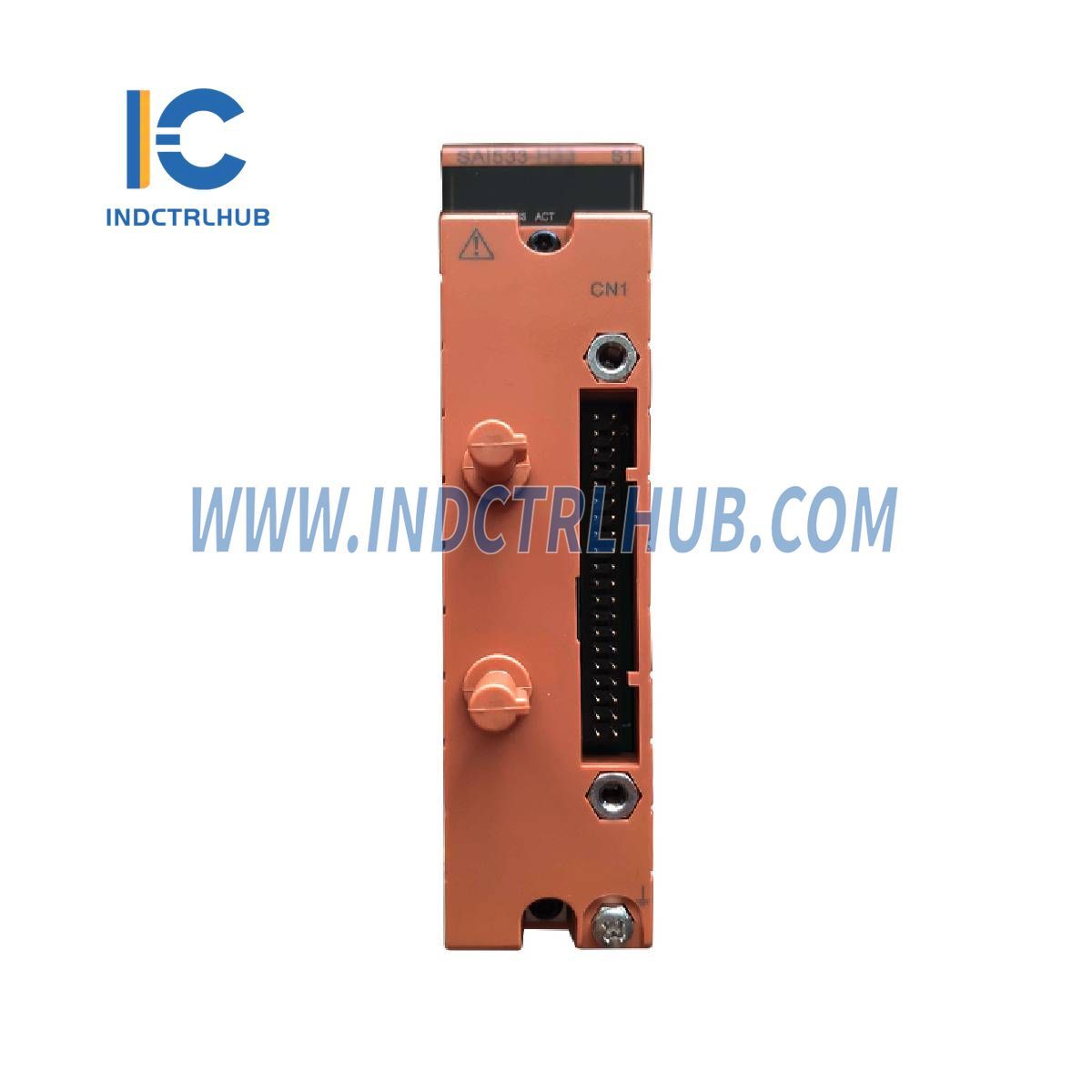

Analógový výstupný modul Yokogawa SAI533-H33 je robustná súčiastka navrhnutá pre priemyselné riadiace systémy Yokogawa, ktorá poskytuje signály 4 až 20 mA pre poľné zariadenia ako sú pohony alebo ventily. Tento modul s podporou HART obsahuje 8 izolovaných výstupných kanálov a podporuje dvojitú redundantnú konfiguráciu pre zvýšenú spoľahlivosť. S menovitým výstupným rozsahom 4 až 20 mA, presnosťou ±48 µA a rýchlou frekvenciou aktualizácie dát 40 ms je optimalizovaný pre presné riadenie v procesnej automatizácii. Váži približne 0,26 kg (alebo 0,33 kg s adaptérom rozhrania signálneho kábla), ponúka flexibilné možnosti pripojenia vrátane tlakových svorkovnicových terminálov, MIL káblov alebo špecializovaných signálnych káblov a spĺňa ISA štandard G3 pre náročné prostredia.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | SAI533-H33 |
| Popis | Analógový výstupný modul |
| Model | SAI533 |
| Počet výstupných kanálov | 8 kanálov, izolácia modulu |
| Menovitý výstupný rozsah | 4 až 20 mA |
| Maximálny rozsah garantovanej presnosti | 1,25 až 23 mA |
| Výstupný rozsah | 1,25 až 23 mA |
| Povolený odpor záťaže pri menovitom rozsahu | 230 až 600 Ω |
| Presnosť | ±48 µA |
| Frekvencia aktualizácie dát | 40 ms |
| Teplotný drift | ±16 µA/10 °C |
| Odolnosť voči napätiu | 1,5 kV AC medzi výstupným signálom a systémom po dobu 1 minúty |
| Maximálny odber prúdu | 5 V systém: 320 mA 24 V systém: 300 mA |
| Hmotnosť | Približne 0,26 kg (0,57 lb) (pre tlakový svorkovnicový blok alebo MIL kábel) Približne 0,33 kg (0,73 lb) (s adaptérom rozhrania signálneho kábla) |
| Externé pripojenie | Tlaková svorka, MIL kábel, špeciálny signálny kábel |
| Podpora PST | Dostupné (KS1) |
| HART komunikácia | Dostupné |
Špecifická konfigurácia
- Model/Číslo dielu: SAI533-H33
- Podrobnosti konfigurácie:
- Príponové kódy: -H (s HART komunikáciou), 3 (s ISA štandardom G3 a teplotou -20 až 70 °C), 3 (pravdepodobne preklep alebo varianta; interpretované ako súčasť konfigurácie -H33)
- V výzve neboli zadané žiadne kódy možností (napr. /A4S00 pre tlakový svorkovnicový blok nie je potvrdený)
