Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
NFDV551-P10/CCC01 |
|
Popis |

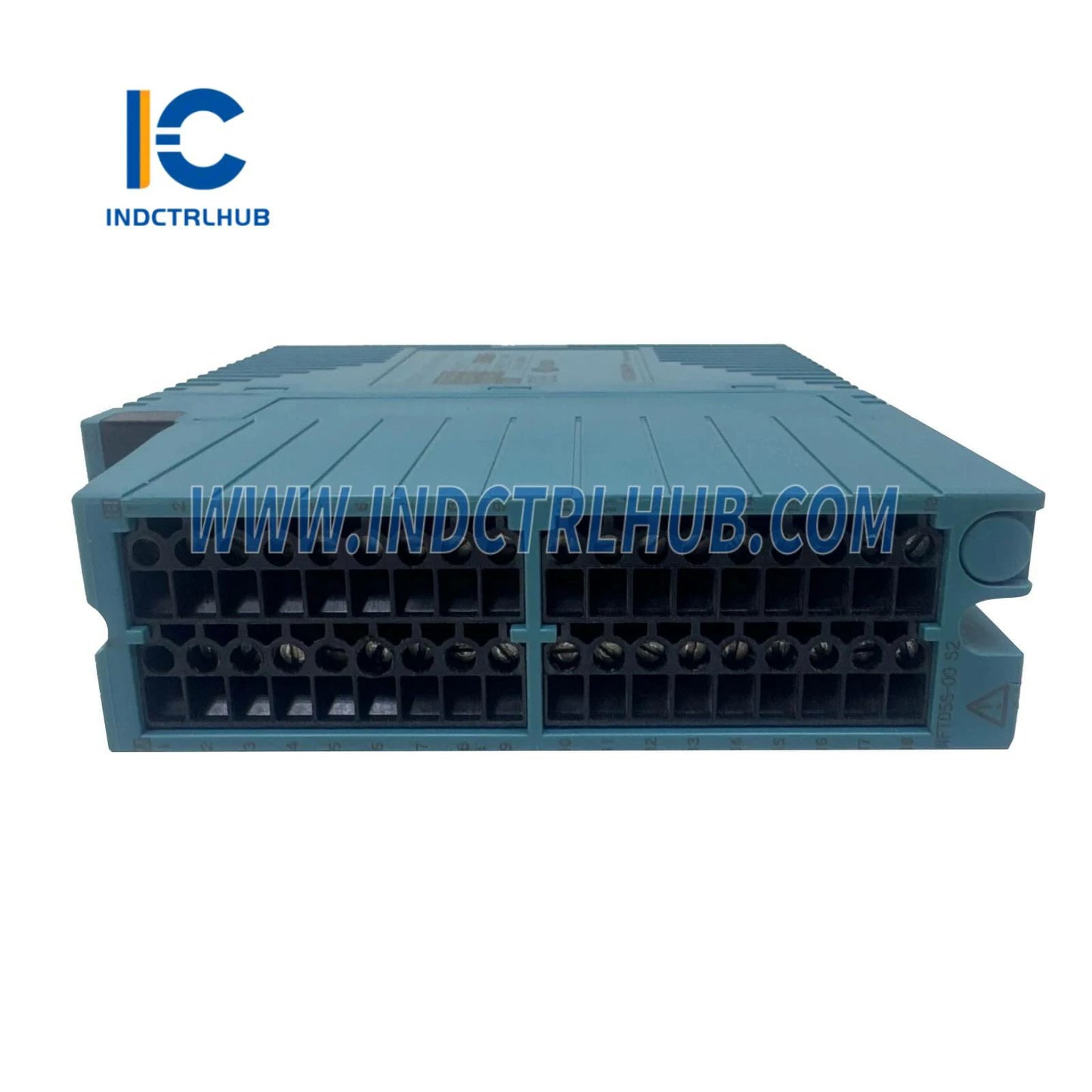

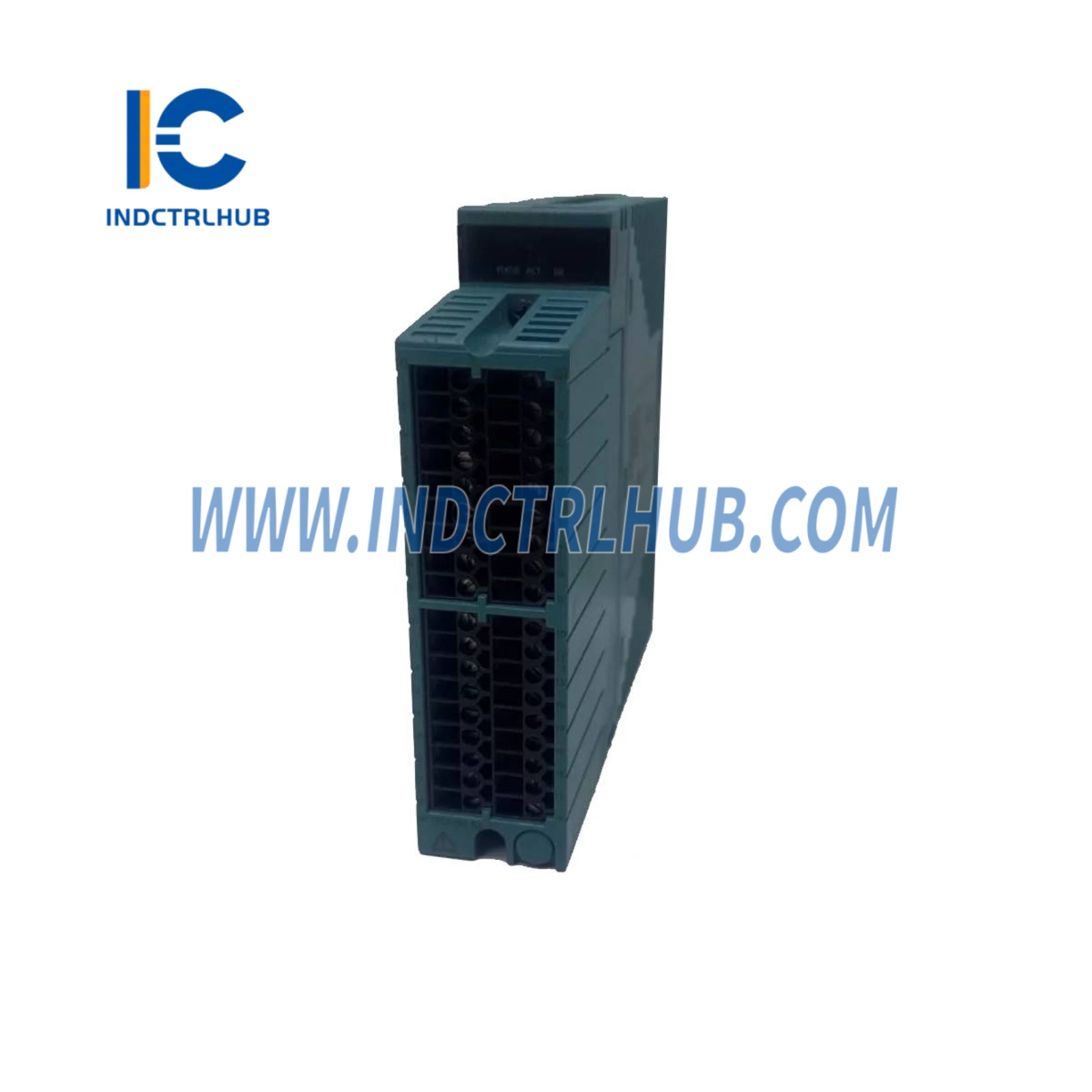

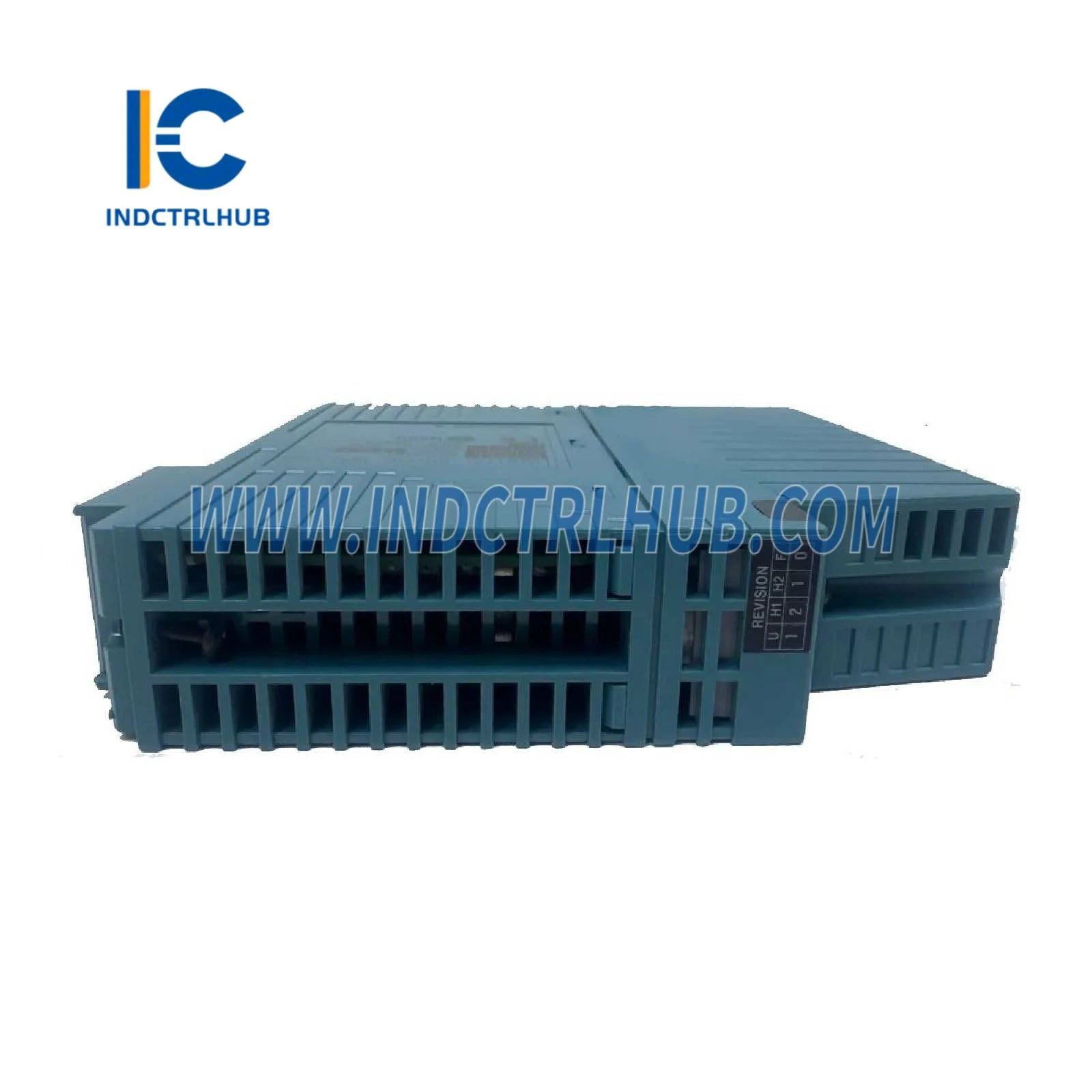

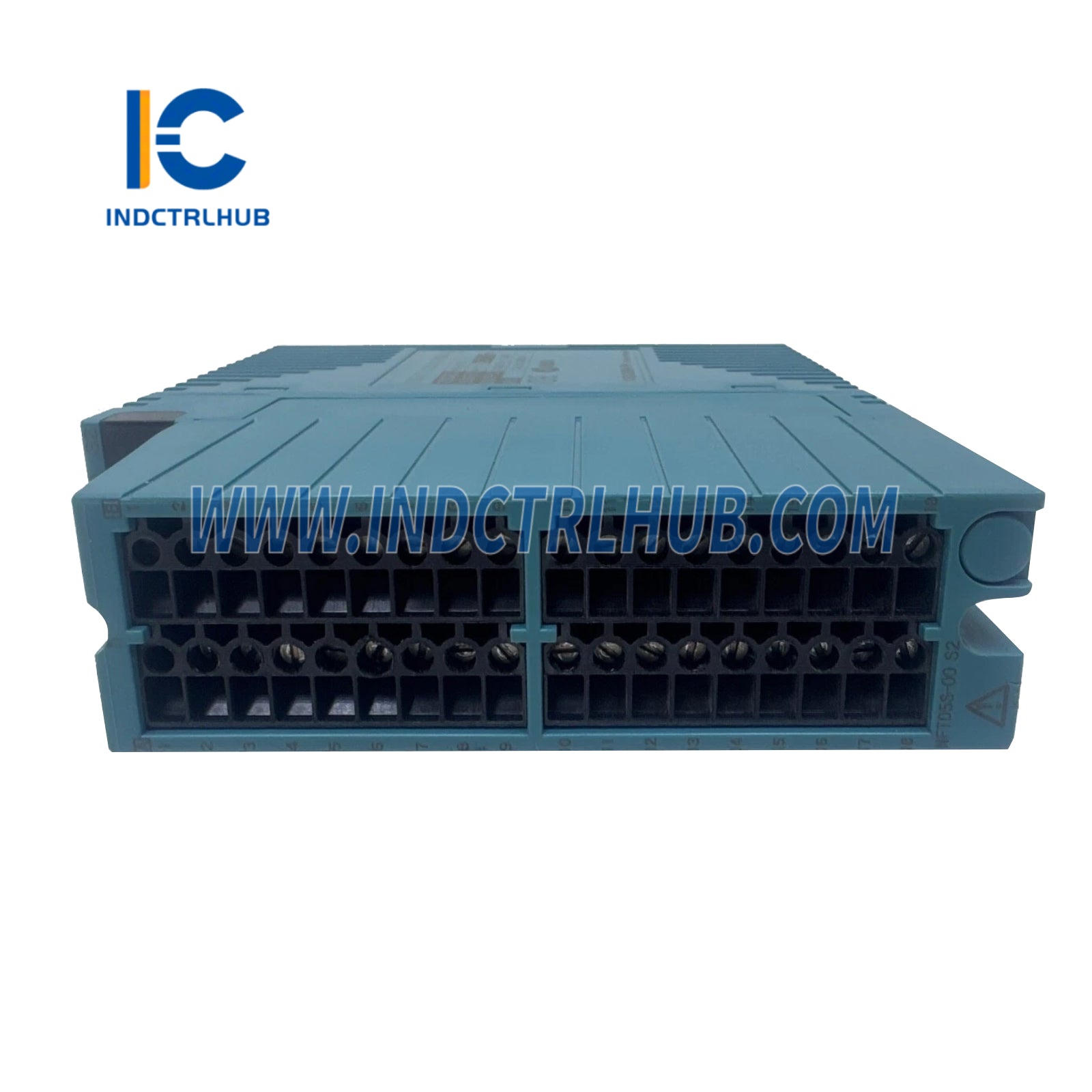

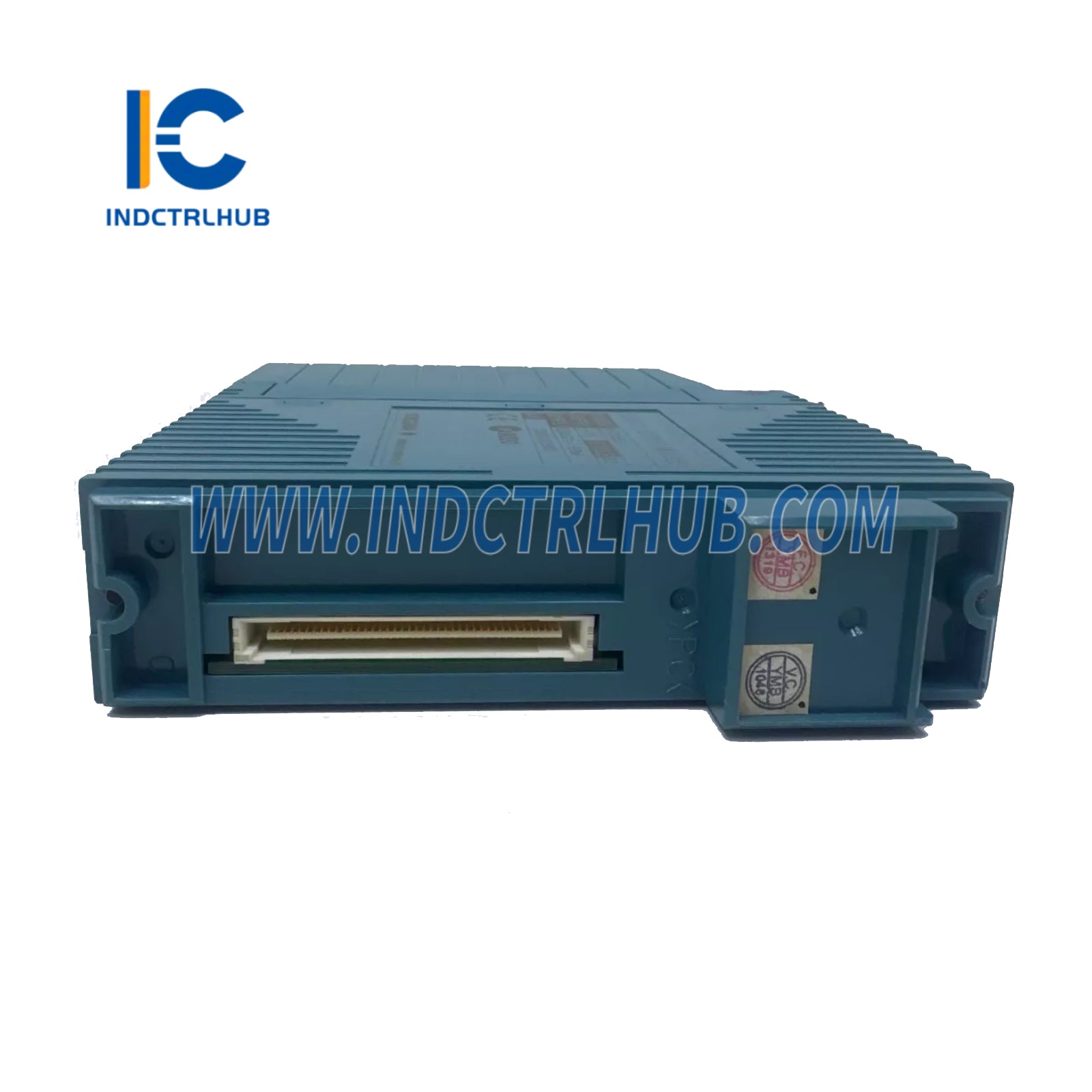

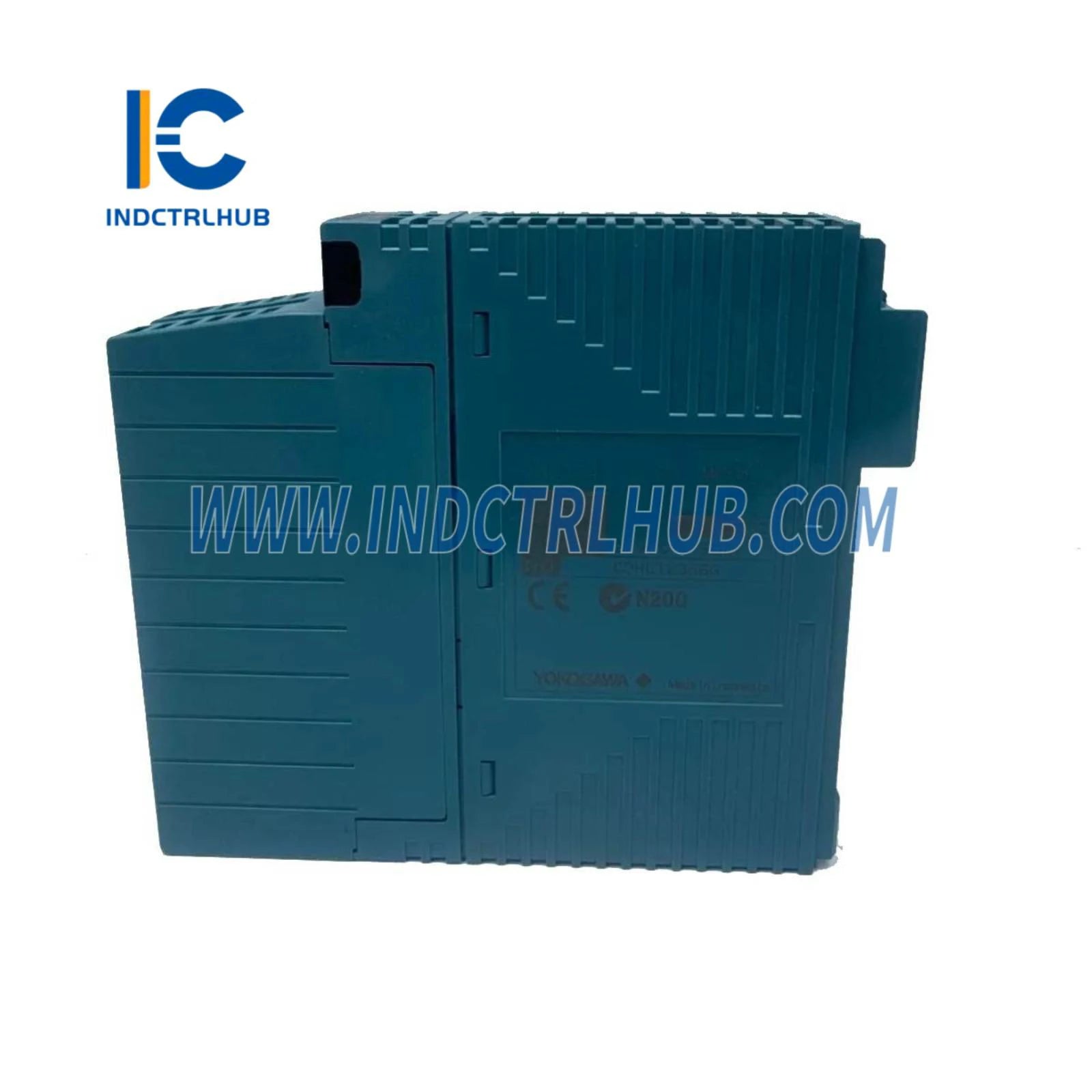

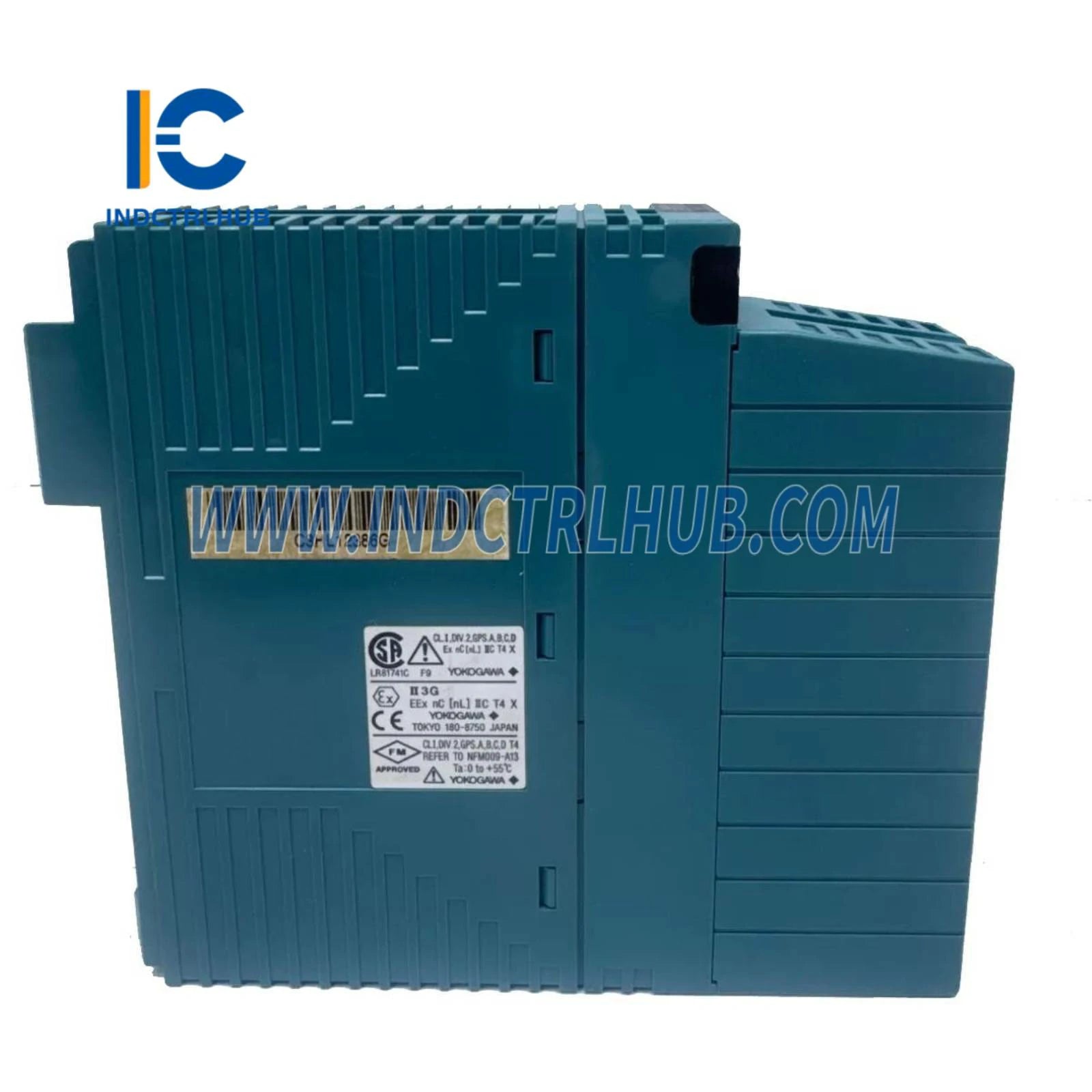

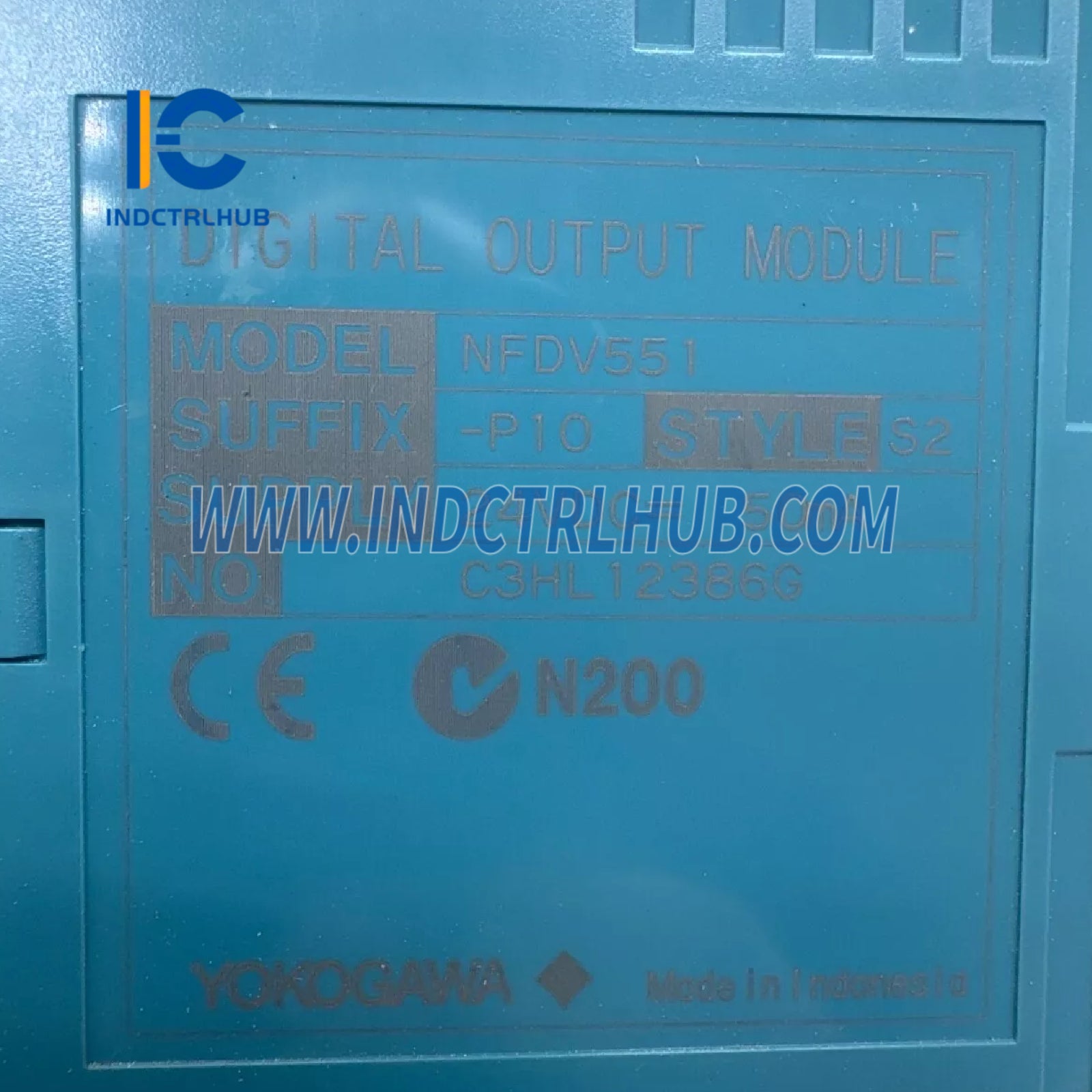

32-kanálový digitálny výstupný modul (24 V DC, izolovaný, MIL kryt konektora) |
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
NFDV551 |
|
Počet výstupných kanálov |
32 |
|
Menovité priložené napätie |
24 V jednosmerného prúdu |
|
Zaťažovacie napätie |
24 V jednosmerného prúdu, 50 mA |
|
Rozsah napätia napájania v teréne |
20,4 až 26,4 V DC |
|
Výstupné napätie ZAP (max.) |
2 V jednosmerného prúdu |
|
Únikový prúd (VYP) |
Max. 0,1 mA |
|
Výstupný formát |
Prúdový odber |
|
Maximálny záťažový prúd |
100 mA/kanál pri 26,4 V DC |
|
Povolené napätie |
- 2000 V AC medzi výstupom a systémom (1 min) - 500 V AC medzi spoločnými (1 min) |
|
Funkcie záložného výstupu |
HOLD / VYP / NO (výber používateľa) |
|
Funkcia stavového výstupu |
Funkcia stavu výstupu ZAP/VYP |
|
Čas odozvy výstupu |
≤ 3 ms |
|
Maximálny odber prúdu |
700 mA (5 V DC), 60 mA (24 V DC napájanie poľa) |
|
Hmotnosť |
Približne 0,2 kg |
|
Externé pripojenia |
Tlaková svorkovnica alebo kábel MIL konektora |
🔹 Konfigurácia modelu
|
Model |
Popis |
|---|---|
|
NFDV551 |
Digitálny výstupný modul, 32-kanálový, 24 V DC, izolovaný |
Rozpis kódu prípony (NFDV551-P10)
|
Prípona |
Popis |
|---|---|
|
-P |
Štandardný typ |
|
1 |
So súladom s ISA štandardom G3 |
|
0 |
Základný typ (bez zobrazenia stavu, bez ochrany proti výbuchu) |
🔹 Kódy volieb (súčasťou tejto časti)
|
Kód možnosti |
Popis |
|---|---|
|
/CCC01 |
S krytom konektora pre MIL kábel [Model: NFCCC01] |
🔹 Voliteľné príslušenstvo (štandardne nie je súčasťou balenia)
|
Kód možnosti |
Popis |
|---|---|
|
/D5S00 |
Svorka s tlakovým upínaním pre digitálny výstup [Model: NFTD5S-00] |
|
/D5S10 |
Svorka s tlakovým upínaním (s tlmičom prepätia) [Model: NFTD5S-10] |
