Product Description
Prehľad produktu

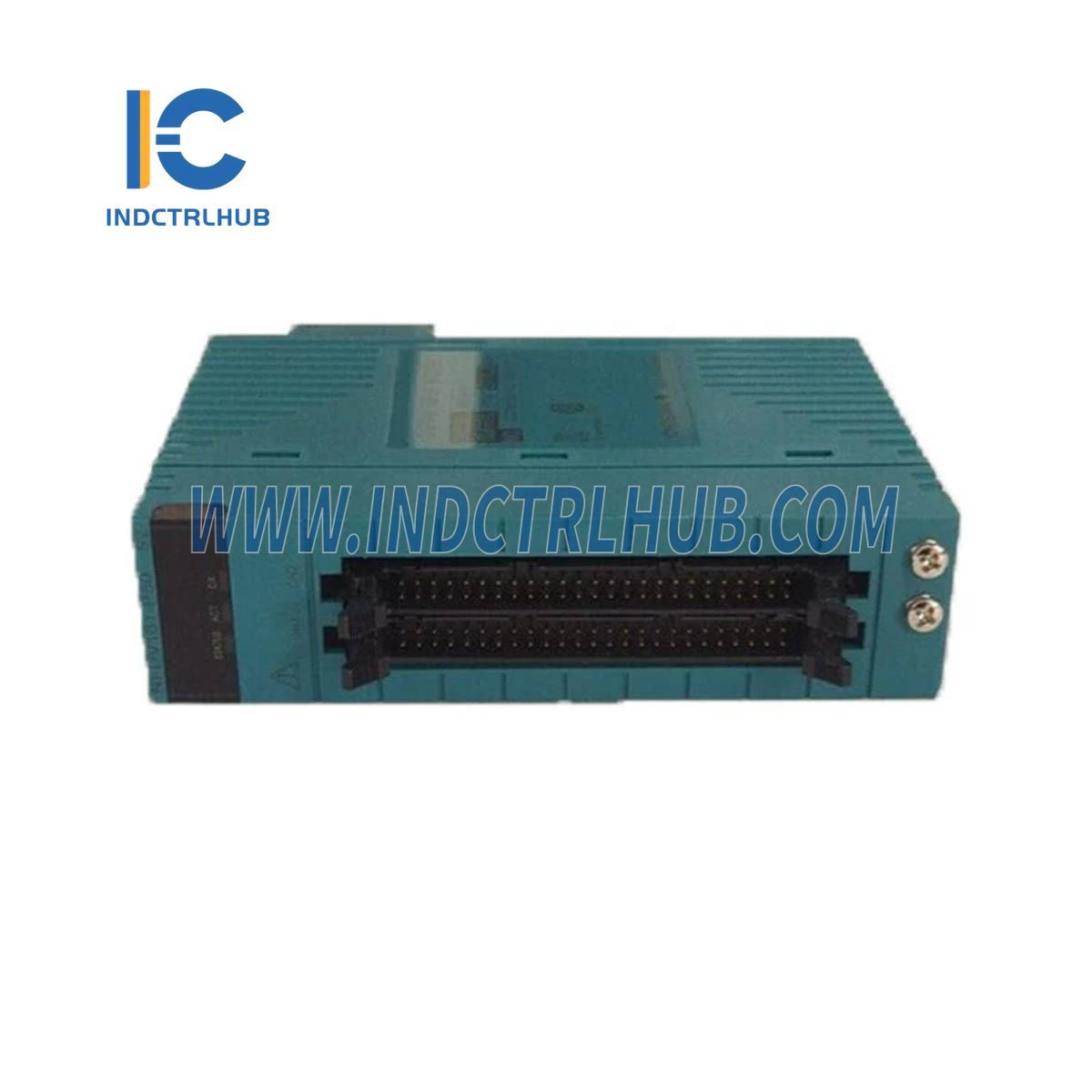

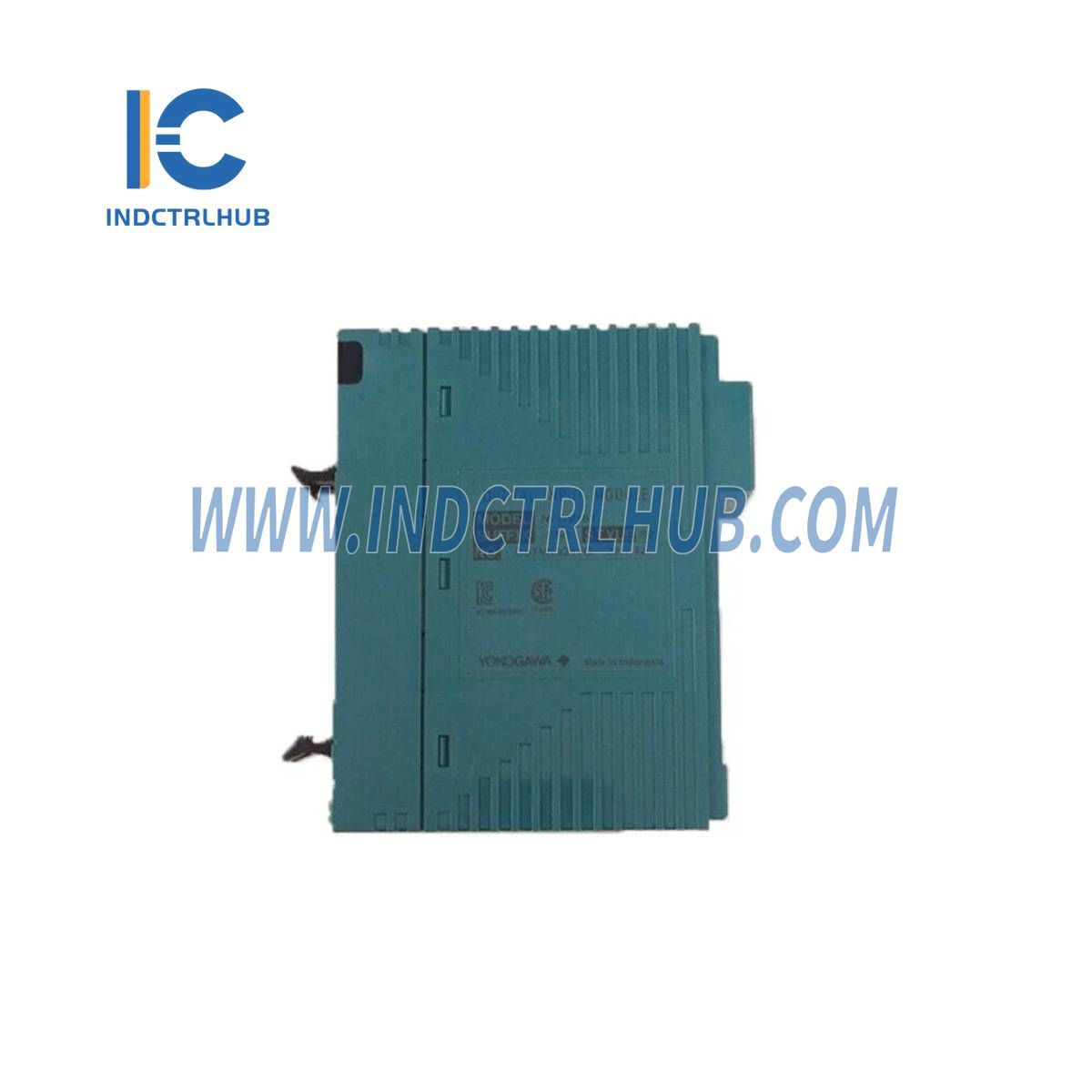

Analógový I/O modul Yokogawa NFAI841-S50 je neizolovaný modul navrhnutý pre priemyselné riadiace systémy Yokogawa, ktorý poskytuje osem analógových vstupných kanálov 4-20 mA a osem analógových výstupných kanálov 4-20 mA na podporu až ôsmich riadiacich slučiek. Tento modul štandardného typu, ktorý je súčasťou rodiny modulov Current/Voltage I/O, má rýchly cyklus obnovy dát 10 ms, ochranu proti preťaženiu vstupov a nastaviteľné napájanie vysielača cez piny. S kompaktnou hmotnosťou 0,3 kg a možnosťami svorkovnicových svoriek na tlak alebo káblov s MIL konektorom je navrhnutý pre spoľahlivý výkon v aplikáciách procesnej automatizácie.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Yokogawa |
| Číslo modelu/dielu | NFAI841-S50 |
| Popis | Analógový I/O modul |
| Model | NFAI841 |
| Počet I/O kanálov | 8-kanálový vstup / 8-kanálový výstup, neizolovaný |
| I/O signál | Vstup: 4 až 20 mA Výstup: 4 až 20 mA |
| Povolený vstupný prúd | 25 mA |
| Ochrana proti nadprúdu | Poskytnuté |
| Vstupný odpor | Napájanie ZAPNUTÉ: 250 Ω Napájanie VYPNUTÉ: 500 kΩ alebo viac |
| Povolený odpor záťaže | 0 až 750 Ω |
| Detekcia prerušení obvodu | 0,65 mA alebo menej |
| Presnosť | ±0,1 % z plnej škály |
| Cyklus obnovenia dát | 10 ms |
| Vstupný čas odozvy na skok | 100 ms |
| Výstupný čas odozvy na skok | 40 ms |
| Náhradný výstup | Nastavené pre každý kanál |
| Napájanie vysielača | 22,8 až 26,4 V (limit výstupného prúdu: 27 mA) |
| Nastavenie 2-vodičového alebo 4-vodičového vysielača | Pre každý kanál nastavením pinu |
| Teplotný drift | Max. ±0,01 %/°C |
| Maximálny odber prúdu | 310 mA (5 V DC) 500 mA (24 V DC) |
| Hmotnosť | 0,3 kg (0,66 lb) |
| Externé pripojenie | Tlaková svorka, MIL konektorový kábel |
| HART komunikácia | Nedostupné (pre konfiguráciu -S50) |
Špecifická konfigurácia
- Model/Číslo dielu: NFAI841-S50
- Podrobnosti konfigurácie:
- Príponové kódy: -S (štandardný typ), 5 (bez ochrany proti výbuchu), 0 (základný typ)
- Nie sú zadané žiadne kódové možnosti (napr. /A4S00 pre svorkovnicu tlakovej svorky nie je potvrdené v výzve)
