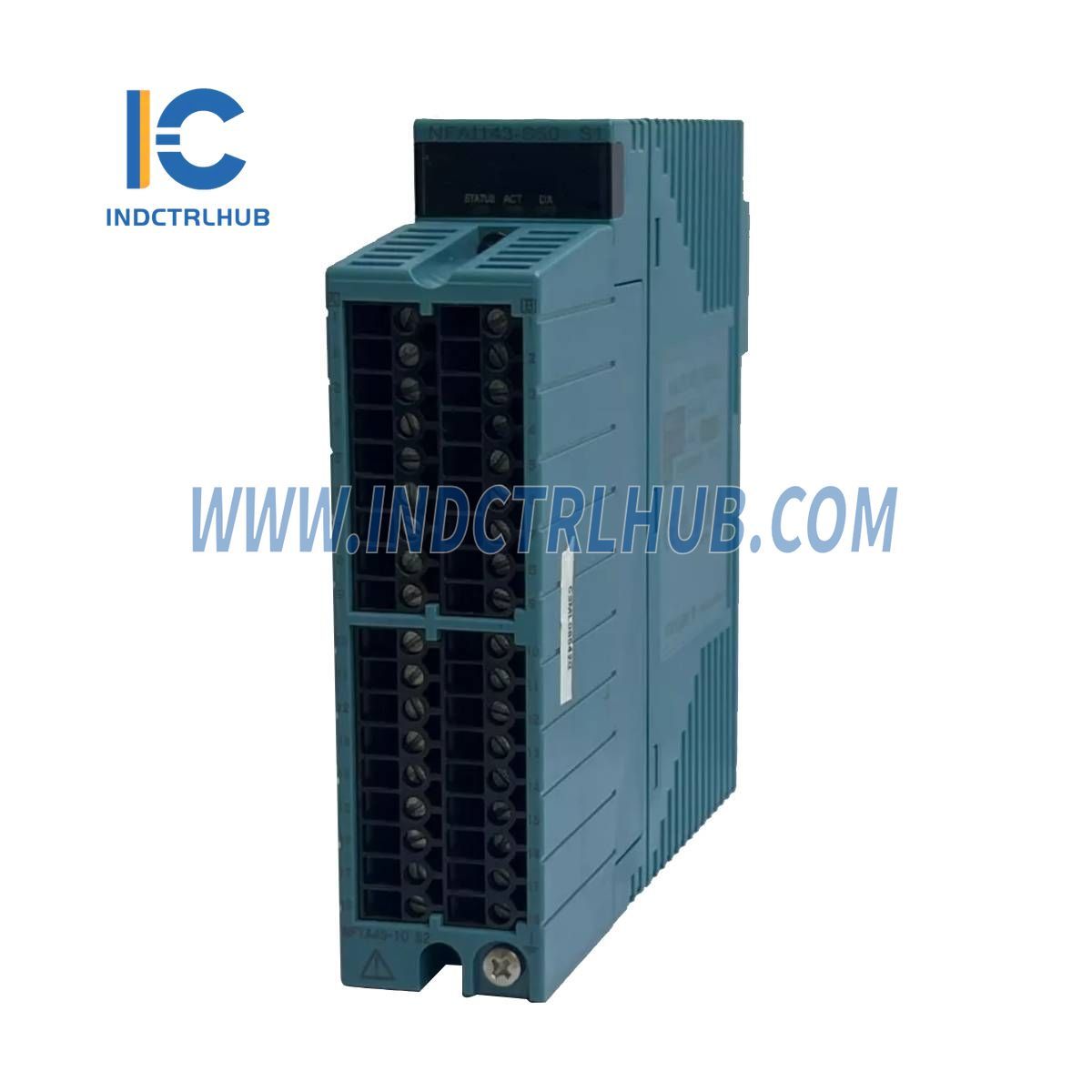

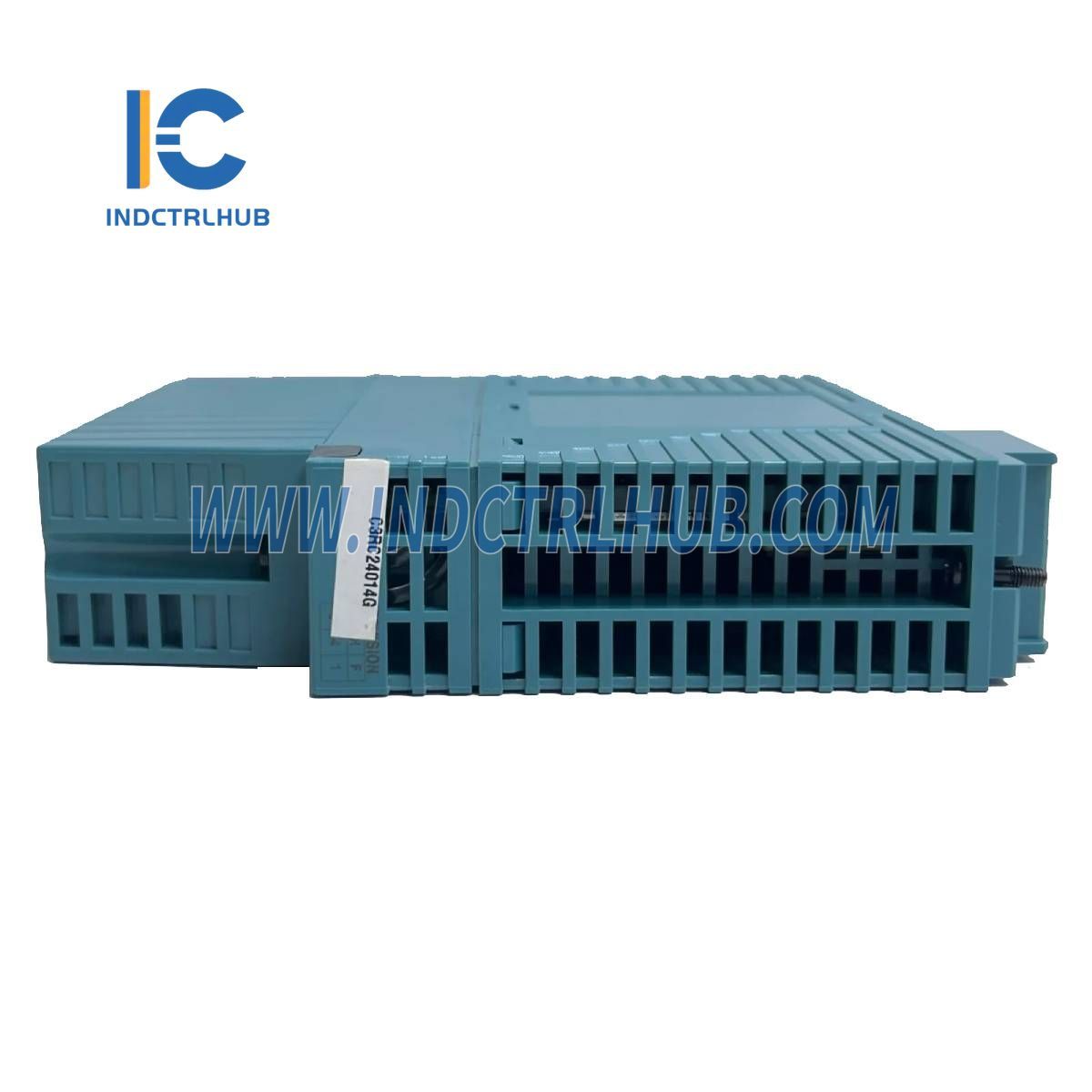

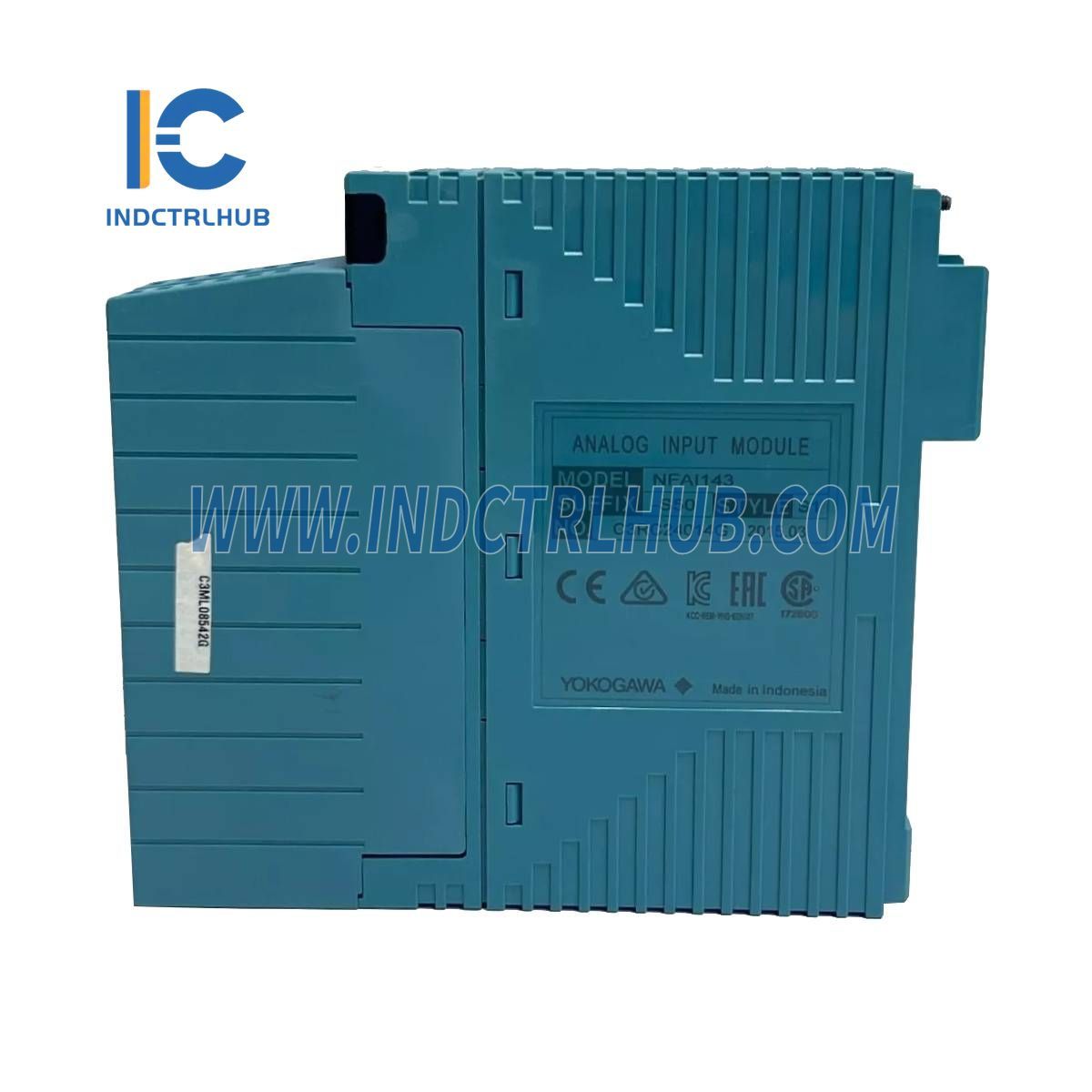

Yokogawa NFAI143-H50-S1 Analógový vstupný modul

Detaily produktu

• Výrobca: Yokogawa
• Model/Číslo dielu: NFAI143-H50-S1
• Popis: Analógový vstupný modul (4 až 20mA, 16-kanálový, izolovaný)

Kľúčové vlastnosti a špecifikácie

• Model: NFAI143 (*1) (*4)
• Počet vstupných kanálov: 16-kanálový vstup, izolovaný
• Vstupný signál: 4 až 20 mA
• Povolený vstupný prúd: 24 mA
• Izolačné napätie: Medzi vstupom a systémom: 1500 V AC po dobu 1 minúty (*3)
• Ochrana proti nadprúdu: Zabezpečená
• Vstupný odpor:
  • Napájanie ZAPNUTÉ: 250 Ω
  • Napájanie VYPNUTÉ: 500 kΩ alebo viac
• Presnosť: ±0,1 % z plného rozsahu
• Cykly obnovy dát: 10 ms
• Čas odozvy vstupného kroku: 100 ms
• Napájanie vysielača: 24,0 až 25,5 V (limit výstupného prúdu: 25 mA)
• Nastavenie 2-vodičového alebo 4-vodičového vysielača: Pre každý kanál nastavením pinu
• Teplotný drift: Max. ±0,01 %/°C
• Maximálny odber prúdu:
  • 230 mA (5 V DC)
  • 540 mA (24 V DC)
• Hmotnosť: 0,3 kg
• Externé pripojenie: Tlaková svorka, MIL konektorový kábel (*3)
• HART komunikácia: Dostupná (*2)

Kódy prípon

• -S: Štandardný typ
• -H: S HART komunikáciou
• 5: Bez ochrany proti výbuchu
• E: S ochranou proti výbuchu
• 0: Základný typ
• 1: S ISA štandardnou možnosťou G3

Kódy voliteľných funkcií

• /A4S00: S tlakovým svorkovnicovým blokom pre analóg (model: NFTA4S-00)
• /A4S10: S tlakovým svorkovnicovým blokom pre analóg (tlmič prepätia) (model: NFTA4S-10)
• /CCC01: S krytom konektora pre MIL kábel (model: NFCCC01)
