Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |

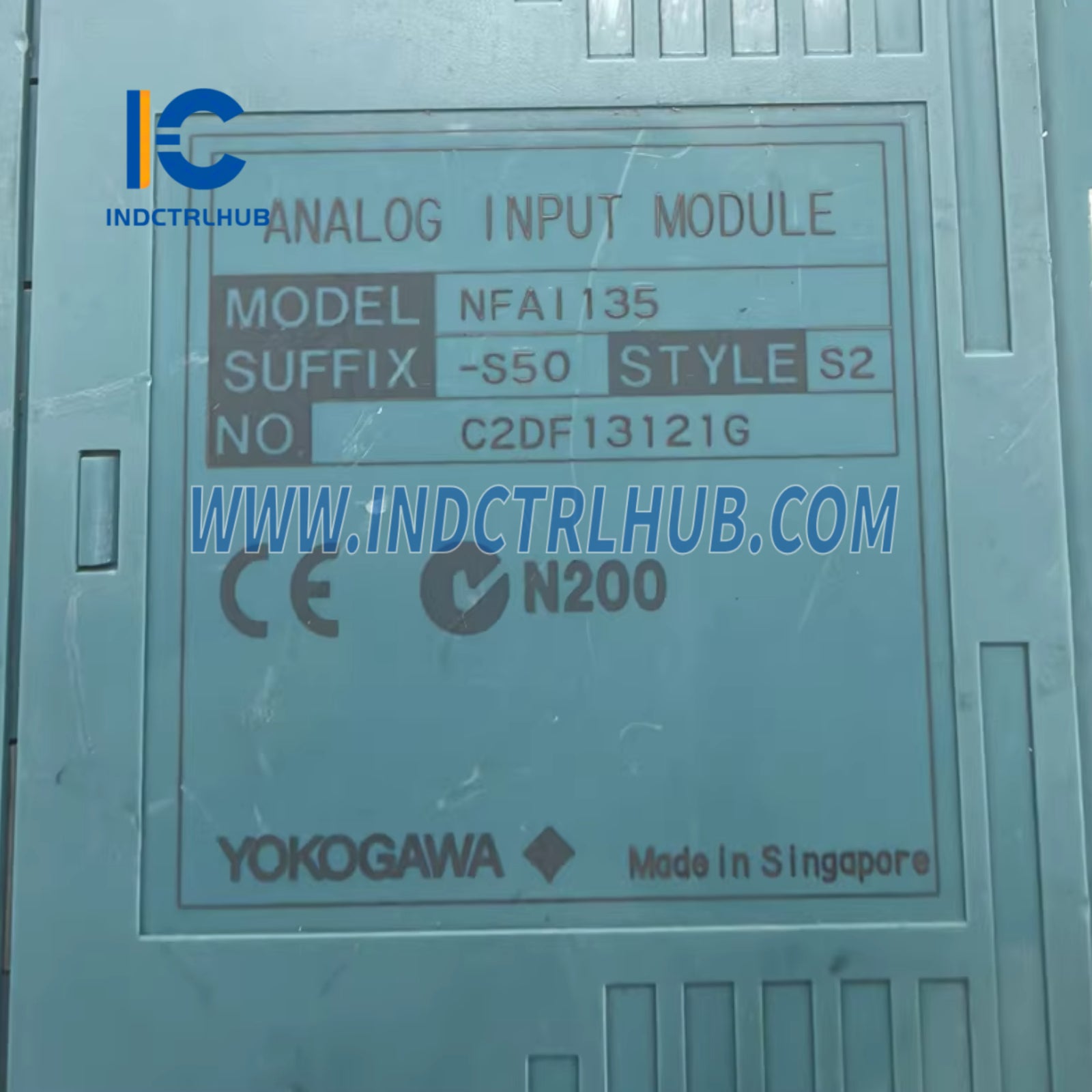

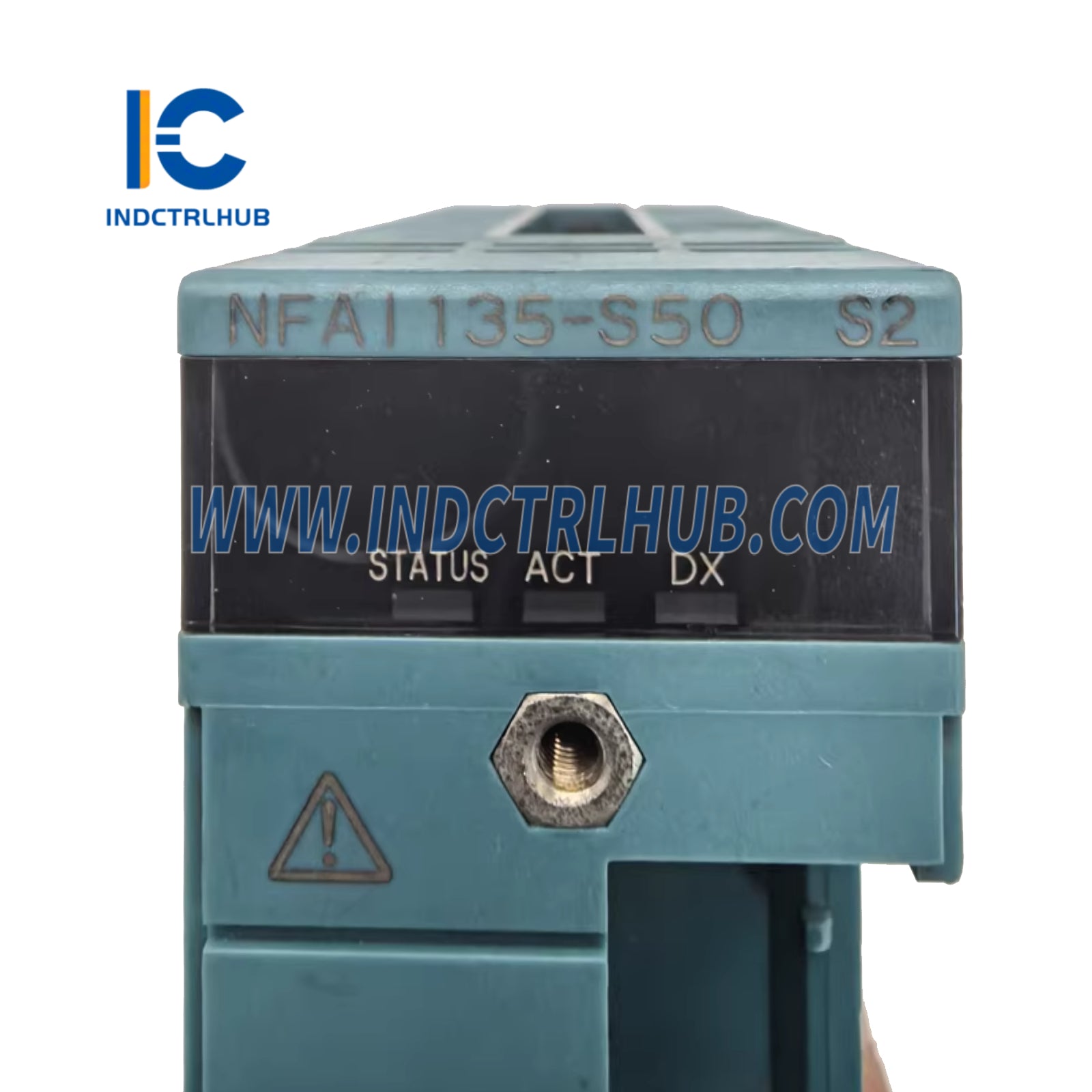

NFAI135-S50 |
|
Popis |
Modul analógového prúdového vstupu (8-kanálový, 4–20 mA, izolované kanály) |
🔹 Zhrnutie popisu

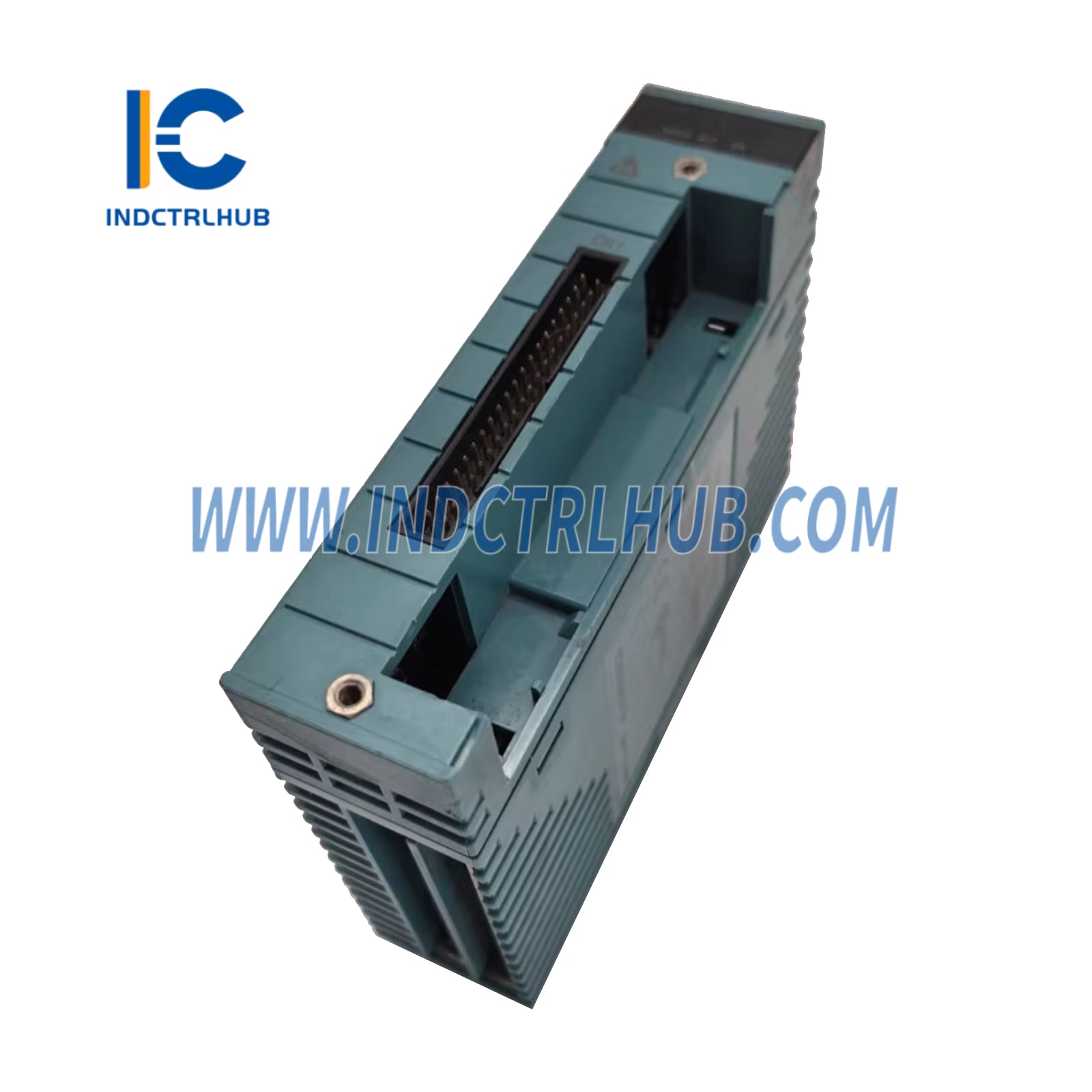

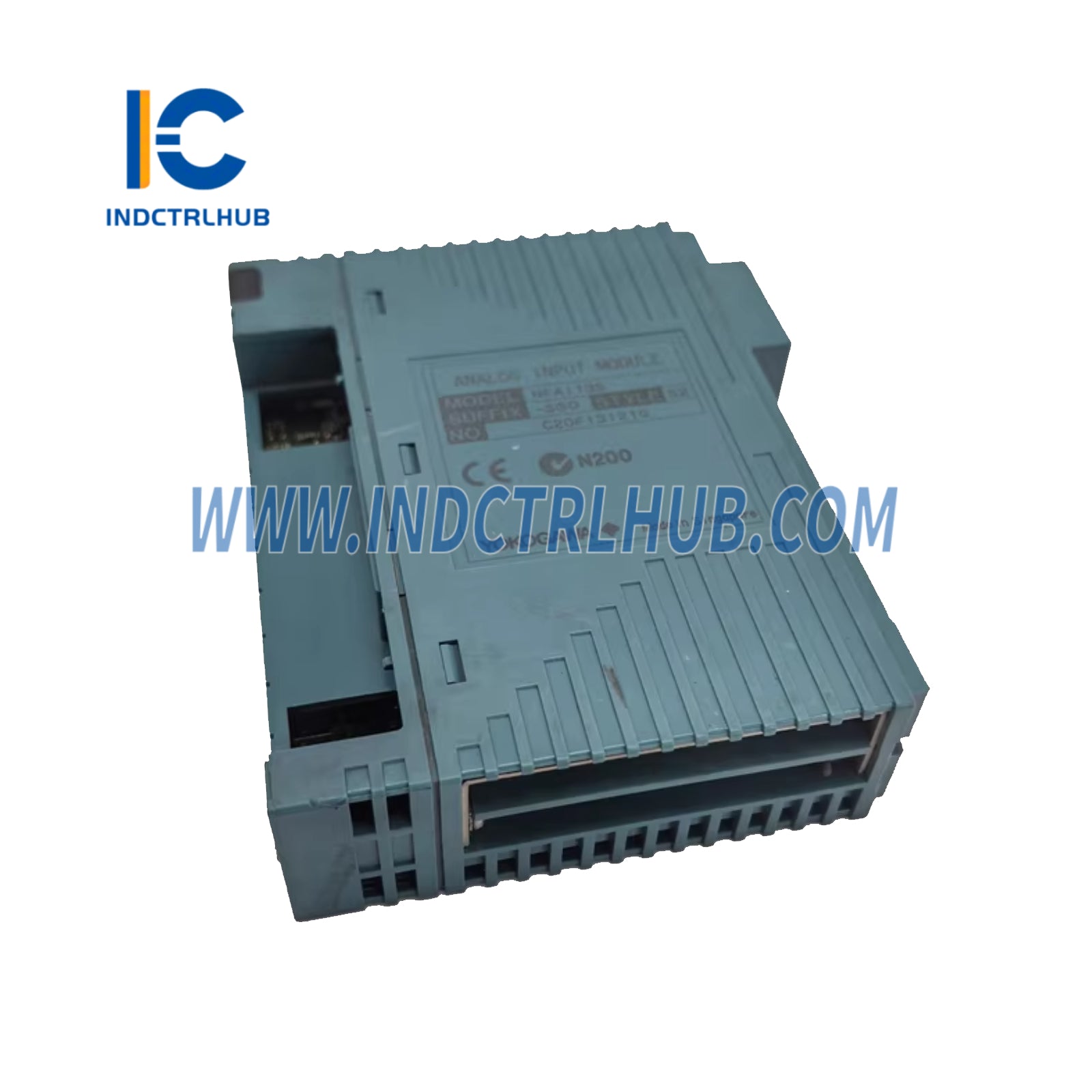

Modul NFAI135-S50 je 8-kanálový modul prúdu navrhnutý na prijímanie analógových signálov 4 až 20 mA. Každý kanál je izolovaný od systému aj od ostatných kanálov. Tento modul je ideálny pre vysoko spoľahlivé získavanie analógových signálov a podporuje HART komunikáciu (ak je objednaný s príponou -H, ktorá nie je prítomná v tejto verzii).
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Počet kanálov |
8-kanálový vstup (individuálne izolovaný) |
|
Typ signálu |
4 až 20 mA (len vstup) |
|
Povolený vstupný prúd |
maximálne 25 mA |
|
Ochrana proti nadprúdu |
Poskytnuté |
|
Odolné napätie |
500 V AC na 1 minútu (vstup-systém a kanál-kanál) |
|
Vstupný odpor |
250 Ω (keď je zapnutý) ≥500 kΩ (keď je napájanie vypnuté) |
|
Presnosť |
±0,1 % z plnej škály |
|
Cyklus obnovenia dát |
10 ms |
|
Čas odozvy kroku |
100 ms (vstup) |
|
Napájanie vysielača |
20,2 až 29,3 V DC |
|
Teplotný drift |
Max. ±0,01 % / °C |
|
Maximálny odber prúdu |
360 mA (5 V DC) 450 mA (24 V DC) |
|
Hmotnosť |
Približne 0,3 kg |
|
Externé pripojenie |
Tlaková svorka, MIL konektorový kábel |
|
HART komunikácia |
Nie je dostupné v tejto konkrétnej konfigurácii (len prípona -S50) |
🔹 Rozpis modelu a kódu prípony
|
Model |
NFAI135 – 8-kanálový modul analógového vstupu (4 až 20 mA, izolované kanály) |
|---|---|
|
-S |
Štandardný typ |
|
5 |
Bez ochrany proti výbuchu |
|
0 |
Základná konfigurácia bez možností ISA G3/životného prostredia |
🔹 Voliteľné príslušenstvo
|
Kód možnosti |
Popis |
|---|---|
|
/13S00 |
Svorka tlaku s blokom svoriek pre izolovaný analóg [Model: NFTI3S-00] |
|
/13S10 |
Svorka tlaku s blokom svoriek a absorbérom prepätia [Model: NFTI3S-10] |
|
/CCC01 |
Kryt konektora pre MIL kábel [Model: NFCCC01] |
