Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
FU20-10-T1-NPT |
|
Popis |

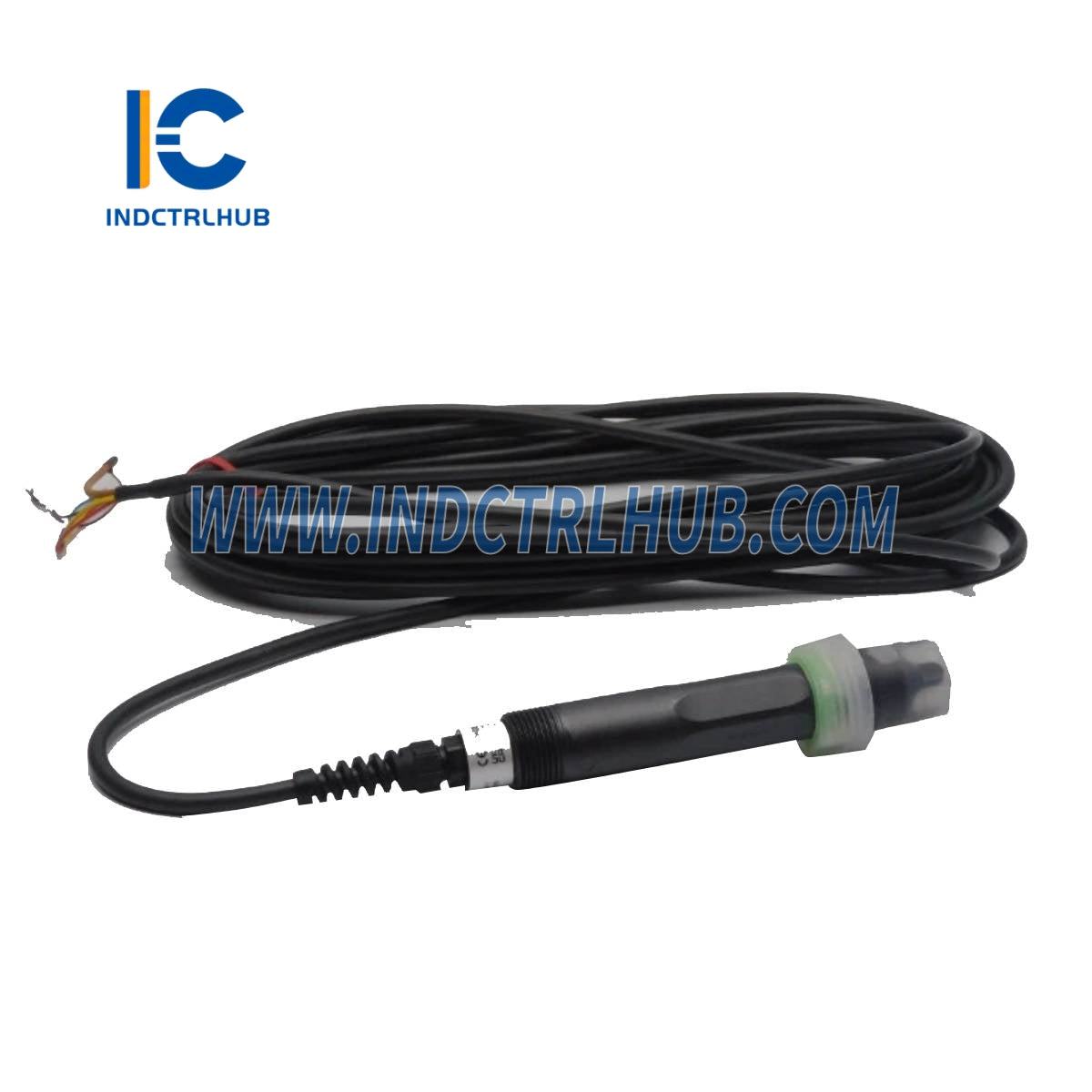

Kombinovaný pH senzor s Pt1000 teplotným senzorom, NPT pripojenie |
🔹 Všeobecné špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Meracie prvky |
- pH sklenená elektróda- Referencia strieborný chlorid- Pevná platina elektróda- Pt1000 teplotný senzor |
|
Referenčný systém |
Ag/AgCl so saturáciou KCl |
|
Izotermický bod |
pH 7 / 3,3 M KCl |
🔹 Navlhčené časti
|
Komponent |
Materiál |
|---|---|
|
Telo senzora |
NPT/FSM: PPS GF40, FTD: PVDF (GF25+TZ24) |
|
Uzemňovací kolík |
Pevné platina |
|
Merací senzor |
G-sklo |
|
LE sklenená trubica |
AR-sklo |
|
O-krúžok |
Viton |
|
Referenčná spojka |
Pórovitý PTFE |
🔹 Funkčné špecifikácie (pri 25 °C)
|
Parameter |
Špecifikácia |
|---|---|
|
Impedancia skla |
Tvar kupoly: 200 MΩ nominálnePlochý povrch: 700 MΩ nominálne |
|
Odpor spojky |
1,0 až 10 kΩ |
|
Typ spojky |
Bez prúdenia, dvojitá spojka |
|
Teplotný prvok |
Pt1000 / Pt100 (v súlade s IEC 751) |
|
Asymetrický potenciál |
8 ± 15 mV |
|
Sklon |
> 96 % teoretickej hodnoty |
|
Poznámka |
Teplotný senzor slúži na kompenzáciu/indikáciu, nie na riadenie procesu |
🔹 Dynamické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Čas odozvy pH |
t90 < 15 sek (z pH 7 na 4 krok) |
|
Čas odozvy teploty |
Dóm: t90 < 1 min (krok 10 °C)Plochý: t90 < 4 min (krok 10 °C) |
|
Čas stabilizácie (pH) |
< 2 min (pre zmenu 0,02 pH jednotky za 10 sekúnd) |
🔹 Mechanické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Maximálny krútiaci moment (telo senzora) |
NPT / FSM: 12 NmFTD: 8 Nm |
🔹 Environmentálne podmienky
|
Parameter |
Špecifikácia |
|---|---|
|
Teplota skladovania |
-10 až 50 ºC (14 až 122 ºF) |
|
Hodnotenie vodotesnosti |
IP67 (v súlade s IEC 60529) |
🔹 Podrobnosti o doprave
|
Model |
Veľkosť balenia (mm) |
Veľkosť (palce) |
Hmotnosť (max.) |
|---|---|---|---|
|
FU20-10 |
410 x 130 x 75 |
16,1 x 5,1 x 3,0 |
0,92 kg (2,02 lbs) |
