Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
ASR133-S00/SR3S0 |
|
Popis |

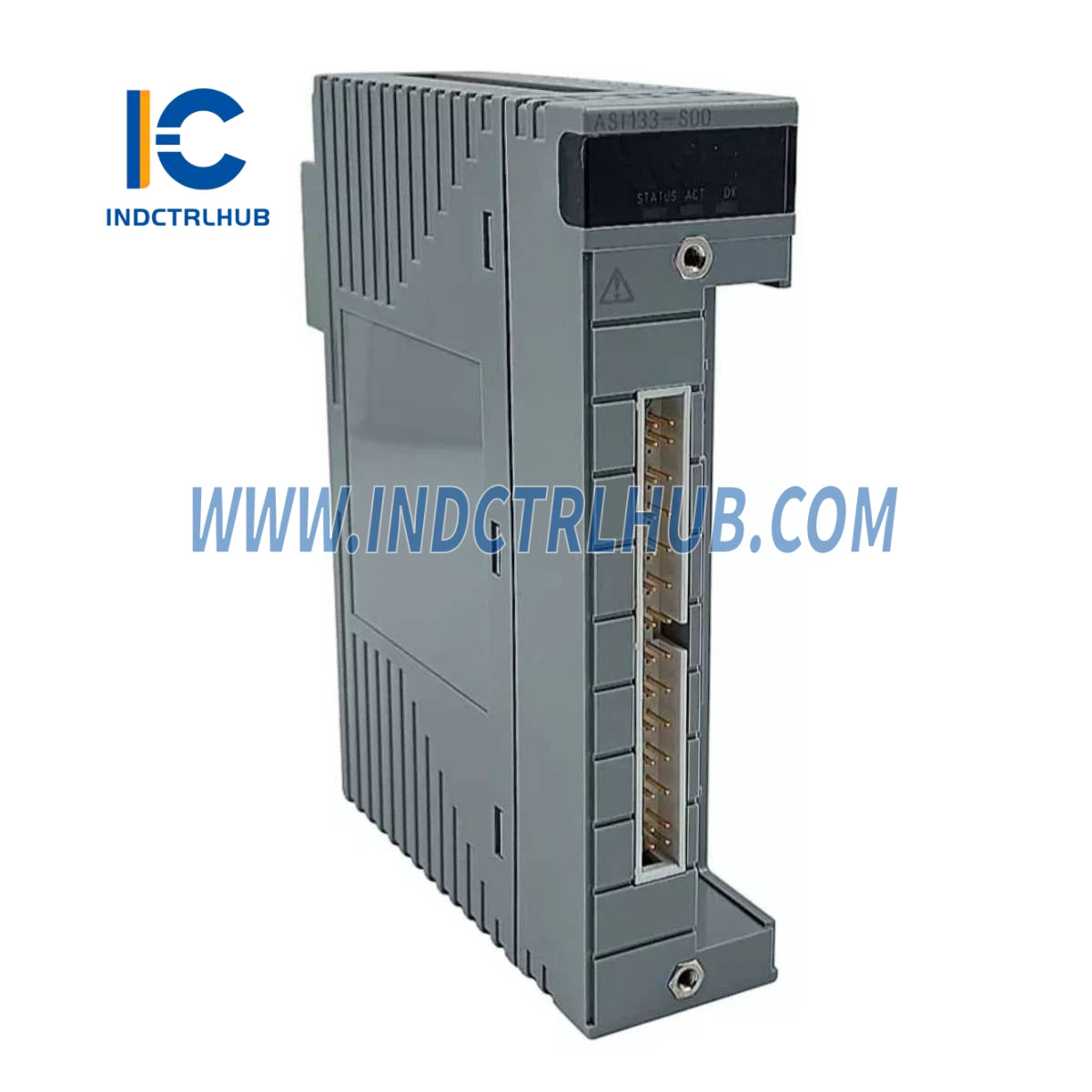

8-kanálový RTD/POT vstupný modul so zabudovanou bariérou, izolované kanály, štandardný typ |
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
ASR133 |
|
Vstupné kanály |
8 kanálov (izolované) |
|
Podporované vstupy |
RTD (2, 3, 4-vodičové): Pt50, Pt100, Pt200, Pt500, Pt1000 (IEC 60751); Ni100, Ni200 (DIN 43760); Ni120 (Minco)POT (0–10 kΩ, 3-vodičové) |
|
Povolené vstupné napätie |
±5 V |
|
Povolené napätie |
1500 V AC |
|
Vstupný odpor (zapnuté/vypnuté napájanie) |
≥ 1 MΩ |
|
Presnosť (pri 23 °C) |
- Pt50, Pt100, Ni100, Ni200, Ni120: ±150 mΩ - Pt200: ±300 mΩ - Pt500: ±600 mΩ - Pt1000: ±1,2 Ω - POT: ±2 Ω |
|
Povolený celkový odpor signálu |
50 Ω na záťaž |
|
Merací prúd |
150 µA |
|
Teplotný drift |
- Pt50, Pt100, Ni100, Ni200, Ni120: ±325 mΩ/10 °C - Pt200: ±650 mΩ/10 °C - Pt500: ±1,3 Ω/10 °C - Pt1000: ±2,6 Ω/10 °C - POT: ±5,2 Ω/10 °C |
|
Obdobie aktualizácie dát |
≤ 1 sekunda |
|
Detekcia vypálenia |
Konfigurovateľné (všetky kanály: Nie je dostupné / Dostupné - HORE/DOLE) |
|
Spotreba prúdu |
150 mA (5 V DC), 60 mA (24 V DC) |
|
Hmotnosť |
0,3 kg |
|
Externé pripojenie |
Svorka s tlakovým upínaním [Model: ATSR3S-0] |
|
Typ bariéry |
Izolované rozhranie |
|
Zhoda EMC |
RCM: EN 55011 Trieda A Skupina 1 |
🔹 Vnútorná bezpečnosť a schválenia
|
Typ schválenia |
Popis |
|---|---|
|
Schválenie FM |
Súvisiace zariadenie s vnútornou bezpečnosťou pre: Trieda I, II, III Oddiel 1, skupiny A–G Trieda I, zóna 0, skupina IIC |
|
Nezápalné |
Trieda I, oddiel 2, skupiny A–D |
|
Teplotný kód |
T4 |
🔹 Konfigurácia modelu
|
Model |
Popis |
|---|---|
|
ASR133-S00 |
Vstupný modul RTD/POT s integrovanou bariérou, 8-kanálový, izolovaný, štandardný typ |
Rozpis kódu prípony
|
Prípona |
Popis |
|---|---|
|
-S |
Štandardný typ |
|
-00 |
Pevné (vždy 0) |
🔹 Kódy možností
|
Kód možnosti |
Popis |
|---|---|
|
/SR3S0 |
Tlakový svorkový terminál pre RTD/POT (Model: ATSR3S-0) |
|
/SR3D0 |
Dvojitý redundantný tlakový svorkový terminál pre RTD/POT (Model: ATSR3D-0) |
