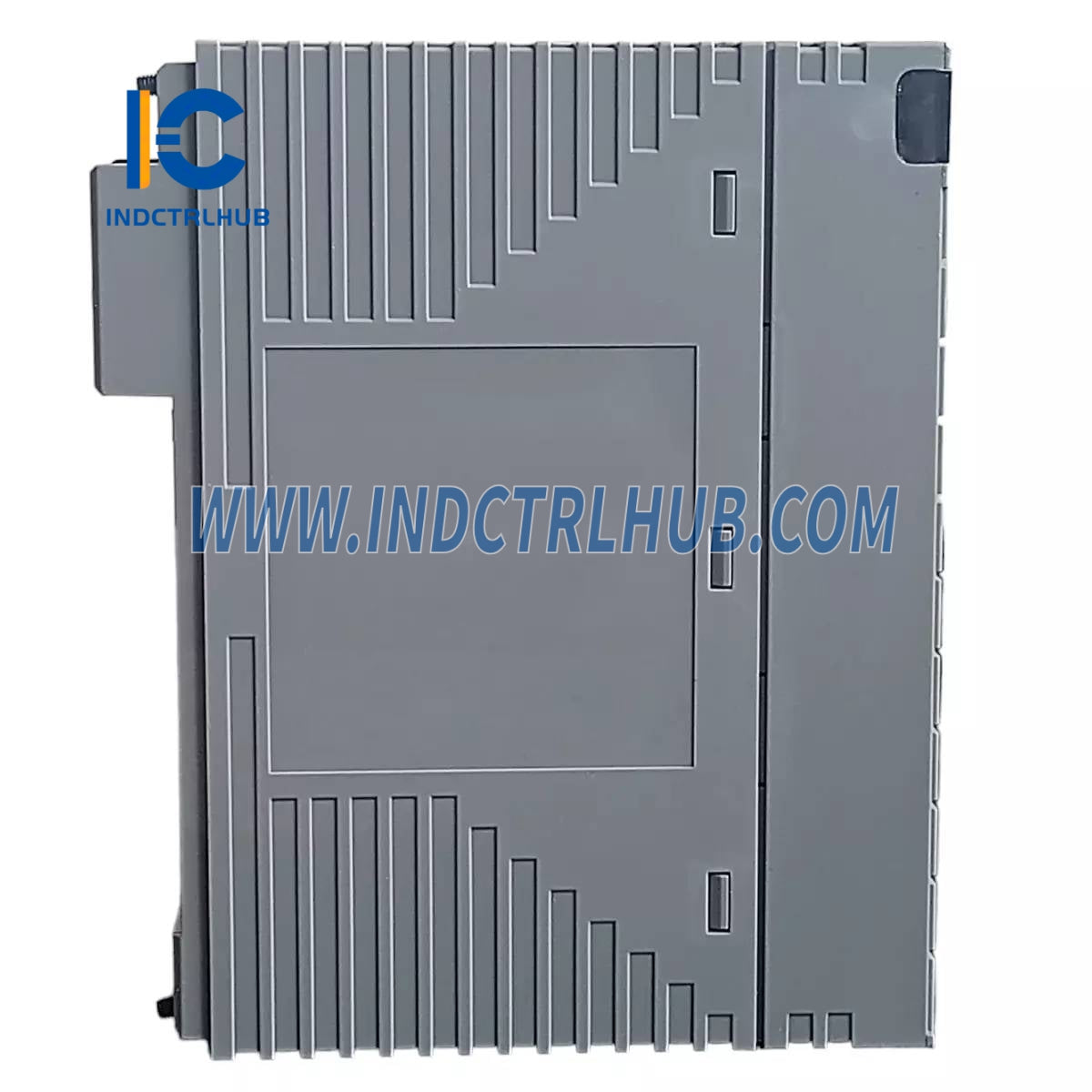

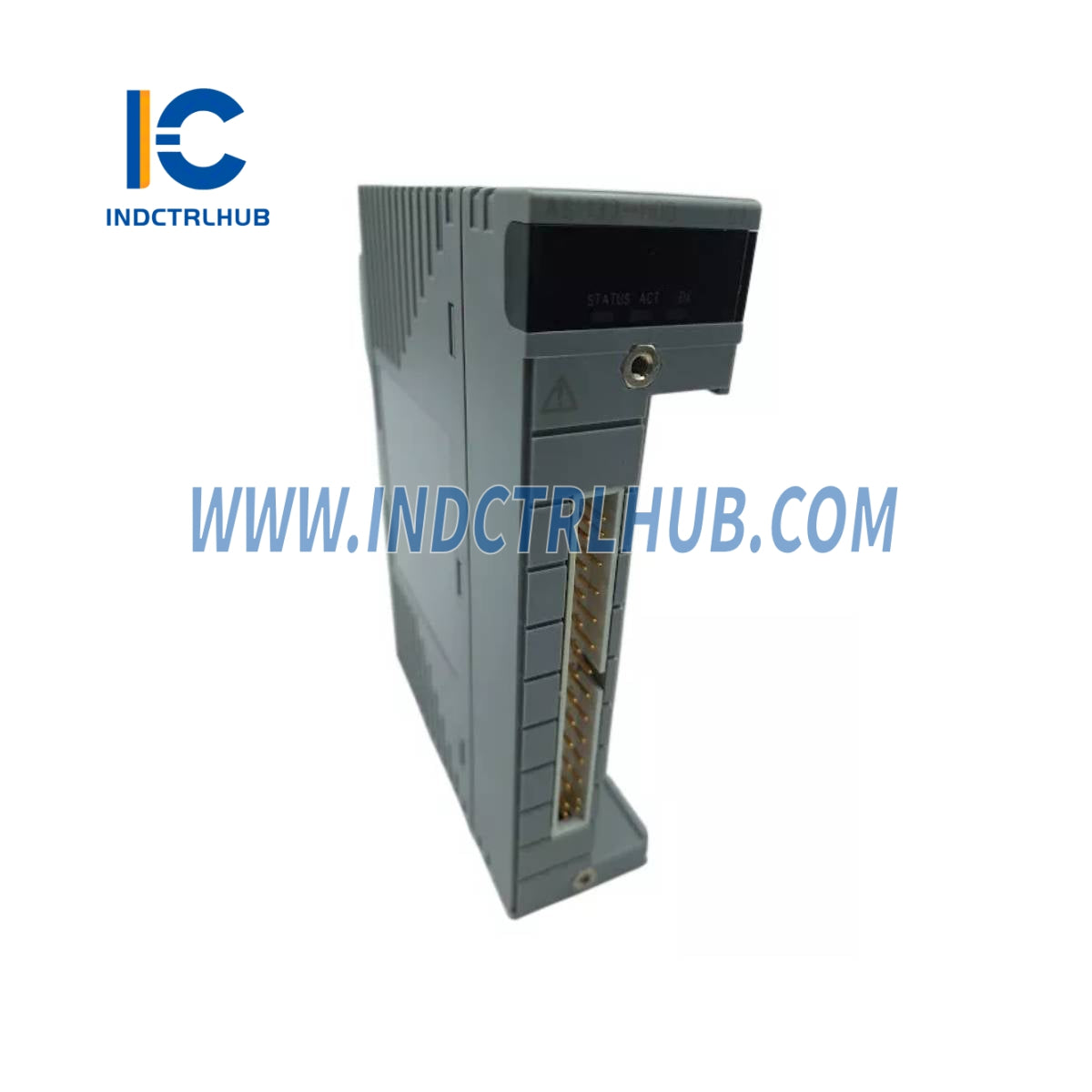

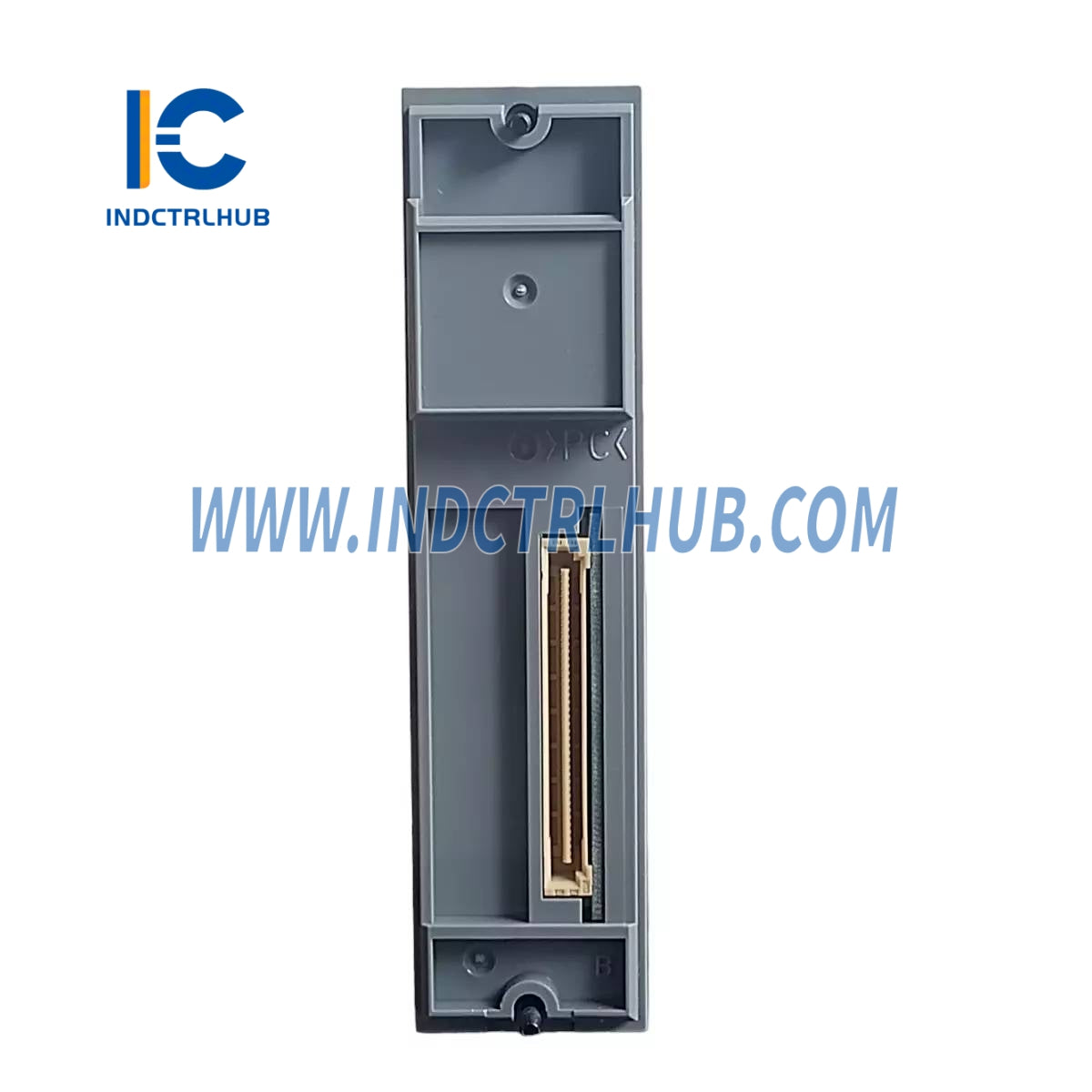

Yokogawa ASI133-H00/ATSA3S 8-kanálový analógový vstupný modul

Yokogawa ASI133-H00/ATSA3S 8-kanálový analógový vstupný modul

  • Manufacturer: Yokogawa

  • Product No.: ASI133-H00/ATSA3S

  • Condition:1000 skladom

  • Product Type: 8-kanálový analógový vstupný modul

  • Product Origin: Japan

  • Payment: T/T, Western Union

  • Weight: 300g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7 Podpora
  • 30-dňové vrátenie tovaru
  • Rýchle doručenie

__ Všeobecné informácie


Výrobca

Yokogawa

Model/Číslo dielu

ASI133-H00/ATSA3S

Popis

8-kanálový analógový vstupný modul s integrovanou bariérou, HART komunikáciou, izolovanými kanálmi


_


_

__ Technické špecifikácie


Položka

Špecifikácia

Model

ASI133

Vstupné kanály

8 kanálov (izolované)

Vstupný signál

4 až 20 mA

Povolený vstupný prúd

Až do 22,5 mA

Medzné napätie

1500 V AC

Vstupný odpor (zapnuté napájanie)

2-vodičové: 400_750 _4-vodičové: 485_925 _

Vstupný odpor (vypnuté napájanie)

_ 1 M_

Presnosť

±16 µA

Čas odozvy kroku

100 ms

Obdobie aktualizácie dát

10 ms

Napájanie vysielača

_ 16 V DC (limit výstupného prúdu: 20 mA)

Maximálne normálne vstupné napätie v režime (4-vodičové)

25 V

Teplotný drift

±16 µA na 10 °C

Spotreba prúdu

150 mA pri 5 V DC450 mA pri 24 V DC

Hmotnosť

Približne 0,3 kg

Externé pripojenie

Tlakový svorkový terminál (séria ATSA3_)

Komunikácia HART

Podporované (cez príponu _-H_)

Typ bariéry

Izolované rozhranie

Súlad s EMC

RCM: EN 55011 Trieda A Skupina 1


_


_

__ Vnútorná bezpečnosť a schválenia


Typ Schválenia

Popis

Schválenie FM

Pridružené intrinsicky bezpečné zariadenie pre:

- Trieda I, II, III, Div. 1, Skupiny A__

- Trieda I, Zóna 0, Skupina IIC

Nezápalný

Trieda I, Div. 2, Skupiny A__

Teplotný kód

T4


_


_

__ Konfigurácia modelu


Model

Popis

ASI133-H00

Modul analógového vstupu so zabudovanou bariérou, 4_20 mA, 8-kanálový, izolovaný, HART

_

Rozpis kódu prípony


Prípona

Popis

-S

Štandardný typ

-H

S komunikáciou HART

0

Vždy 0

0

Vždy 0


_


_

__ Kódy volieb


Kód možnosti

Popis

/SA3S0

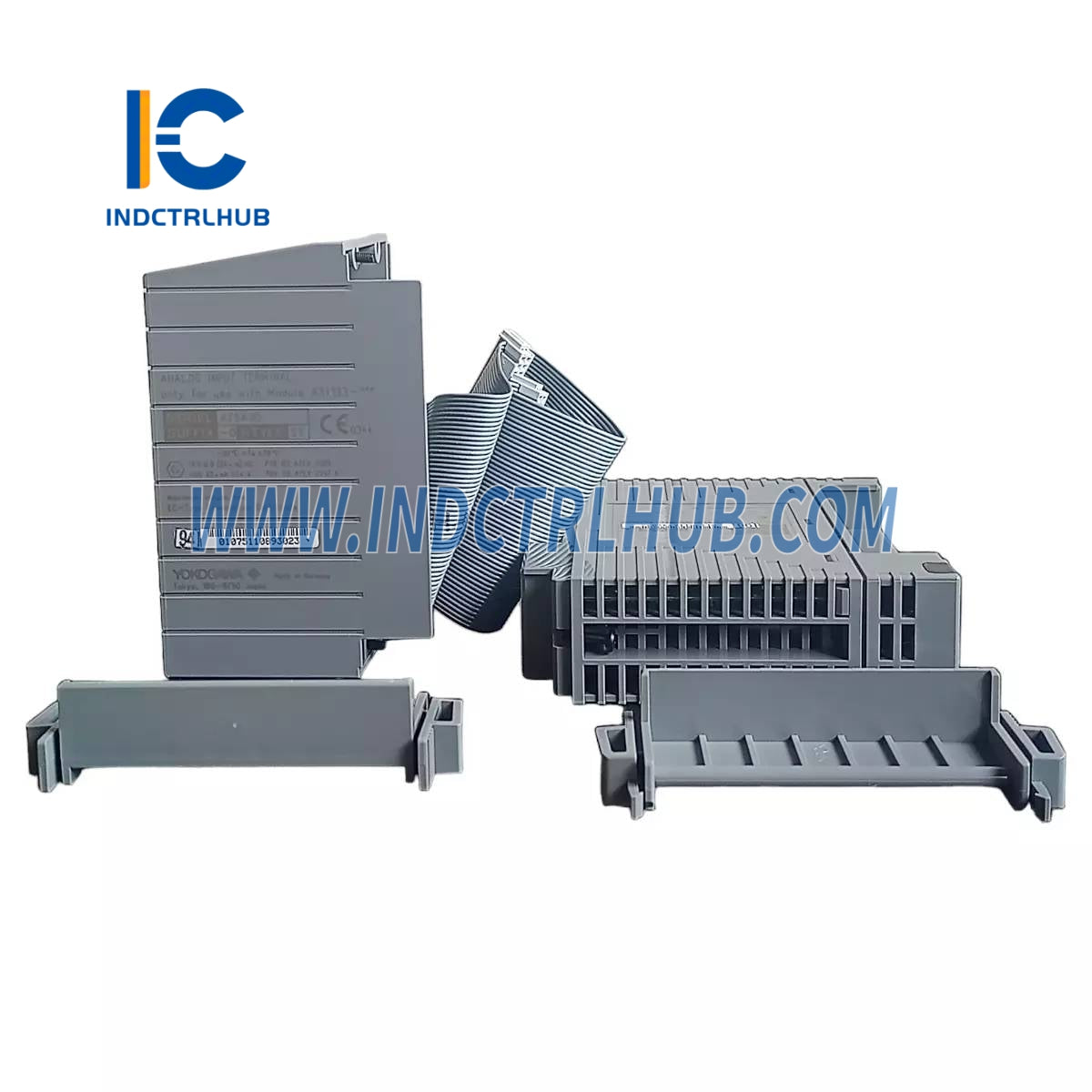

Tlakový svorkový terminál pre analógový vstup (Model: ATSA3S-0)

/SA3D0

Dvojitý redundantný tlakový svorkový terminál pre analógový vstup (ATSA3D-0)


_

_
