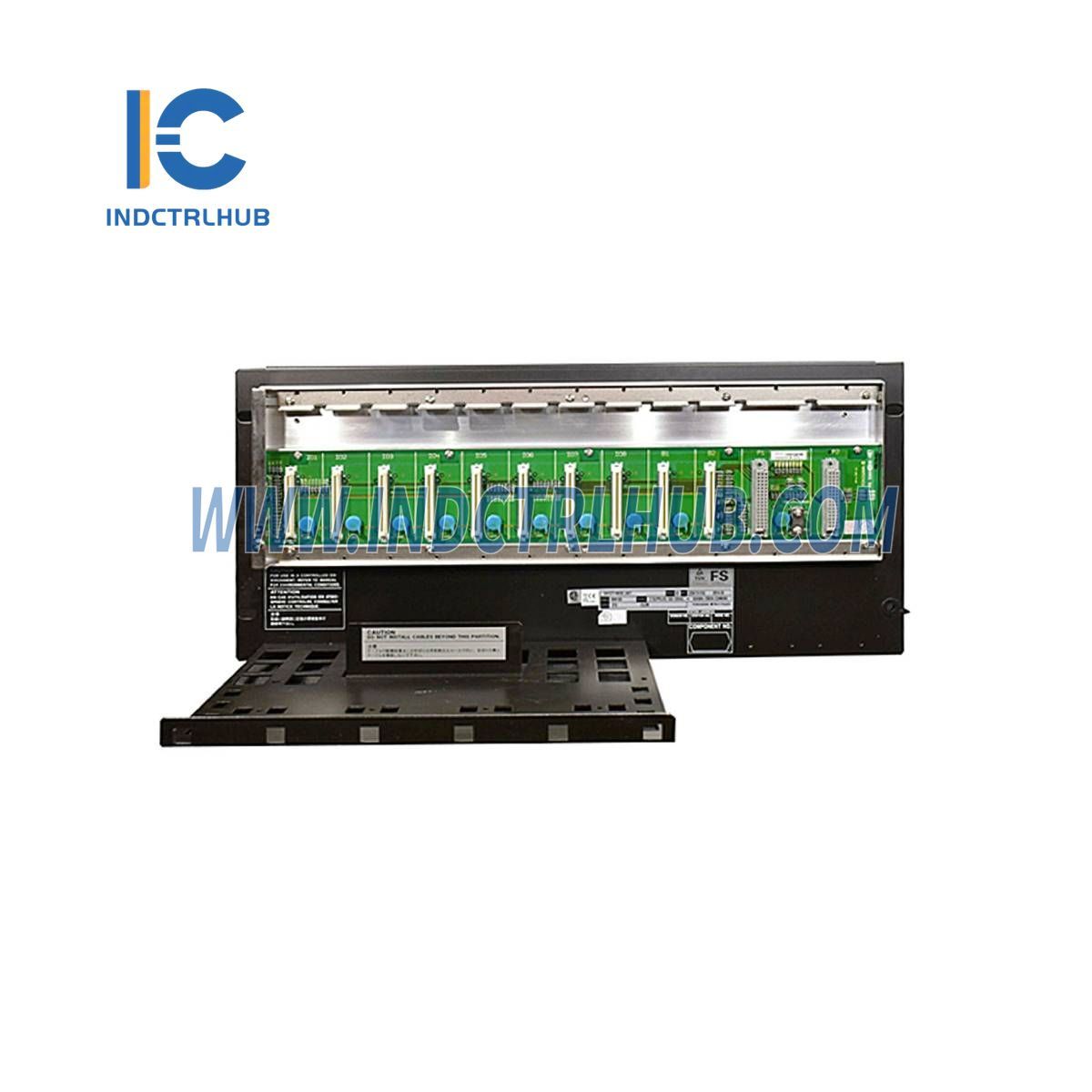

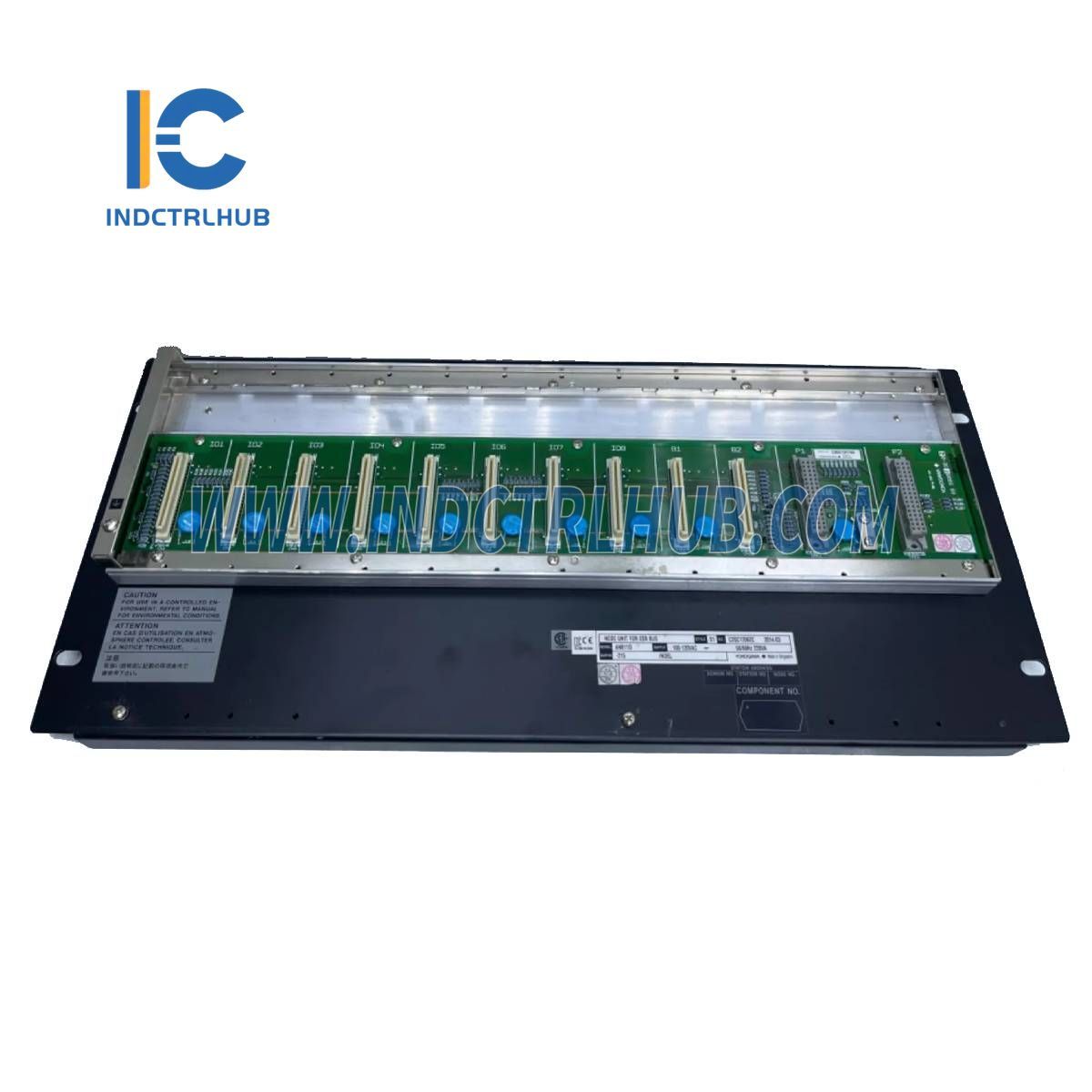

Yokogawa ANB11D-425/BU2A – uzlová jednotka pre dvojitý redundantný ESB zbernicu s optickým opakovačom

Yokogawa ANB11D-425/BU2A je uzlová jednotka navrhnutá pre aplikácie dvojito redundantnej ESB zbernice s optickým opakovačom. Táto jednotka sa používa pre systémy N-IO/FIO a je ideálna pre aplikácie vyžadujúce vysokú spoľahlivosť a redundanciu.

Prehľad modelu

• Model: ANB11D – Uzlová jednotka pre dvojitý redundantný ESB zbernicu s optickým opakovačom (pre N-IO/FIO)
• Kódy prípon:
  • 4: Dvojitý redundantný zdroj napájania pre optický opakovač na 50 km (pre ANT411-0, -3)
  • 2: Napájanie 220 - 240 V AC
  • 5: Základný typ bez ochrany proti výbuchu

Kódy voliteľných funkcií

• /BU2A: Pripojovacia jednotka pre ESB zbernicu

Ďalšie informácie

• Optické ESB opakovačové podriadené moduly pre 5 km a 5 km až 50 km sú modely ANT502 a ANT512.
• Pre správnu prevádzku pri pripájaní ANB11D cez optický ESB zbernicu zabezpečte, aby hlavná strana bola spárovaná s jednou z kompatibilných podriadených strán.

Párovanie hlavnej strany a kompatibilných podriadených strán:

• ANT401-0 alebo -3 pre hlavnú stranu a ANB11D-2 pre podriadenú stranu
• ANT411-0 alebo -3 pre hlavnú stranu a ANB11D-4 pre podriadenú stranu
• ANT401-E, -F, alebo A2EN501-1 pre hlavnú stranu a ANB11D-B pre podriadenú stranu
• ANT411-E, -F, alebo A2EN501-2 pre hlavnú stranu a ANB11D-D pre podriadenú stranu

Bezpečnostné normy:

• Aby jednotka spĺňala bezpečnostné a EMC normy, musí byť inštalovaná v uzamykateľnej kovovej skrini.
