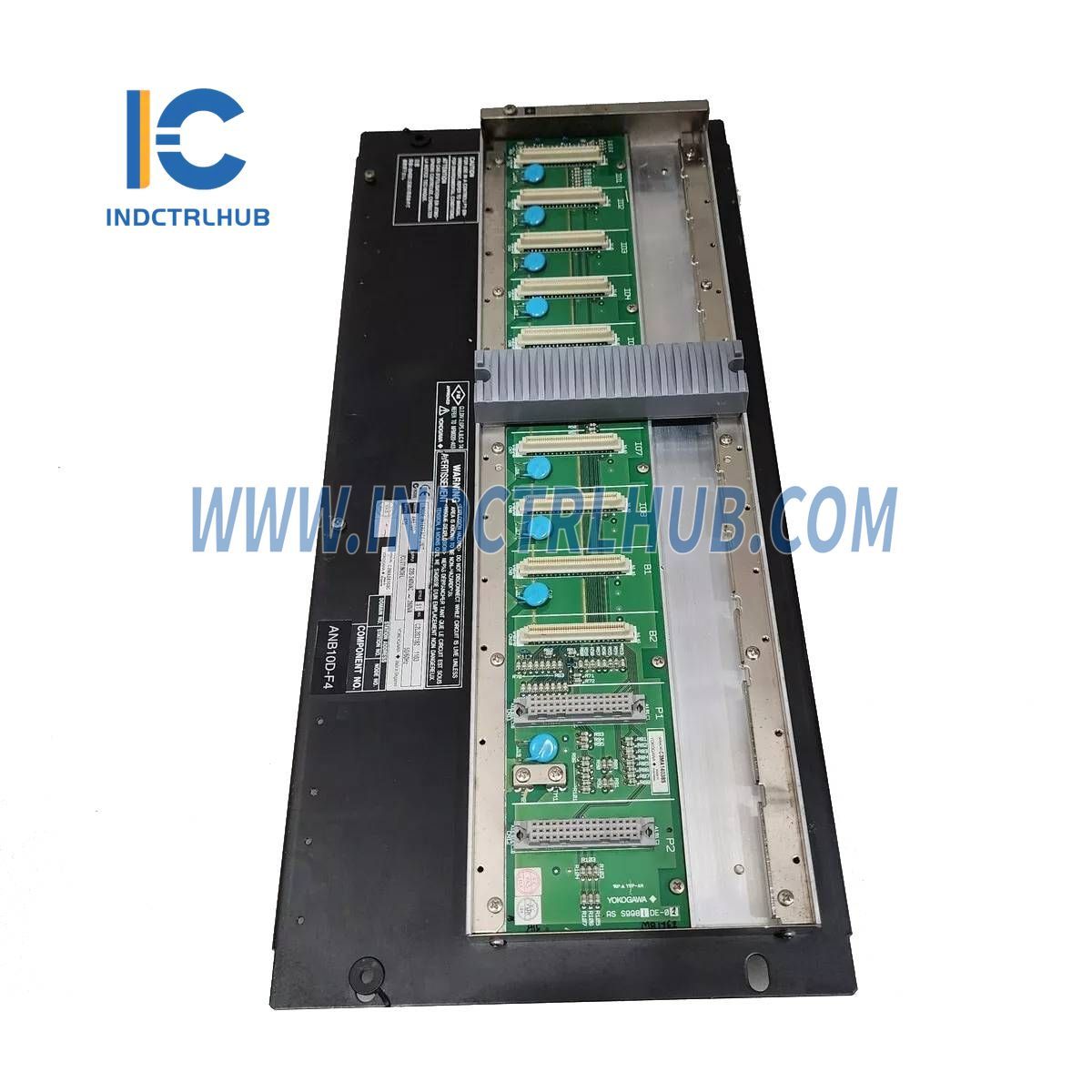

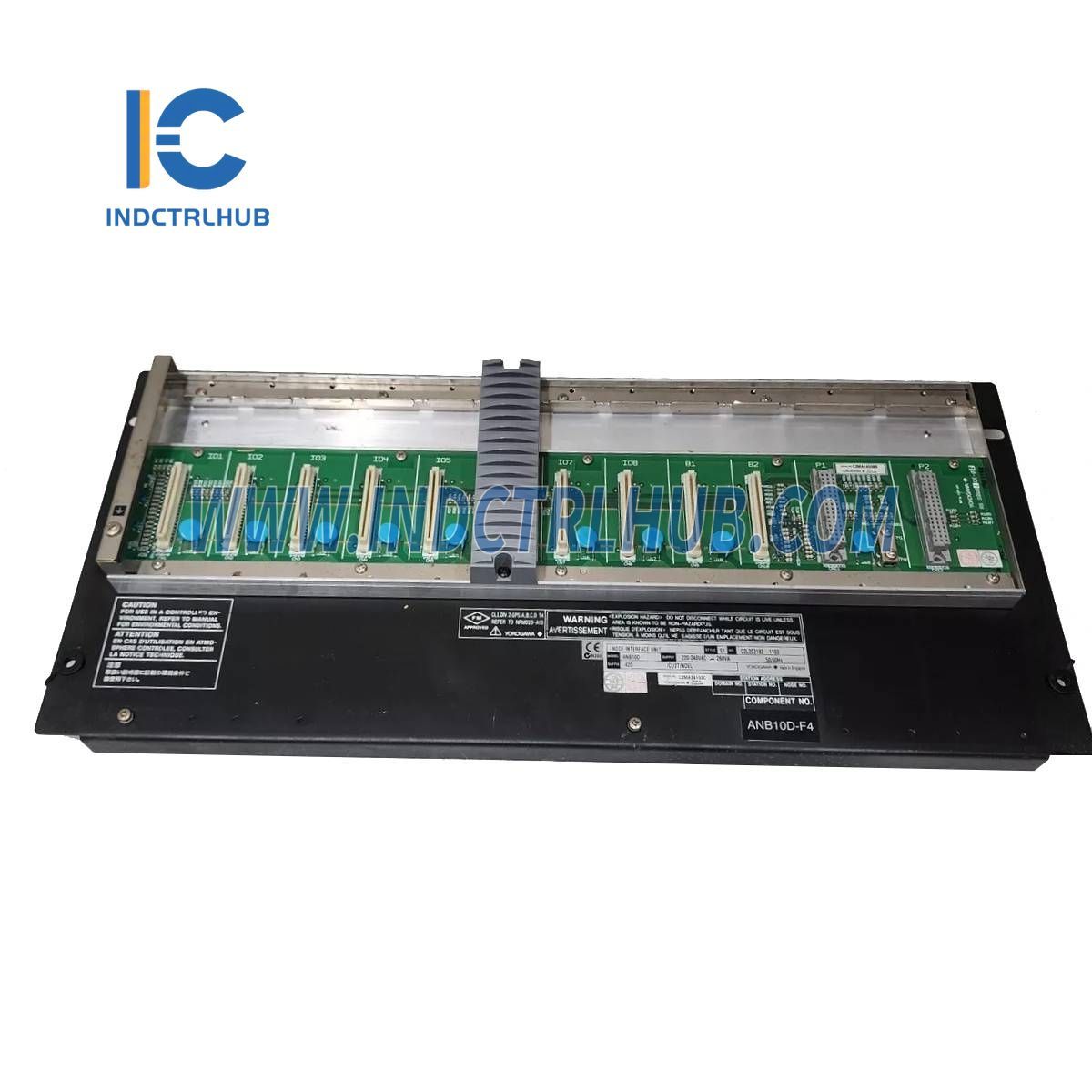

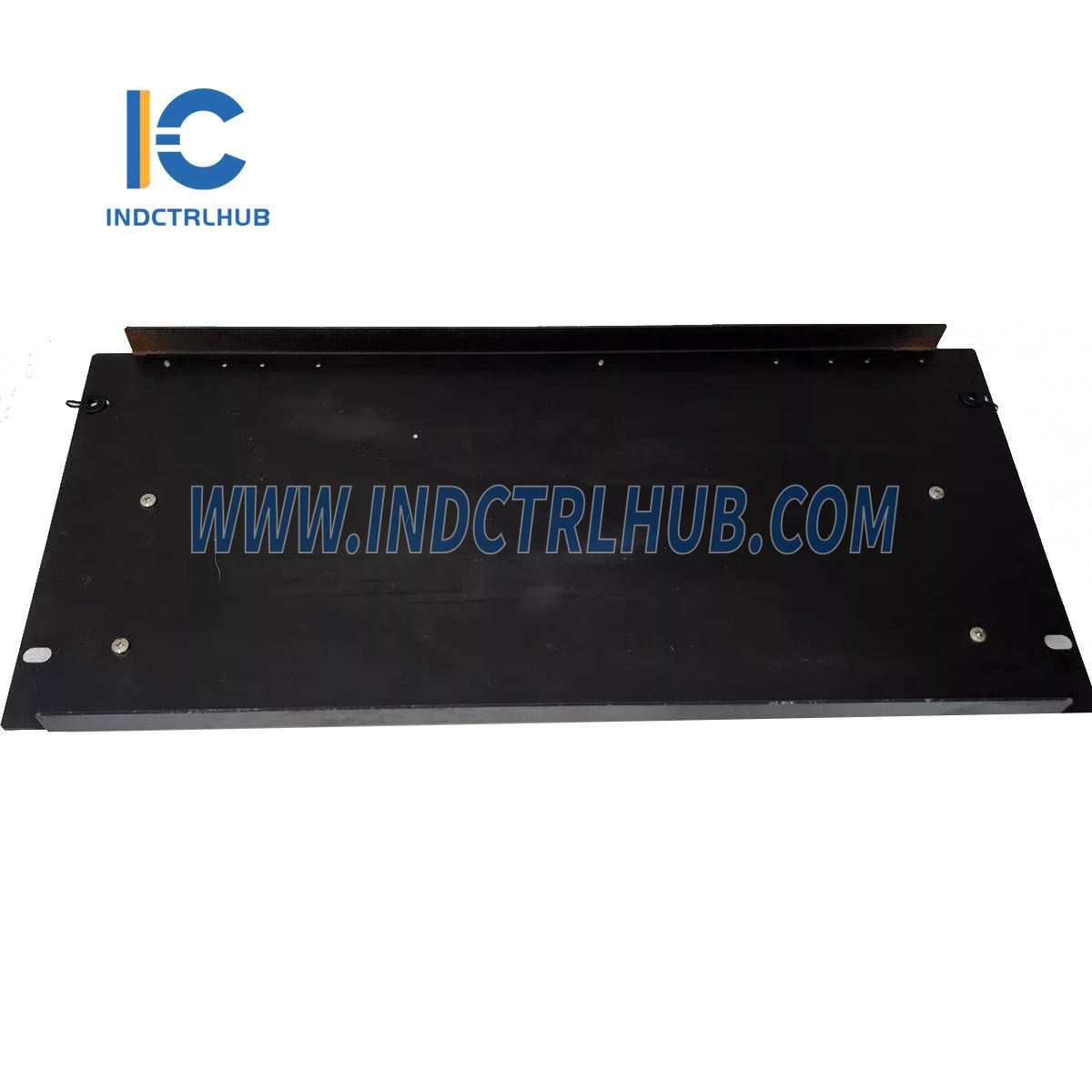

Product Description
Detaily produktu
| Výrobca | Yokogawa |
|---|---|
| Model/Číslo dielu | ANB10D-425/CU2N |
| Popis | Node Unit pre dvojitý redundantný ESB zbernicu |
Všeobecný popis
- ESB Bus Node Unit je navrhnutá na rozhranie a komunikáciu analógových I/O signálov a kontaktových I/O signálov z poľa s Field Control Unit (FCU) cez ESB zbernicu.
- Tiež poskytuje napájanie pripojeným I/O modulom na prevádzku.
Napájanie a spotreba
| Možnosti napájania | Podrobnosti |
|---|---|
| Napätie | - 220-240 V AC, frekvencia: 50/60 Hz - 24 V DC |
| Spotreba elektrickej energie | - 220-240 V AC: 230 VA, 120 W - 24 V DC: 5,5 A |
Hmotnosť a montáž
| Hmotnosť | Približne 10 kg (vrátane 8 I/O modulov) |
|---|---|
| Montáž | 19-palcové montovanie do racku (skrutky M5 x 4) |
Model a kódy prípon
-
Model: ANB10D Uzlová jednotka pre dvojitú redundantnú ESB zbernicu
-
Kódy prípon:
- -4 Dvojitý redundantný zdroj napájania
- 1 Napájanie 100 - 120 V AC
- 2 Napájanie 220 - 240 V AC
- 4 Napájanie 24 V DC
- 5 Základný typ bez ochrany proti výbuchu
- 6 S voliteľnou ISA štandard G3, teplotnou možnosťou (-20 ºC až 70 ºC) a bez ochrany proti výbuchu
- 7 S voliteľnou ISA Standard G3 bez ochrany proti výbuchu
- E Základný typ s ochranou proti výbuchu
- F S voliteľnou ISA štandard G3, teplotnou možnosťou (-20 ºC až 70 ºC) a ochranou proti výbuchu
- G S voliteľnou ISA štandard G3 a ochranou proti výbuchu
-
Kódy možností:
- /CU2N Pripojovacia jednotka pre ESB zbernicu (2 kusy) [Číslo dielu: S9562FA]
- /CU2T Pripojovacia jednotka s terminátorom pre ESB zbernicu (2 kusy) [Číslo dielu: S9564FA]
- /ATDOC Manuál ochrany proti výbuchu
