Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
ADV551-P63/D5A00 |
|
Popis |

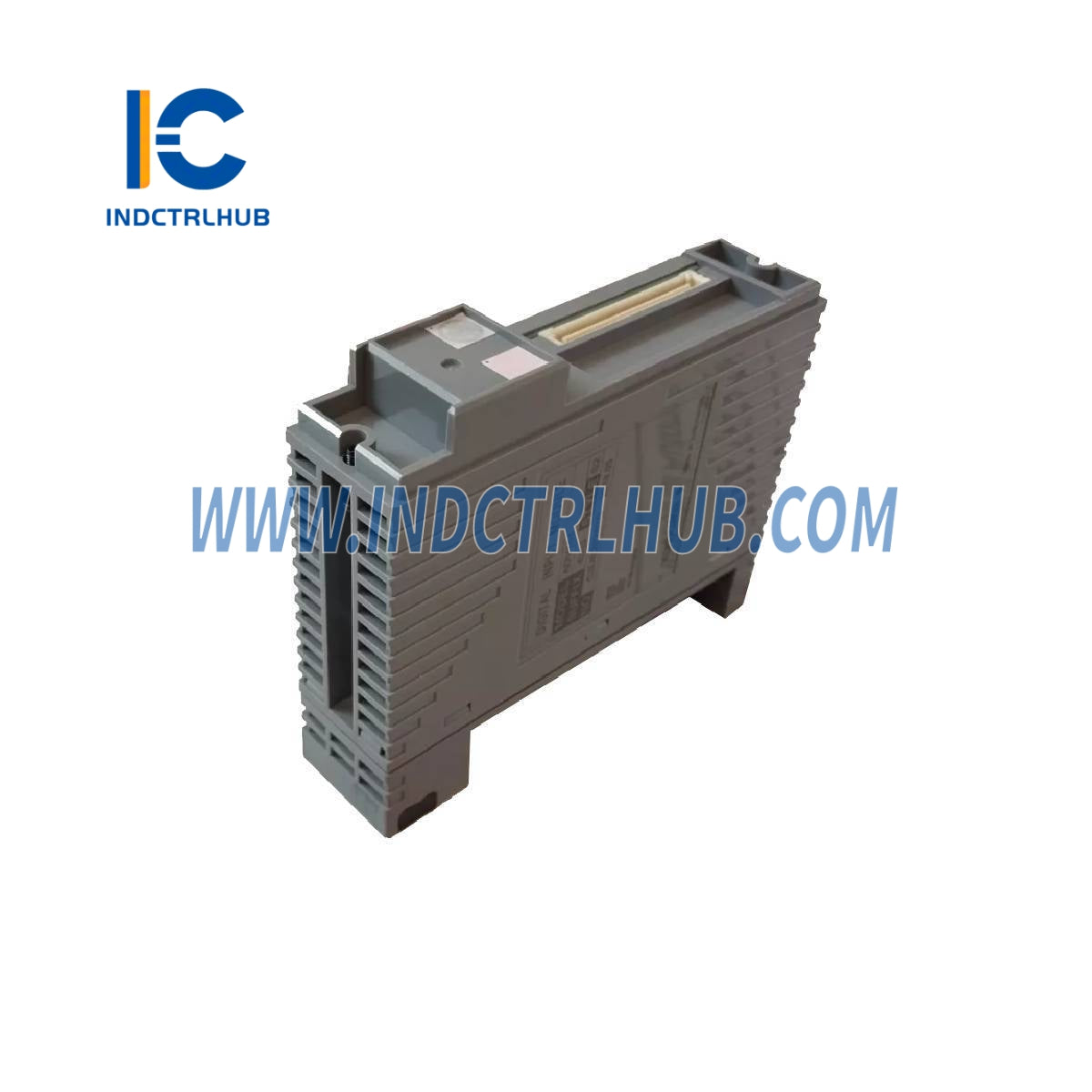

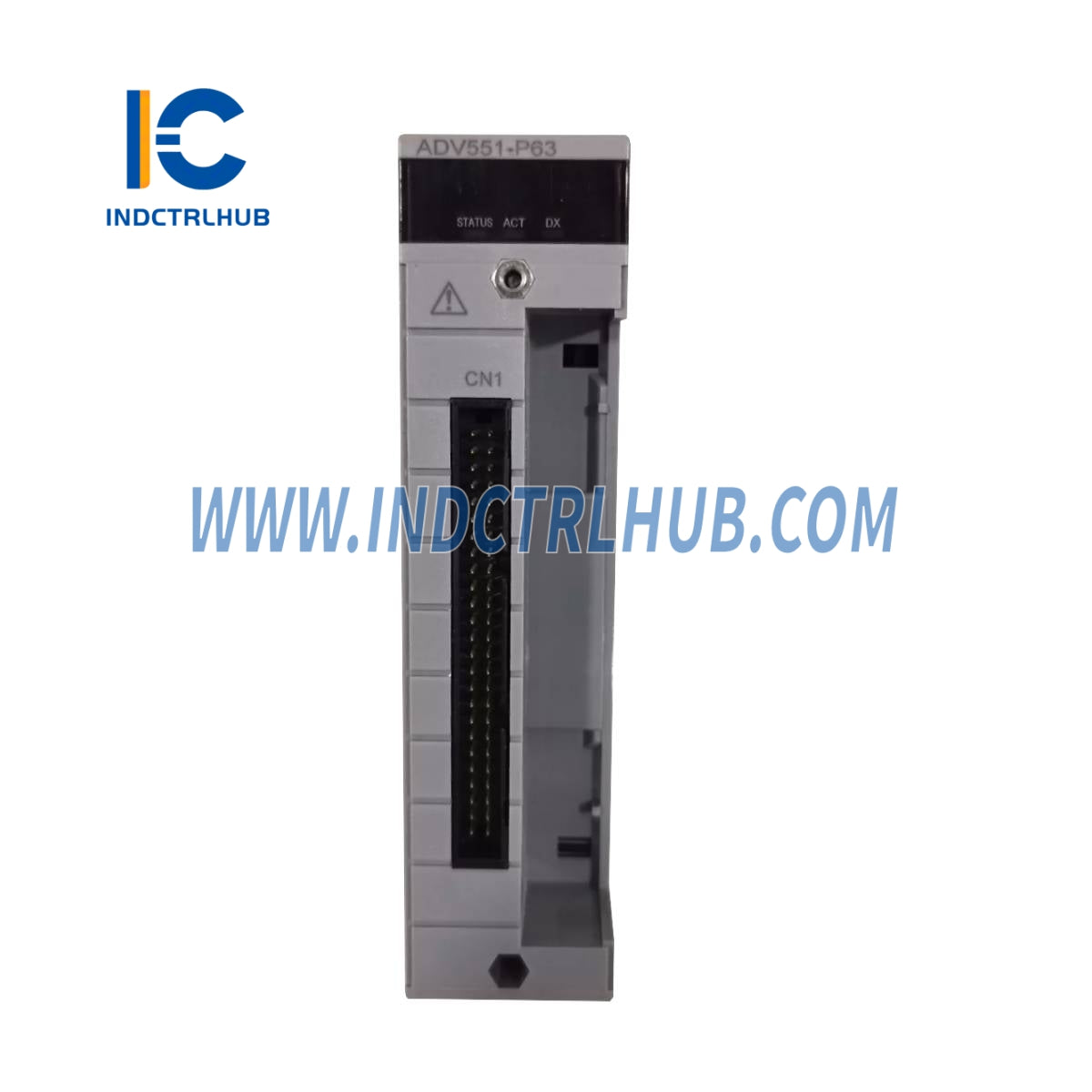

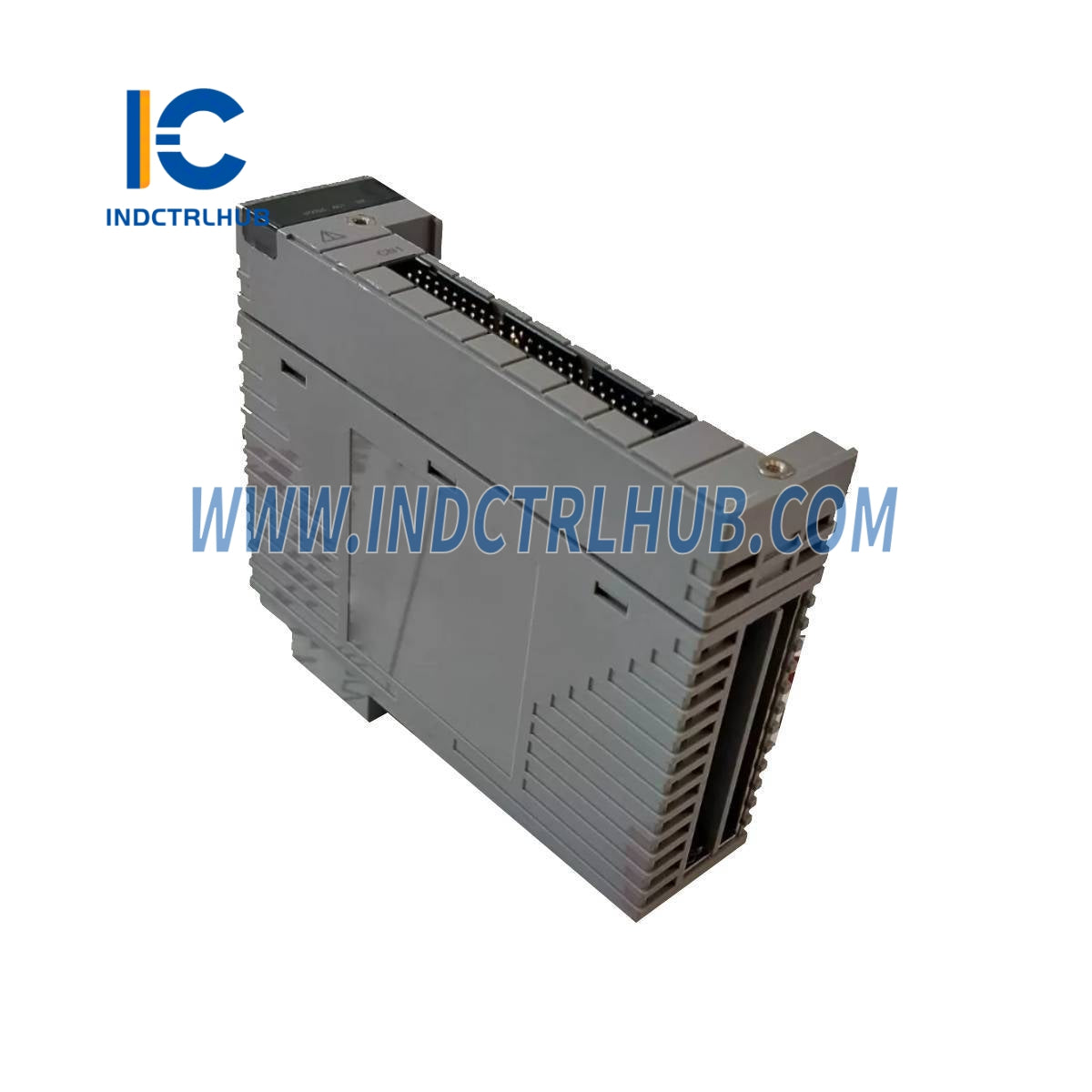

32-kanálový digitálny výstupný modul, 24 VDC, izolovaný, s funkciami pulzu a časového podielu, zobrazením stavu a adaptérom rozhrania KS kábla |
🔹 Špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Počet výstupných kanálov |
32 |
|
Menovité priložené napätie |
24 V jednosmerného prúdu |
|
Hodnotenie externého napájania |
24 V jednosmerného prúdu, 50 mA |
|
Rozsah napätia externého napájania |
20,4 až 26,4 V DC |
|
Výstupný formát |
Prúdový odber |
|
Výstupné napätie zapnutia (maximálne) |
2 V jednosmerného prúdu |
|
Únikový prúd (výstup VYPNUTÝ) |
Max. 0,1 mA |
|
Maximálny záťažový prúd |
100 mA na kanál (pri max. 26,4 V) |
|
Medzné napätie |
Výstup do systému: 2 kV AC na 1 min Medzi spoločnými: 500 V AC na 1 min, zoskupené po 16 kanáloch |
|
Čas odozvy výstupu |
≤ 3 ms (stavový výstup), ≤ 10 ms (zmiešané režimy výstupu) |
|
Výstup šírky impulzu |
Jednorazový impulzový výstup od 8 ms do 7200 s |
|
Rozlíšenie šírky impulzu |
8 ms (pridané oneskorenie ON/OFF max. 1 ms) |
|
Časovo úmerný výstup |
Podporované (ON/OFF ovládanie) |
|
Funkcia stavového výstupu |
Podporované |
|
Maximálny odber prúdu |
700 mA (5 V DC), 60 mA (externé 24 V DC) |
|
Hmotnosť |
Približne 0,20 kg |
|
Externé pripojenie |
Svorka na tlak, KS kábel (AKB331), MIL konektor |
🔹 Rozpis kódu prípony (ADV551-P63)
|
Kód |
Význam |
|---|---|
|
-P |
S funkciami výstupu šírky impulzu a časovo proporcionálneho výstupu |
|
6 |
So stavovým displejom; bez ochrany proti výbuchu |
|
3 |
So štandardom ISA G3 a širokou podporou teplôt (-20 až 70 °C) |
🔹 Rozpis kódu možnosti (/D5A00)
|
Kód možnosti |
Popis |
|---|---|
|
/D5A00 |
S adaptérom rozhrania KS káblov pre 32-kanálový digitálny výstup (model: ATD5A-00) |
