Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |

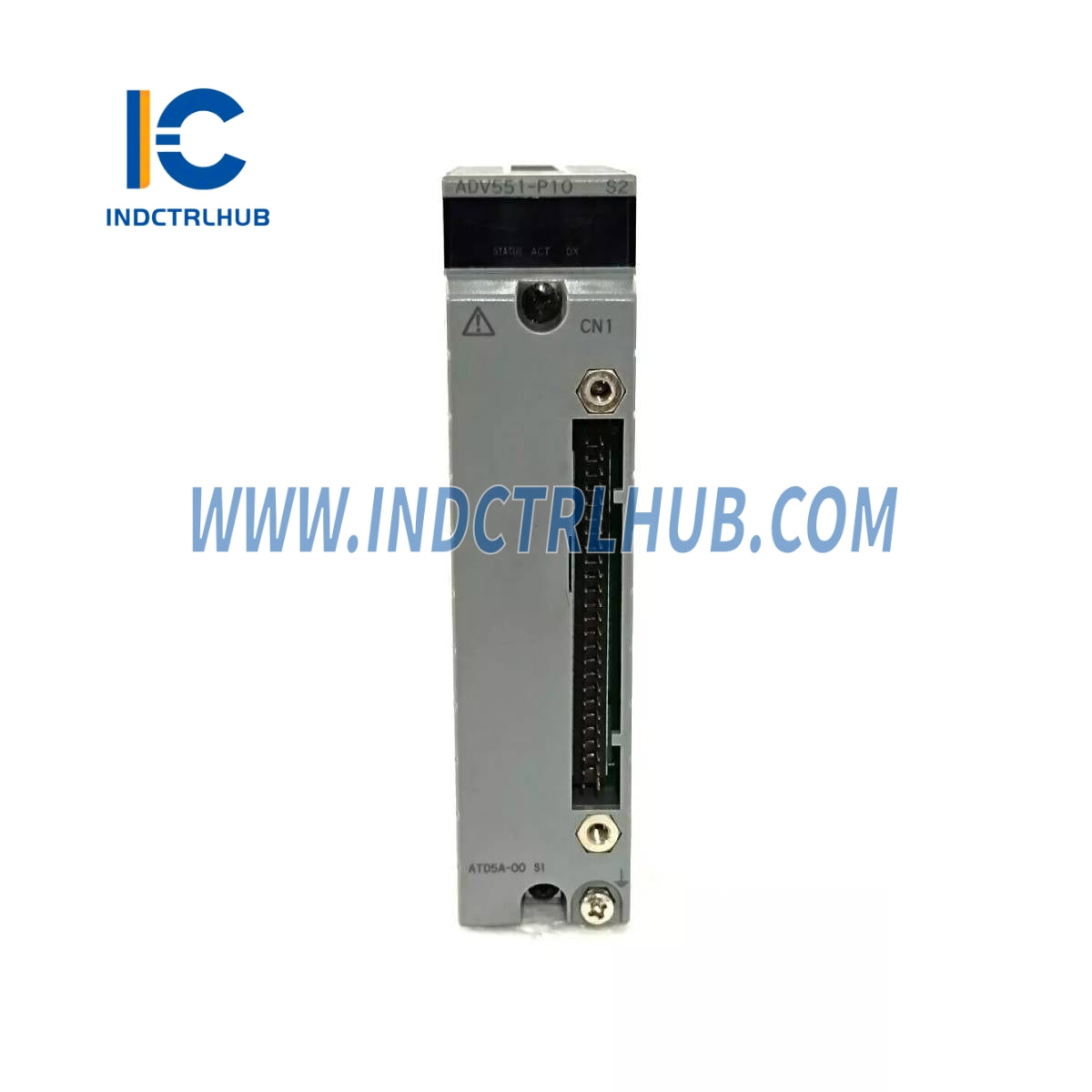

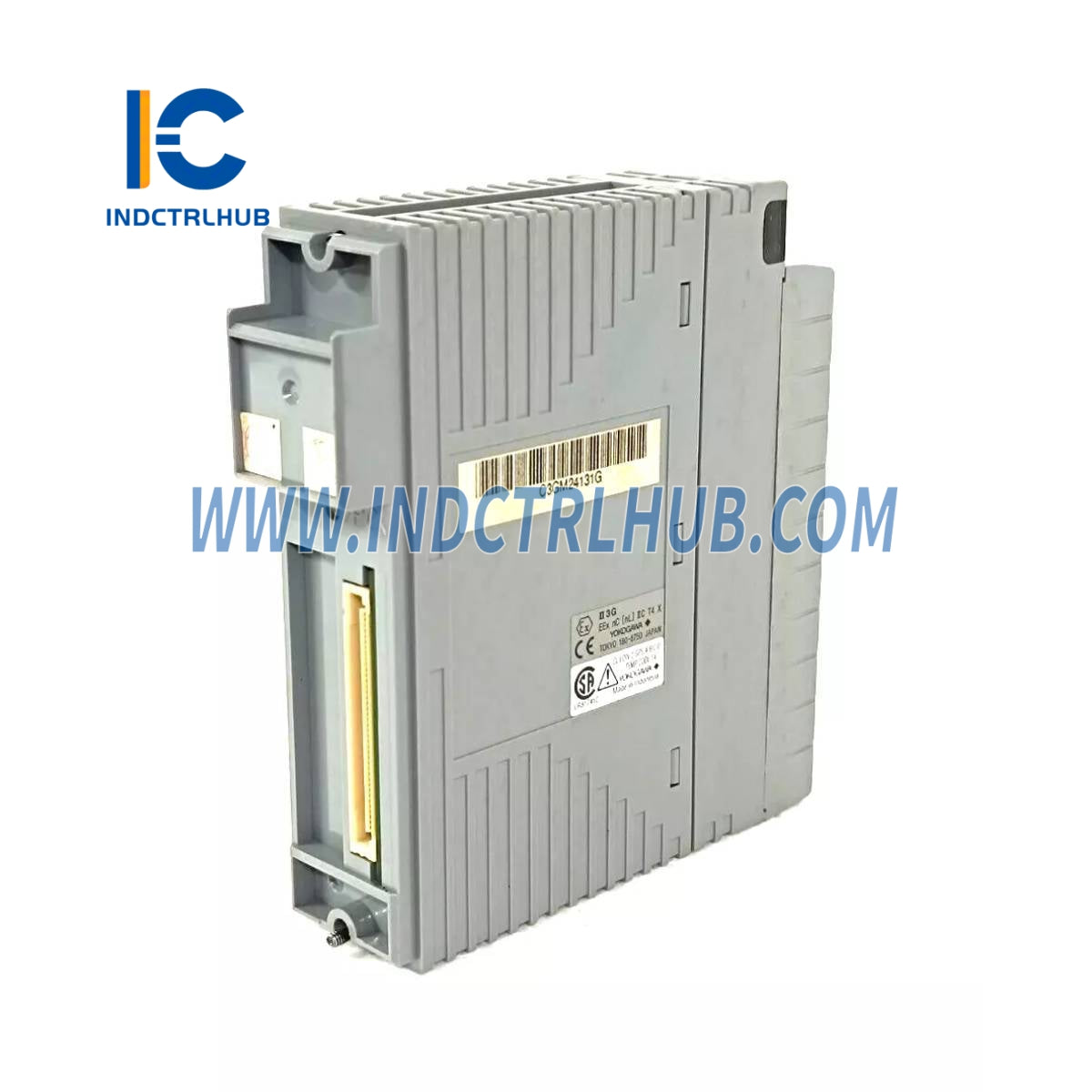

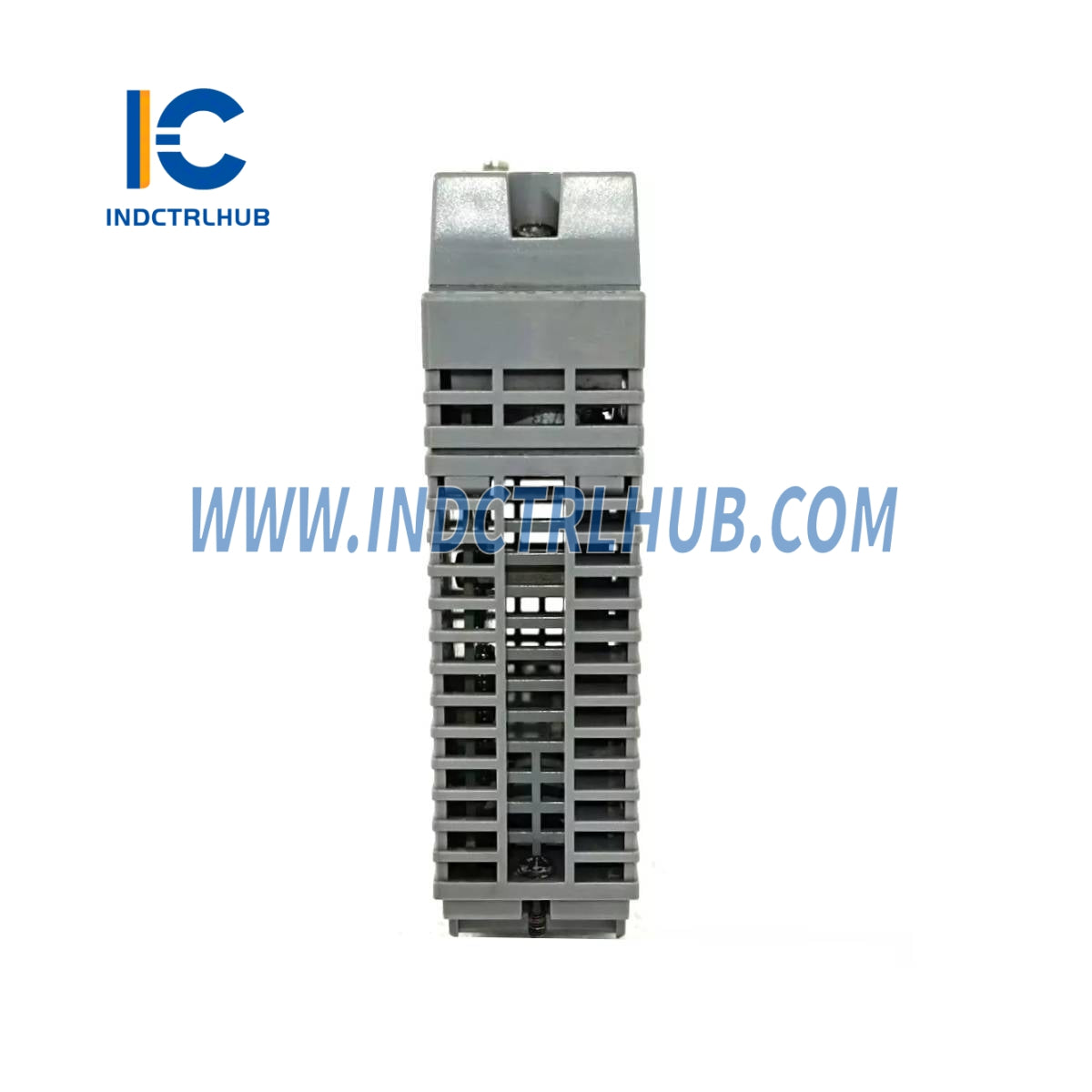

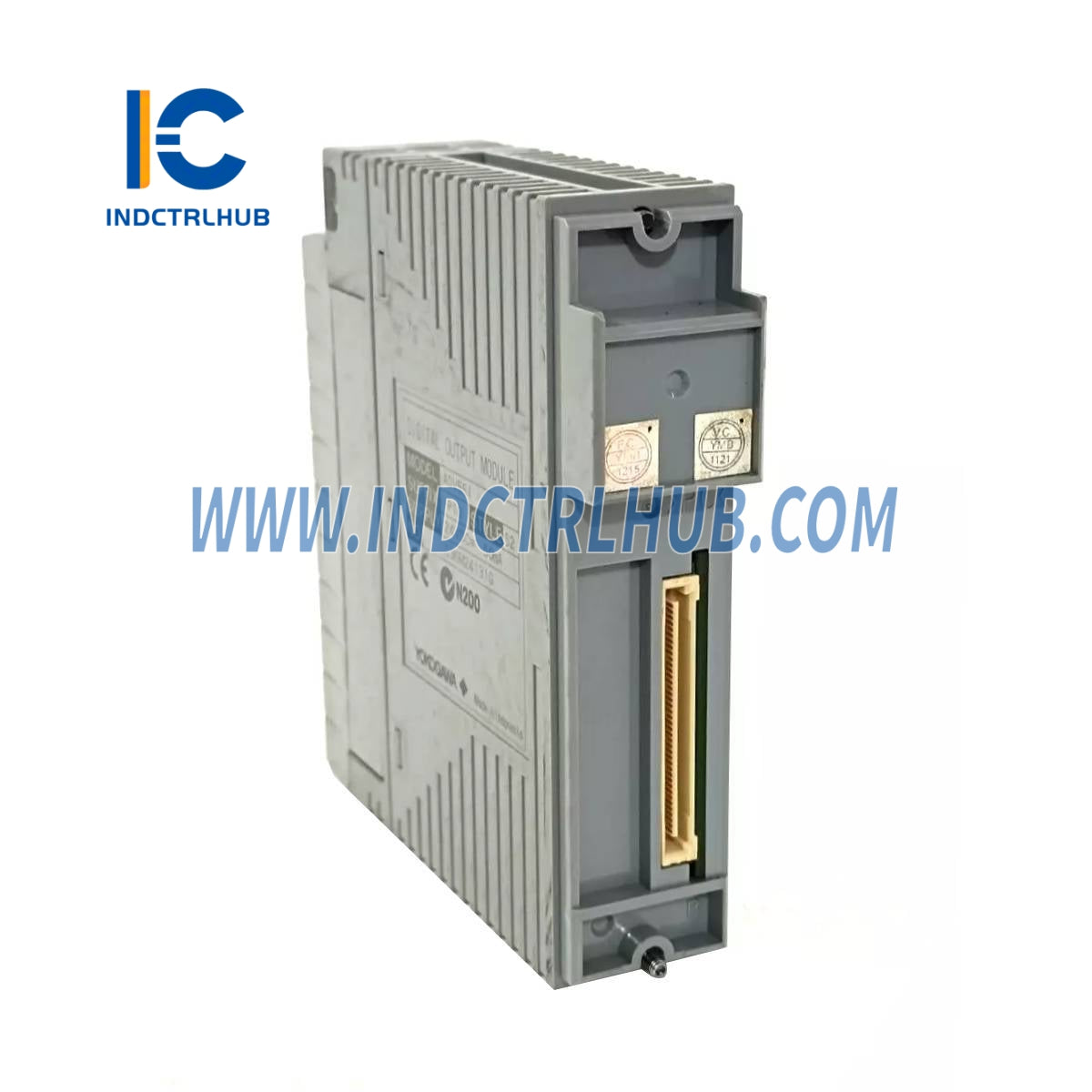

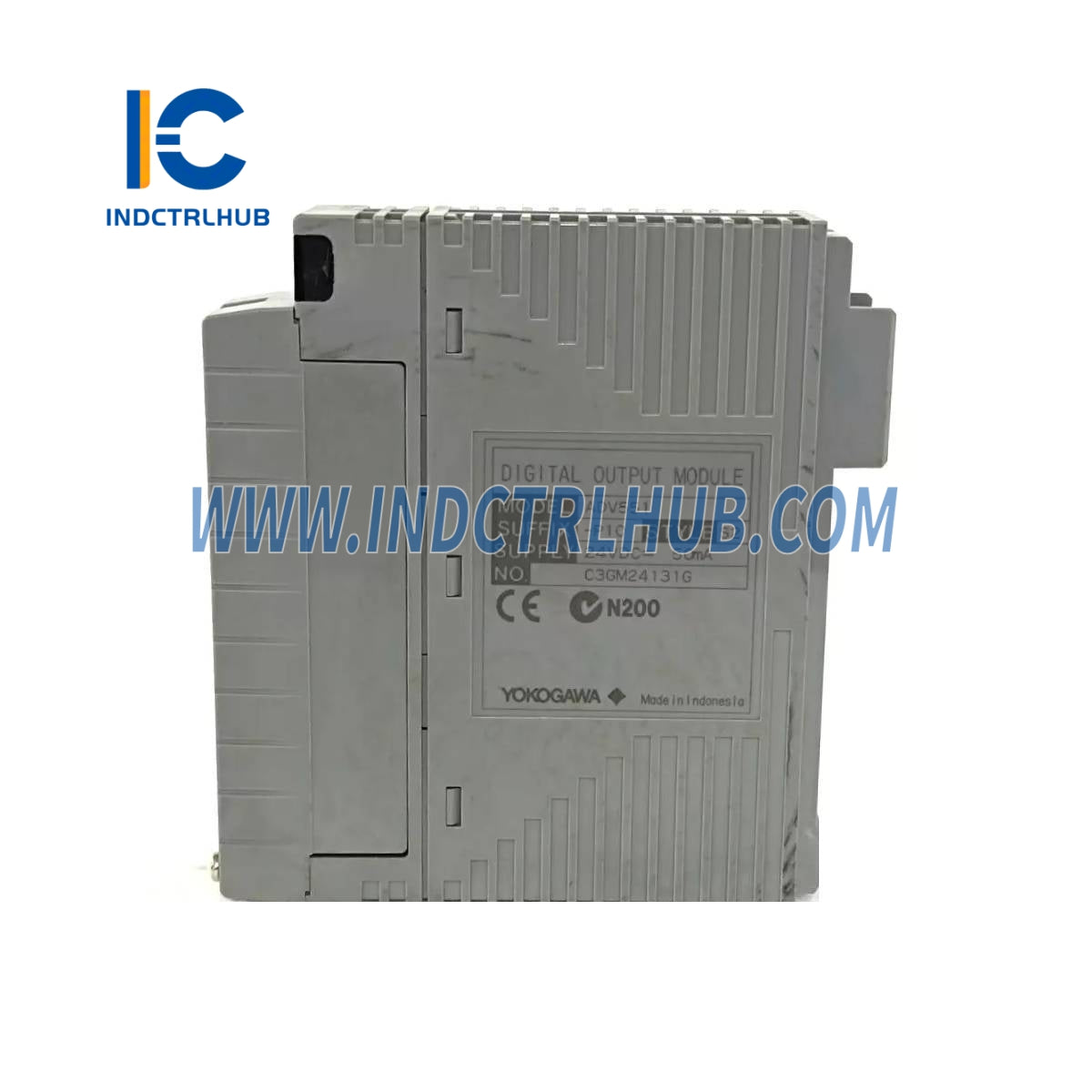

ADV551-P10 S2 |
|
Popis |
32-kanálový digitálny výstupný modul, 24 V DC, izolovaný, s pulzným/časovo proporcionálnym výstupom, základný typ, v súlade s SIL2 |
🔹 Špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Počet výstupných kanálov |
32 |
|
Menovité priložené napätie |
24 V jednosmerného prúdu |
|
Hodnotenie externého napájania |
24 V jednosmerného prúdu, 50 mA |
|
Rozsah napätia externého napájania |
20,4 až 26,4 V DC |
|
Výstupný formát |
Prúdový odber |
|
Výstupné napätie zapnutia (maximálne) |
2 V jednosmerného prúdu |
|
Únikový prúd (výstup VYPNUTÝ) |
Max. 0,1 mA |
|
Maximálny záťažový prúd |
100 mA/kanál, až do 26,4 V |
|
Medzné napätie |
- Výstup do systému: 2 kV AC na 1 min - Medzi spoločnými: 500 V AC (na 16 kanálov) |
|
Čas odozvy výstupu |
≤ 3 ms (výstup stavu), ≤ 10 ms (zmiešané výstupy stavu a pulzov) |
|
Výstup šírky impulzu |
8 ms až 7200 s (jednorazová funkcia) |
|
Rozlíšenie šírky impulzu |
8 ms (±1 ms ON/OFF oneskorenie) |
|
Časovo úmerný výstup |
Podporované |
|
Funkcia stavového výstupu |
Nie je súčasťou balenia |
|
Maximálny odber prúdu |
700 mA (5 V DC), 60 mA (externé 24 V DC) |
|
Hmotnosť |
Približne 0,20 kg |
|
Externé pripojenie |
Svorka na tlak, KS kábel (AKB331), MIL konektor |
🔹 Rozpis kódu prípony (ADV551-P10 S2)
|
Kód |
Význam |
|---|---|
|
-P |
S funkciami výstupu šírky impulzu a časovo proporcionálneho výstupu |
|
1 |
Bez zobrazenia stavu |
|
0 |
Základný typ |
|
S2 |
Verzia v súlade so SIL2 pre bezpečnostné inštrumentačné systémy |
