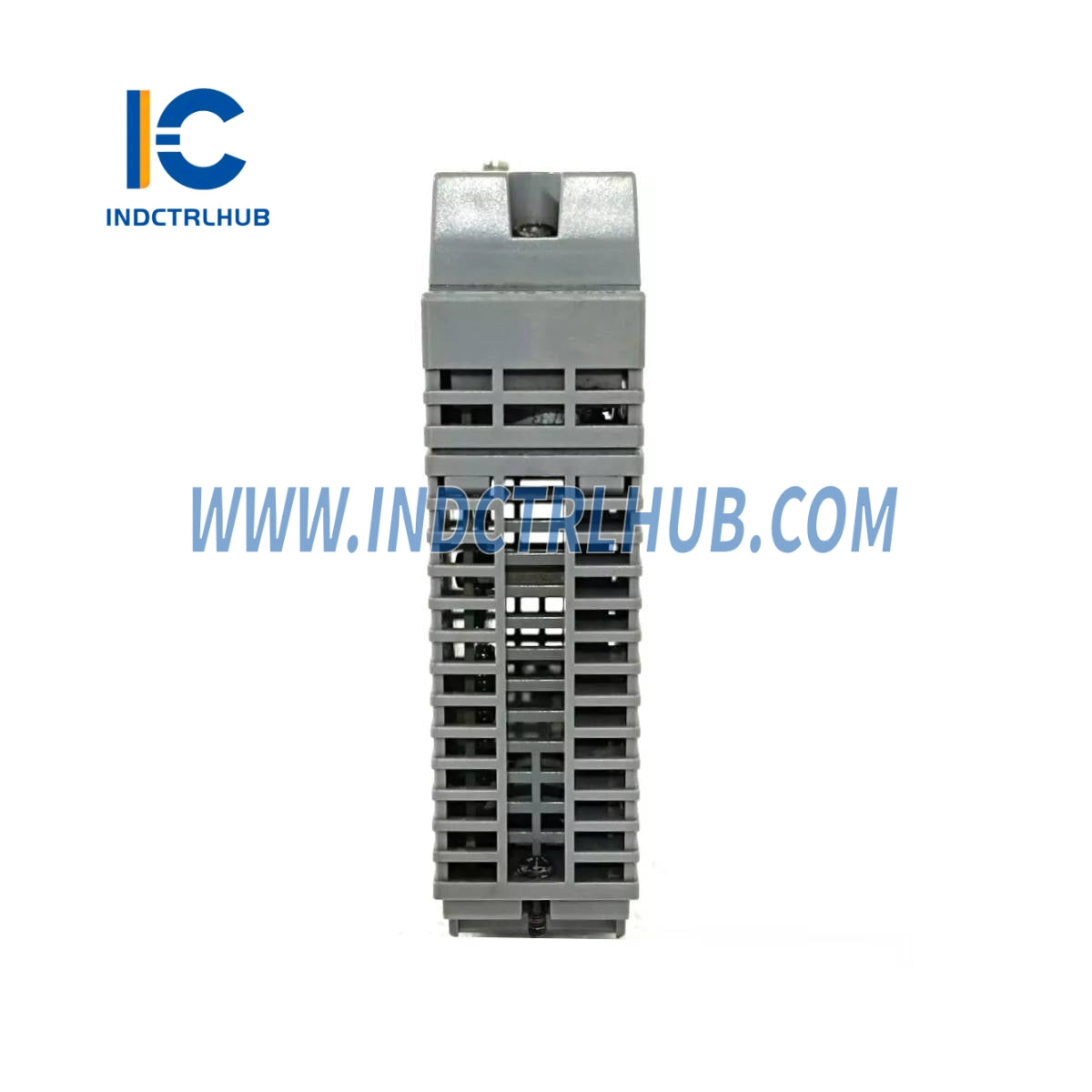

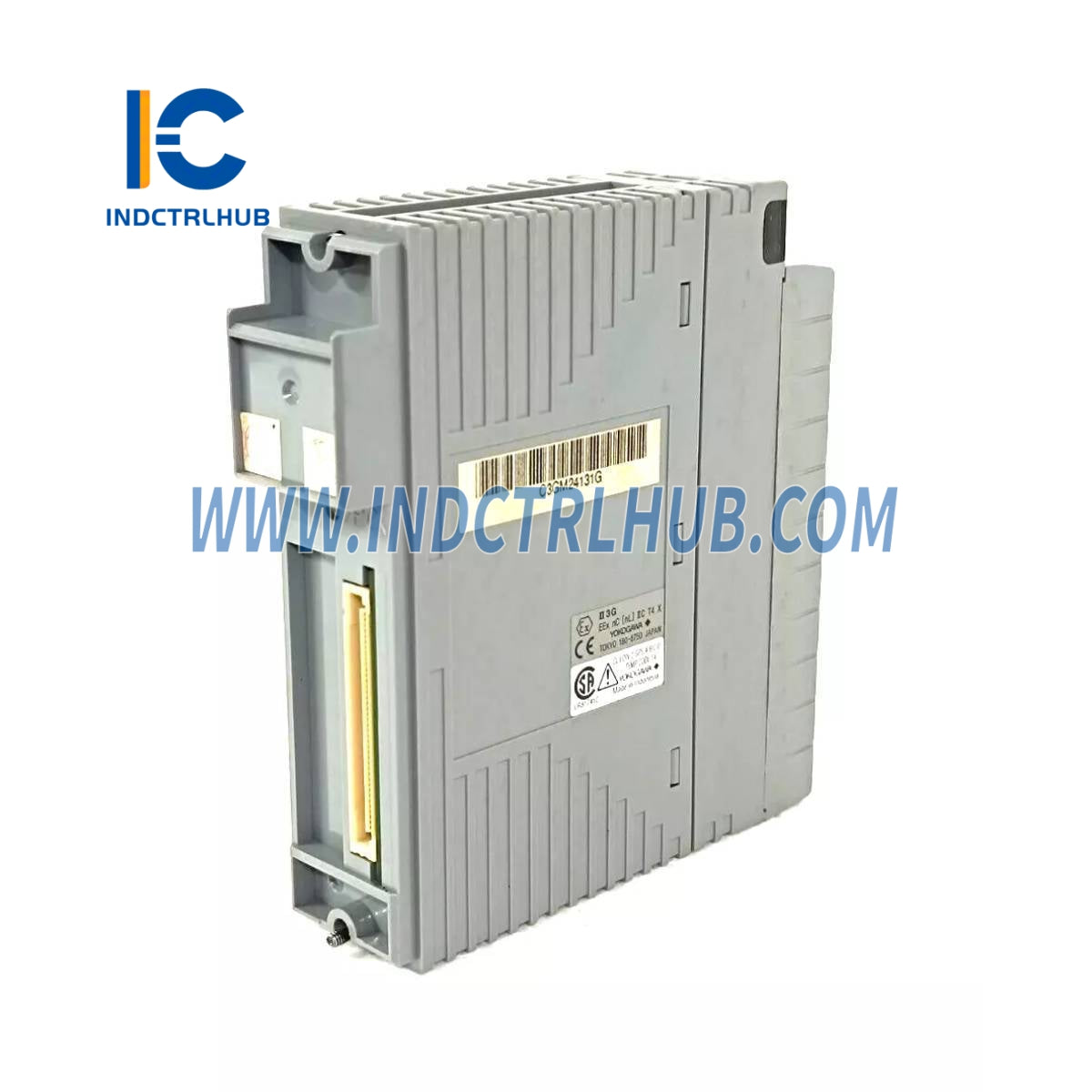

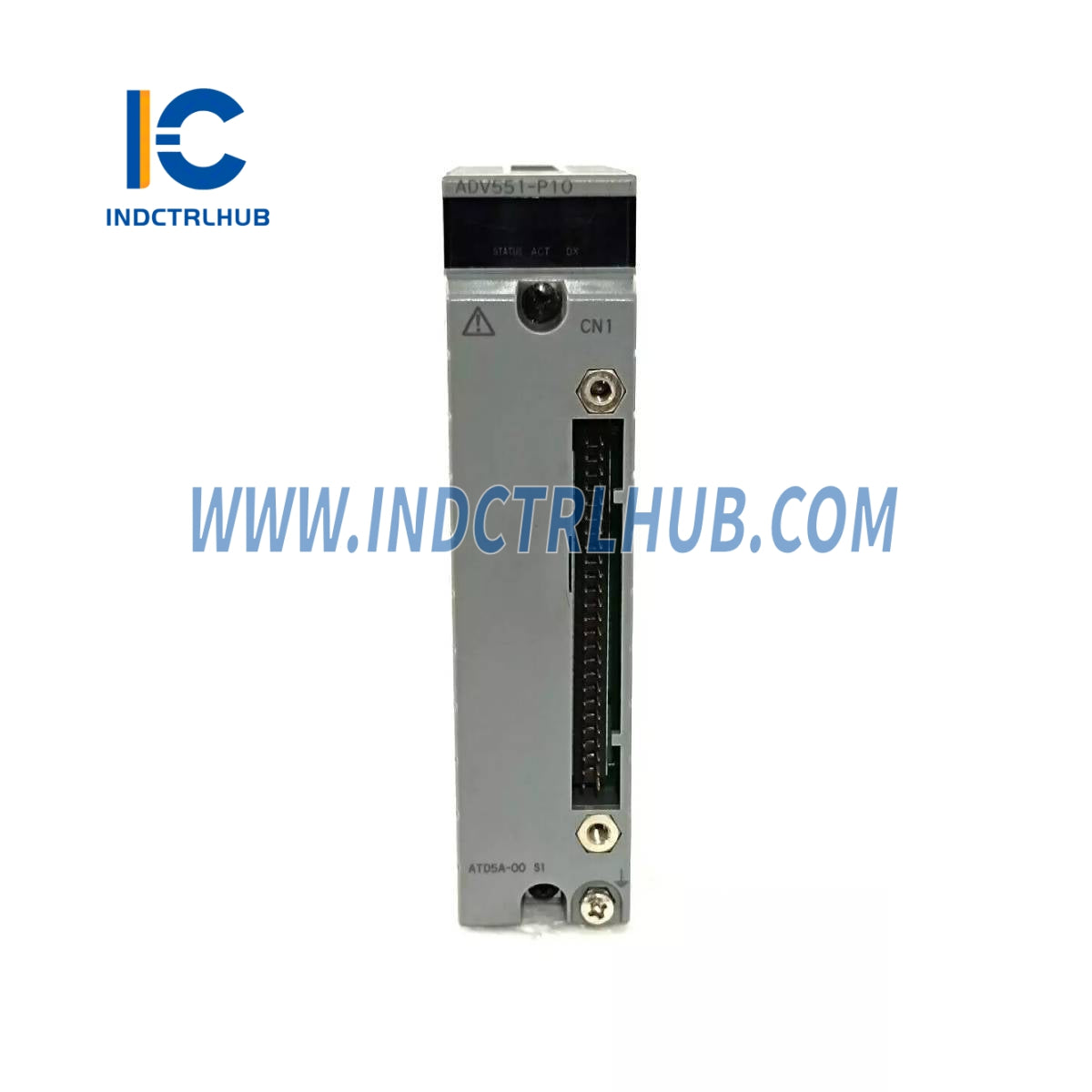

Yokogawa ADV551-P10/D5A00 32-kanálový digitálny výstupný modul
Yokogawa ADV551-P10/D5A00 32-kanálový digitálny výstupný modul
Manufacturer: Yokogawa
Product No.: ADV551-P10/D5A00
Condition:1000 skladom
Product Type: 32-kanálový digitálny výstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
ADV551-P10/D5A00 |
|
Popis |
32-kanálový digitálny výstupný modul, 24 V DC, izolovaný, s pulzným/časovo proporcionálnym výstupom, adaptér rozhrania KS kábla |
_
_
__ Špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Počet výstupných kanálov |
32 |
|
Menovité priložené napätie |
24 V DC |
|
Hodnotenie externého napájacieho zdroja |
24 V DC, 50 mA |
|
Rozsah napájacieho napätia z externého zdroja |
20,4 až 26,4 V DC |
|
Výstupný formát |
Prúdový odber |
|
Výstupné napätie ZAP (max) |
2 V DC |
|
Únikový prúd (výstup VYP) |
Max. 0,1 mA |
|
Maximálny prúd zaťaženia |
100 mA/kanál, až do 26,4 V |
|
Medzné napätie |
- Výstup do systému: 2 kV AC na 1 min - Medzi spoločnými: 500 V AC (na 16 kanálov) |
|
Výstupný čas odozvy |
_ 3 ms (výstup stavu), _ 10 ms (zmiešané výstupy stavu a impulzov) |
|
Výstup šírky impulzu |
8 ms až 7200 s (jednorazová funkcia) |
|
Rozlíšenie šírky impulzu |
8 ms (±1 ms oneskorenie ZAP/VYP) |
|
Časovo proporcionálny výstup |
Podporované |
|
Funkcia výstupného stavu |
Nie je zahrnuté |
|
Maximálna spotreba prúdu |
700 mA (5 V DC), 60 mA (externé 24 V DC) |
|
Hmotnosť |
Približne 0,20 kg |
|
Externé pripojenie |
Adaptér rozhrania kábla KS [Model: ATD5A-00] |
_
_
__ Rozpis konfigurácie
_
Model: ADV551-P10
|
Kód |
Popis |
|---|---|
|
-P |
S funkciami výstupu šírky impulzu a časovo proporcionálneho výstupu |
|
1 |
Bez zobrazenia stavu |
|
0 |
Základný typ |
_
Kód možnosti: /D5A00
|
Kód |
Popis |
|---|---|
|
/D5A00 |
S adaptérom rozhrania kábla KS pre 32-kanálový digitálny výstup (Model: ATD5A-00) |
_
_
