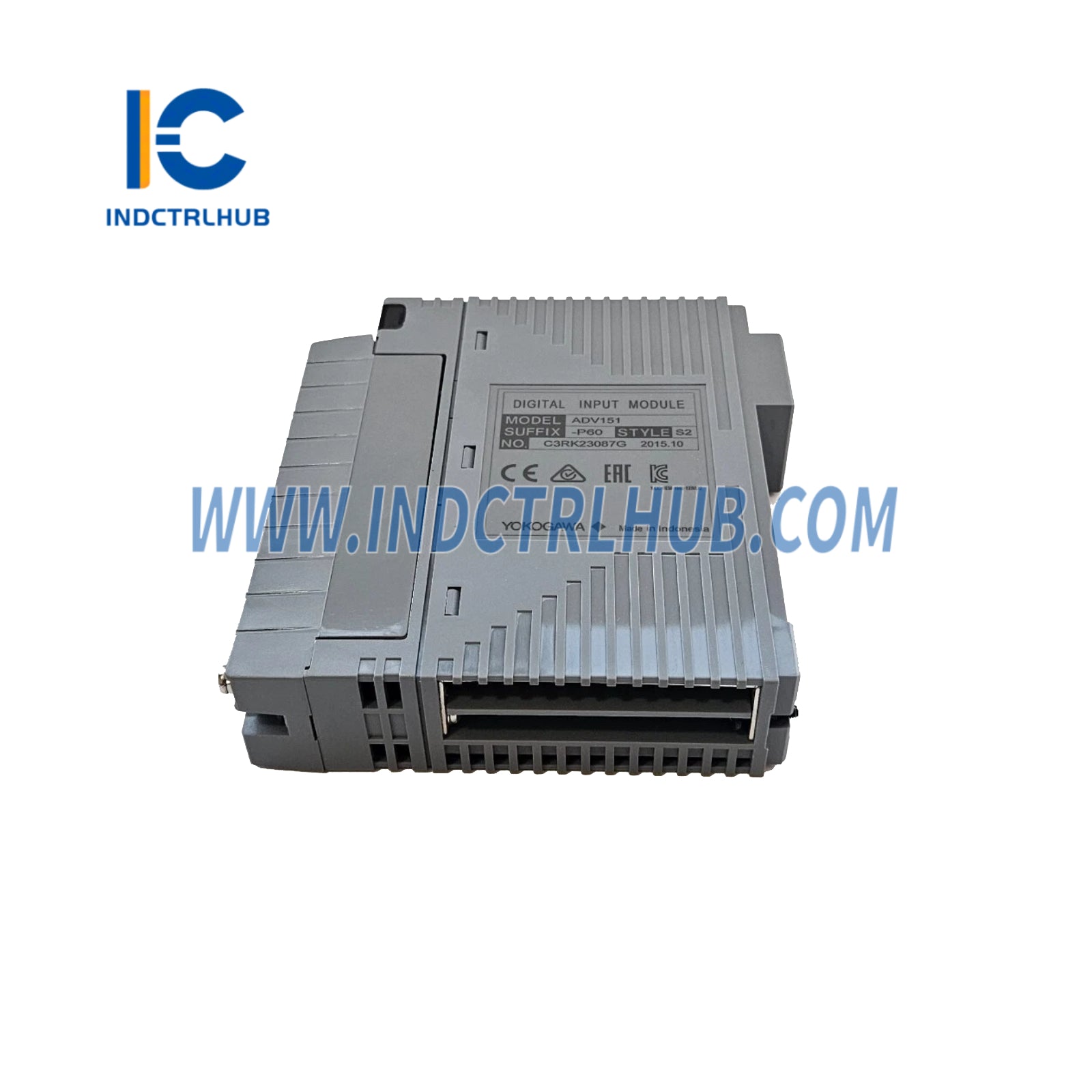

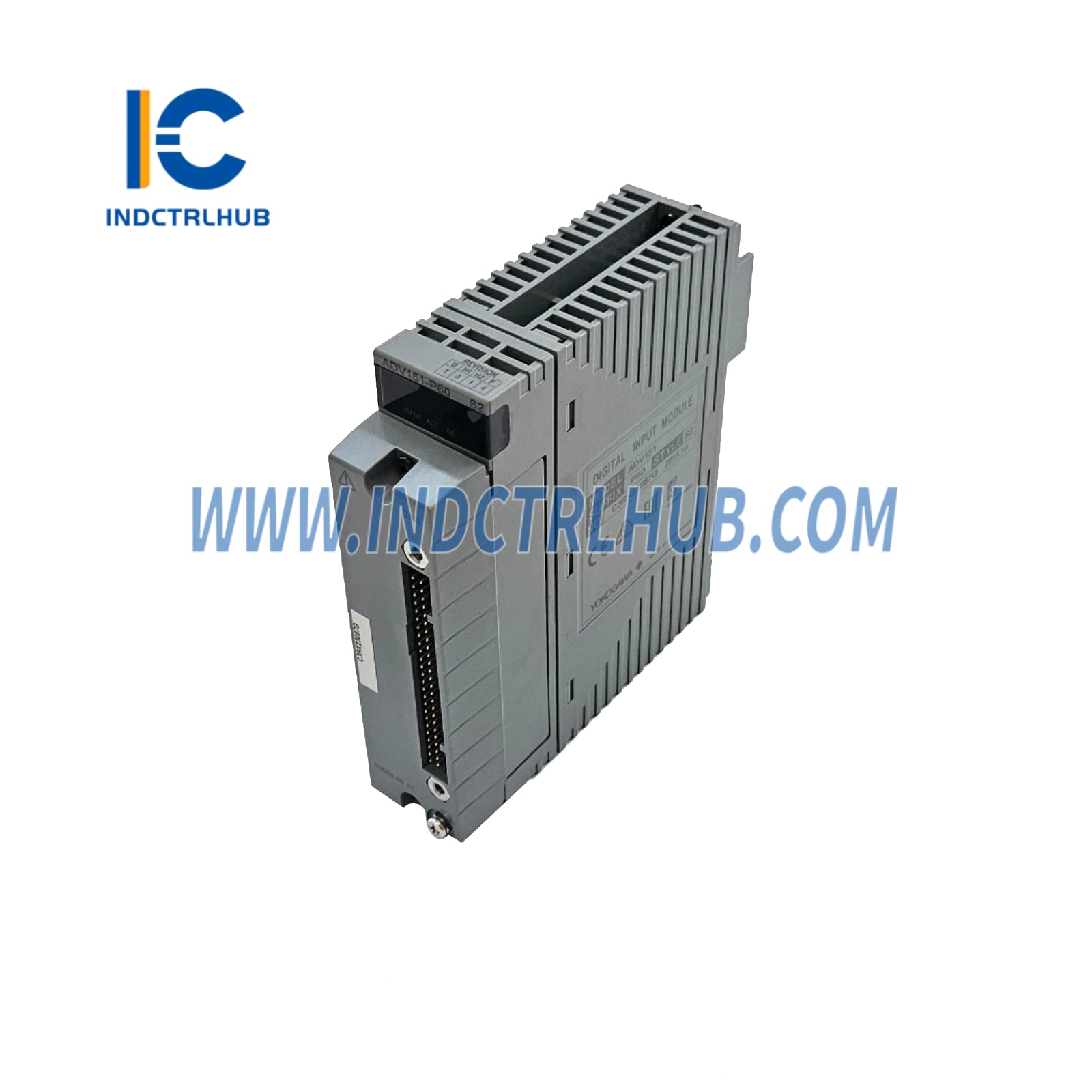

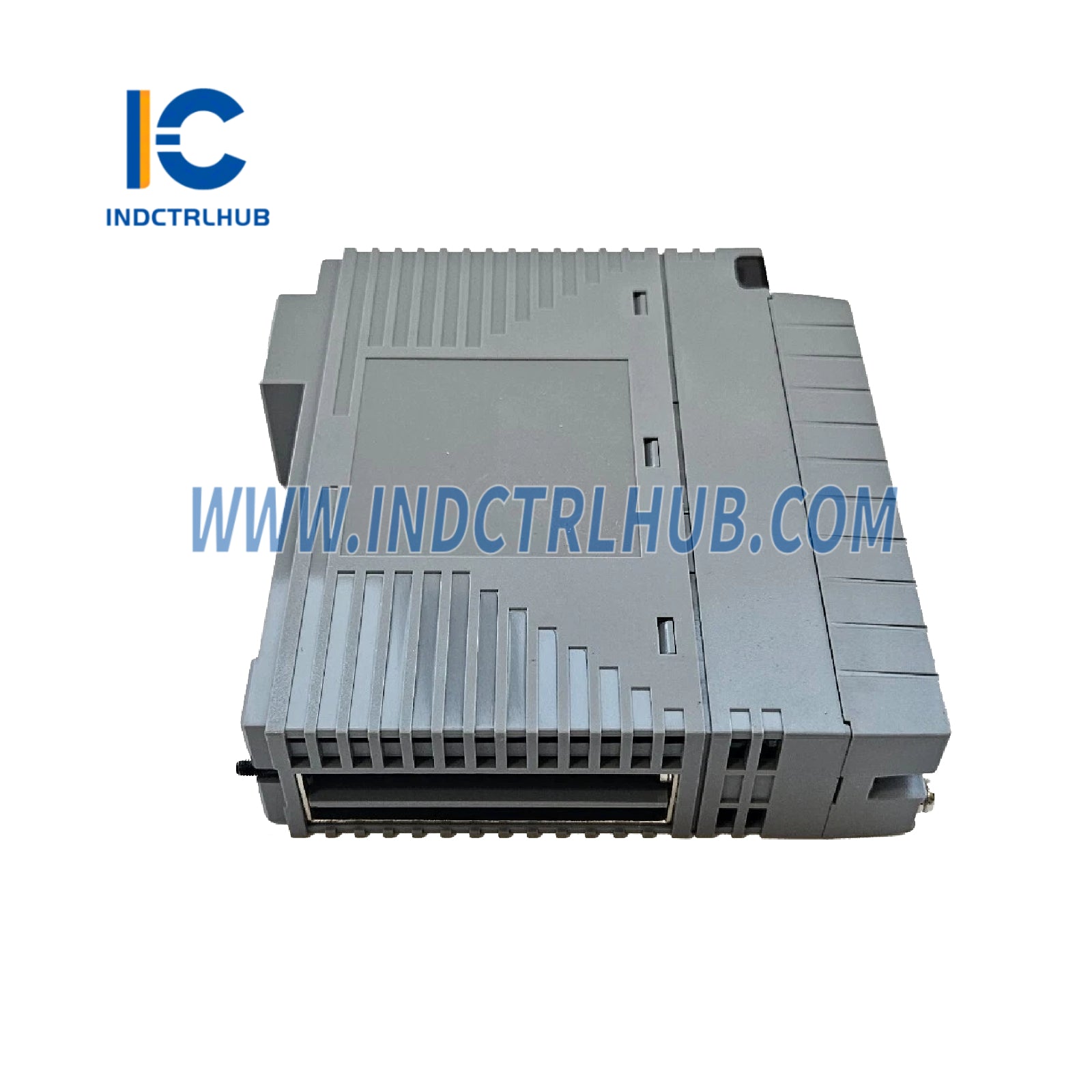

Yokogawa ADV151-P60/B5S00 ATB5S-00 32-kanálový digitálny vstupný modul
Yokogawa ADV151-P60/B5S00 ATB5S-00 32-kanálový digitálny vstupný modul
Manufacturer: Yokogawa
Product No.: ADV151-P60/B5S00
Condition:1000 skladom
Product Type: 32-kanálový digitálny vstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
ADV151-P60/B5S00 ATB5S-00 |
|
Popis |
32-kanálový digitálny vstupný modul (24 V DC, s vstupom tlačidla a stavovým displejom, štandardné prostredie) + tlakový svorkovnicový blok |
_
_
__ Prehľad produktu
Model_ADV151-P60/B5S00_je_32-kanálový izolovaný digitálny vstupný modul_, ktorý spracováva 24 V DC ON/OFF signály. Tento model obsahuje_vstup tlačidla_a_stavový displej, čo ho robí vhodným pre aplikácie vyžadujúce monitorovanie vstupu aj manuálnu interakciu operátora. Je dodávaný spolu s_tlakovým svorkovnicovým blokom ATB5S-00_pre jednoduché zapojenie.
_
_
__ Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
ADV151 |
|
Vstupné kanály |
32 |
|
Typ vstupného signálu |
24 V DC (kompatibilné so sink/source) |
|
Vstupné ON napätie |
18 až 26,4 V DC |
|
Vstupné OFF napätie |
5,0 V DC alebo menej |
|
Vstupný prúd (typický) |
4,1 mA ±20 % na kanál |
|
Maximálne prípustné vstupné napätie |
30,0 V DC |
|
Medzné napätie |
2 kV AC (vstup do systému), 500 V AC medzi spoločnými (na 16 kanálov) |
|
Funkcia vstupu stavu |
Podporované |
|
Funkcia vstupu tlačidla |
Podporované |
|
Funkcia vstupu SOE |
Nepodporované (bez prípony _-E_) |
|
Čas odozvy vstupu |
8 ms alebo menej |
|
Minimálny čas detekcie ZAPNUTIA |
20 ms (pre vstup tlačidla) |
|
Maximálny ON/OFF cyklus |
25 Hz (pre vstup tlačidla) |
|
Maximálny odber prúdu |
500 mA (5 V DC) |
|
Hmotnosť |
Približne 0,30 kg |
|
Externé pripojenie |
Tlakový svorkovnicový blok (ATB5S-00) |
_
_
__ Rozpis príponových a voliteľných kódov
_
Príponové kódy v ADV151-P60
|
Kód |
Význam |
|---|---|
|
P |
Povolený vstup tlačidla |
|
6 |
So stavovým displejom, bez ochrany proti výbuchu |
|
0 |
Základný typ |
_
Kód možnosti v /B5S00
|
Kód |
Popis |
|---|---|
|
/B5S00 |
Tlakový svorkovnicový blok pre digitálny vstup [Model: ATB5S-00] |
_
_
