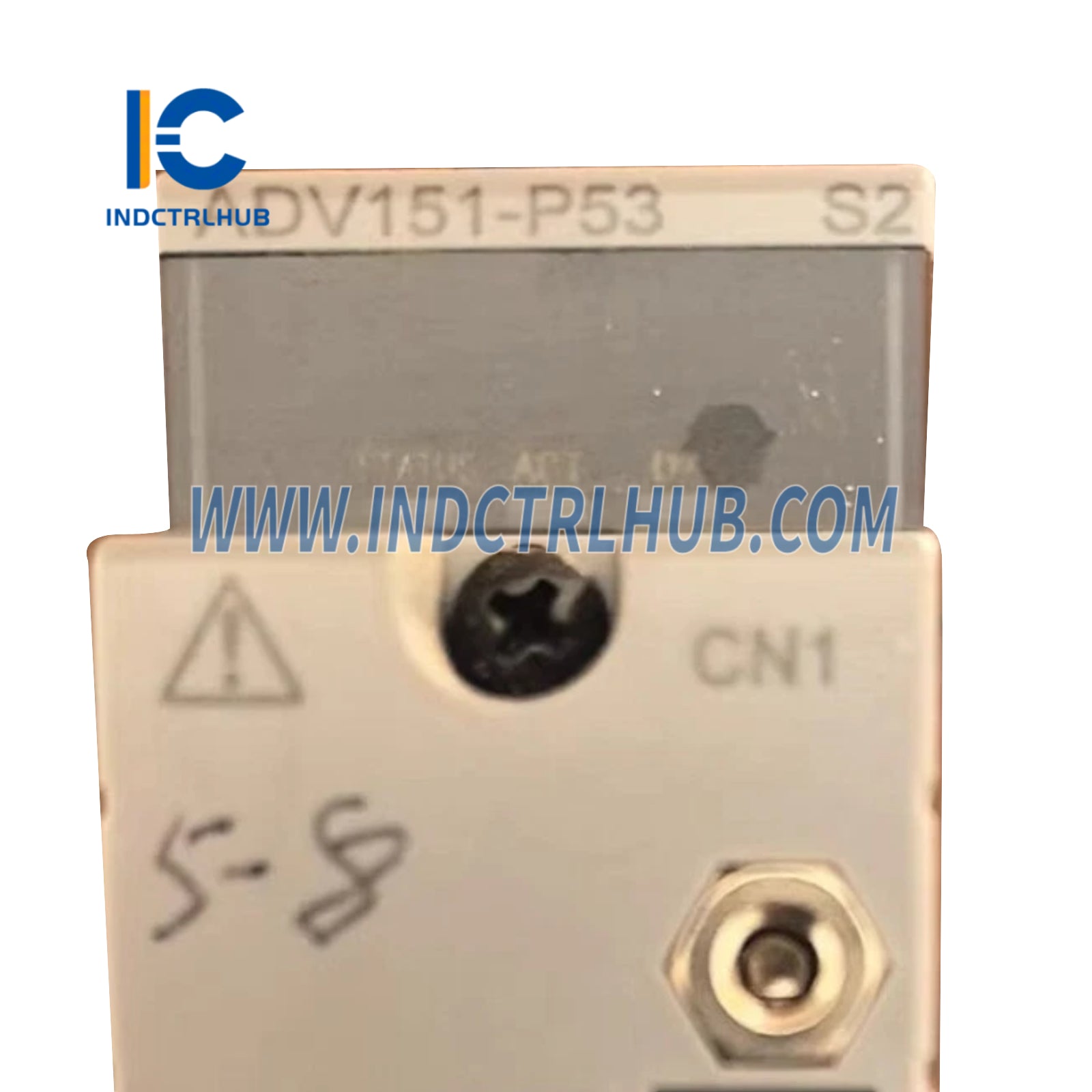

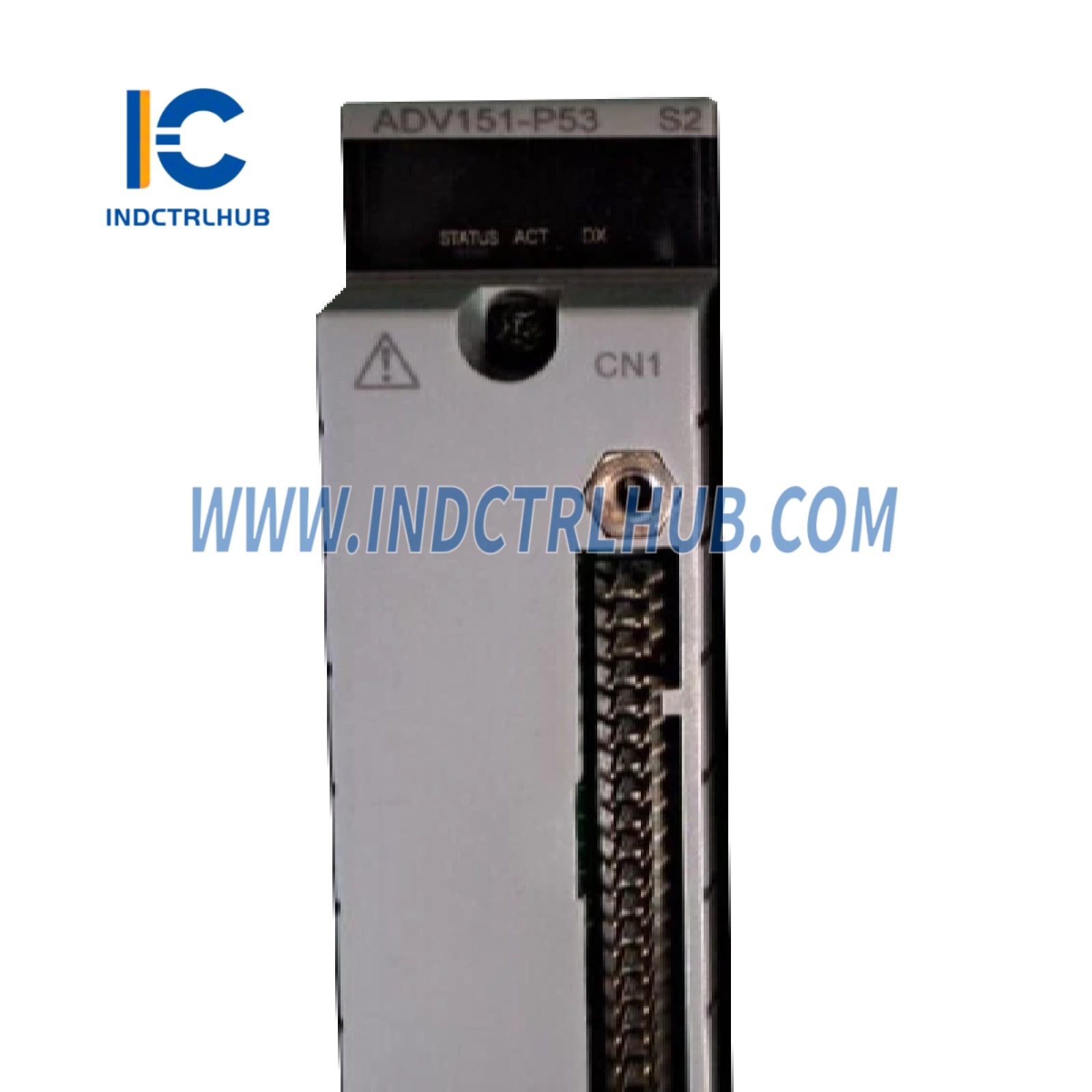

Yokogawa ADV151-P53/D5A00 32-kanálový digitálny vstupný modul
Yokogawa ADV151-P53/D5A00 32-kanálový digitálny vstupný modul
Manufacturer: Yokogawa
Product No.: ADV151-P53/D5A00
Condition:1000 skladom
Product Type: 32-kanálový digitálny vstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
ADV151-P53/D5A00 |
|
Popis |
32-kanálový digitálny vstupný modul (24 V DC, s vstupom tlačidla, bez zobrazenia stavu, bez ochrany proti výbuchu) + adaptér rozhrania kábla KS (ATD5A-00) |
_
_
__ Prehľad produktu
Modul_ADV151-P53/D5A00_je_digitálny vstupný modul_od spoločnosti Yokogawa, navrhnutý na rozhranie so 32 diskrétnymi 24 V DC ON/OFF signálmi. Zahŕňa_podporu vstupu tlačidla_a je vybavený_adaptérom rozhrania kábla KS (ATD5A-00). Prípona __53_ označuje_vstup tlačidla,_žiadne zobrazenie stavu a_žiadnu ochranu proti výbuchu, čo ho robí vhodným pre štandardné priemyselné prostredia.
_
_
__ Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
ADV151 |
|
Vstupné kanály |
32 |
|
Menovité vstupné napätie |
24 V DC (kompatibilné so sink/source) |
|
Rozsah napätia vstupu ON |
18 až 26,4 V DC |
|
Vstupné OFF napätie |
_ 5,0 V DC |
|
Vstupný prúd (typický) |
4,1 mA ±20 % na kanál |
|
Maximálne prípustné vstupné napätie |
30,0 V DC |
|
Odolné napätie |
2 kV AC (vstup do systému), 500 V AC (medzi spoločnými, na 16 kanálov) |
|
Funkcia vstupu stavu |
Podporované |
|
Funkcia vstupu tlačidla |
Podporované |
|
Funkcia vstupu SOE |
Nepodporované |
|
Čas odozvy vstupu |
_ 8 ms (vstup stavu) |
|
Minimálny čas detekcie ON |
20 ms (vstup tlačidla) |
|
Maximálny ON/OFF cyklus |
25 Hz (vstup tlačidla) |
|
Maximálna spotreba prúdu |
500 mA (5 V DC) |
|
Hmotnosť |
Približne 0,30 kg |
|
Externé pripojenie |
Adaptér rozhrania kábla KS (ATD5A-00) |
_
_
__ Rozpis príponových a voliteľných kódov
_
Prípony kódov v ADV151-P53
|
Kód |
Význam |
|---|---|
|
P |
Vstup tlačidla |
|
5 |
Bez zobrazenia stavu, bez ochrany proti výbuchu |
|
3 |
So štandardným povlakom ISA G3 a teplotným rozsahom -20 až 70 °C |
_
Kód možnosti v /D5A00
|
Kód |
Popis |
|---|---|
|
/D5A00 |
Adaptér káblového rozhrania KS pre 32-kanálový digitálny vstup [Model: ATD5A-00] |
_
