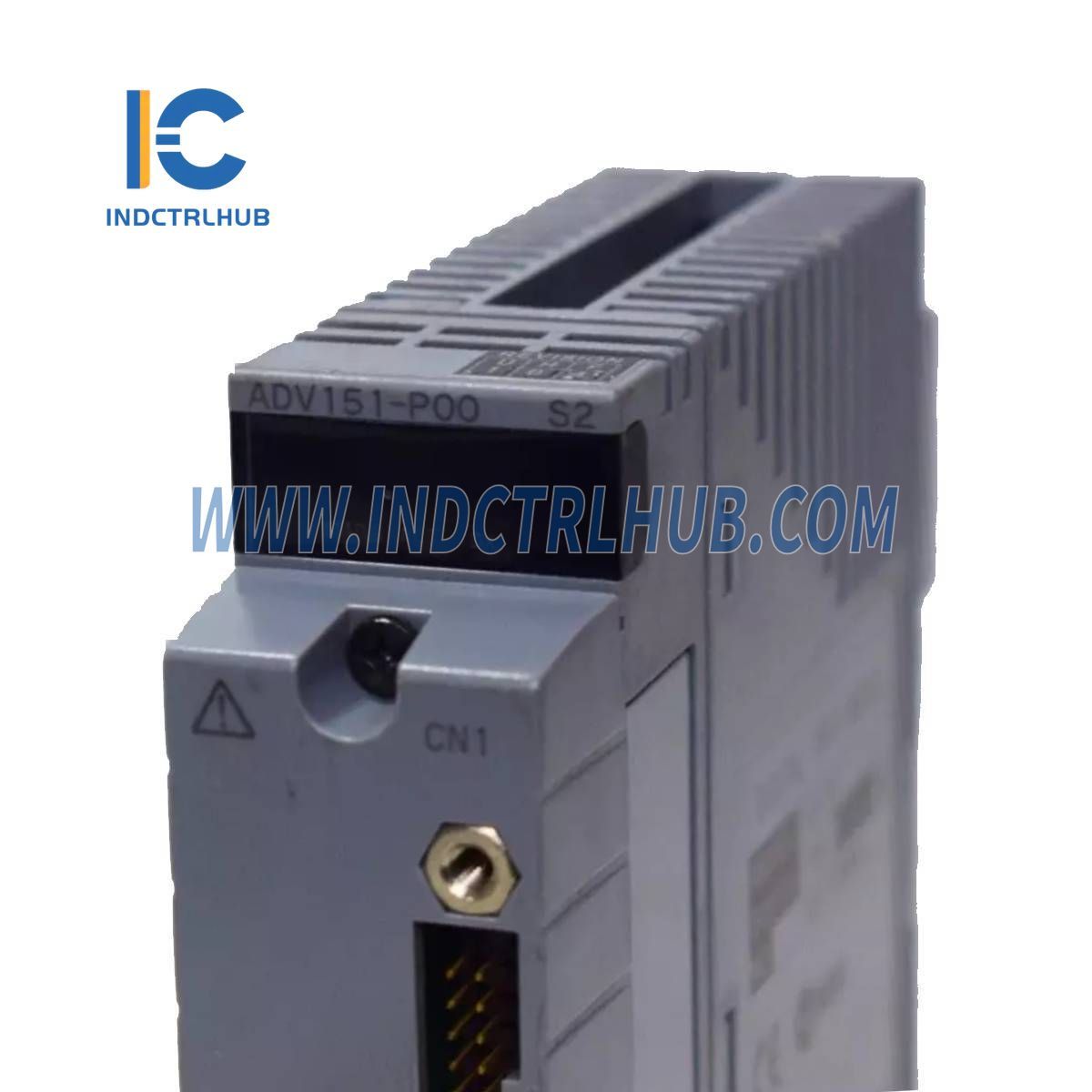

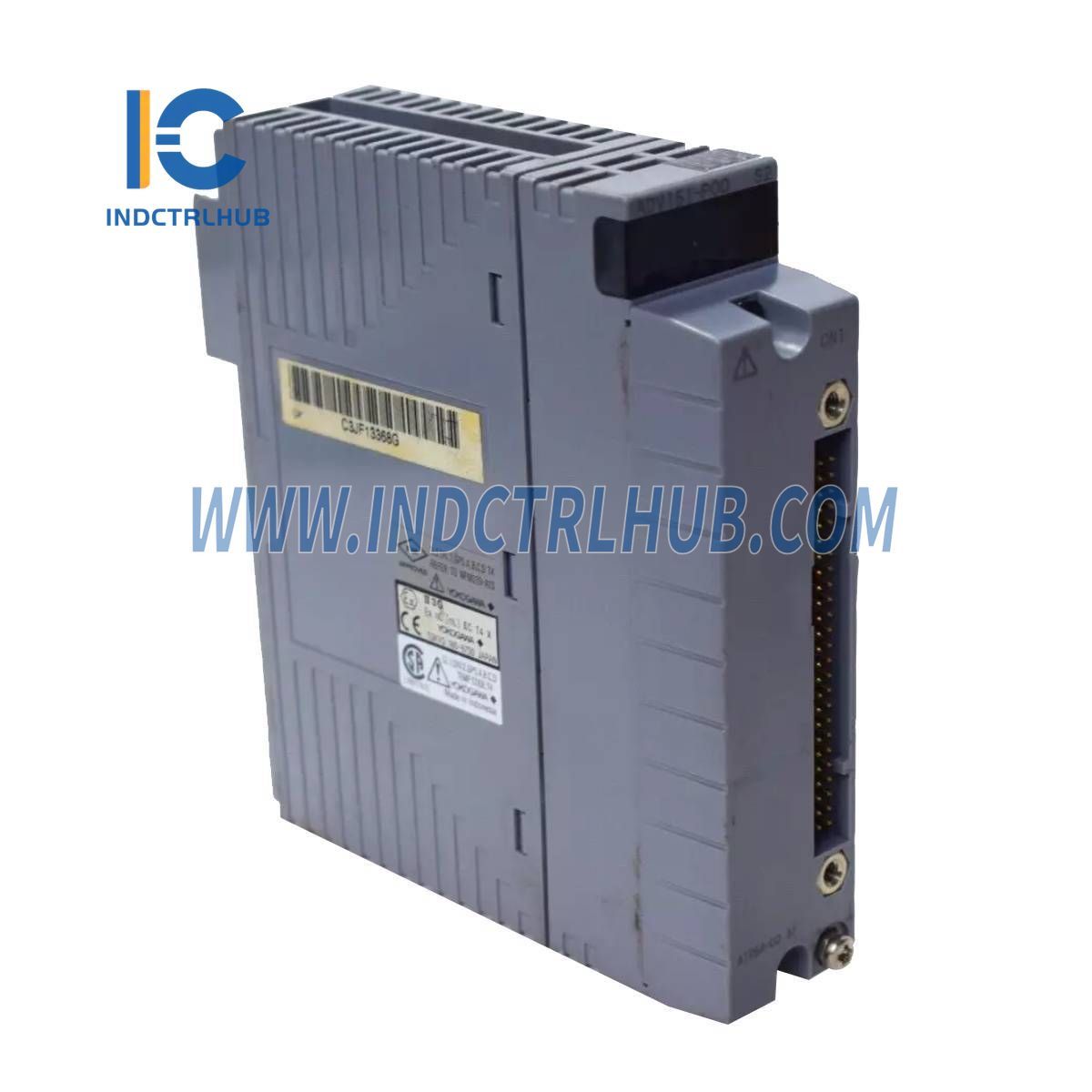

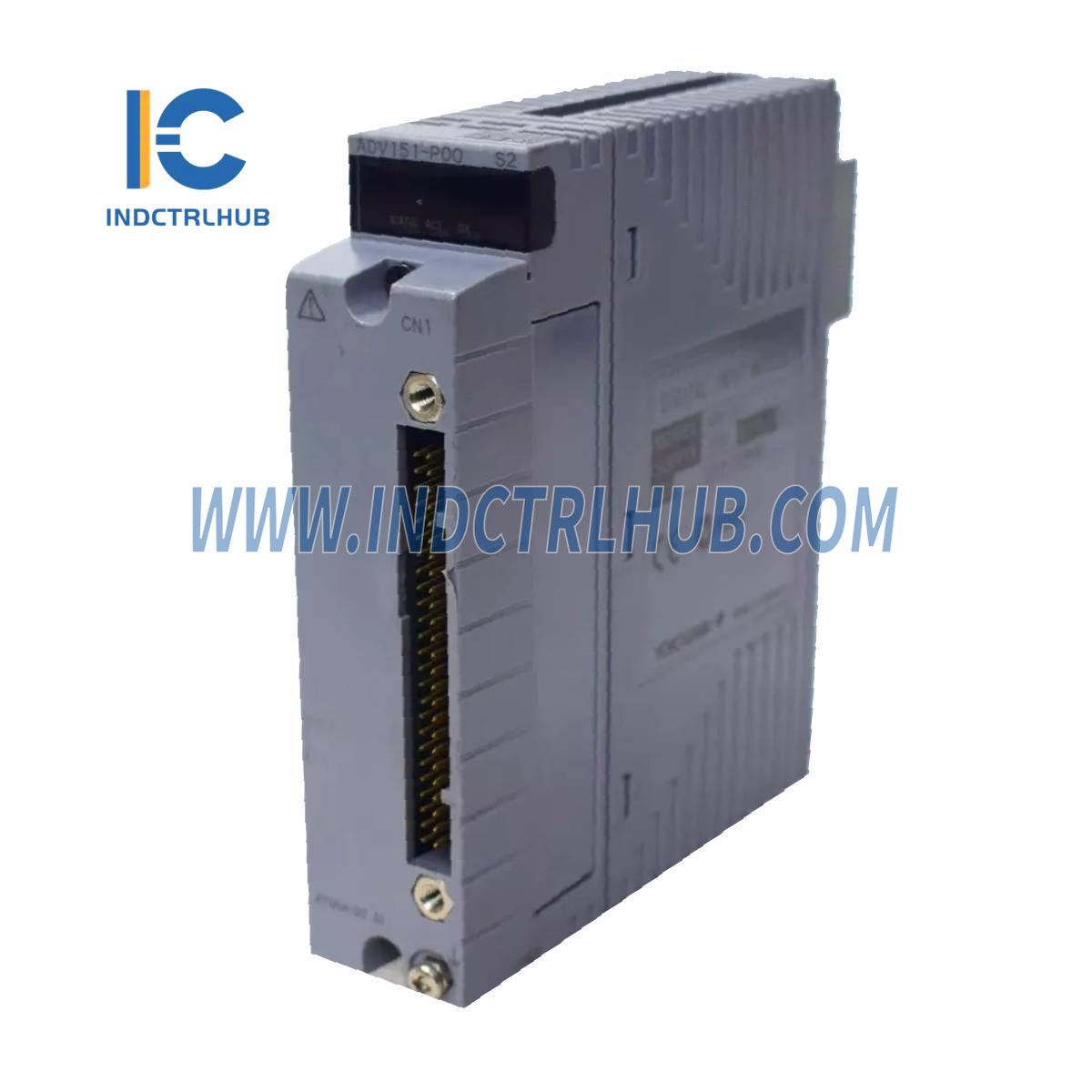

Yokogawa ADV151-P00 S2 Digitálny vstupný modul

Model/Číslo dielu

ADV151-P00 S2

Popis

Modul digitálneho vstupu

Počet vstupných kanálov

32

Menovité vstupné napätie

24 V DC (sink/source)

Vstupné ON napätie

18 až 26,4 V DC

Vstupné OFF napätie

5,0 V DC alebo menej

Vstupný prúd (pri menovitom vstupnom napätí)

4,1 mA ±20 % na kanál

Maximálne prípustné vstupné napätie

30,0 V DC

Medzné napätie

2 kV AC (medzi vstupným signálom a systémom, na 1 minútu)__500 V AC (medzi spoločnými, na 1 minútu, spoločné pre každých 16 kanálov)

Funkcie

Stavový vstup, vstup tlačidla, SOE vstup

Čas odozvy vstupu

8 ms alebo menej (pre stavový vstup)

Minimálny čas detekcie ON

20 ms (pre vstup tlačidla)

Maximálny počet zapnutí/vypnutí

25 Hz (pre vstup tlačidla)

Maximálna spotreba prúdu

500 mA (5 V DC)

Hmotnosť

Približne 0,30 kg

Externé pripojenie

Svorka na tlak, špeciálny kábel (AKB331), kábel s konektorom MIL

-P

So vstupom tlačidla

-E

So zachytením SOE

5

Bez stavového displeja; Bez ochrany proti výbuchu

6

So stavovým displejom; Bez ochrany proti výbuchu

E

Bez stavového displeja; S ochranou proti výbuchu

F

So stavovým displejom; S ochranou proti výbuchu

0

Základný typ

3

So štandardnou ISA G3 voľbou a teplotnou voľbou (-20 až 70 °C)

/D5A00

S adaptérom rozhrania KS kábla pre 32-kanálový digitálny vstup (Model: ATD5A-00)

/B5S00

So svorkovým blokom pre digitálny vstup (Model: ATB5S-00)

/B5S10

So svorkovým blokom pre digitálny vstup (tlmič prepätia) (Model: ATB5S-10)

/B5D00

S dvojitým svorkovým blokom pre digitálny vstup (Model: ATB5D-00)

/B5D10

S dvojitým svorkovým blokom pre digitálny vstup (tlmič prepätia) (Model: ATB5D-10)

/CCC01

S krytom konektora pre MIL kábel (Model: ACCC01)
