Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |

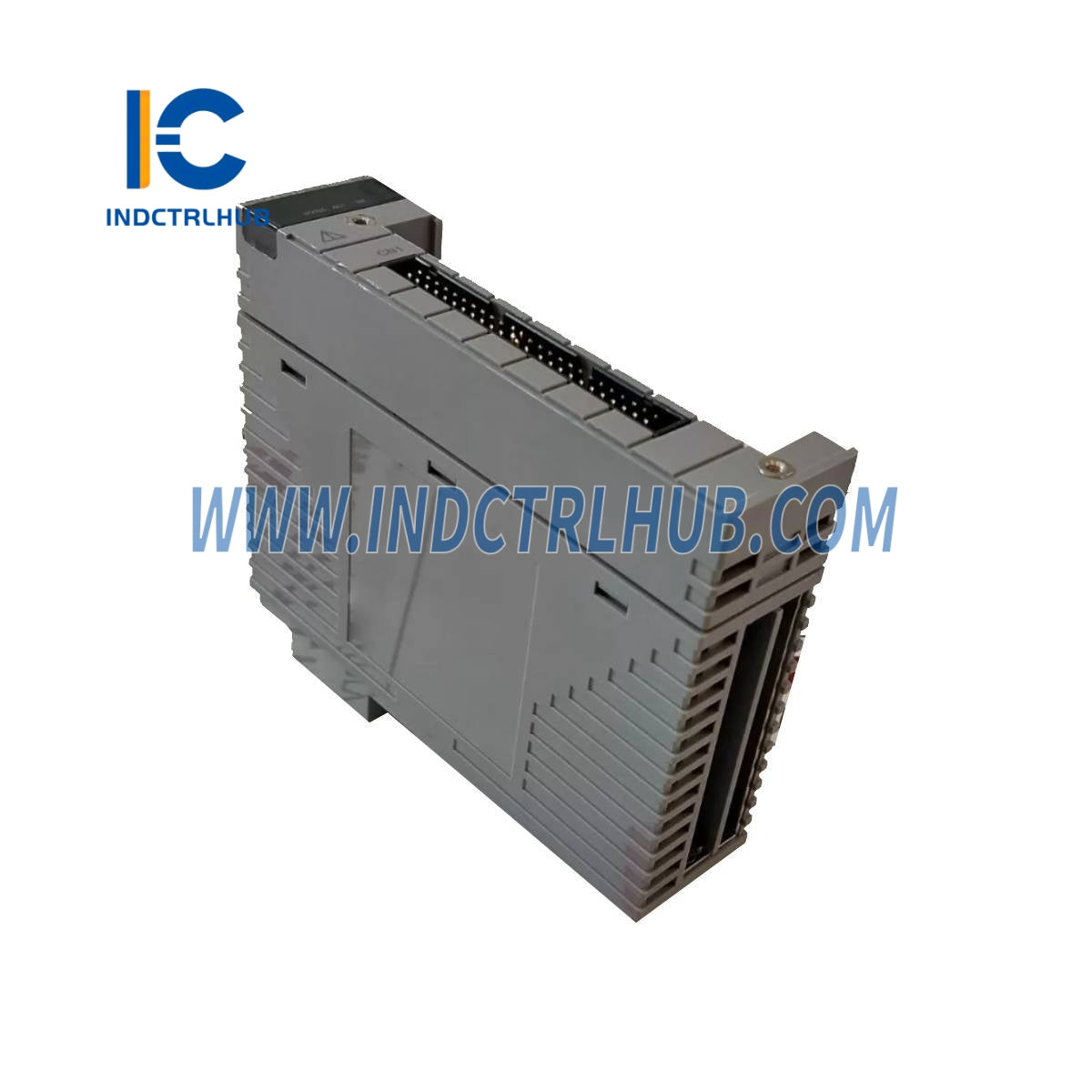

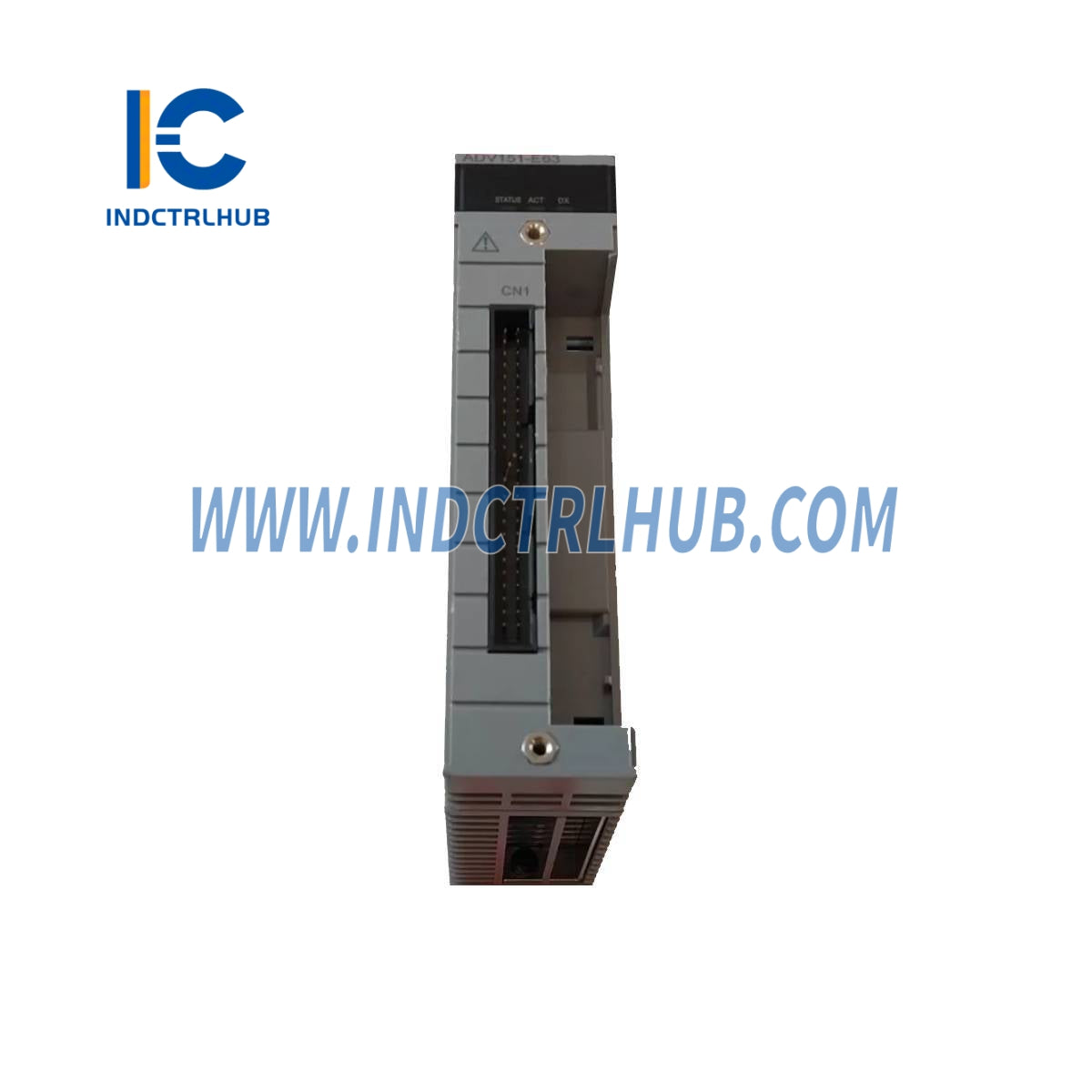

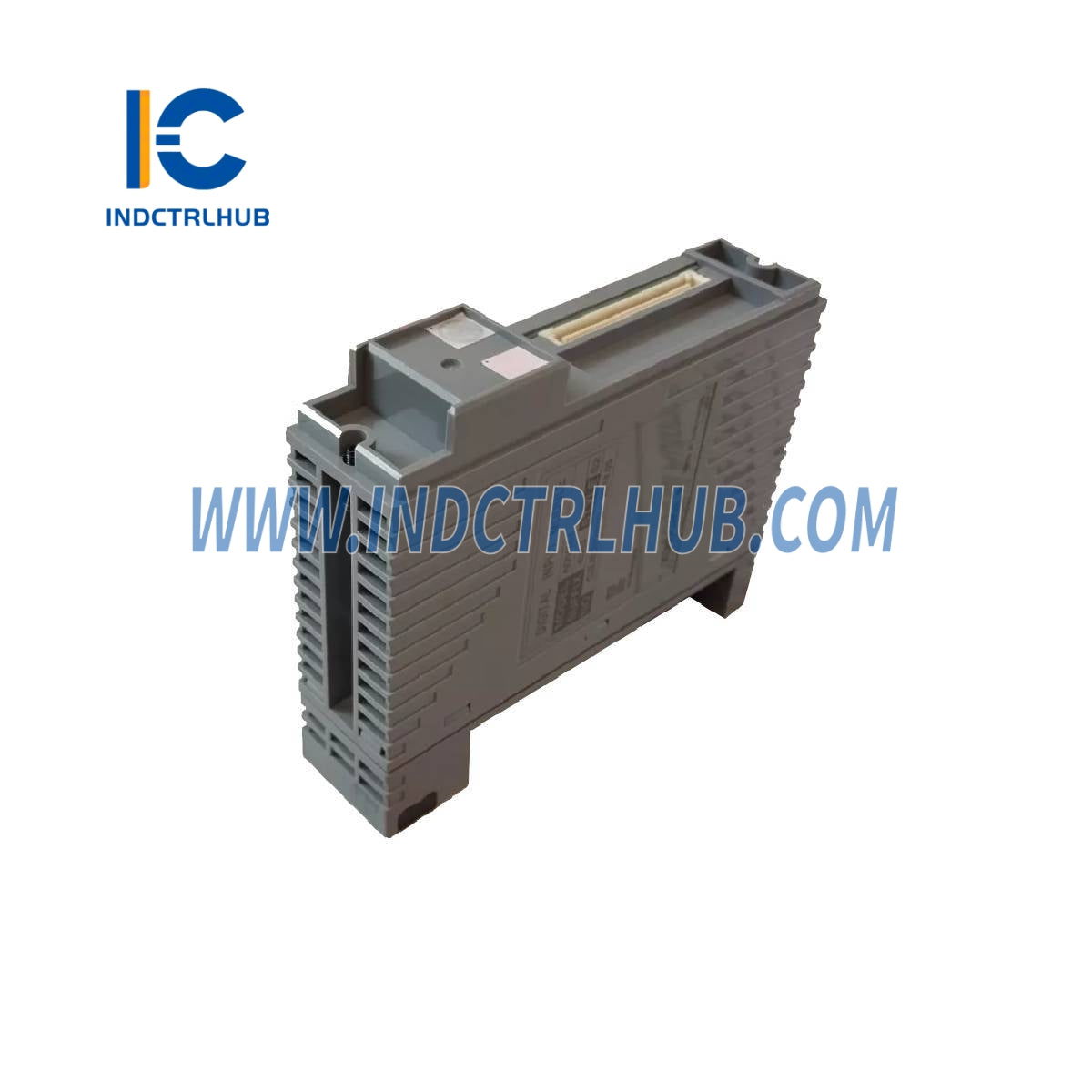

ADV151-E63/D6A00 |
|
Popis |
32-kanálový digitálny vstupný modul (24 V DC, zachytávanie SOE, zobrazenie stavu, výbušná ochrana) |
🔹 Prehľad produktu
Ten ADV151-E63/D6A00 je 32-kanálový izolovaný digitálny vstupný modul navrhnutý na prijímanie 24 V DC ON/OFF signálov. Podporuje typ sink/source vstupy a zahŕňa funkčnosť pre monitorovanie stavu, detekcia hrany tlačidla, a Sekvencia udalostí (SOE) zachytávanie dát. Tento model je výbušnou ochranou, dodáva sa s zobrazenie stavu, a je navrhnutý na použitie v ISA G3 pre náročné prostredia. Tiež obsahuje Adaptér rozhrania KS Cable (ATD6A-00) pre flexibilné zapojenie.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
ADV151 |
|
Vstupné kanály |
32 |
|
Typ vstupného signálu |
24 V DC (kompatibilné so zdrojom/spotrebou) |
|
Vstupné napätie ZAP |
18 až 26,4 V DC |
|
Vstupné napätie VYP |
5,0 V DC alebo menej |
|
Vstupný prúd (typický) |
4,1 mA ±20 % na kanál |
|
Maximálne prípustné vstupné napätie |
30,0 V DC |
|
Medzné napätie |
2 kV AC (vstup do systému), 500 V AC medzi spoločnými (na 16 kanálov) |
|
Funkcia vstupného stavu |
Podporované (detekcia stavu ZAP/VYP) |
|
Funkcia vstupu tlačidla |
Podporované (detekcia hrán, až 25 Hz) |
|
Funkcia SOE vstupu |
Podporované |
|
Čas odozvy vstupu |
8 ms alebo menej |
|
Minimálny čas detekcie ZAP |
20 ms (vstup tlačidla) |
|
Maximálny odber prúdu |
500 mA (5 V DC) |
|
Hmotnosť |
Približne 0,30 kg |
|
Možnosti externého pripojenia |
Tlaková svorka, MIL konektor, KS kábel cez adaptér |
🔹 Rozpis prípon a kódov možností
Príponové kódy v ADV151-E63
|
Kód |
Význam |
|---|---|
|
E |
Funkcia zachytávania SOE povolená |
|
6 |
So stavovým zobrazením |
|
3 |
ISA štandard G3 možnosť a rozšírený teplotný rozsah (-20 až 70 °C) |
Kód možnosti v /D6A00
|
Kód |
Popis |
|---|---|
|
/D6A00 |
KS káblový rozhraniový adaptér pre 32-kanálový digitálny vstup [Model: ATD6A-00] |
