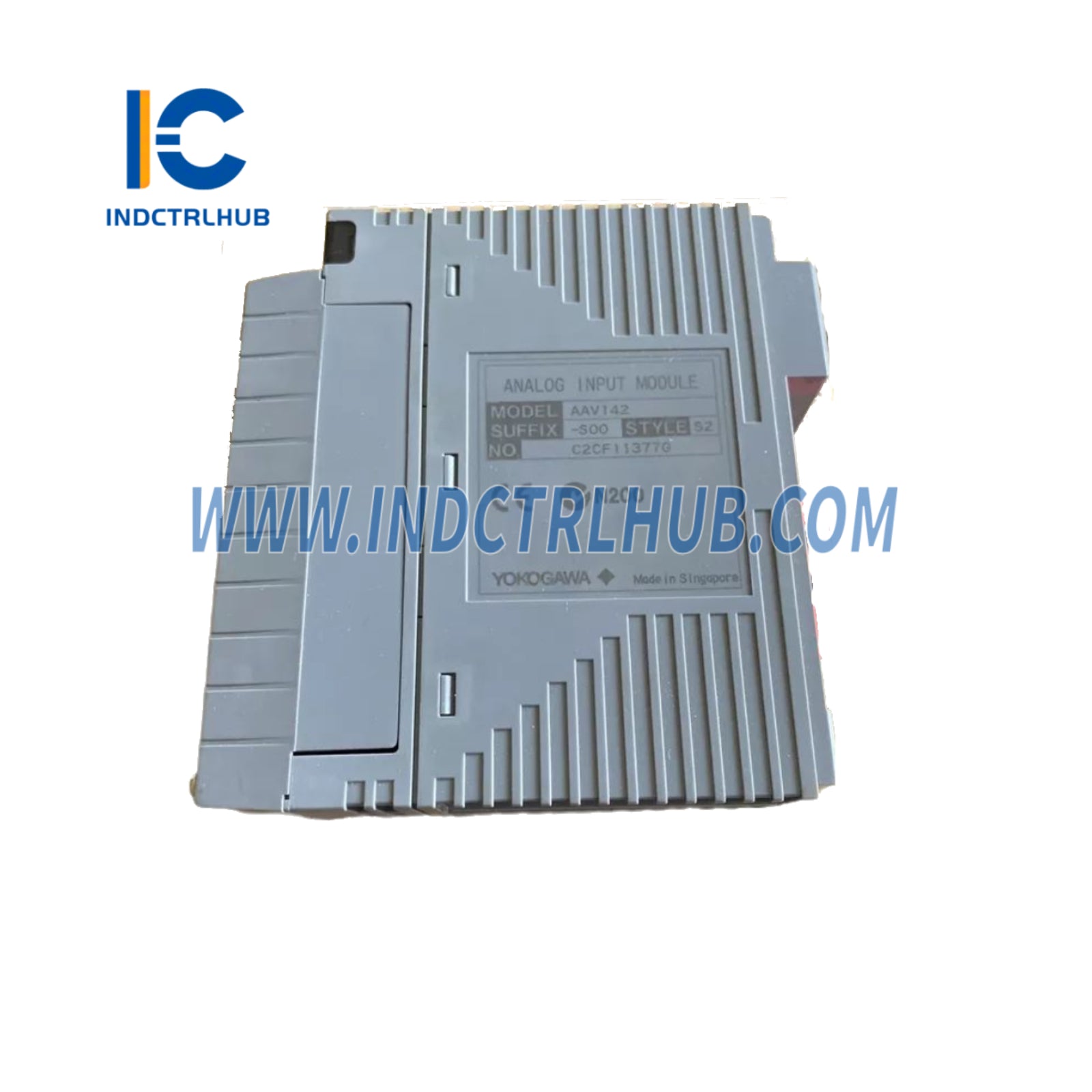

Yokogawa AAV142-S50 Analógový vstupný modul
Yokogawa AAV142-S50 Analógový vstupný modul
Manufacturer: Yokogawa
Product No.: AAV142-S50
Condition:1000 skladom
Product Type: Analógový vstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAV142-S50 |
|
Popis |
Analógový vstupný modul (-10 až +10 V, 16-kanálový, neizolovaný, štandardný typ, bez ochrany proti výbuchu) |
_
_
__ Popis
Modul_AAV142-S50_je_16-kanálový analógový vstupný modul_navrhnutý na príjem štandardizovaných_-10 až +10 V DC_napäťových signálov. Je to_neizolovaný_vstupný modul a podporuje duálne redundantné konfigurácie, ideálne pre integráciu s riadiacimi systémami Yokogawa__. Modul je vhodný na použitie s oboma_2-vodičovými a 4-vodičovými vysielačmi a poskytuje flexibilné pripojenie cez KS káblové rozhranie alebo svorky na tlakové svorky.
_
_
__ Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Počet vstupných kanálov |
16 |
|
Izolácia |
Neizolovaný |
|
Vstupný signál |
-10 až +10 V DC |
|
Povolené vstupné napätie |
±13 V |
|
Vstupný odpor (pri zapnutí) |
_1 M_ |
|
Vstupný odpor (vypnuté napájanie) |
_660 k_ |
|
Presnosť |
±20 mV |
|
Obdobie aktualizácie dát |
10 ms |
|
Čas odozvy kroku |
100 ms |
|
Napájanie vysielača |
Nie je poskytnuté |
|
Nastavenie vysielača 2-vodičové/4-vodičové |
Nie je k dispozícii (pevná konfigurácia) |
|
Teplotný posun |
±20 mV / 10 °C |
|
Maximálna spotreba prúdu |
350 mA (5 V DC) |
|
Hmotnosť |
0,2 kg |
|
Externé pripojenie |
KS káblové rozhranie alebo tlaková svorka (voliteľné) |
|
HART komunikácia |
Nepodporované |
_
_
__ Rozpis prípon a kódov možností
|
Kód |
Popis |
|---|---|
|
-S50 |
Štandardný typ bez ochrany proti výbuchu |
|
/K4A00 |
(Voliteľné) S adaptérom rozhrania KS kábla [ATK4A-00] |
|
/A4S00 |
(Voliteľné) S blokom svorky upínacieho terminálu [ATA4S-00] |
|
/A4S10 |
(Voliteľné) S blokom svorky absorbéra prepätia [ATA4S-10] |
|
/A4D00 |
(Voliteľné) S dvojitým svorkovým upínacím terminálom [ATA4D-00] |
|
/A4D10 |
(Voliteľné) S dvojitým svorkovým absorbérom prepätia [ATA4D-10] |
|
/CCC01 |
(Voliteľné) Kryt konektora pre MIL kábel [ACCC01] |
