Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAV141-S50 |
|
Popis |
Modul analógového vstupu (1 až 5 V, 16-kanálový, neinicializovaný) |
🔹 Prehľad produktu

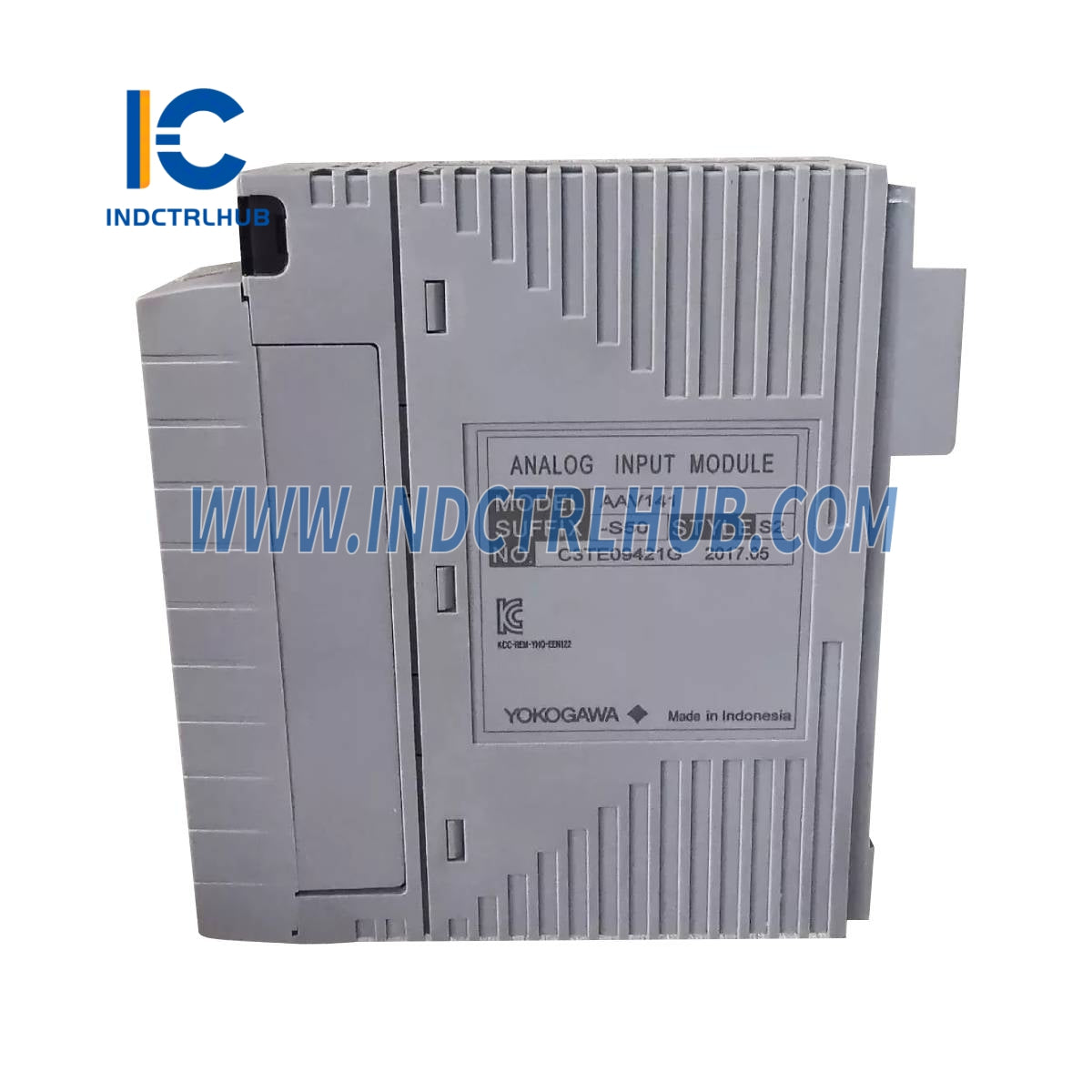

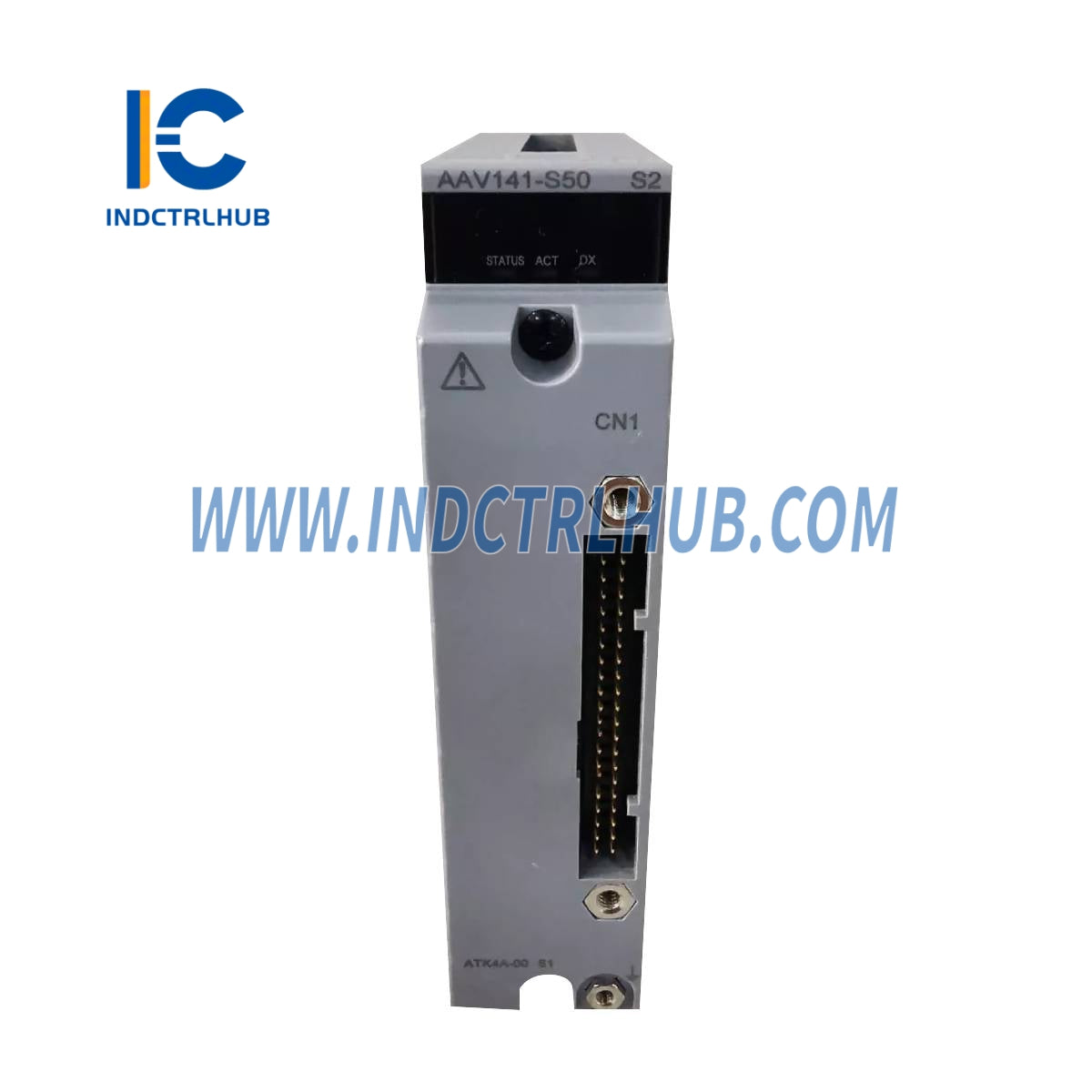

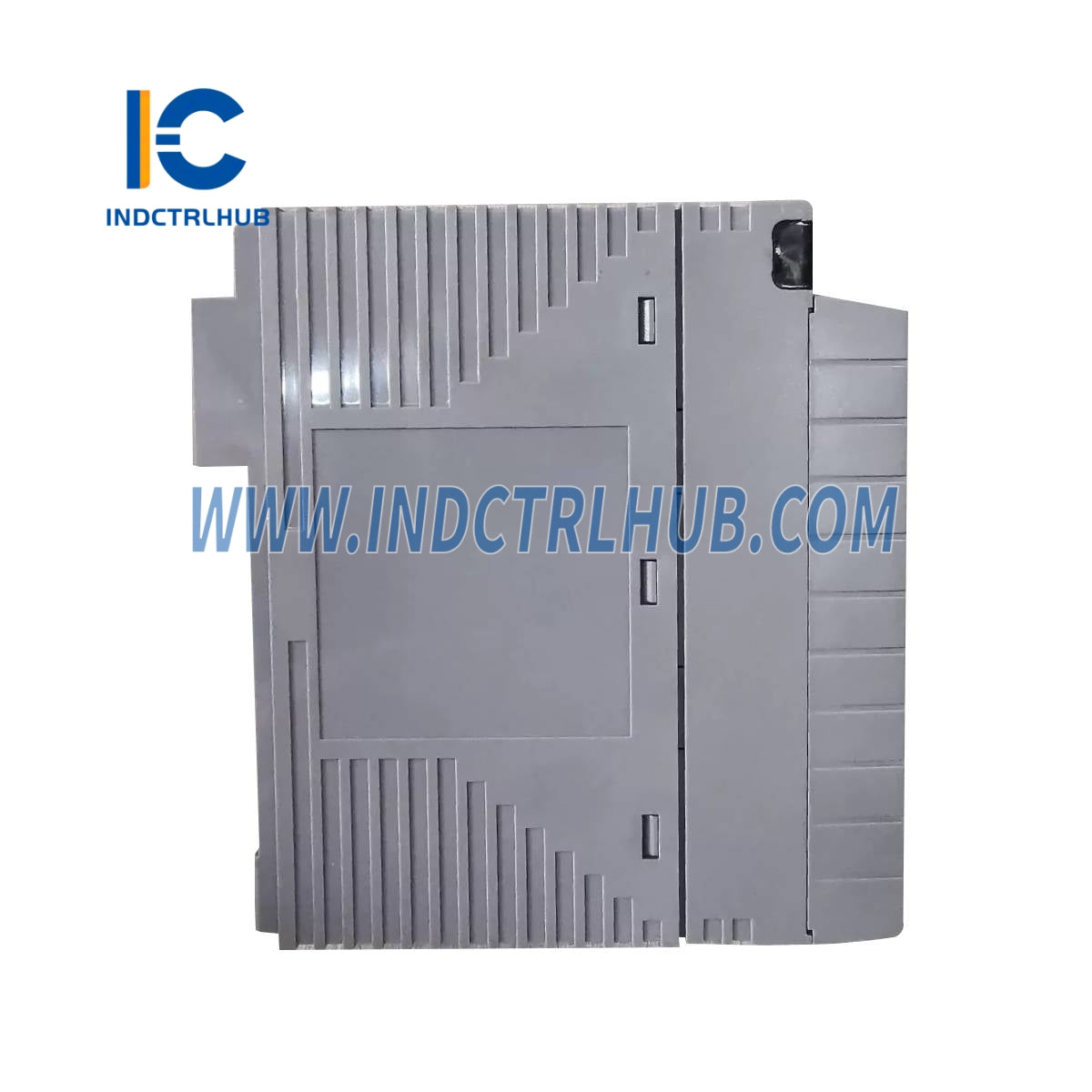

The Yokogawa AAV141-S50 je 16-kanálový neizolovaný modul vstupu napätia navrhnutý na prijímanie štandardizovaných signálov 1 až 5 V DC z 2-vodičových alebo 4-vodičových vysielačov. Používa sa v riadiacich systémoch pre odvetvia ako energetika, chemický priemysel a procesná automatizácia, podporuje duálne redundantné konfigurácie a poskytuje vysokú hustotu analógového vstupu s rýchlymi aktualizačnými frekvenciami. Nepodporuje izoláciu medzi kanálmi ani od systému, čo ho robí ideálnym pre špecifické aplikácie, kde takáto izolácia nie je potrebná.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAV141 |
|
Vstupné kanály |
16 kanálov, neinicializované (diferenciálny vstup) |
|
Vstupný signál |
1 až 5 V DC (±1 V povolené spoločné režimové napätie) |
|
Povolené vstupné napätie |
±7,5 V |
|
Vstupný odpor (zapnuté napájanie) |
1 MΩ alebo väčší |
|
Vstupný odpor (vypnuté napájanie) |
340 kΩ alebo väčší |
|
Presnosť |
±4 mV |
|
Obdobie aktualizácie dát |
10 ms |
|
Čas odozvy kroku |
100 ms |
|
Napájanie vysielača |
Nie je k dispozícii |
|
Posun okolitou teplotou |
±4 mV/10 °C |
|
Maximálna spotreba prúdu |
350 mA (5 V DC) |
|
Hmotnosť |
0,2 kg |
|
Externé pripojenia |
KS kábel |
|
HART komunikácia |
Nie je k dispozícii |
🔹 Kódy prípon a možností
|
Kódy prípon |
Popis |
|---|---|
|
-S |
Štandardný typ |
|
5 |
Bez ochrany proti výbuchu |
|
E |
S ochranou proti výbuchu |
|
0 |
Základný typ |
|
3 |
Možnosť ISA G3 a teploty od -20 do 70 °C |
|
Kódy možností |
Popis |
|---|---|
|
/K4A00 |
Adaptér rozhrania KS kábla [Model: ATK4A-00] |
|
/A4S00 |
Tlakový svorkový blok pre analóg [Model: ATA4S-00] |
|
/A4S10 |
Tlakový svorkový blok pre analóg (s tlmičom prepätia) [Model: ATA4S-10] |
|
/A4D00 |
Dvojitý tlakový svorkový blok pre analóg [Model: ATA4D-00] |
|
/A4D10 |
Dvojitý tlakový svorkový blok pre analóg (s tlmičom prepätia) [ATA4D-10] |
|
/CCC01 |
Kryt konektora pre MIL kábel [Model: ACCC01] |
