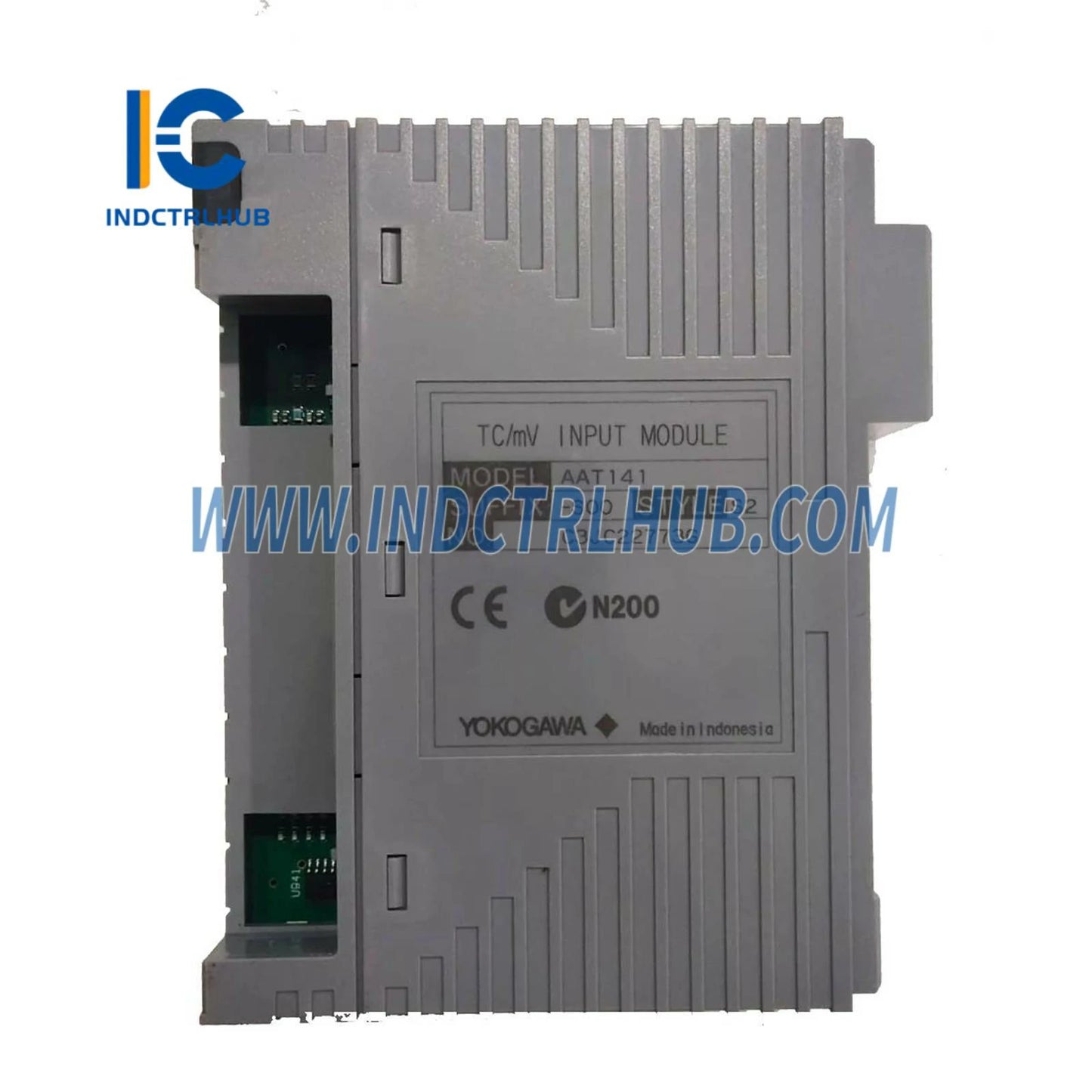

Yokogawa AAT141-S00 S2 TC/mV vstupný modul

Výrobca

Yokogawa

Model/číslo dielu

AAT141-S00 S2

Popis produktu

TC/mV vstupný modul (16-kanálový, izolovaný)

Počet vstupných kanálov

16, izolovaných

Vstupný signál

- Termočlánok (TC): JIS C1602:1995, IEC584:1995  Typy: J, K, E, B(*1), R, S, T, N  - mV: -100 až 150 mV, -20 až 80 mV

Prepínanie vstupných signálov

TC/mV možno nastaviť individuálne pre CH1 až CH16

Povolené vstupné napätie

±5 V

Odolné napätie

Medzi vstupom a systémom: 1500 V AC, po dobu 1 minúty

Vstupný odpor

Zapnuté napájanie: 2 MΩ alebo viac  Vypnuté napájanie: 2 MΩ alebo viac

Presnosť

- TC: ±30 µV  - mV: ±80 µV pre rozsah (-100 až 150 mV), ±30 µV pre rozsah (-20 až 80 mV)

Povolený celkový odpor zdroja signálu plus vedenie

1000 Ω alebo menej

Vplyv prípustného odporu zdroja signálu (1000 Ω)

±20 µV(*3)

Presnosť kompenzácie referenčného spoja

V rámci ±1 °C (*4) (*5)

Teplotný drift

- Vstup mV (-100 až 150 mV): ±80 µV/10 °C  - Vstup TC/mV (-20 až 80 mV): ±30 µV/10 °C

Obdobie aktualizácie dát

1 s

Detekcia vypálenia

- Všetky kanály je možné nastaviť naraz  - Nastavenie: Nie je k dispozícii/k dispozícii (HORE/DOLU)  - Čas detekcie: 60 s

Maximálny odber prúdu

450 mA (5 V DC)

Hmotnosť

0,2 kg

Externé pripojenie

Svorka s tlakovým upínaním

-S

Štandardný typ

5

Bez ochrany proti výbuchu

E

S ochranou proti výbuchu

0

Základný typ

3

S voliteľnou ISA štandardnou G3 možnosťou a teplotnou možnosťou (-20 až 70 °C)

/T4S00

S tlakovo upínacím svorkovnicovým blokom pre termočlánok/mV [Model: ATT4S-00]

/T4S10

S tlakovo upínacím svorkovnicovým blokom pre termočlánok/mV (tlmič prepätia) [Model: ATT4S-10]

/T4D00

S dvojitým tlakovo upínacím svorkovnicovým blokom pre termočlánok/mV [Model: ATT4D-00]

/T4D10

S dvojitým tlakovo upínacím svorkovnicovým blokom pre termočlánok/mV (tlmič prepätia) [Model: ATT4D-10]

/CCC01

S krytom konektora pre MIL kábel [Model: ACCC01]
