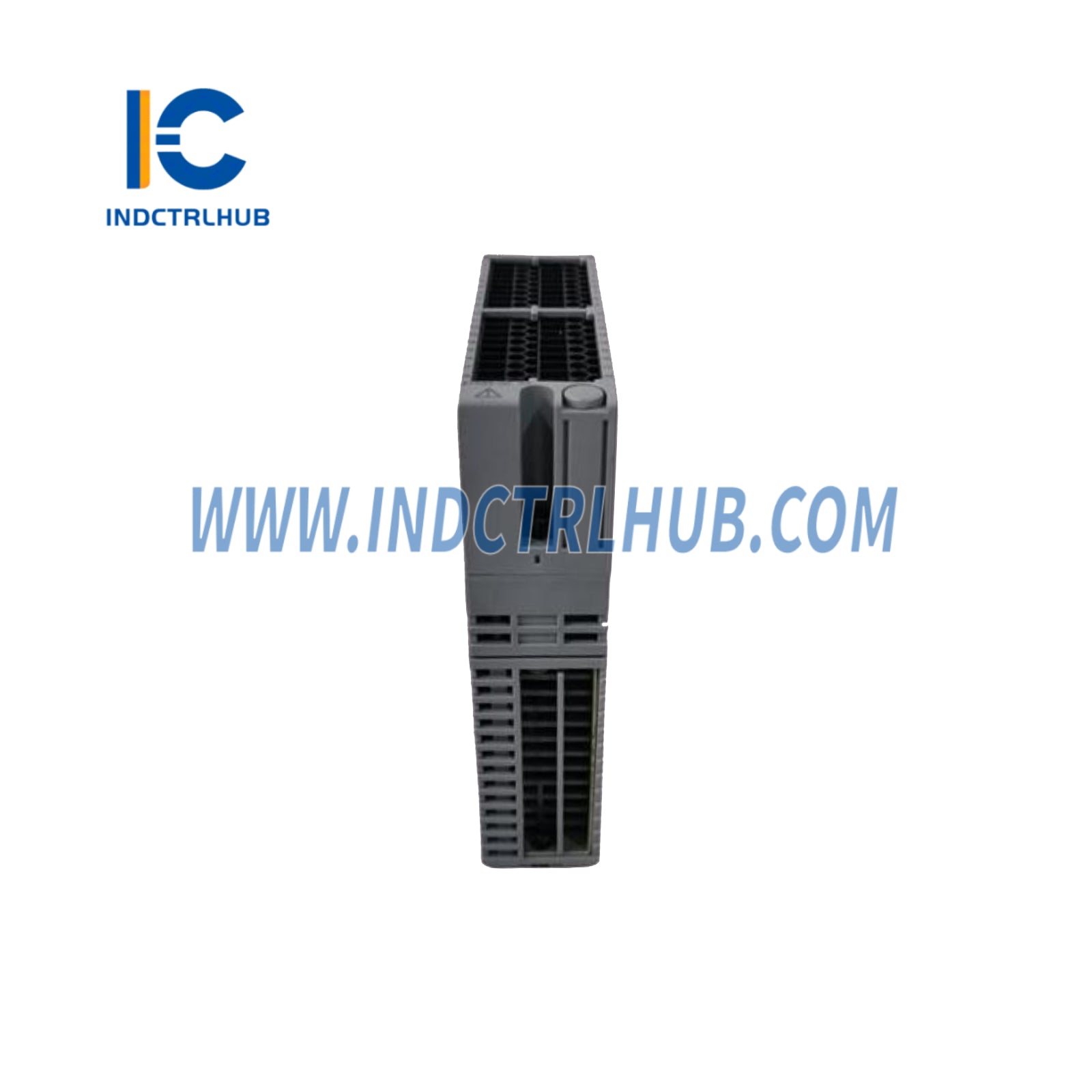

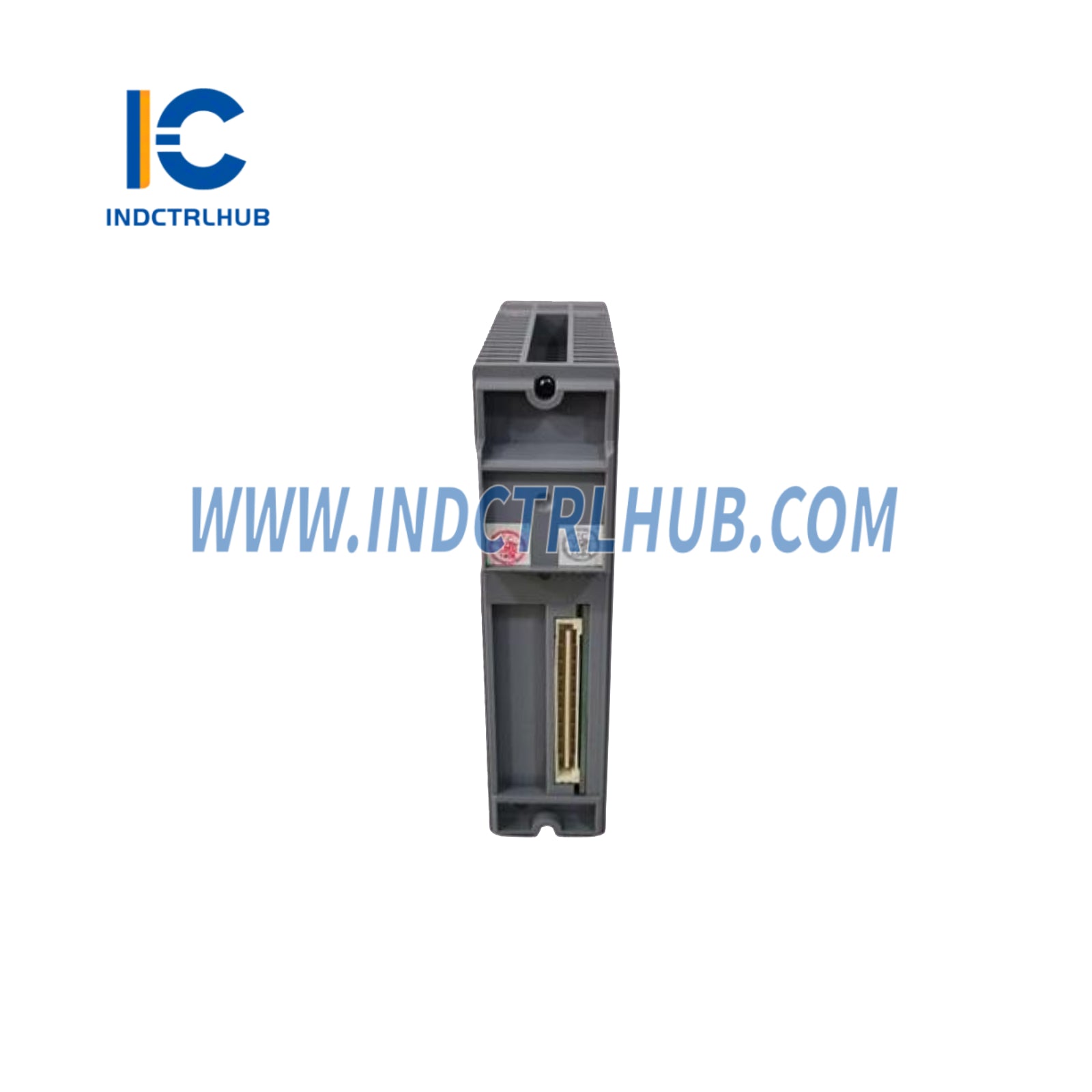

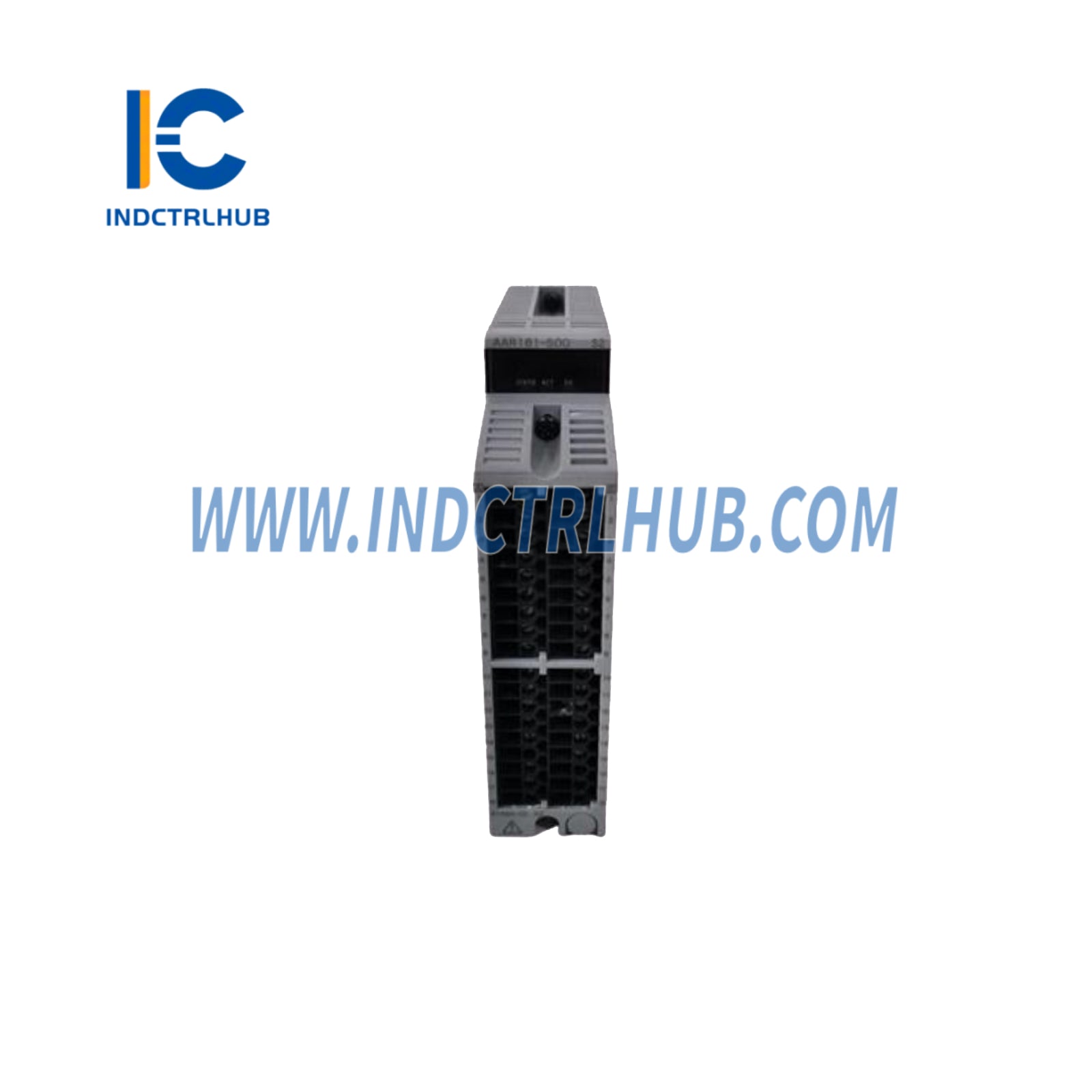

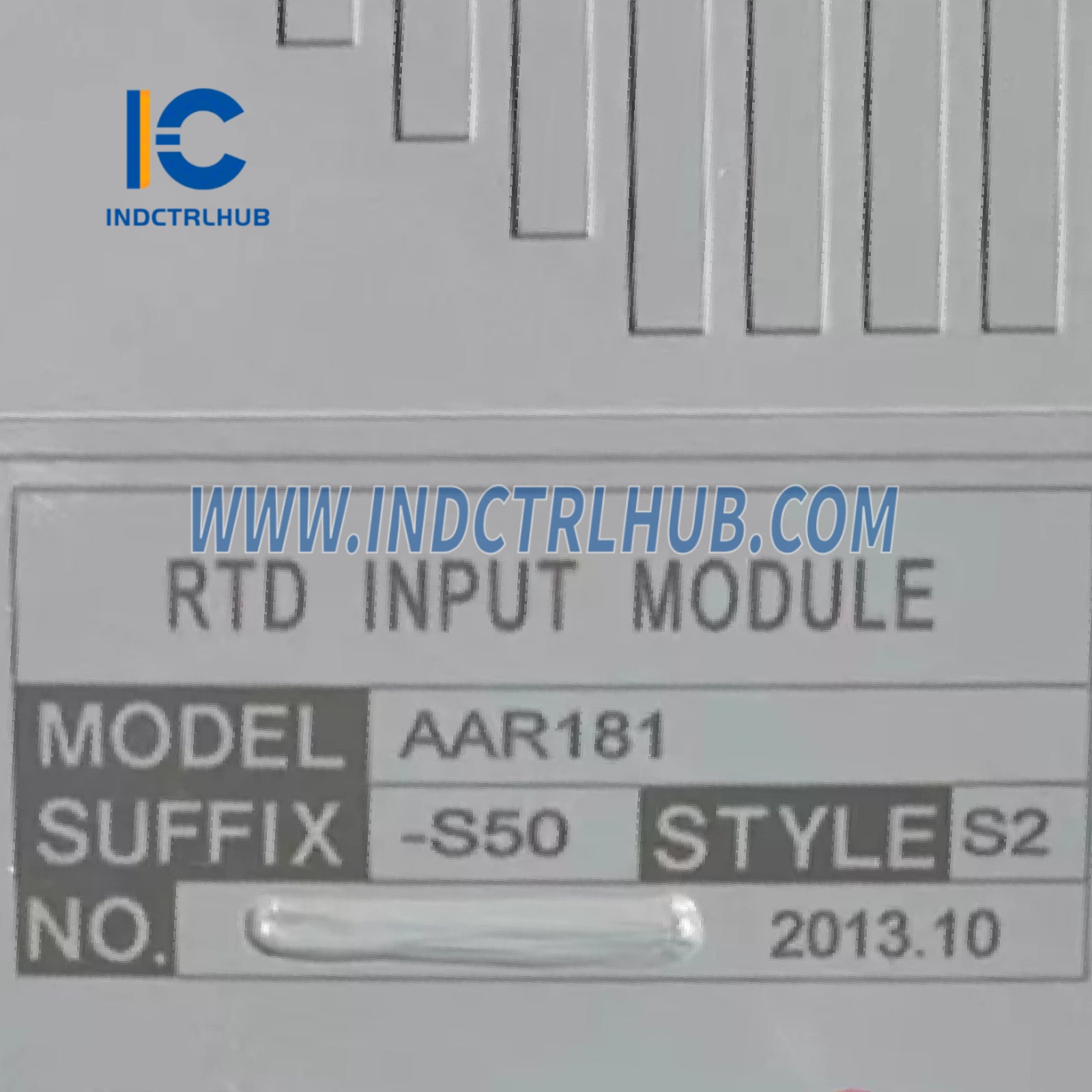

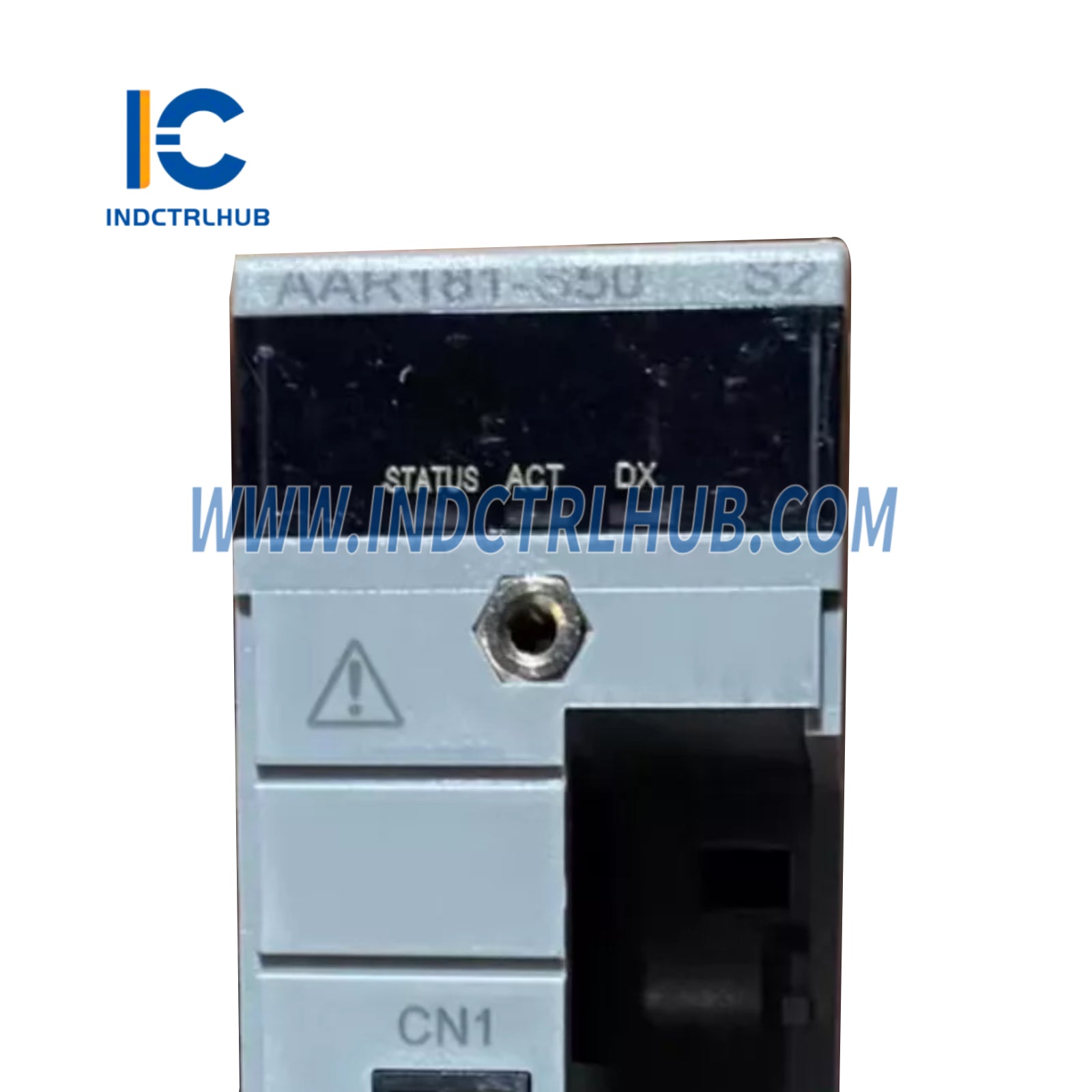

Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAR181-S50 |
|
Popis |
12-kanálový izolovaný RTD vstupný modul (bez ochrany proti výbuchu) |
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAR181 |
|
Vstupné kanály |
12, izolované |
|
Podporovaný typ vstupu |
Iba RTD (Pt100, 3-vodičový typ; podľa JIS C1604:1997, IEC751:1995) |
|
Povolené vstupné napätie |
±5 V |
|
Medzné napätie |
1500 V AC (medzi vstupom a systémom, na 1 minútu) |
|
Vstupný odpor |
≥2 MΩ (pri zapnutom a vypnutom napájaní) |
|
Presnosť (RTD) |
±120 mΩ |
|
Celkový povolený odpor zapojenia |
40 Ω alebo menej (na vodič) (*2) |
|
Merací prúd |
1 mA (pre RTD vstup) |
|
Teplotný drift |
±120 mΩ/10 °C (vstup RTD) |
|
Komppenzácia referenčného spoja |
Nie je použiteľné pre RTD |
|
Obdobie aktualizácie dát |
1 sekunda |
|
Nastavenie vypálenia |
Všetky kanály môžu byť nakonfigurované spoločne (Dostupné/Nedostupné - HORE/DOLU, detekcia 60 s) |
|
Maximálna spotreba prúdu |
450 mA (5 V DC) |
|
Hmotnosť |
Približne 0,2 kg |
|
Externé pripojenie |
Svorka s tlakovým upínaním |
🔹 Konfigurácia modelu
|
Model |
Popis |
|---|---|
|
AAR181 |
RTD vstupný modul (12-kanálový, izolovaný) |
Rozpis kódu prípony (AAR181-S50)
|
Prípona |
Popis |
|---|---|
|
-S |
Štandardný typ |
|
5 |
Bez ochrany proti výbuchu |
|
0 |
Základný typ (štandardná konfigurácia, bez G3/vysokoteplotnej možnosti) |
🔹 Voliteľné kódy (štandardne nezahrnuté)
|
Kód možnosti |
Popis |
|---|---|
|
/R8S00 |
Tlakový svorkovnicový blok pre RTD [Model: ATR8S-00] |
|
/R8S10 |
Tlakový svorkovnicový blok s tlmičom prepätia [Model: ATR8S-10] |
|
/R8D00 |
Dvojitý tlakový svorkovnicový blok pre RTD [Model: ATR8D-00] |
|
/R8D10 |
Dvojitý tlakový svorkovnicový blok s tlmičom prepätia [Model: ATR8D-10] |
|
/CCC01 |
Kryt konektora pre MIL kábel [Model: ACCC01] |
