Product Description
Všeobecné informácie
|
Parameter |
Hodnota |
|---|---|
|
Výrobca |
Yokogawa |
|
Model/číslo dielu |

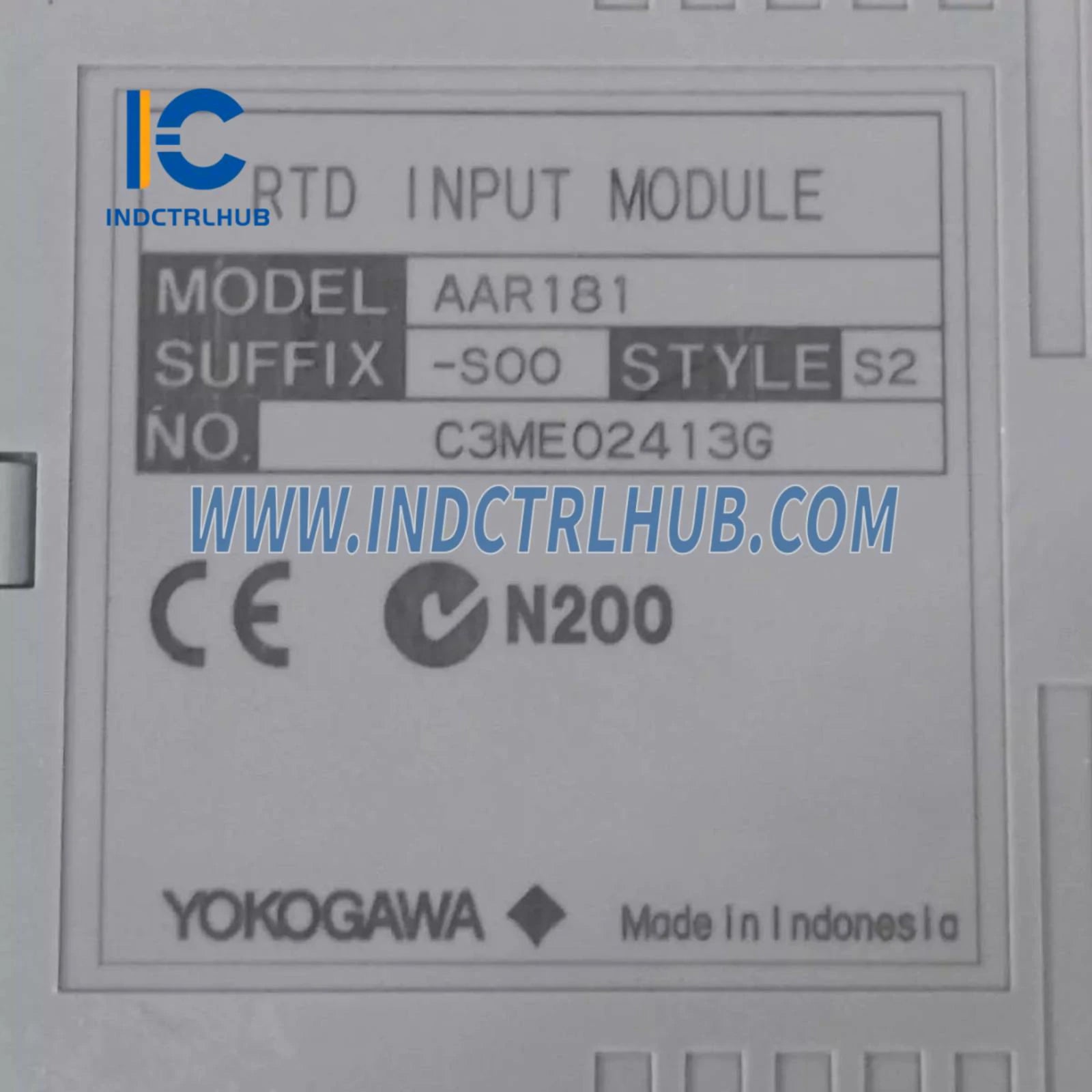

AAR181-S00 S2 |
|
Popis produktu |

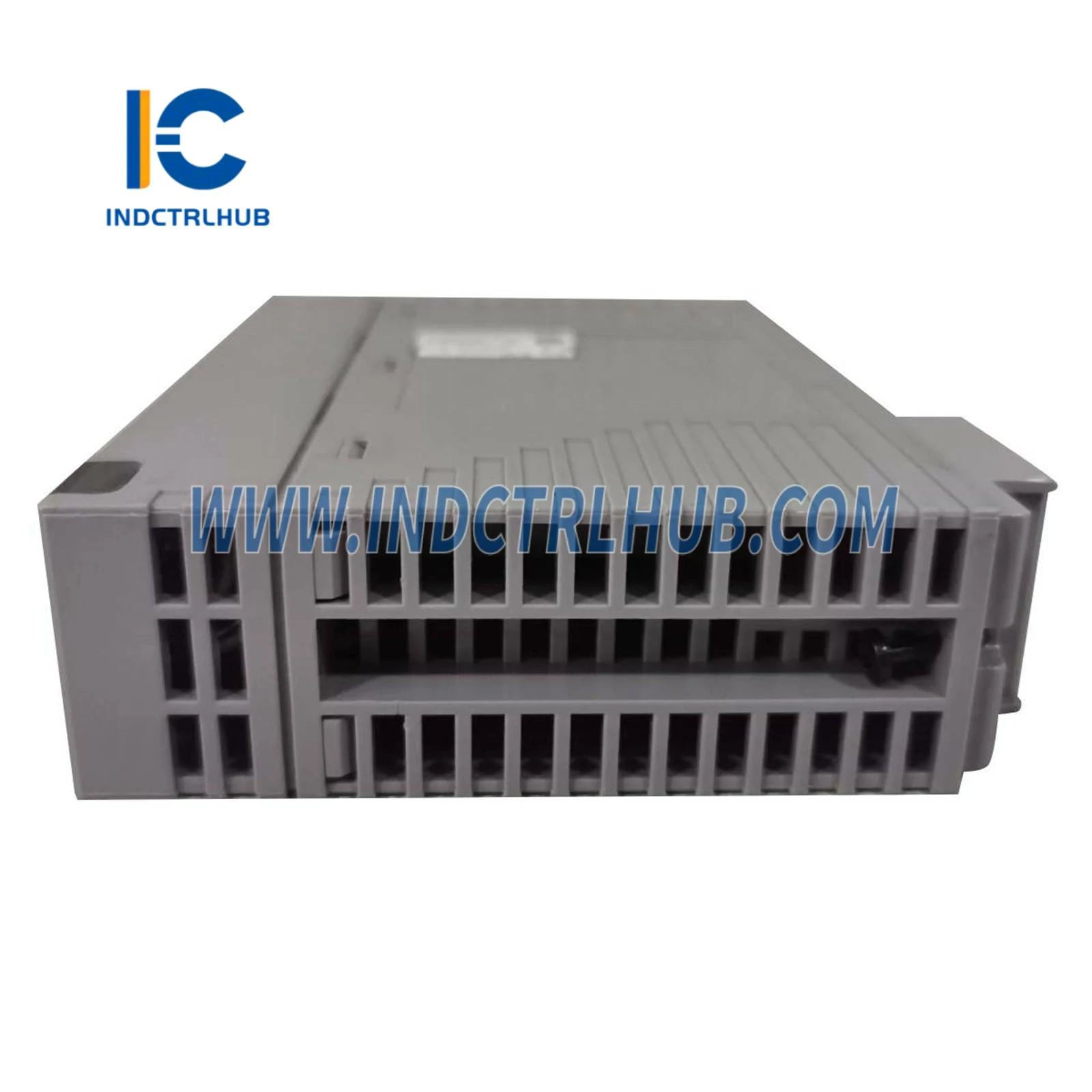

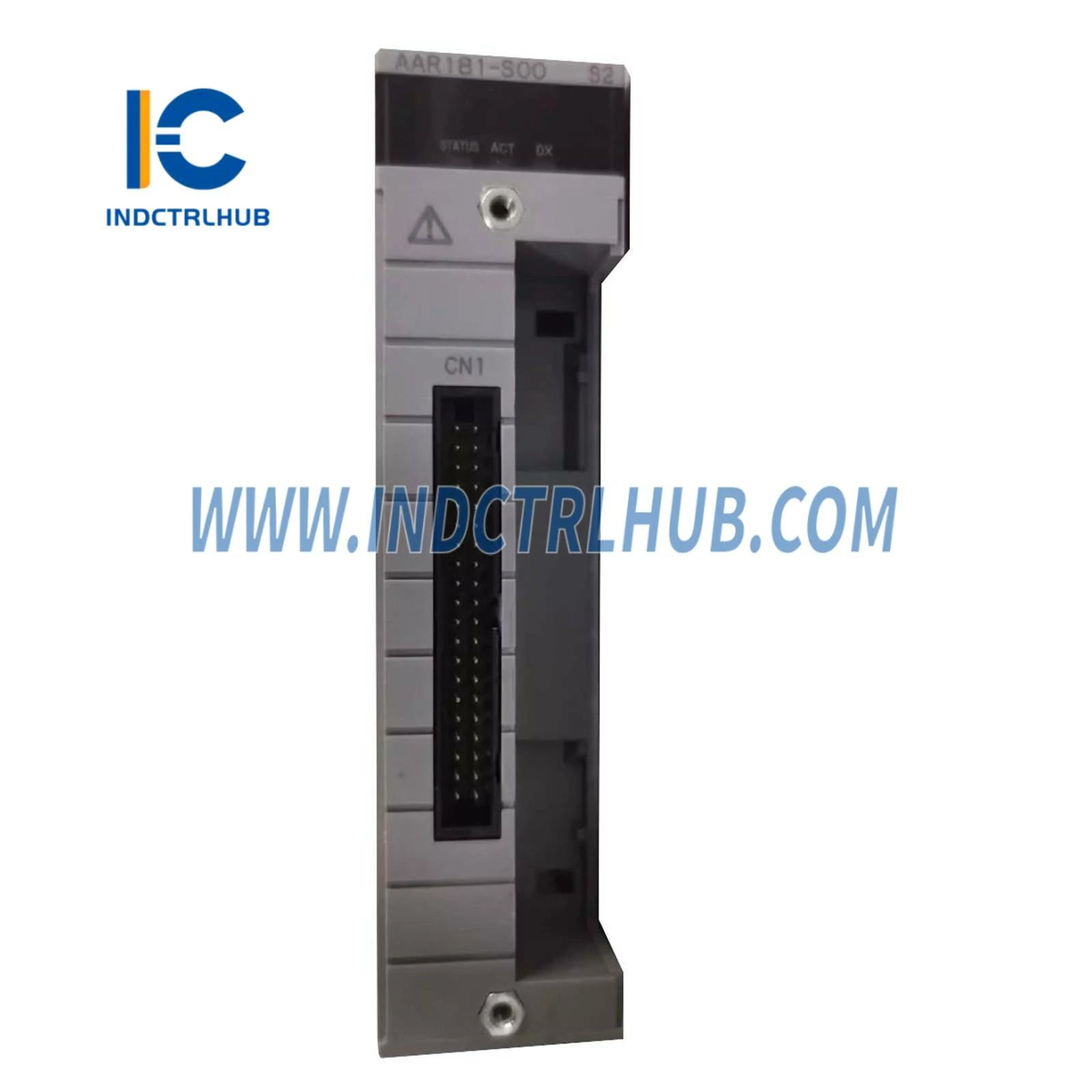

RTD vstupný modul (12-kanálový, izolovaný) |
Technické špecifikácie
|
Parameter |
AAR181 |
|---|---|
|
Počet vstupných kanálov |
12, izolované |
|
Vstupný signál |
RTD: JIS C1604:1997, IEC751:1995 Pt100 (typ s 3 vodičmi) (*6) |
|
Prepínanie vstupných signálov |
CH1 až CH12 sú vstupy RTD |
|
Povolené vstupné napätie |
±5 V |
|
Odolné napätie |
Medzi vstupom a systémom: 1500 V AC, po dobu 1 minúty |
|
Vstupný odpor |
Zapnuté napájanie: 2 MΩ alebo viac Vypnuté napájanie: 2 MΩ alebo viac |
|
Presnosť |
RTD: ±120 mΩ |
|
Povolený celkový odpor zdroja signálu plus vedenie |
40 Ω alebo menej (odpor vedenia na vodič) (*2) |
|
Merací prúd |
RTD: 1 mA |
|
Teplotný drift |
±120 mΩ/10 °C (vstup RTD) |
|
Obdobie aktualizácie dát |
1 s |
|
Detekcia vypálenia |
- Všetky kanály je možné nastaviť naraz - Nastavenie: Nie je k dispozícii/k dispozícii (HORE/DOLU) - Čas detekcie: 60 s |
|
Maximálny odber prúdu |
450 mA (5 V DC) |
|
Hmotnosť |
0,2 kg |
|
Externé pripojenie |
Svorka s tlakovým upínaním |
Model a kódy prípon
|
Kód prípony |
Popis |
|---|---|
|
-S |
Štandardný typ |
|
5 |
Bez ochrany proti výbuchu |
|
E |
S ochranou proti výbuchu |
|
0 |
Základný typ |
|
3 |
S voliteľnou ISA štandardnou G3 možnosťou a teplotnou možnosťou (-20 až 70 °C) |
Kódy voliteľných funkcií
|
Kód možnosti |
Popis |
|---|---|
|
/R8S00 |
S tlakovo upínacím svorkovnicovým blokom pre RTD [Model: ATR8S-00] |
|
/R8S10 |
S tlakovo upínacím svorkovnicovým blokom pre RTD (tlmič prepätia) [Model: ATR8S-10] |
|
/R8D00 |
S dvojitým tlakovo upínacím svorkovnicovým blokom pre RTD [Model: ATR8D-00] |
|
/R8D10 |
S dvojitým tlakovo upínacím svorkovnicovým blokom pre RTD (tlmič prepätia) [Model: ATR8D-10] |
|
/CCC01 |
S krytom konektora pre MIL kábel [Model: ACCC01] |
