Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |

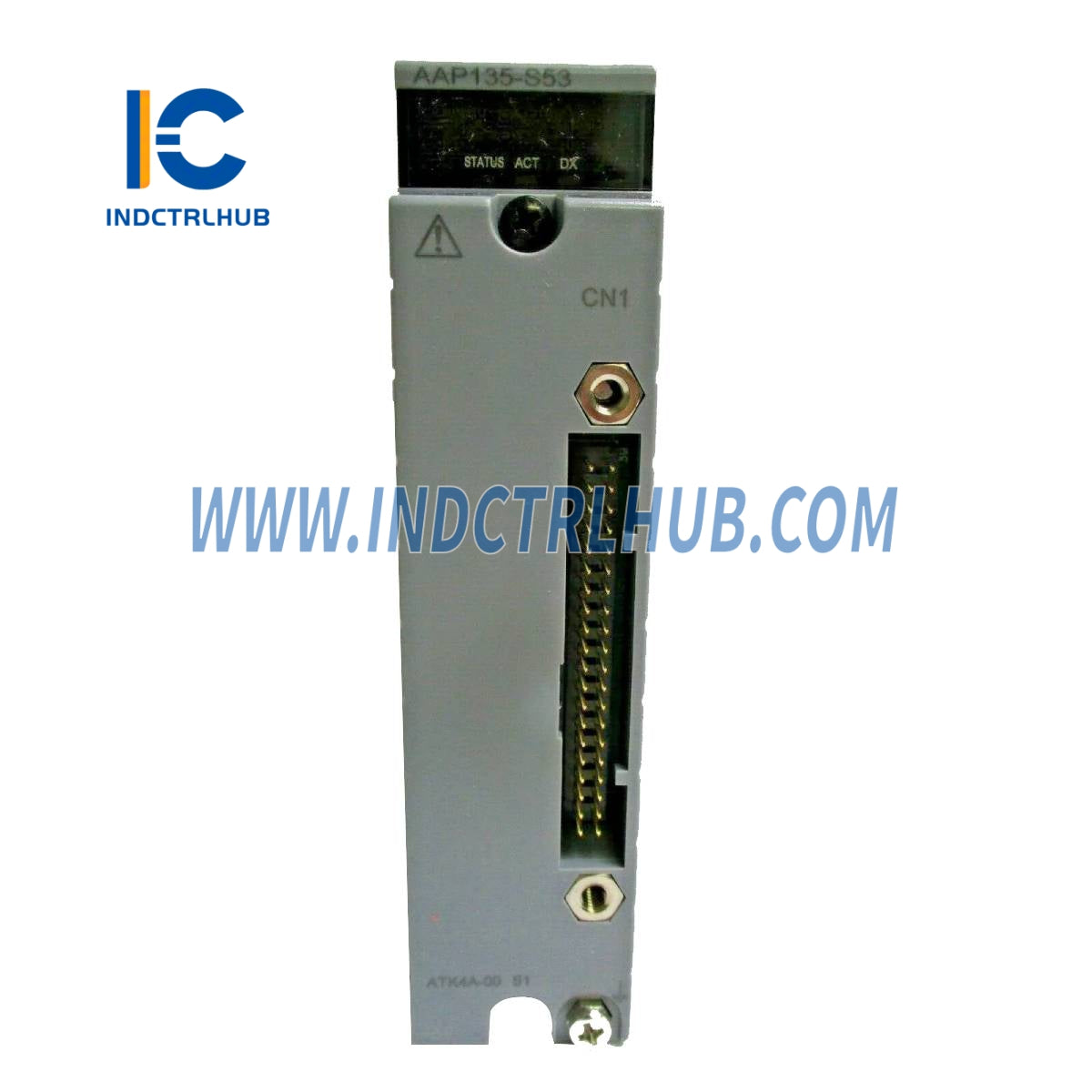

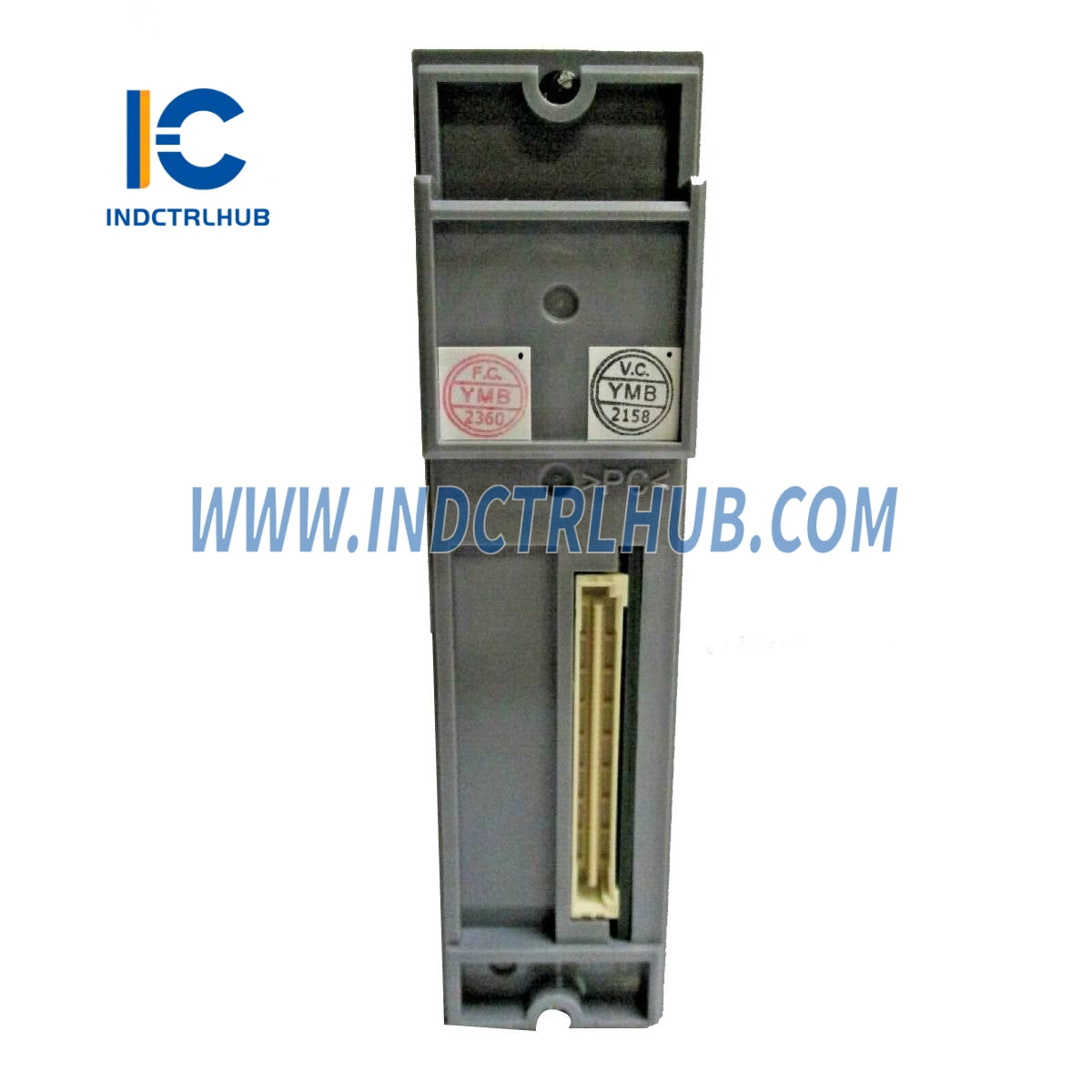

AAP135-S53/K4A00 |
|
Popis |
Pulzný vstupný modul (8-kanálový, izolované kanály, počet pulzov 0 až 10 kHz) |
🔹 Zhrnutie popisu
The AAP135-S53/K4A00 je 8-kanálový Pulse Input Module schopný prijímať kontakt ON/OFF, napäťový impulz, a prúdový impulz signály. Každý kanál je elektricky izolované, a jednotka je vhodná pre duálne redundantné konfigurácie. Tento konkrétny model obsahuje ISA G3 a teplotnou (-20 až 70°C) možnosťou a je vybavený KS káblový rozhraniový adaptér (ATK4A-00).
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Počet vstupných kanálov |
8 (individuálne izolovaných) |
|
Typy vstupných signálov |
2-vodičové: Kontakt ZAP/VYP, napäťový pulz, prúdový pulz3-vodičové: Napäťový pulz |
|
Rozsah vstupnej frekvencie |
0 až 10 kHz |
|
Minimálna šírka pulzu |
40 µs |
|
Medzné napätie |
500 V AC (1 min) medzi kanálmi a medzi vstupom/systémom |
|
Úrovne vstupného signálu |
Napäťový/prúdový pulz: VH: 3–24 V DCVL: -1–8 V DCSwing ≥ 3 V |
|
Vstup kontaktu: Otvorené ≥ 100 kΩ, Zatvorené ≤ 200 Ω |
|
|
Kapacita kontaktu |
15 V DC 15 mA min (pri napájaní 12 V)30 V DC 30 mA min (pri napájaní 24 V) |
|
Odpor zdroja signálu |
≤ 1 kΩ |
|
Voliteľný odpor shuntu |
Žiadny / 200 Ω / 500 Ω / 1000 Ω |
|
Pull-up odpor |
68 kΩ (pre 12 V alebo 24 V DC) |
|
Napájanie vysielača |
Voliteľné 12 V DC alebo 24 V DC |
|
Limit prúdu vysielača |
12 V: 40 mA ±10%24 V: 30 mA ±10% |
|
Funkcia filtra |
Môže byť povolený filter chvenia |
|
Obdobie aktualizácie dát |
2 ms |
|
Maximálny odber prúdu |
300 mA (5 V DC), 400 mA (24 V DC) |
|
Hmotnosť |
Približne 0,3 kg |
|
Externé pripojenie |
Svorka na tlak, kábel KS, kábel s konektorom MIL |
| Nižšie skontrolujte populárne položky pre viac informácií v | Priemyselný riadiaci uzol | |||
| Značka | Popis | Cena (USD) | Sklad | Odkaz |
| YOKOGAWA | Procesorový modul CP461-50 pre riadiace systémy CENTUM VP | 500–1000 | 780 | CP461-50 Procesorový modul |
| YOKOGAWA | ADV151-P60/D5A00 32-kanálový digitálny vstupný modul s terminálovým blokom | 571–1571 | 360 | ADV151-P60/D5A00 Digitálny vstupný modul |
| YOKOGAWA | YNT512D Modul opakovača zbernice pre rozšírenie siete | 1786–2786 | 620 | YNT512D Modul opakovača zbernice |
| YOKOGAWA | NFBU200-S10 Základný modul pre integráciu riadiaceho systému | 1214–2214 | 440 | NFBU200-S10 Základný modul |
| YOKOGAWA | NFDV551-P10 S2 24V DC digitálny výstupný modul pre DCS | 571–1571 | 810 | NFDV551-P10 S2 Digitálny výstupný modul |
| YOKOGAWA | AFV30D-S41152 Duplexný poľný riadiaci modul pre redundantné systémy | 5214–6214 | 290 | AFV30D-S41152 Poľný riadiaci modul |
| YOKOGAWA | AFV30D-S41251 Duplexný poľný riadiaci modul pre vysokú dostupnosť | 5214–6214 | 670 | AFV30D-S41251 Poľný riadiaci modul |
🔹 Rozpis modelu a kódu prípony
|
Model |
AAP135 – Pulzný vstupný modul (8-kanálový, 0 až 10 kHz, izolovaný) |
|---|---|
|
-S |
Štandardný typ |
|
5 |
Bez ochrany proti výbuchu |
|
3 |
So štandardnou možnosťou ISA G3 a širokým teplotným rozsahom (-20 až 70 °C) |
|
/K4A00 |
S adaptérom rozhrania KS kábla [Model: ATK4A-00] |
🔹 Voliteľné príslušenstvo (v cene: /K4A00)
|
Kód možnosti |
Popis |
|---|---|
|
/13A00 |
Adaptér rozhrania KS kábla [ATI3A-00] |
|
/K4A00 |
Adaptér rozhrania KS kábla [ATK4A-00] (súčasťou tohto modelu) |
|
/13S00 |
Tlakový svorkový blok pre pulzný vstup [ATI3S-00] |
|
/13S10 |
Tlakový svorkový blok s tlmičom prepätia [ATI3S-10] |
|
/13D00 |
Dvojitý tlakový svorkový blok [ATI3D-00] |
|
/13D10 |
Dvojitý tlakový svorkový blok s tlmičom prepätia [ATI3D-10] |
|
/CCC01 |
Kryt konektora pre MIL kábel [ACCC01] |
