Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI835-H53 |
|
Popis |
Analógový I/O modul (4 až 20 mA, 4-kanálový vstup / 4-kanálový výstup, izolovaný, s HART, G3 a podporou -20 až 70 °C) |
🔹 Popis

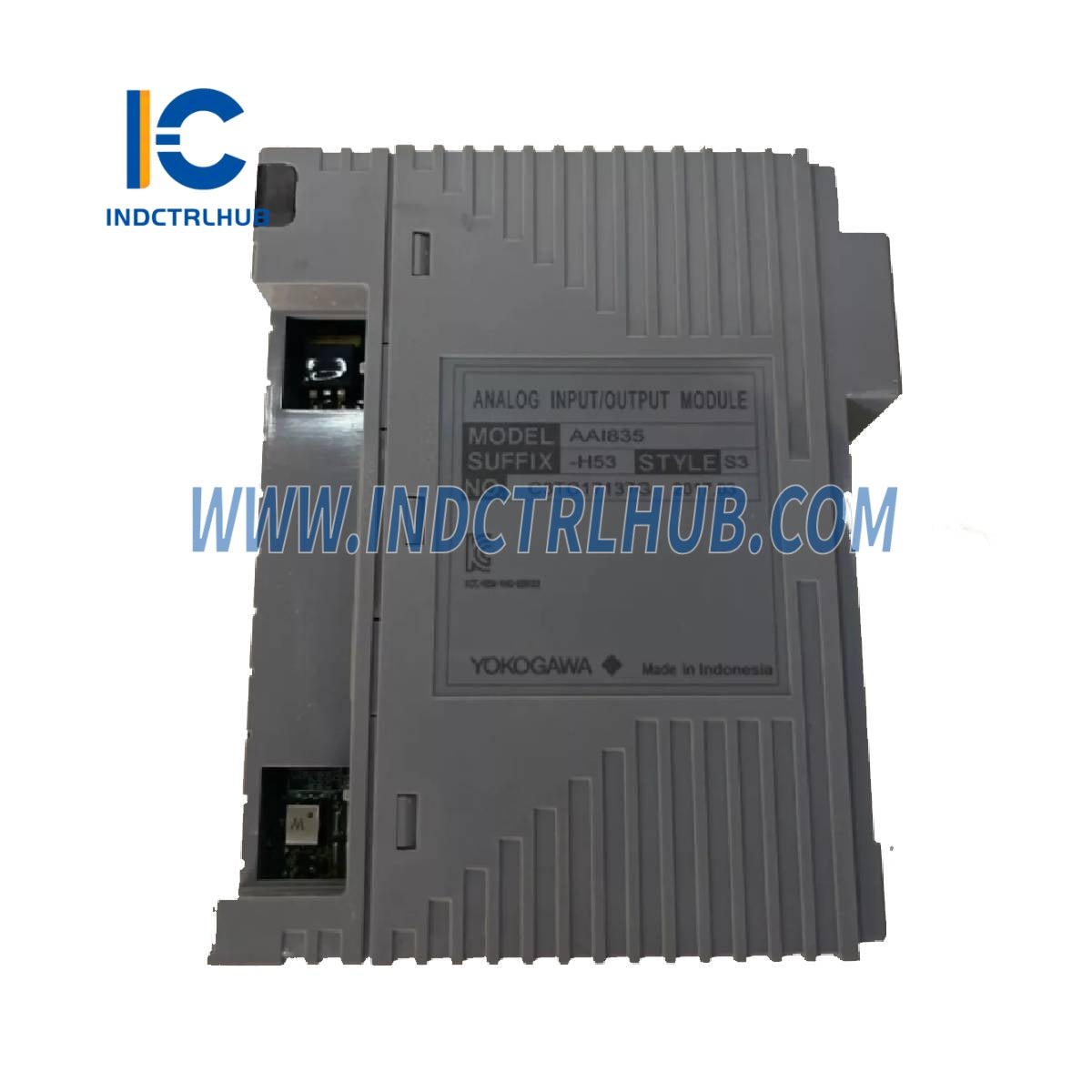

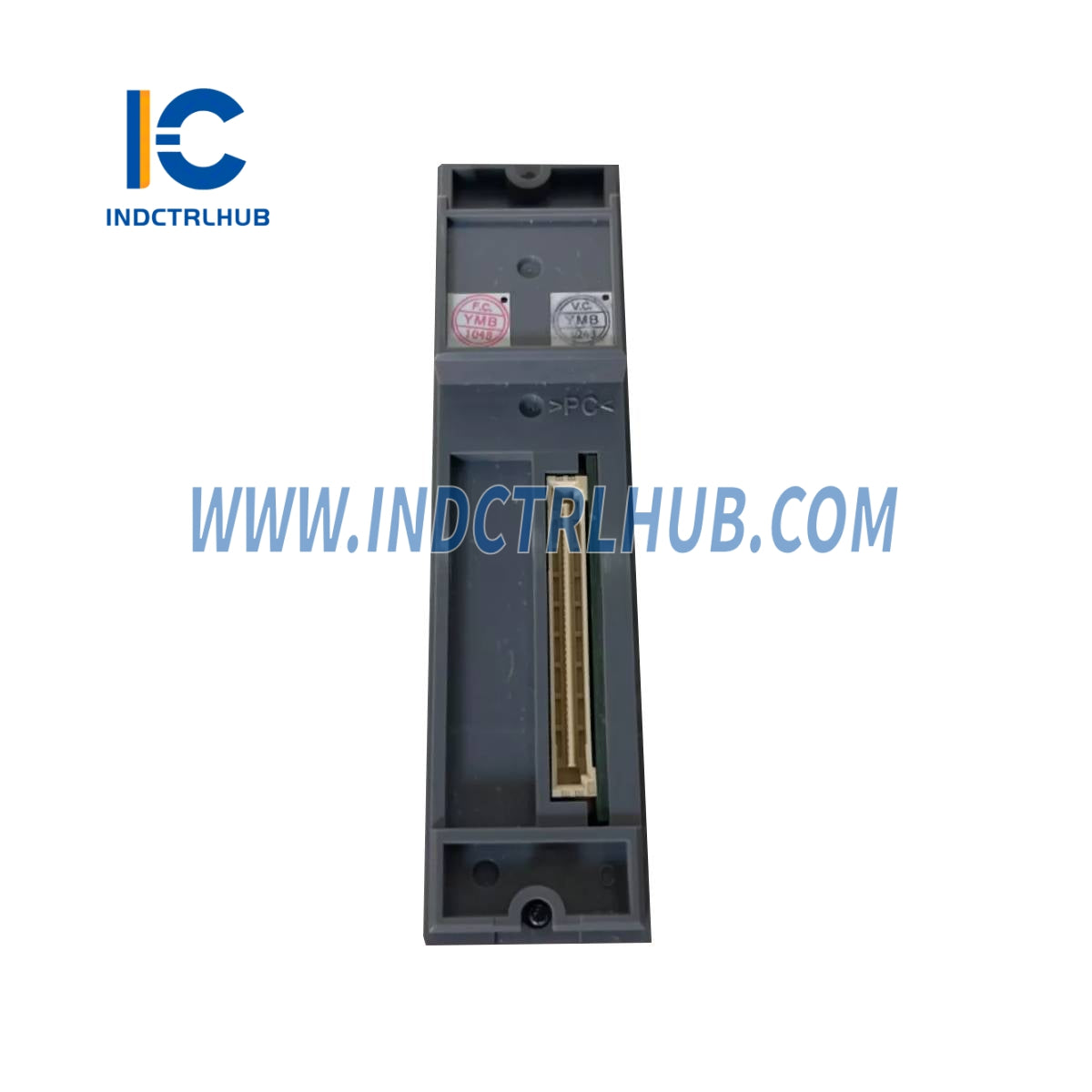

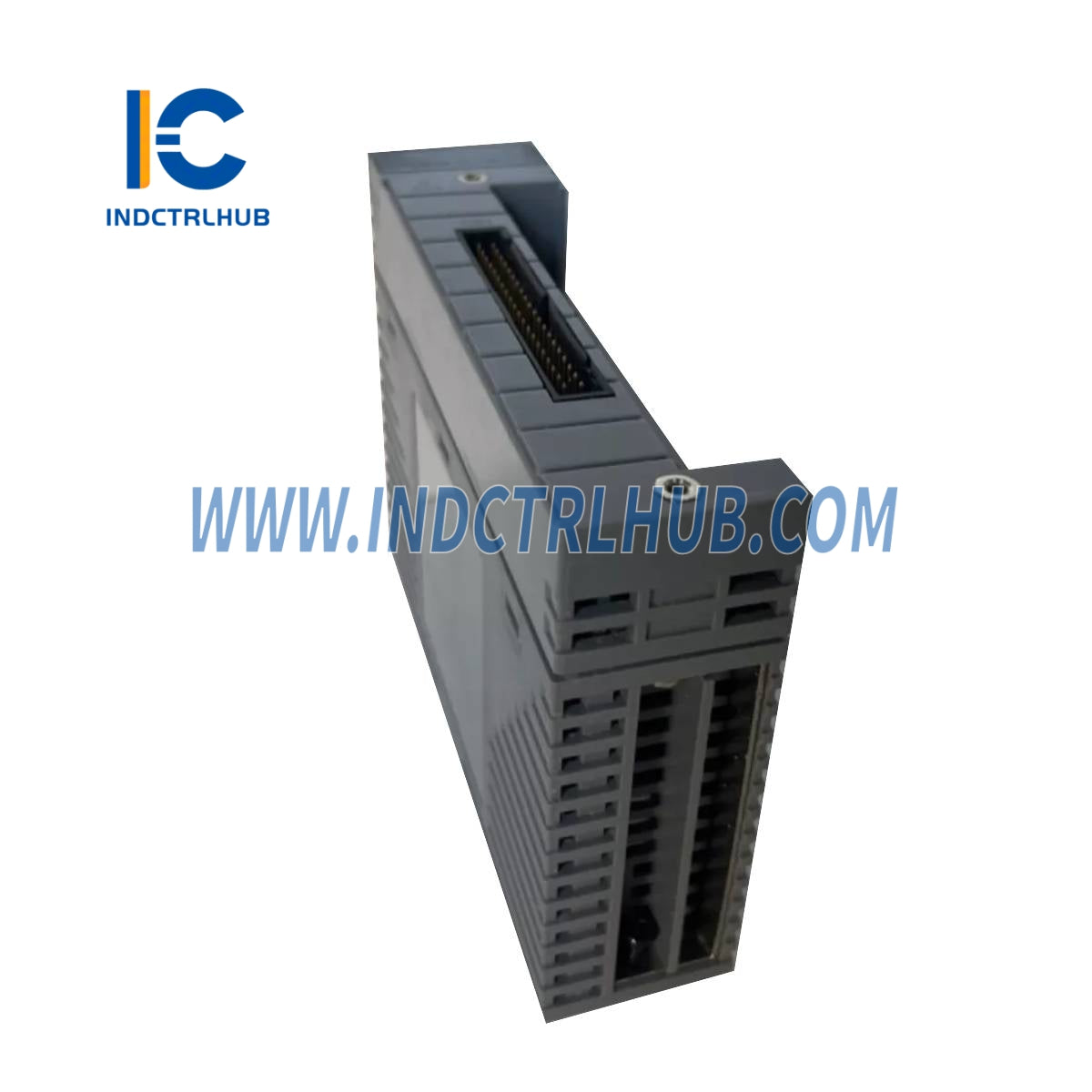

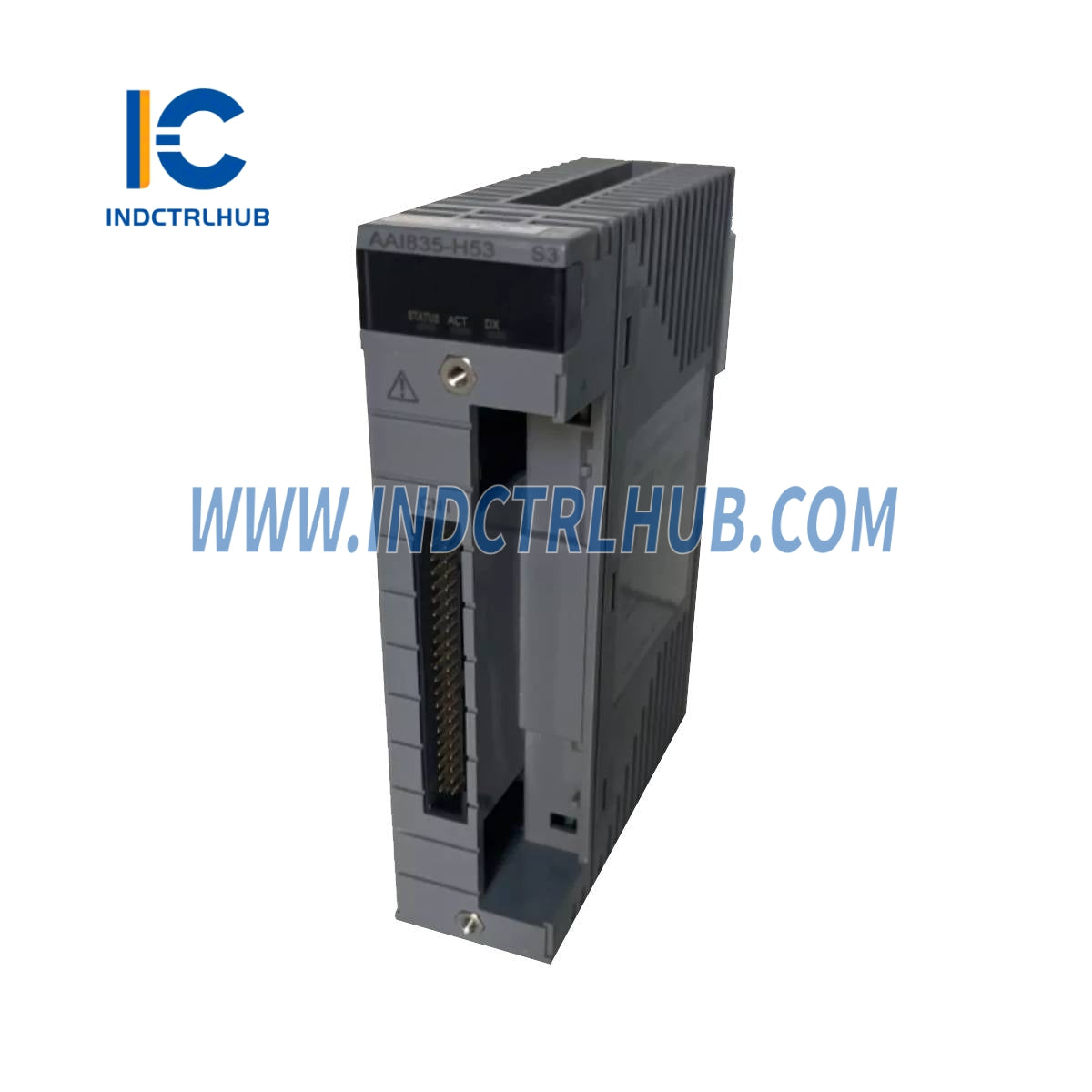

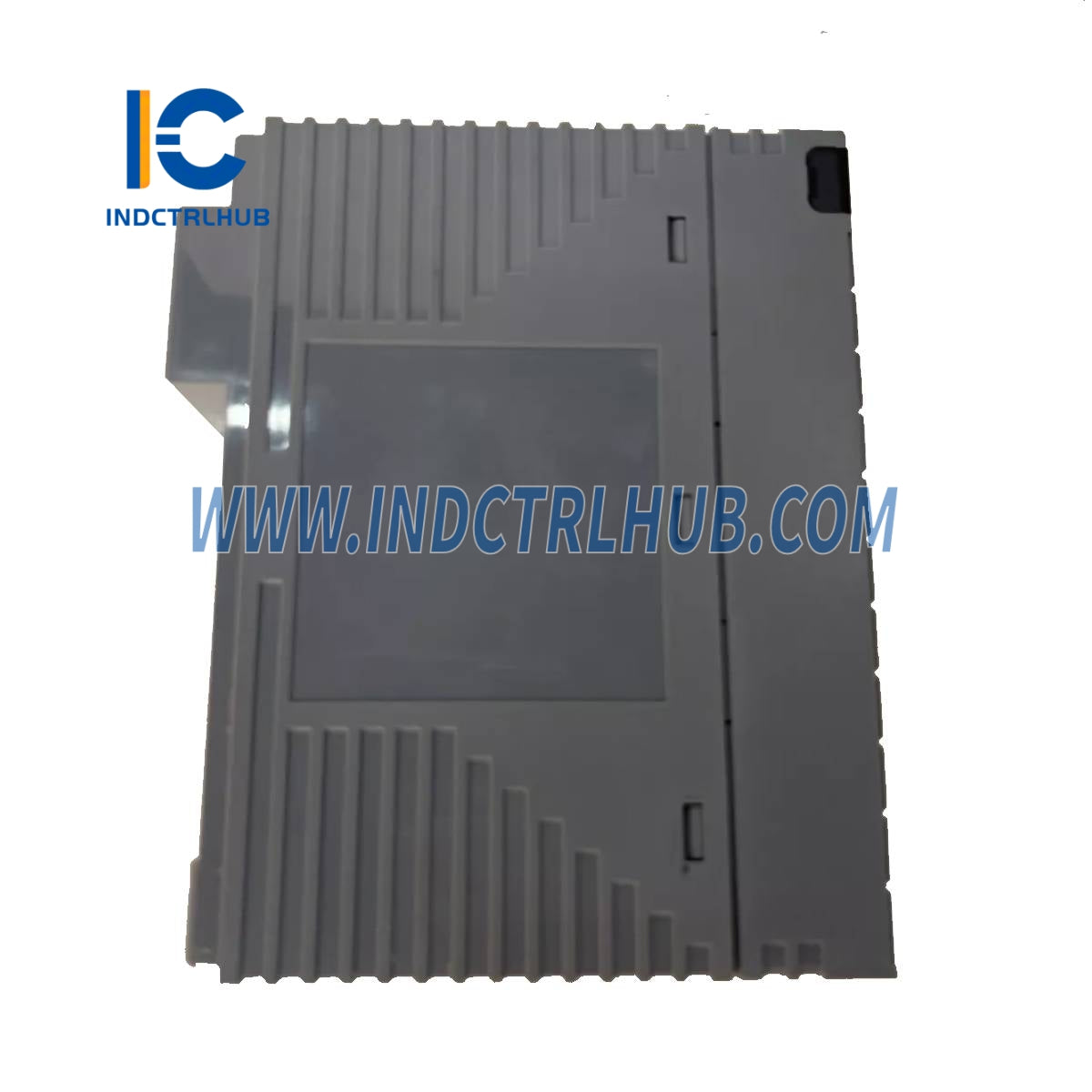

Modul AAI835-H53 je vysoko výkonný prúdový I/O modul s 4 izolovanými vstupnými kanálmi a 4 izolovanými výstupnými kanálmi podporujúci signály 4 až 20 mA . Obsahuje podporu komunikácie HART a prípona -53 znamená, že je vybavený povrchovou úpravou ISA Standard G3 a je schopný pracovať v rozšírenom teplotnom rozsahu od -20 do 70 °C. Modul poskytuje izoláciu medzi kanálmi, je izolovaný medzi poľom a systémom a je vhodný pre duálne redundantné konfigurácie.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAI835 |
|
I/O kanály |
4-kanálový vstup / 4-kanálový výstup (každý izolovaný) |
|
Typ signálu |
Vstup: 4–20 mAVýstup: 4–20 mA |
|
Povolený vstupný prúd |
25 mA |
|
Povolený odpor záťaže (VÝSTUP) |
0 až 750 Ω |
|
Detekcia otvoreného obvodu |
Menej ako 0,65 mA (výstupná strana) |
|
Vstupný odpor (zapnuté napájanie) |
290 Ω (pri 20 mA) až 450 Ω (pri 4 mA) |
|
Vstupný odpor (vypnuté napájanie) |
≥ 500 kΩ |
|
Odolné napätie |
500 V AC (1 min) medzi vstupom/výstupom a systémom, a medzi kanálmi |
|
Presnosť |
Vstup: ±16 µAVýstup: ±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Napájanie vysielača |
15,0 V (pri 20 mA) až 29,3 V (pri 0 mA), prúdový limit 25 mA (vstupná strana) |
|
Teplotný posun |
±16 µA na 10 °C |
|
Maximálny odber prúdu |
360 mA (5 V DC), 450 mA (24 V DC) |
|
Hmotnosť |
0,3 kg |
|
Externé pripojenie |
Svorka na tlak, kábel s konektorom MIL alebo špeciálny kábel KS1 |
|
HART komunikácia |
Dostupné (vďaka príponu H) |
|
Environmentálna schopnosť |
S ISA G3 náterom, prevádzková teplota: -20 až 70 °C |
🔹 Rozpis prípon a kódov možností
|
Typ kódu |
Kód |
Popis |
|---|---|---|
|
Prípona |
-H |
S digitálnou komunikáciou (protokol HART) |
|
-5 |
Bez ochrany proti výbuchu |
|
|
-3 |
S ISA štandardným G3 konformným náterom a rozšírenou teplotou (-20 až 70 °C) |
|
|
Možnosť |
(Nie je špecifikované) |
Môže byť kombinovaný s možnosťami terminálov ako:/13S00, /13D00, /K4A00, atď. |
