Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |

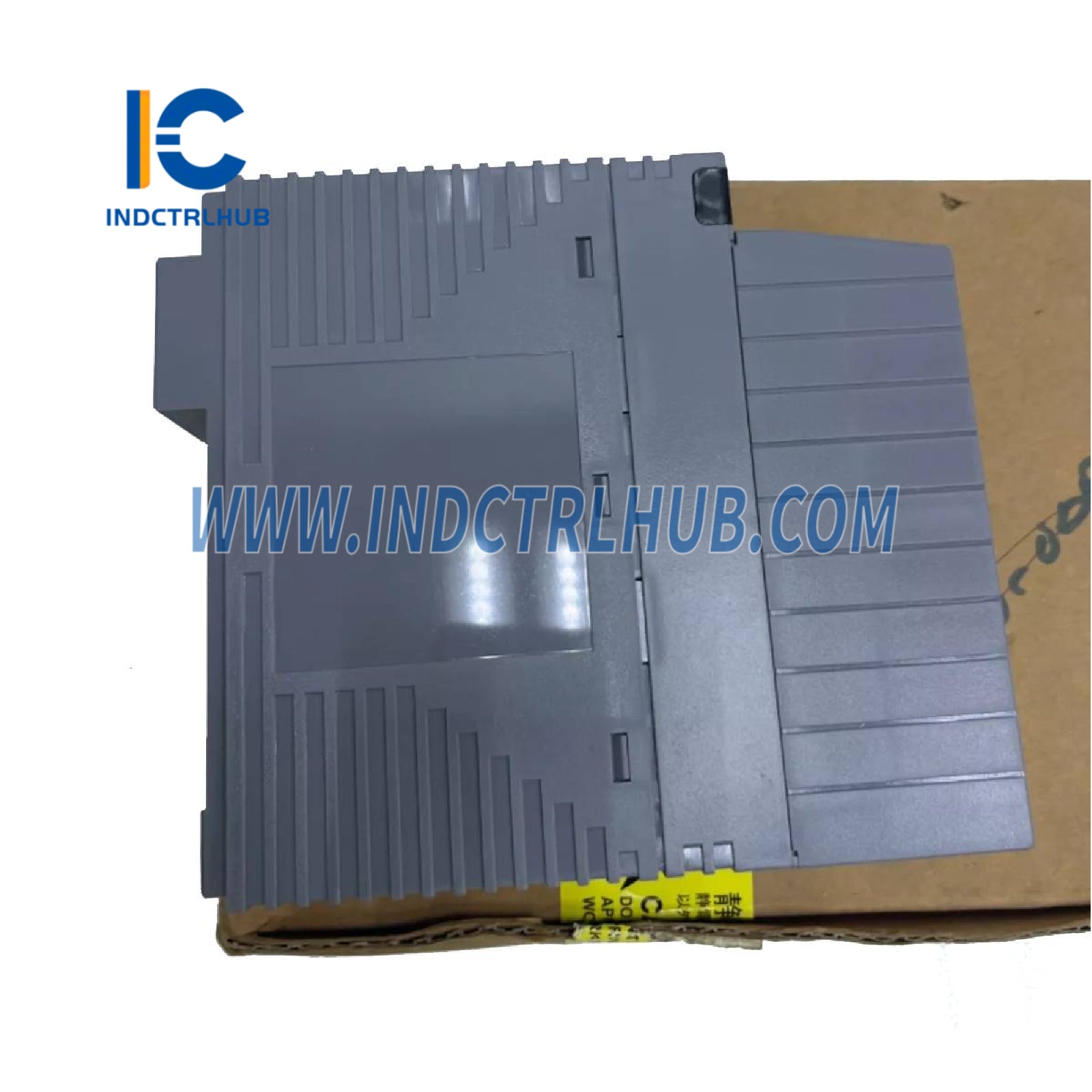

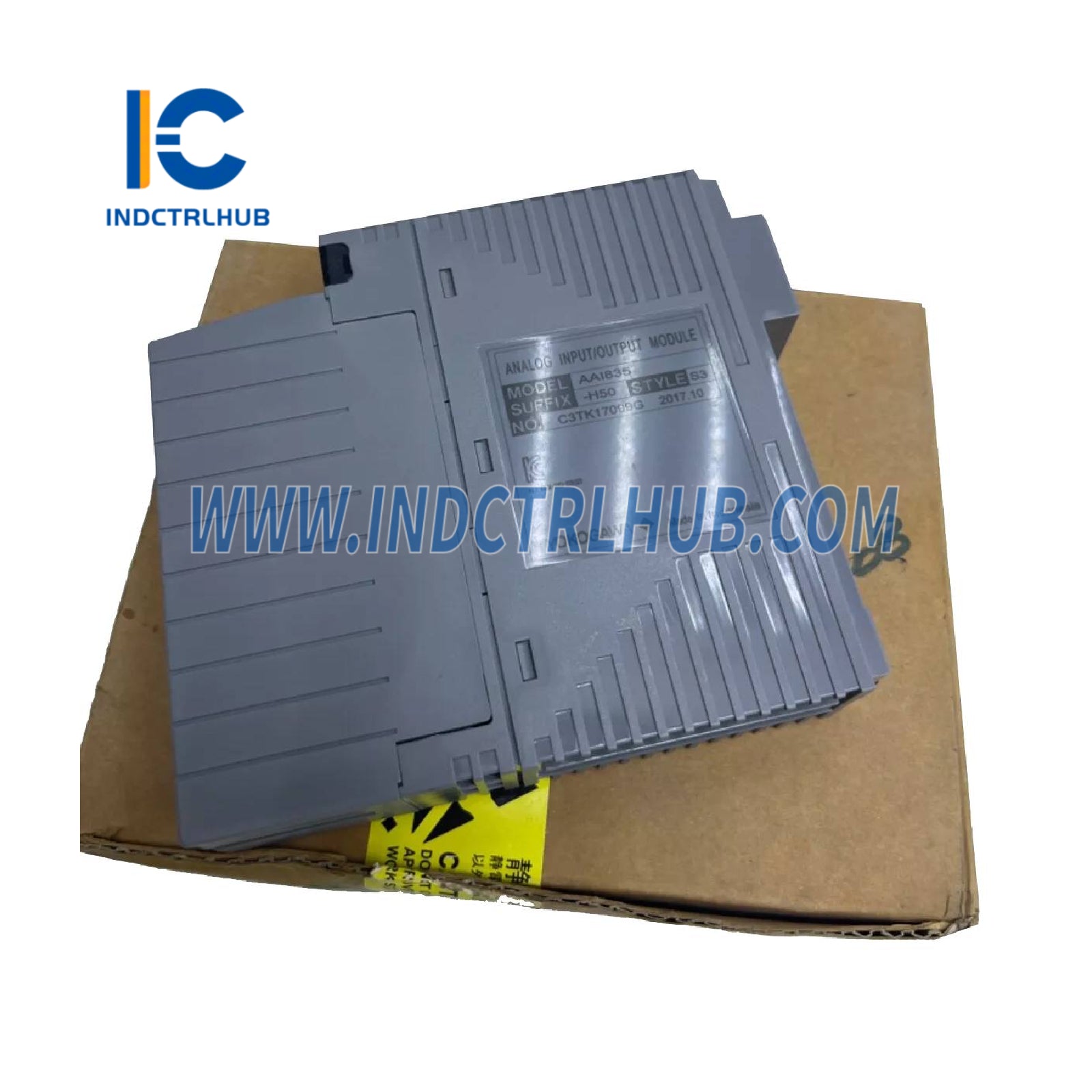

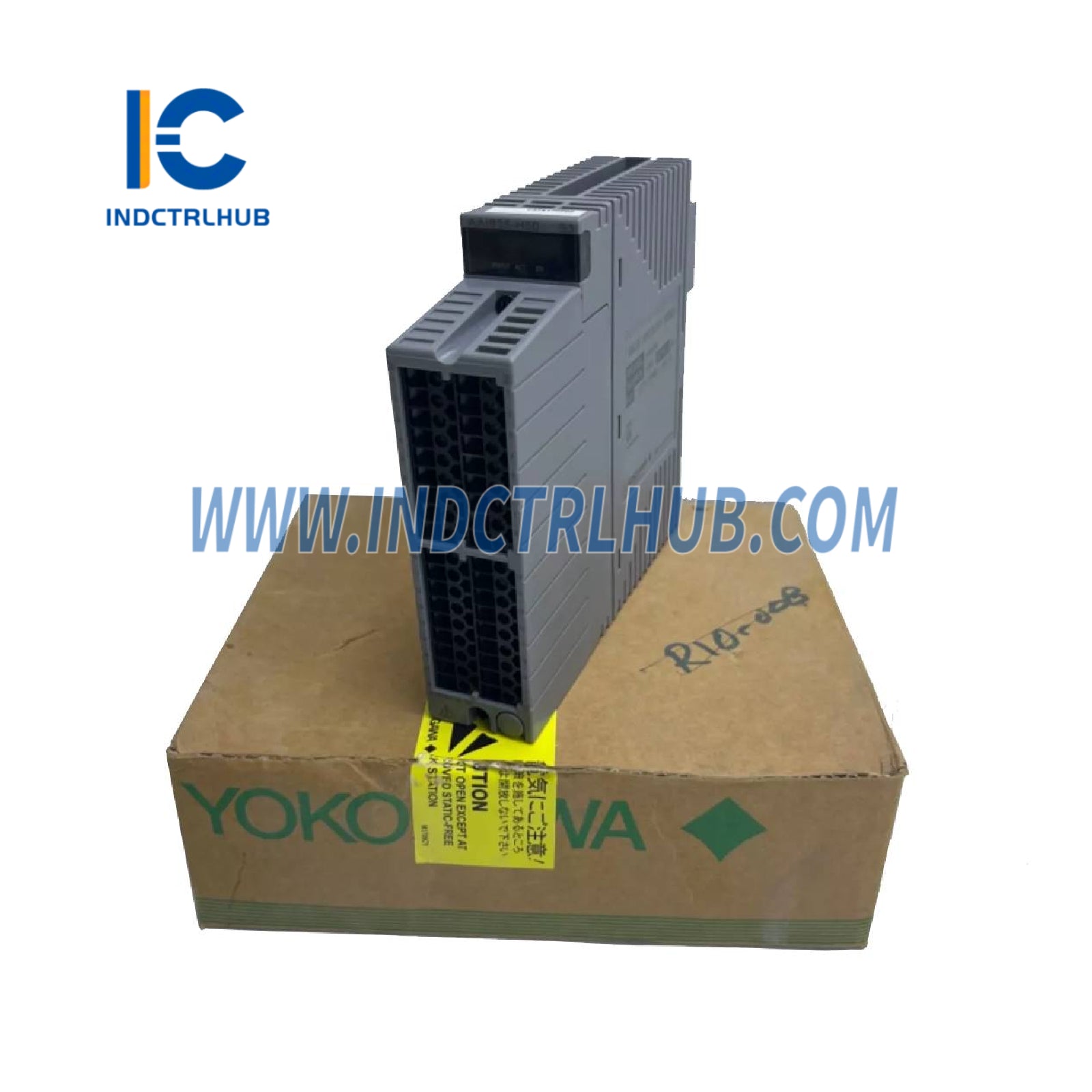

AAI835-H50/13S00 |
|
Popis |
Analógový I/O modul – 4-kanálový vstup / 4-kanálový výstup, izolovaný, s HART, tlakovou svorkovnicou |
🔹 Popis
Modul AAI835-H50/13S00 je 4-vstupný / 4-výstupný analógový prúdový I/O modul s izoláciou medzi kanálmi a medzi poľom a systémom. Podporuje 4 až 20 mA signály pre vstup aj výstup a je vhodný pre duálne redundantné systémy. Možnosť /13S00 zahŕňa tlakovú svorkovnicu pre izolované analógové pripojenia.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAI835 |
|
Počet I/O kanálov |
4-kanálový vstup / 4-kanálový výstup (izolované kanály) |
|
Typ I/O signálu |
Vstup: 4–20 mAVýstup: 4–20 mA |
|
Povolený vstupný prúd |
25 mA |
|
Povolený odpor záťaže (OUT) |
0 až 750 Ω |
|
Detekcia otvoreného obvodu |
Menej ako 0,65 mA (výstupná strana) |
|
Vstupný odpor (zapnuté napájanie) |
290 Ω (20 mA) až 450 Ω (4 mA) |
|
Vstupný odpor (vypnuté napájanie) |
≥ 500 kΩ |
|
Odolné napätie |
500 V AC (1 min) medzi vstupom/výstupom a systémom & medzi kanálmi |
|
Presnosť |
Vstup: ±16 µAVýstup: ±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Napájanie vysielača |
15,0 V (20 mA) až 29,3 V (0 mA), prúdový limit 25 mA (vstupná strana) |
|
Teplotný posun |
±16 µA na 10 °C |
|
Maximálna spotreba prúdu |
360 mA (5 V DC), 450 mA (24 V DC) |
|
Hmotnosť |
0,3 kg |
|
Externé pripojenie |
Svorka na tlak, kábel s konektorom MIL alebo špeciálny kábel KS1 |
|
HART komunikácia |
Dostupné (prípona H označuje podporu HART) |
🔹 Kódy prípon a možností
|
Typ |
Kód |
Popis |
|---|---|---|
|
Kód prípony |
-H |
S digitálnou komunikáciou (protokol HART) |
|
-5 |
Bez ochrany proti výbuchu |
|
|
-0 |
Základný typ |
|
|
Kód možnosti |
/13S00 |
S tlakovým svorkovým blokom pre izolovaný analóg (model: ATI3S-00) |
