Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI543-S50/ATK4A-00 |
|
Popis |
Modul analógového výstupu (4–20 mA, 16-kanálový, izolovaný, schopný redundancie) |
🔹 Popis

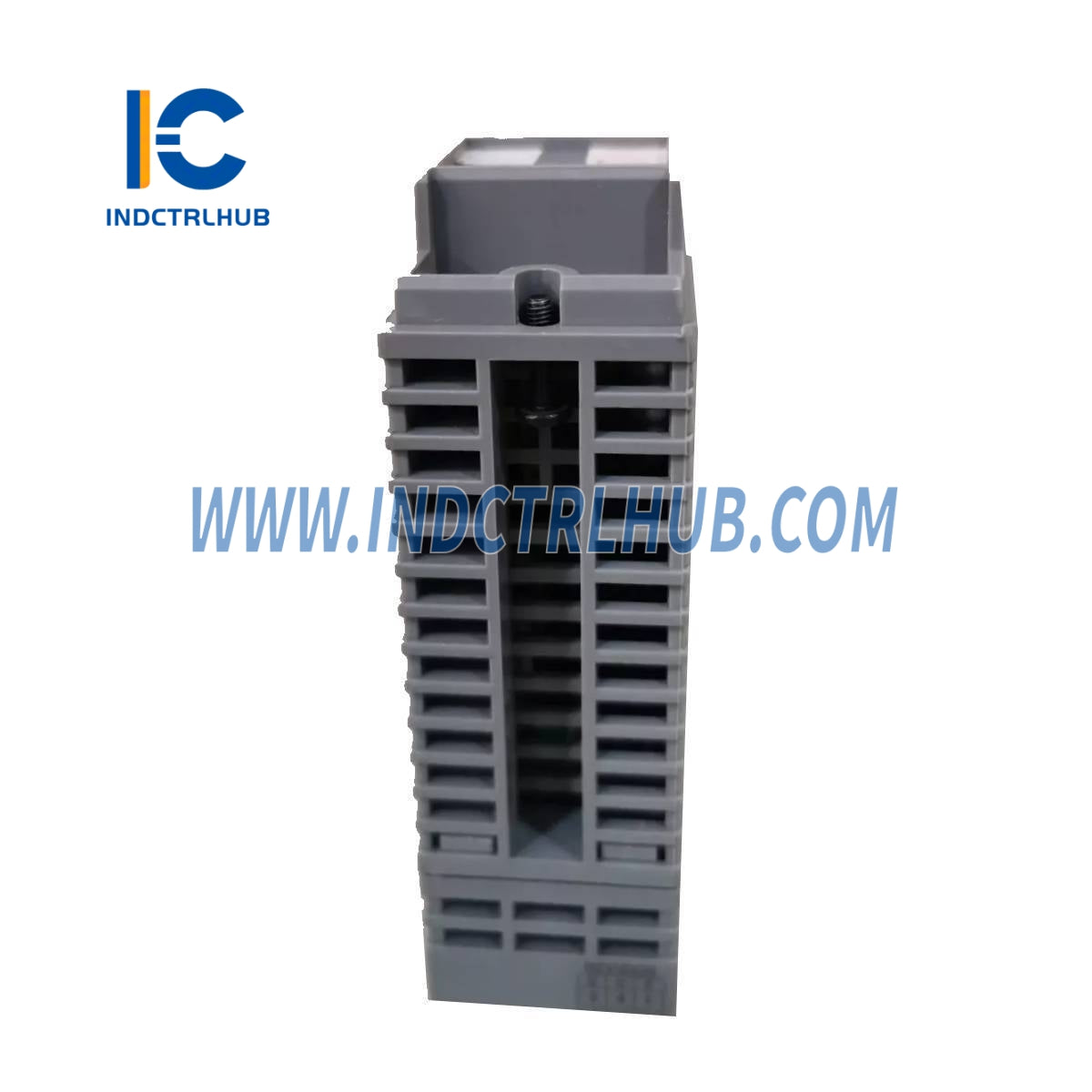

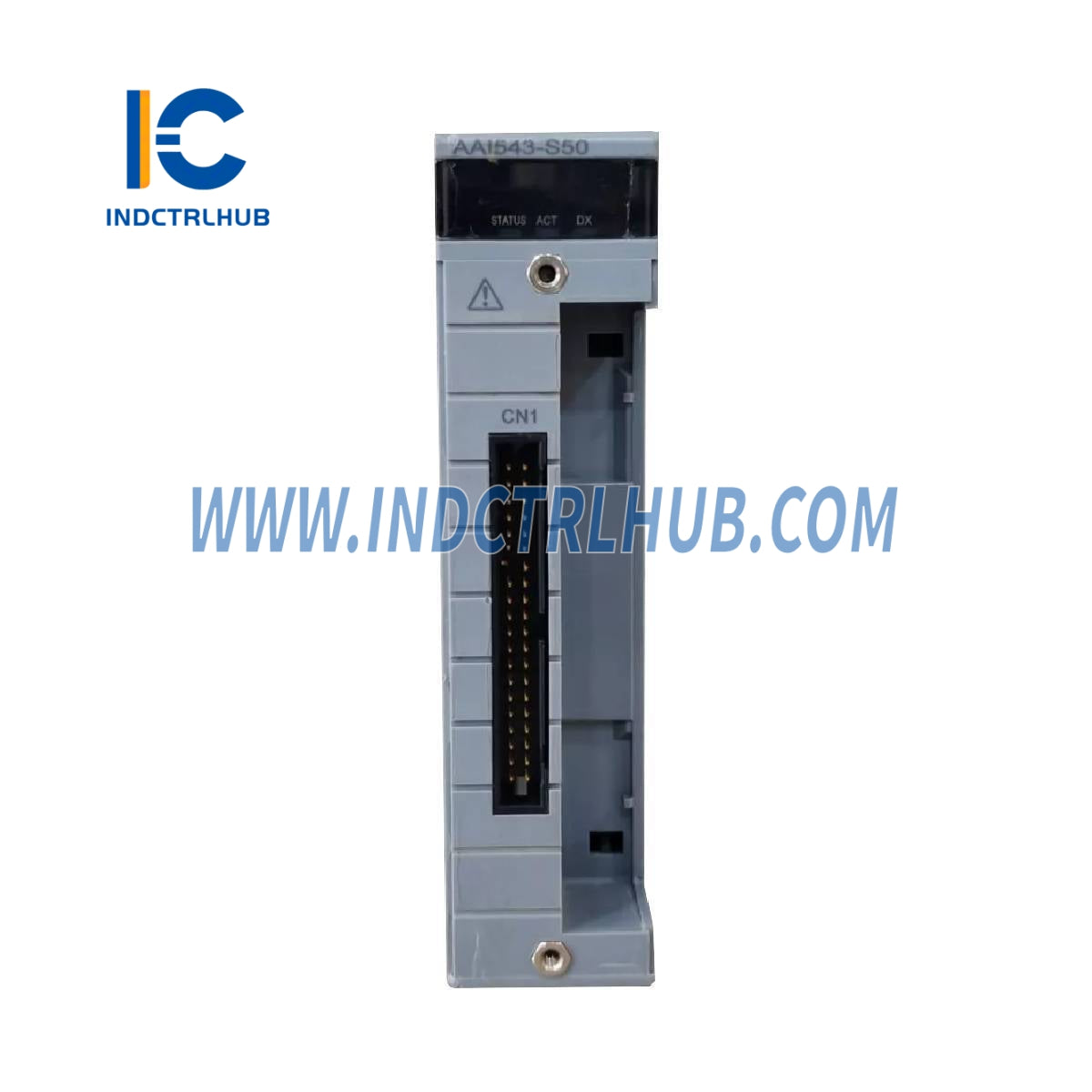

The AAI543-S50/ATK4A-00 je 16-kanálový izolovaný modul analógového výstupu poskytujúci signály 4–20 mA. Navrhnutý pre vysokú spoľahlivosť, podporuje štandardnú prepínaciu odozvu v dvojite redundantných konfiguráciách. Táto varianta obsahuje KS káblový rozhraničový adaptér pre pripojenie k AEA4D terminálovej doske pomocou ATK4A-00 adaptéra.
🔹 Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Základ modelu |
AAI543 |
|
Výstupné kanály |
16, izolované |
|
Typ redundancie |
Štandardná odozva prepnutia v redundantnej konfigurácii |
|
Výstupný signál |
4 až 20 mA |
|
Medzné napätie |
1500 V AC medzi výstupom a systémom (po dobu 1 minúty) |
|
Povolený odpor záťaže |
0 až 750 Ω |
|
Detekcia prerušenia obvodu |
Menej ako 0,65 mA |
|
Presnosť |
±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Teplotný drift |
±16 µA na 10 ˚C |
|
Maximálny odber prúdu |
230 mA (5 V DC), 540 mA (24 V DC) |
|
Hmotnosť |
0,4 kg |
|
Externá komunikácia |
Svorka na tlak, MIL konektor, kábel vyhradený pre KS1 |
|
HART komunikácia |
V tejto variante nie je dostupné |
🔹 Rozpis modelu a kódu možnosti
|
Kód |
Význam |
|---|---|
|
-S |
Štandardný typ (bez protokolu HART) |
|
5 |
Štandardná odozva prepnutia v redundantnej konfigurácii |
|
0 |
Základný typ |
|
/ATK4A-00 |
S adaptérom rozhrania KS kábla (pre terminálovú dosku AEA4D) [Model: ATK4A-00] |
