Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI543-S50/A4S10 |
|
Popis |
Modul analógového výstupu (4 až 20 mA, 16-kanálový, izolovaný, podpora redundancie, chránený proti prepätiu) |
🔹 Popis

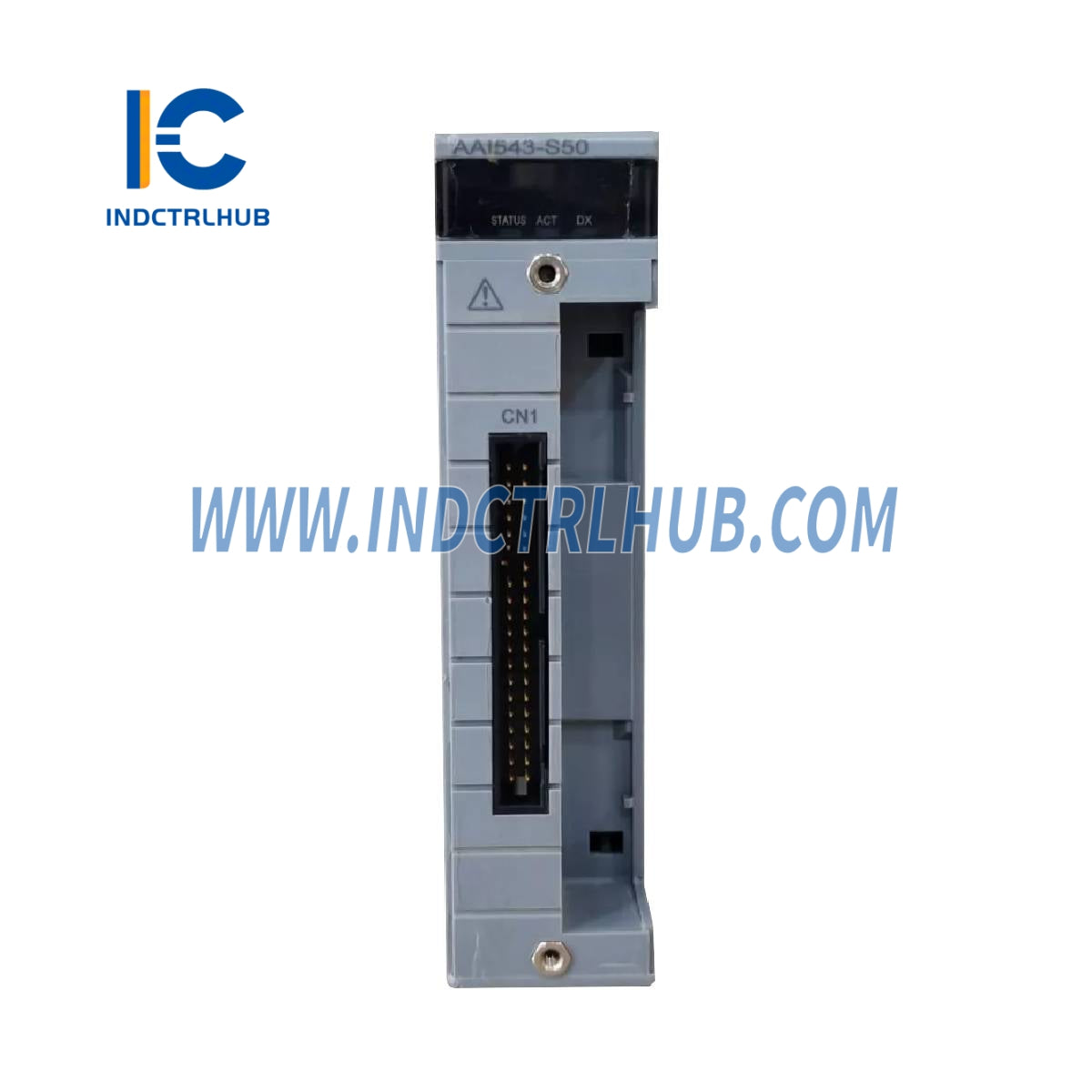

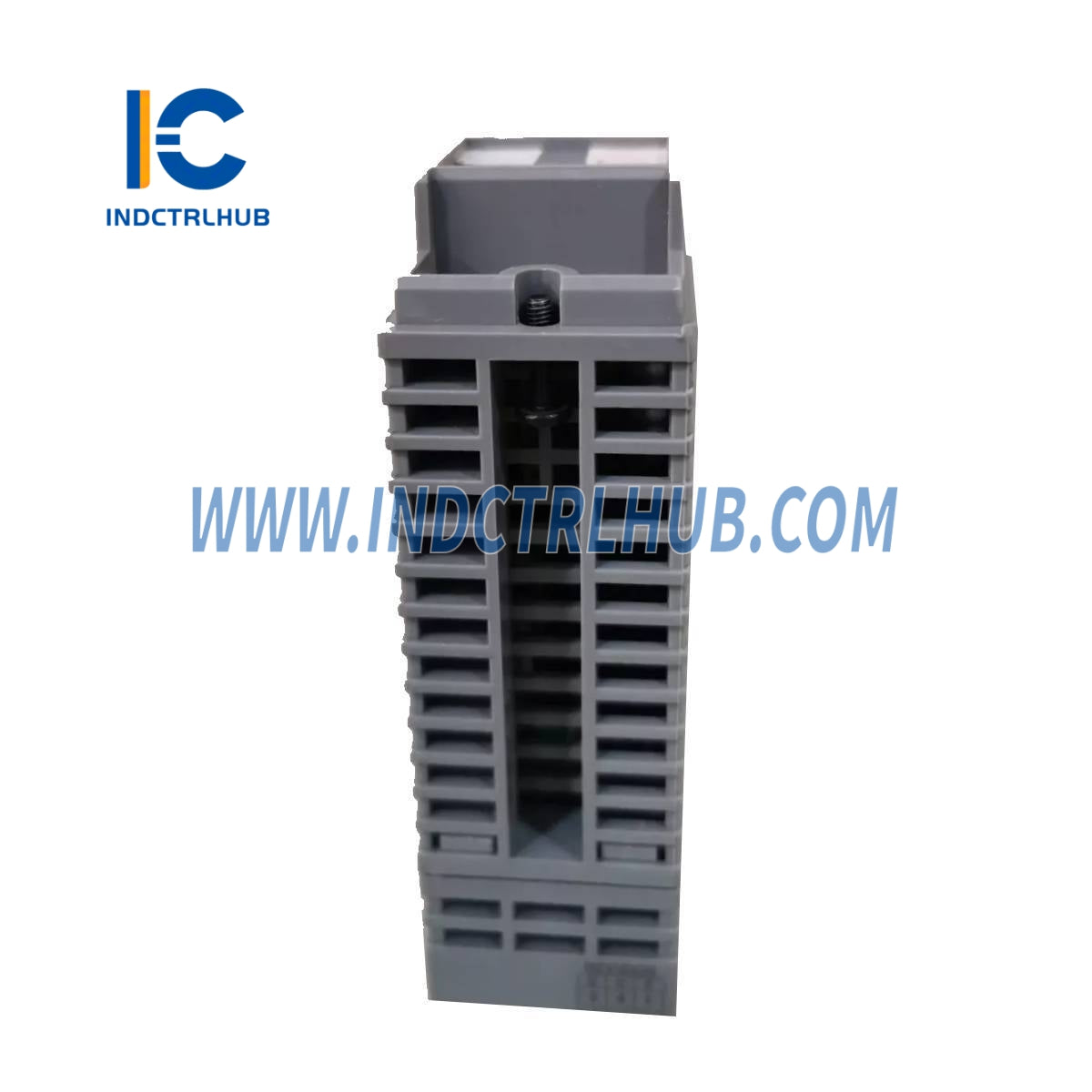

Ten AAI543-S50/A4S10 je 16-kanálový izolovaný modul analógového výstupu ktorý poskytuje 4 až 20 mA výstupné signály. Navrhnuté pre vysoko spoľahlivé aplikácie, podporuje štandardnú prepínaciu odozvu v duálne redundantných konfiguráciách. Tento model obsahuje svorkovnica s tlakovým upínaním a ochranou proti prepätiu (kód možnosti /A4S10).
🔹 Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Model |
AAI543 |
|
Výstupné kanály |
16, izolovaných, štandardná prepínacia odozva v redundantnom usporiadaní |
|
Výstupný signál |
4 až 20 mA |
|
Medzné napätie |
1500 V AC medzi výstupom a systémom (1 minúta) |
|
Povolený odpor záťaže |
0 až 750 Ω |
|
Detekcia otvoreného obvodu |
< 0,65 mA |
|
Presnosť |
±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Teplotný posun |
±16 µA na 10 ˚C |
|
Maximálny odber prúdu |
230 mA (5 V DC), 540 mA (24 V DC) |
|
Hmotnosť |
0,4 kg |
|
Externá komunikácia |
Svorka na tlak, MIL konektor, kábel vyhradený pre KS1 |
|
HART komunikácia |
✔ K dispozícii (s príponou -H; nie je zahrnuté v tomto modeli -S) |
🔹 Rozpis modelu
|
Kód prípony |
Význam |
|---|---|
|
-S |
Štandardný typ (bez HART komunikácie) |
|
5 |
Štandardná odozva prepínania, bez ochrany proti výbuchu |
|
0 |
Základný typ (bez G3 alebo rozšírených teplotných možností) |
|
/A4S10 |
S tlakovým svorkovnicovým blokom + tlmičom prepätia [ATA4S-10] |
🔹 Voliteľné príslušenstvo (súvisiace)
|
Kód možnosti |
Popis |
|---|---|
|
/K4A00 |
Adaptér rozhrania káblov KS [ATK4A-00] |
|
/A4S00 |
Tlakový svorkovnicový blok [ATA4S-00] |
|
/A4S10 |
Tlakový svorkovnicový blok s tlmičom prepätia [ATA4S-10] |
|
/A4D00 |
Dvojitý tlakový svorkovnicový blok [ATA4D-00] |
|
/A4D10 |
Dvojitý tlakový svorkovnicový blok s tlmičom prepätia [ATA4D-10] |
|
/CCC01 |
Kryt konektora pre MIL kábel [ACCC01] |
