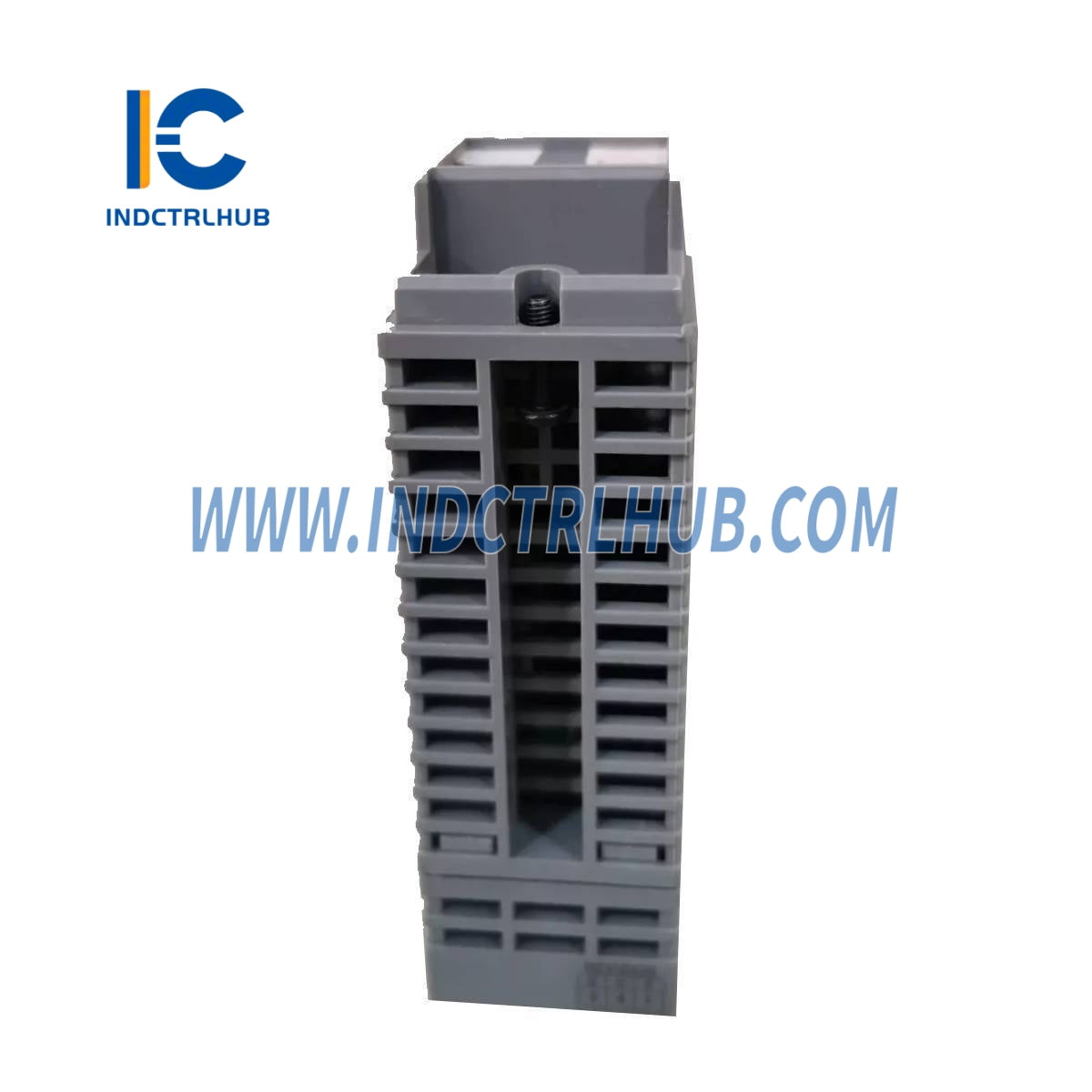

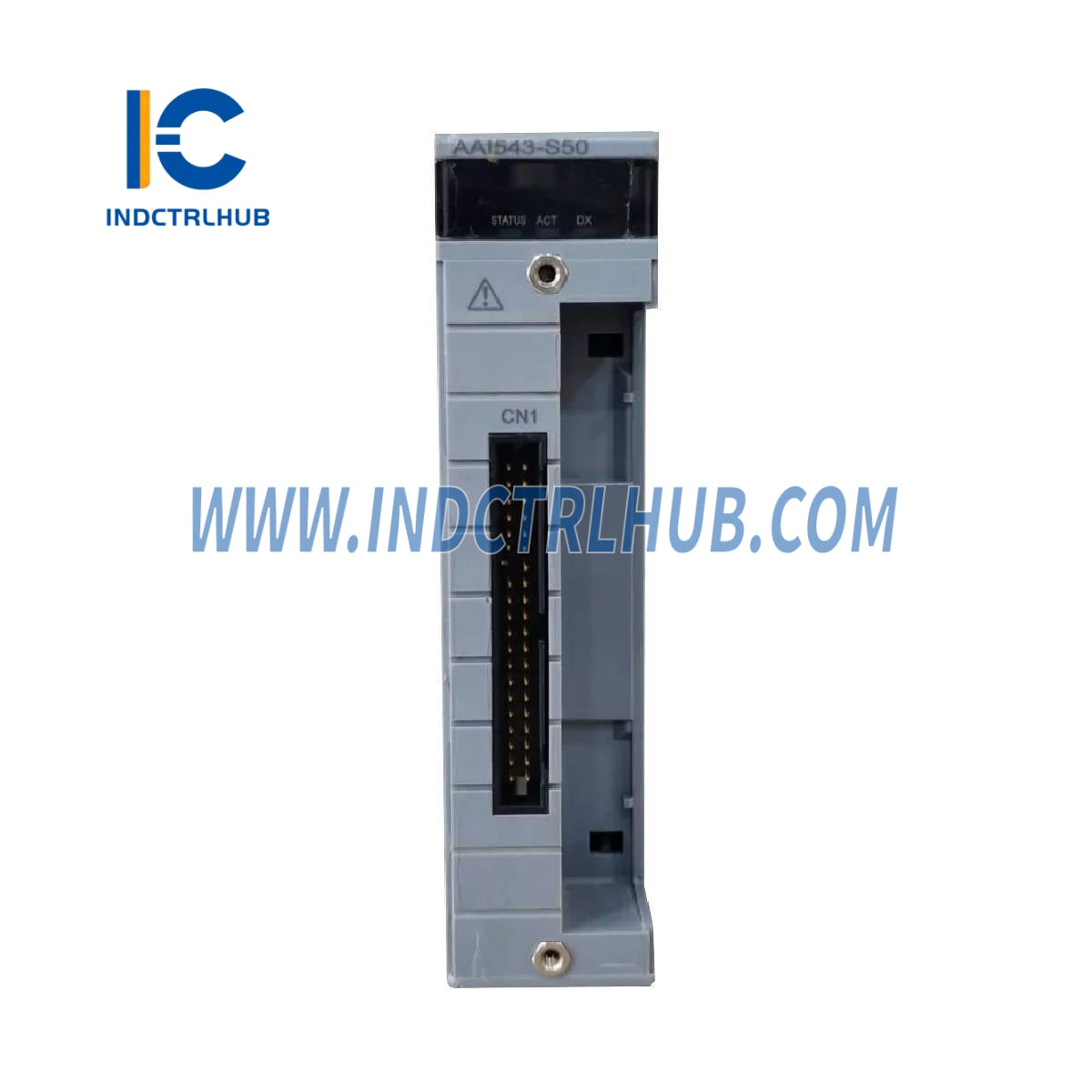

Yokogawa AAI543-S50/A4S00 Analógový výstupný modul
Yokogawa AAI543-S50/A4S00 Analógový výstupný modul
Manufacturer: Yokogawa
Product No.: AAI543-S50/A4S00
Condition:1000 skladom
Product Type: Analógový výstupný modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI543-S50/A4S00 |
|
Popis |
Modul analógového výstupu (4_20 mA, 16-kanálový, izolovaný, schopný redundancie) |
_
_
__ Popis
The_AAI543-S50/A4S00_je 16-kanálový_izolovaný modul analógového výstupu_dodávajúci_4_20 mA_signály. Je navrhnutý pre aplikácie, ktoré môžu vyžadovať_dvojitú redundantnú konfiguráciu_a je vybavený_tlakovou svorkovnicou_pre jednoduché zapojenie. Prípona a kódy možností ho definujú ako_štandardný model_so_základnou konfiguráciou_a_bez HART komunikácie.
_
_
__ Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Modelová základňa |
AAI543 |
|
Výstupné kanály |
16, izolovaných |
|
Typ redundancie |
Štandardná reakcia prepínania v redundantnej konfigurácii |
|
Výstupný signál |
4 až 20 mA |
|
Medzné napätie |
1500 V AC medzi výstupom a systémom (1 minúta) |
|
Povolený odpor záťaže |
0 až 750 _ |
|
Detekcia otvoreného obvodu |
Menej ako 0,65 mA |
|
Presnosť |
±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Teplotný drift |
±16 µA na 10 _C |
|
Maximálny odber prúdu |
230 mA (5 V DC), 540 mA (24 V DC) |
|
Hmotnosť |
0,4 kg |
|
Externá komunikácia |
Svorka s tlakovým upínaním, MIL konektor, špeciálny kábel KS1 |
|
Komunikácia HART |
Nie je dostupné v tejto variante |
_
_
__ Rozpis modelu a kódu možnosti
|
Kód |
Význam |
|---|---|
|
-S |
Štandardný typ (bez protokolu HART) |
|
5 |
Štandardná prepínacia reakcia v redundantnej konfigurácii (bez ochrany proti výbuchu) |
|
0 |
Základný typ |
|
/A4S00 |
So svorkovým blokom na tlak [Model: ATA4S-00] |
_
_
| Skontrolujte nižšie populárne položky pre viac informácií v_ | Priemyselný riadiaci uzol | |||
| Značka | Popis | _Cena (USD)_ | Sklad | Odkaz |
| YOKOGAWA | Napájací modul PW701 pre DCS systémy | 1000_2000 | 760 | Napájací modul PW701 |
| YOKOGAWA | Analógový multiplexorový modul AMC80/ZCT pre spracovanie signálov | 500_1500 | 590 | Analógový multiplexorový modul AMC80/ZCT |
| YOKOGAWA | Analógový výstupný modul S1 SAI533-H33 pre 4-20mA signály | 715_1715 | 410 | Analógový výstupný modul S1 SAI533-H33 |
| YOKOGAWA | Vstupný modul RTD/Pot S1 AAR145-S50 pre meranie teploty | 1643_2643 | 680 | Vstupný modul RTD S1 AAR145-S50 |
| YOKOGAWA | Komunikačný modul PROFIBUS-DP ALP121-S00 pre DCS | 5555_6555 | 330 | Modul PROFIBUS-DP ALP121-S00 |
| YOKOGAWA | Analógový vstupný modul NFA1543-S50/A4S00 pre prúdové signály | 786_1786 | 780 | Analógový vstupný modul NFA1543-S50/A4S00 |
| YOKOGAWA | Optický opakovačový modul ESB zbernice SNT401-53 pre diaľkovú komunikáciu | 2143_3143 | 460 | Optický opakovačový modul SNT401-53 |
Product Description
__ Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI543-S50/A4S00 |
|
Popis |
Modul analógového výstupu (4_20 mA, 16-kanálový, izolovaný, schopný redundancie) |
_
_
__ Popis
The_AAI543-S50/A4S00_je 16-kanálový_izolovaný modul analógového výstupu_dodávajúci_4_20 mA_signály. Je navrhnutý pre aplikácie, ktoré môžu vyžadovať_dvojitú redundantnú konfiguráciu_a je vybavený_tlakovou svorkovnicou_pre jednoduché zapojenie. Prípona a kódy možností ho definujú ako_štandardný model_so_základnou konfiguráciou_a_bez HART komunikácie.
_
_
__ Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Modelová základňa |
AAI543 |
|
Výstupné kanály |
16, izolovaných |
|
Typ redundancie |
Štandardná reakcia prepínania v redundantnej konfigurácii |
|
Výstupný signál |
4 až 20 mA |
|
Medzné napätie |
1500 V AC medzi výstupom a systémom (1 minúta) |
|
Povolený odpor záťaže |
0 až 750 _ |
|
Detekcia otvoreného obvodu |
Menej ako 0,65 mA |
|
Presnosť |
±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Teplotný drift |
±16 µA na 10 _C |
|
Maximálny odber prúdu |
230 mA (5 V DC), 540 mA (24 V DC) |
|
Hmotnosť |
0,4 kg |
|
Externá komunikácia |
Svorka s tlakovým upínaním, MIL konektor, špeciálny kábel KS1 |
|
Komunikácia HART |
Nie je dostupné v tejto variante |
_
_
__ Rozpis modelu a kódu možnosti
|
Kód |
Význam |
|---|---|
|
-S |
Štandardný typ (bez protokolu HART) |
|
5 |
Štandardná prepínacia reakcia v redundantnej konfigurácii (bez ochrany proti výbuchu) |
|
0 |
Základný typ |
|
/A4S00 |
So svorkovým blokom na tlak [Model: ATA4S-00] |
