Product Description
Všeobecné informácie
|
Parameter |
Hodnota |
|---|---|
|
Výrobca |
Yokogawa |
|
Model/číslo dielu |
AAI543-S00 S1 |
|
Popis produktu |

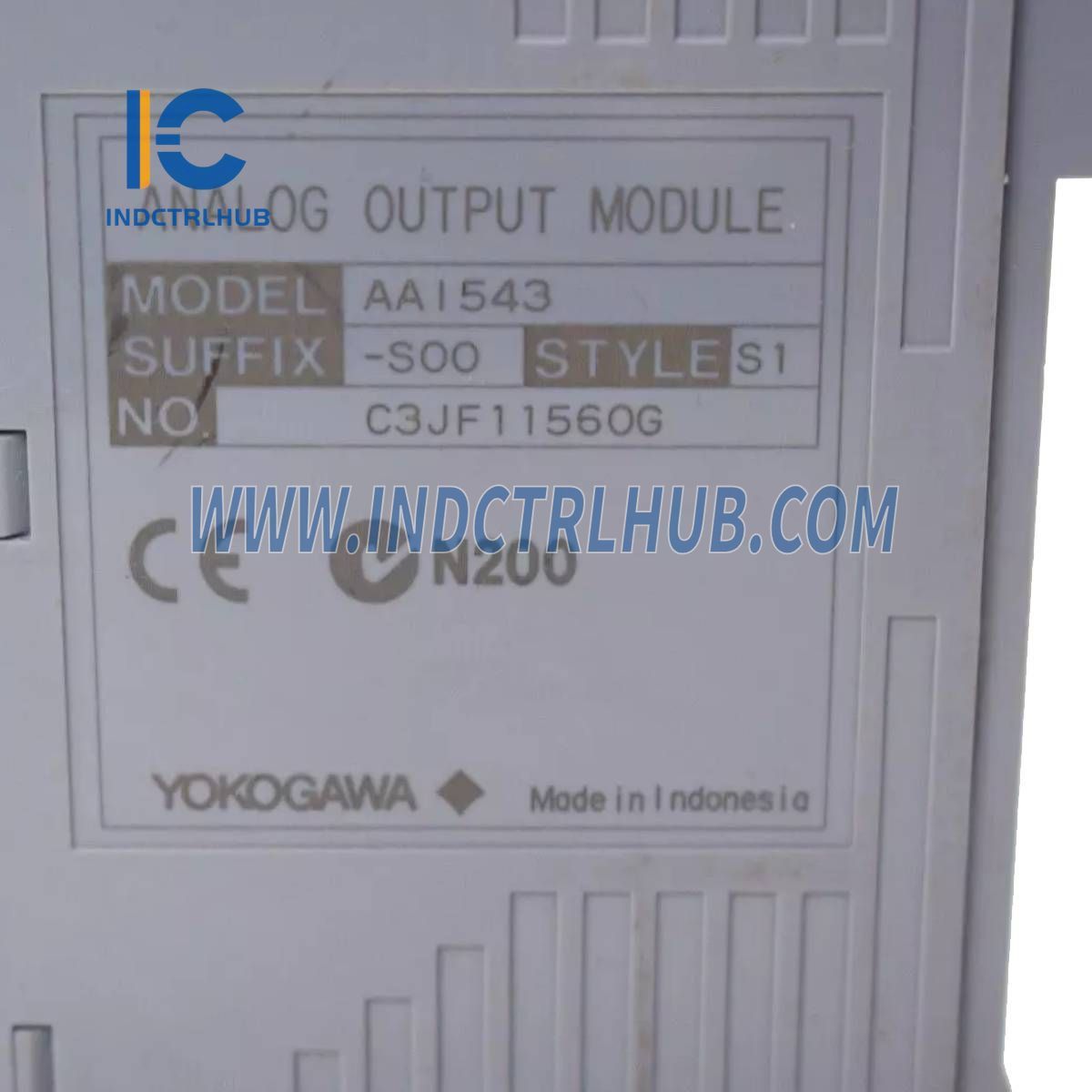

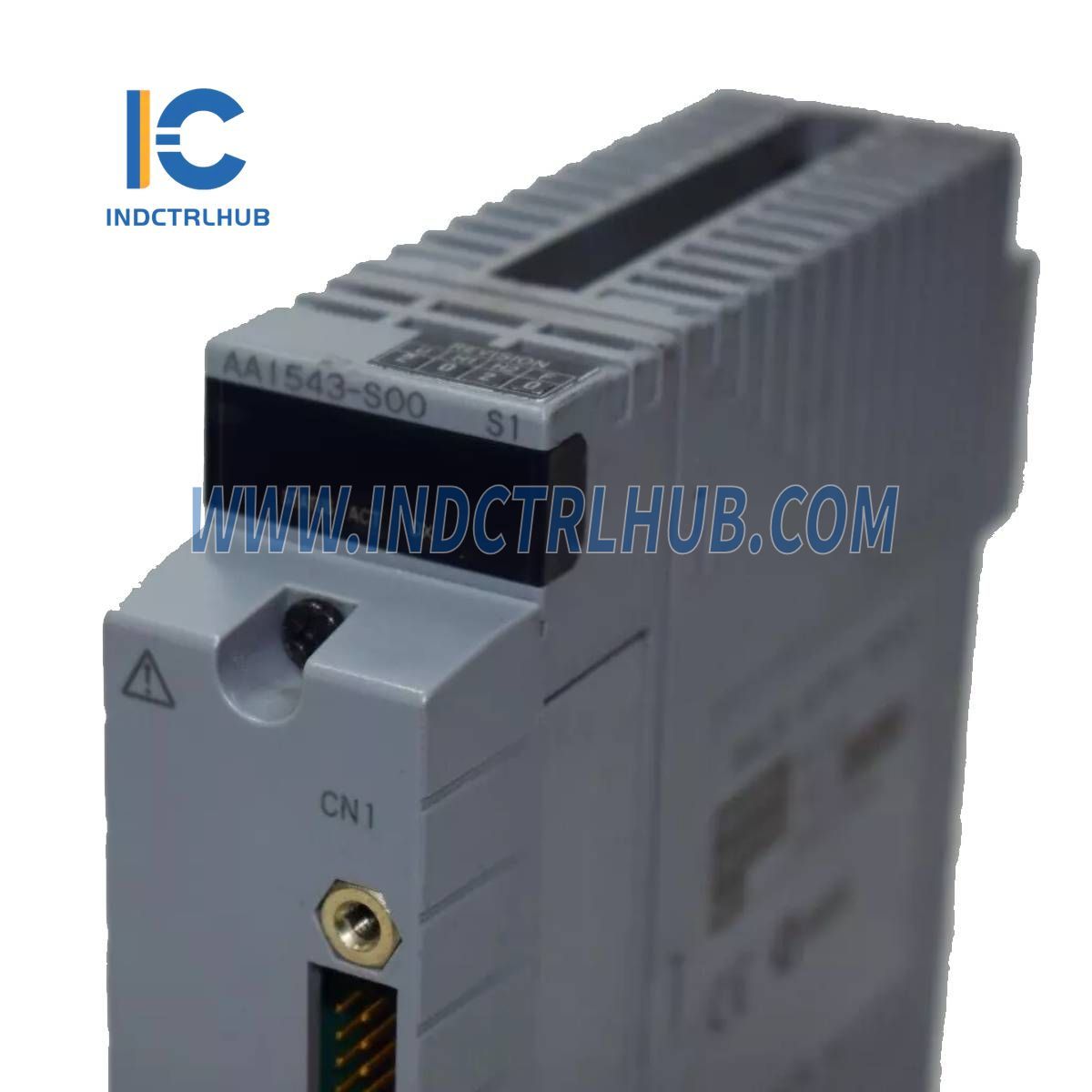

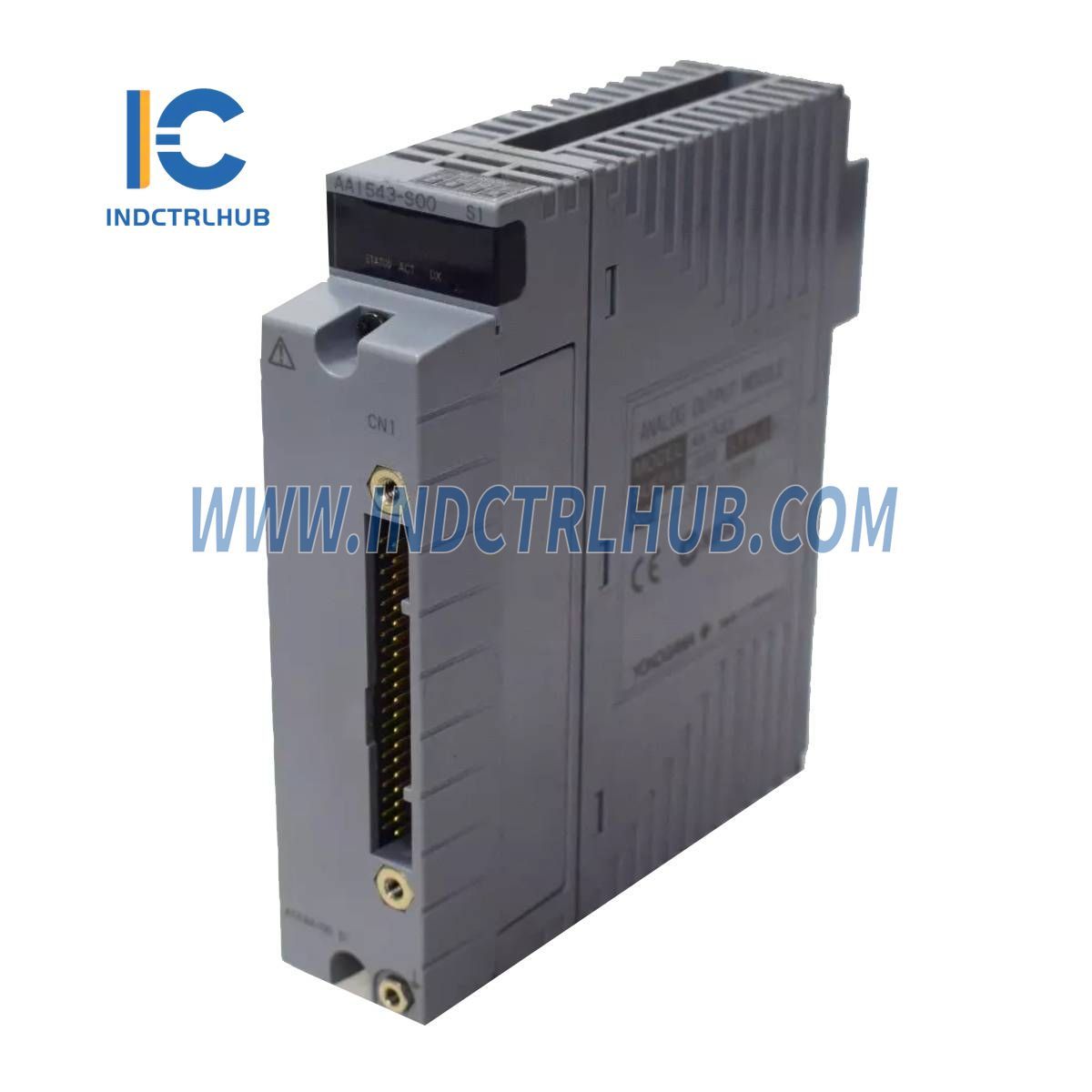

Modul analógového výstupu (4 až 20 mA, 16-kanálový, izolovaný) |
Technické špecifikácie
|
Parameter |
AAI543 |
|---|---|
|
Počet výstupných kanálov |
16, izolovaných - Štandardná reakcia prepnutia v redundantnej konfigurácii (*3) - Rýchla reakcia prepnutia v redundantnej konfigurácii (*3) |
|
Výstupný signál |
4 až 20 mA |
|
Odolné napätie |
Medzi výstupom a systémom: 1500 V AC, po dobu 1 minúty |
|
Povolený odpor záťaže |
0 až 750 Ω |
|
Detekcia prerušení obvodu |
Menej ako 0,65 mA |
|
Presnosť |
±48 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Posun spôsobený zmenou okolitých teplôt |
±16 µA/10 ˚C |
|
Maximálny odber prúdu |
230 mA (5 V DC) 540 mA (24 V DC) |
|
Hmotnosť |
0,4 kg |
|
Externá komunikácia |
Svorka na tlak, MIL konektorový kábel, špeciálny kábel (KS1) |
|
HART komunikácia |
Dostupné |
Model a kódy prípon
|
Kód prípony |
Popis |
|---|---|
|
-S |
Štandardný typ |
|
-H |
S digitálnou komunikáciou (protokol HART) |
|
5 |
Štandardná reakcia prepnutia v redundantnej konfigurácii bez ochrany proti výbuchu (*1) |
|
6 |
Rýchla reakcia prepnutia v redundantnej konfigurácii bez ochrany proti výbuchu (*2) |
|
E |
Štandardná reakcia prepnutia v redundantnej konfigurácii s ochranou proti výbuchu (*1) |
|
F |
Rýchla reakcia prepnutia v redundantnej konfigurácii s ochranou proti výbuchu (*2) |
|
0 |
Základný typ |
|
1 |
S voliteľnou ISA Standard G3 |
|
3 |
S ISA štandardom G3 a možnosťou teploty (-20 až 70 °C) |
Kódy voliteľných funkcií
|
Kód možnosti |
Popis |
|---|---|
|
/K4A00 |
S adaptérom rozhrania KS kábla (pre pripojenie terminálovej dosky AEA4D) [Model: ATK4A-00] |
|
/A4S00 |
S tlakovým svorkovým blokom [Model: ATA4S-00] |
|
/A4S10 |
S tlakovým svorkovým blokom (tlmič prepätia) [Model: ATA4S-10] |
|
/A4D00 |
S dvojitým tlakovým svorkovým blokom [Model: ATA4D-00] |
|
/A4D10 |
S dvojitým tlakovým svorkovým blokom (tlmič prepätia) [Model: ATA4D-10] |
|
/CCC01 |
S krytom konektora pre MIL kábel [Model: ACCC01] |
