Product Description

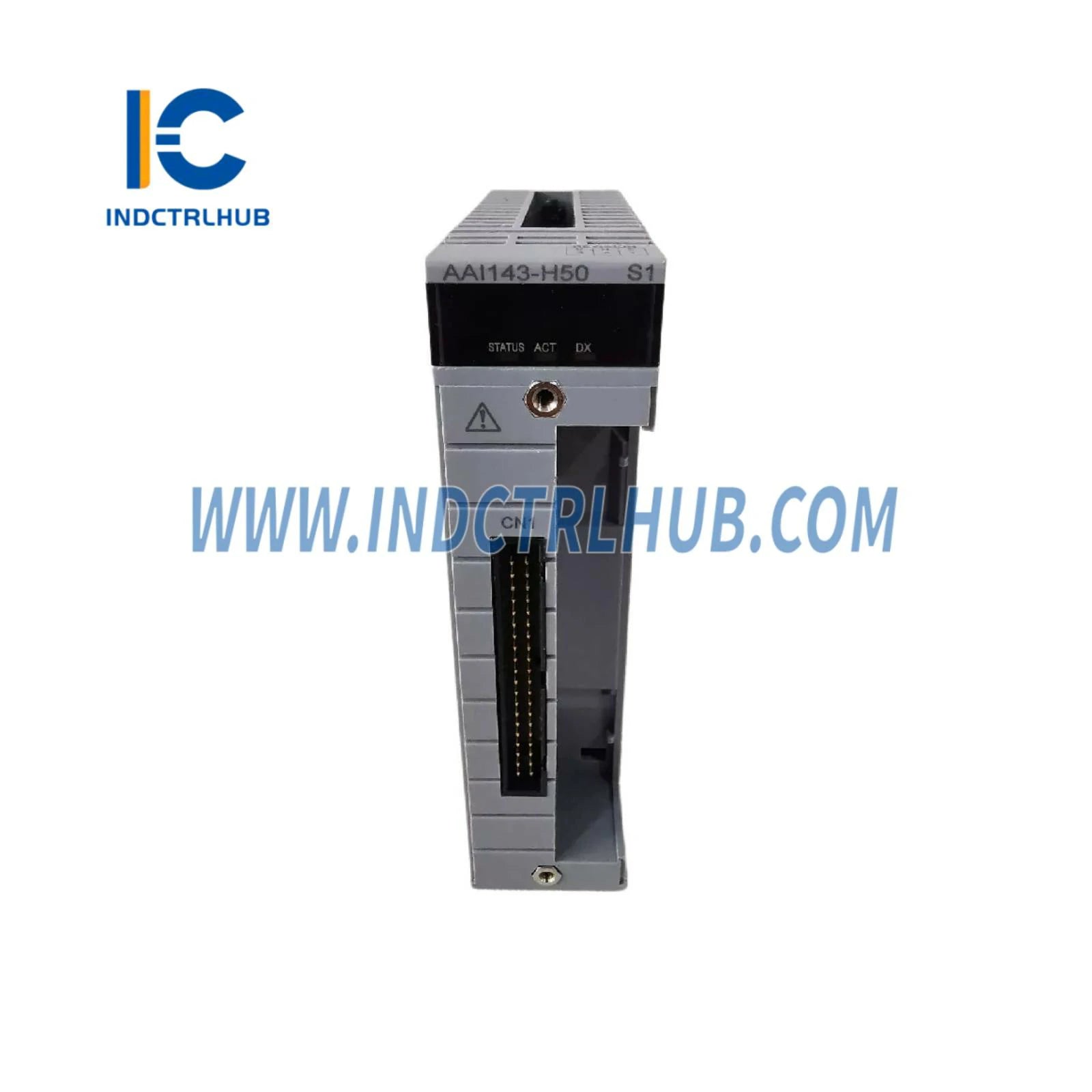

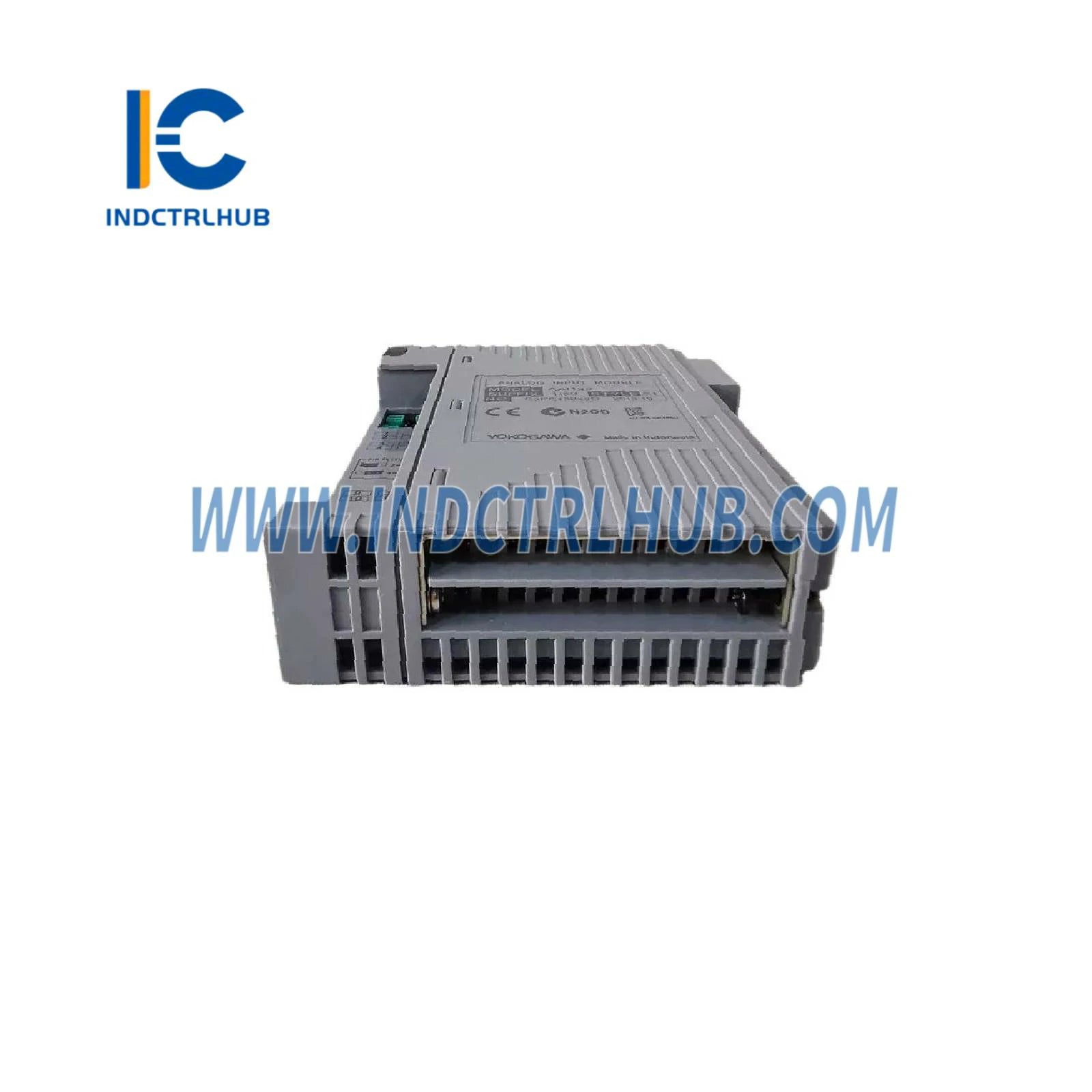

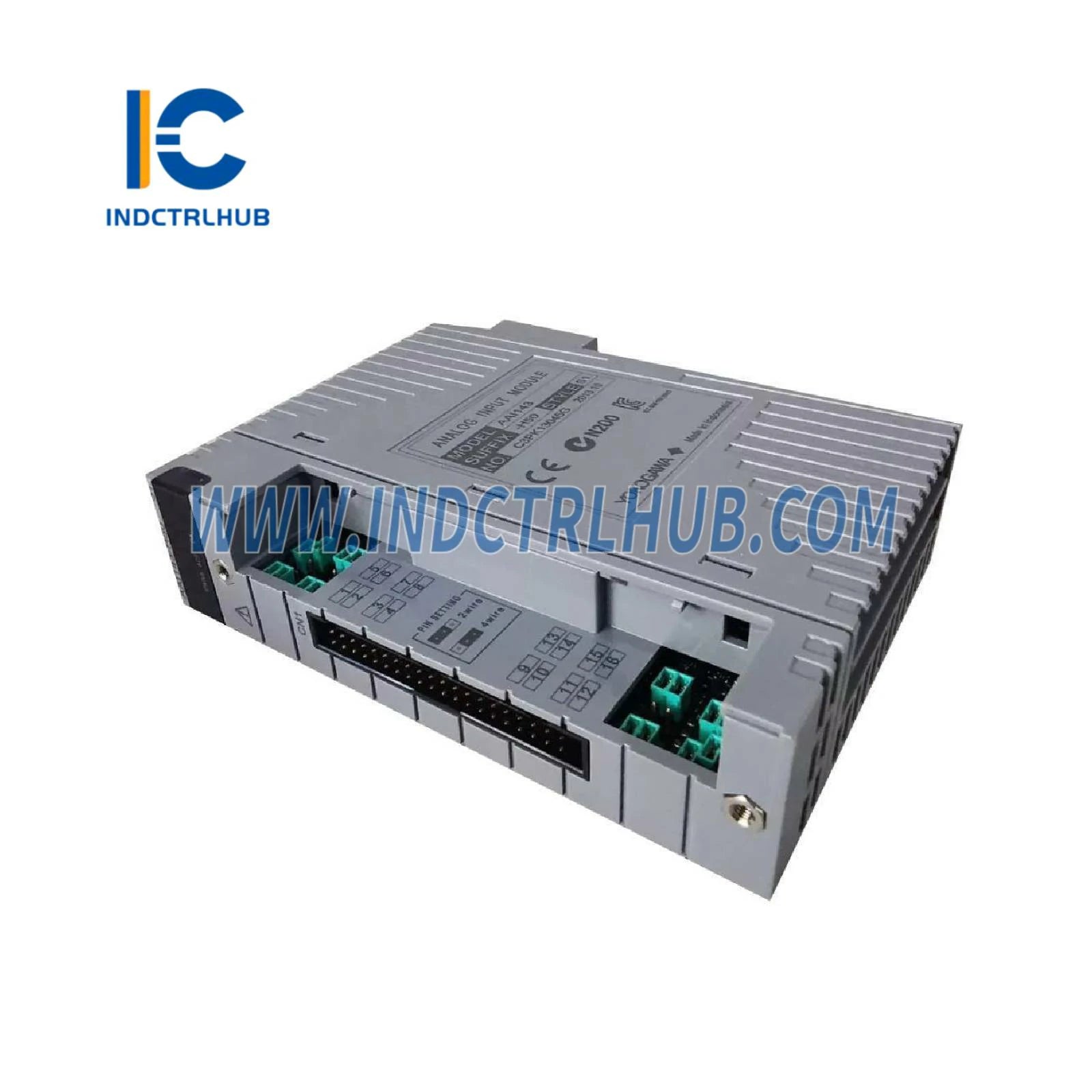

Detaily produktu: AAI143-H50/K4A00 - Modul analógového vstupu
-
Výrobca: Yokogawa
-
Model/Číslo dielu: AAI143-H50/K4A00
-
Popis: Modul analógového vstupu
Moduly prúdových vstupov (izolované)
Tento modul poskytuje 16 vstupov pre 4 až 20 mA signály a môže byť použitý v dvojitej redundantnej konfigurácii.
Špecifikácie
| Položka |
Špecifikácia |
| Model |
AAI143 (*1) |
| Počet vstupných kanálov |
16, izolovaných |
| Vstupný signál |
4 až 20 mA |
| Povolený vstupný prúd |
24 mA |
| Odolné napätie |
Medzi vstupom a systémom: 1500 V AC na 1 minútu (*4) |
| Vstupný odpor |
Zapnutie napájania: 270 Ω (20 mA) až 350 Ω (4 mA) (*2) |
|
Vypnuté napájanie: 500 kΩ alebo viac |
| Presnosť |
±16 µA |
| Obdobie aktualizácie dát |
10 ms |
| Napájanie vysielača |
19,0 V alebo vyššie (pri 20 mA), 25,5 V alebo menej (pri 0 mA) (*5) |
| Nastavenie pre 2-vodičový alebo 4-vodičový vysielač |
Pre každý kanál nastavením pinu |
| Posun spôsobený zmenou okolitých teplôt |
±16 µA/10 ˚C |
| Maximálny odber prúdu |
230 mA (5 V DC), 540 mA (24 V DC) |
| Hmotnosť |
0,3 kg |
| Externá komunikácia |
Svorka na tlak, MIL konektorový kábel, špeciálny kábel (KS1) |
| HART komunikácia |
Dostupné (*3) |
Príponové kódy pre varianty modelu
| Kód prípony |
Popis |
| -S |
Štandardný typ |
| -H |
S digitálnou komunikáciou (protokol HART) |
| 5 |
Bez ochrany proti výbuchu |
| E |
S ochranou proti výbuchu |
| 0 |
Základný typ |
| 3 |
S ISA štandardnou možnosťou G3 a možnosťou teploty (-20 až 70 °C) |
Kódy volieb pre doplnky
| Kód možnosti |
Popis |
| /K4A00 |
S adaptérom rozhrania KS kábla (pre pripojenie terminálovej dosky AEA4D) [Model: ATK4A-00] |
| /A4S00 |
S tlakovým svorkovým blokom [Model: ATA4S-00] |
| /A4S10 |
S tlakovým svorkovým blokom (tlmič prepätia) [Model: ATA4S-10] |
| /A4D00 |
S dvojitým tlakovým svorkovým blokom [Model: ATA4D-00] |
| /A4D10 |
S dvojitým tlakovým svorkovým blokom (tlmič prepätia) [Model: ATA4D-10] |
| /CCC01 |
S krytom konektora pre MIL kábel [Model: ACCC01] |
