Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |
AAI143-H00 S1 |
|
Popis |
Modul analógového vstupu (4 až 20 mA, 16-kanálový, izolovaný) s komunikáciou HART |
🔹 Popis

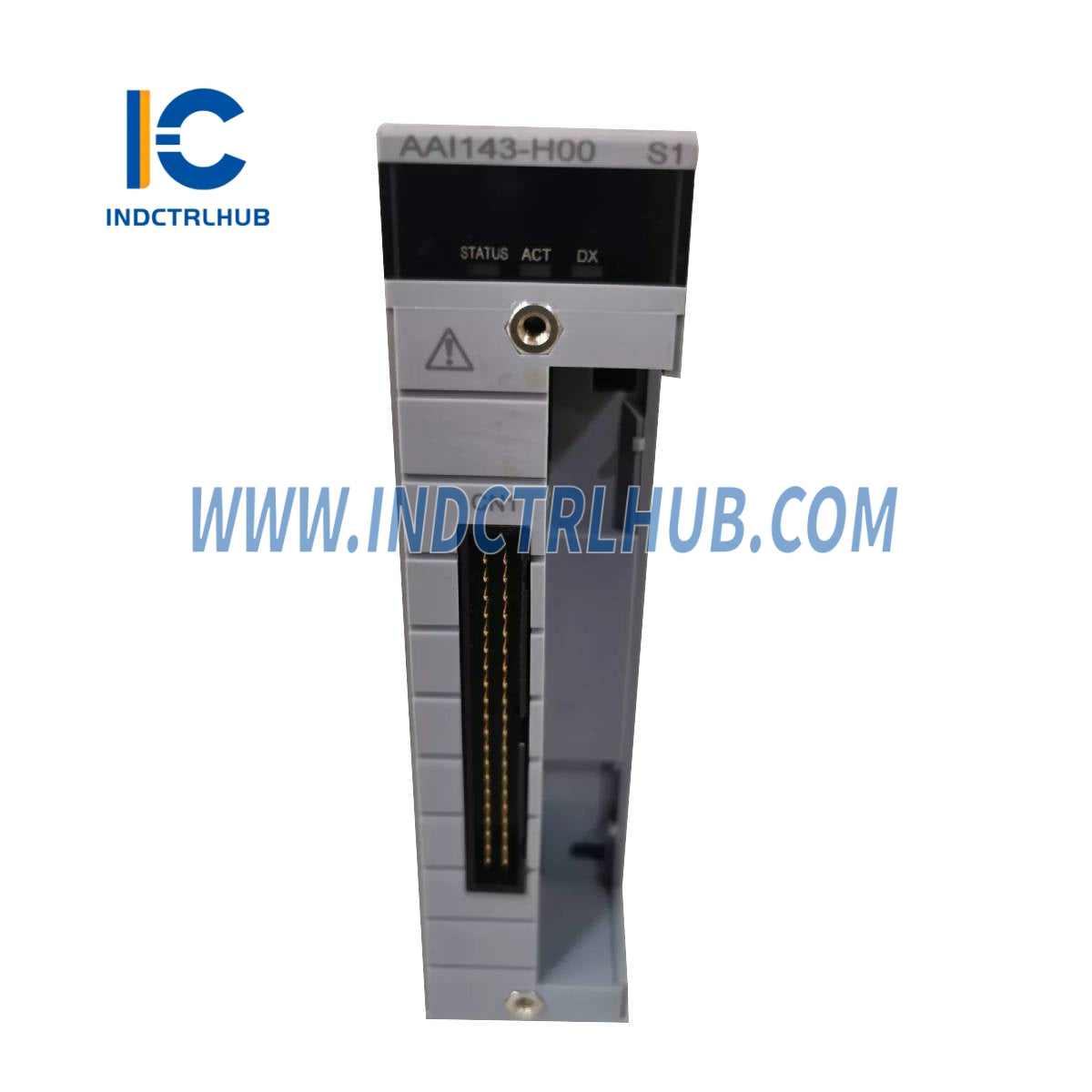

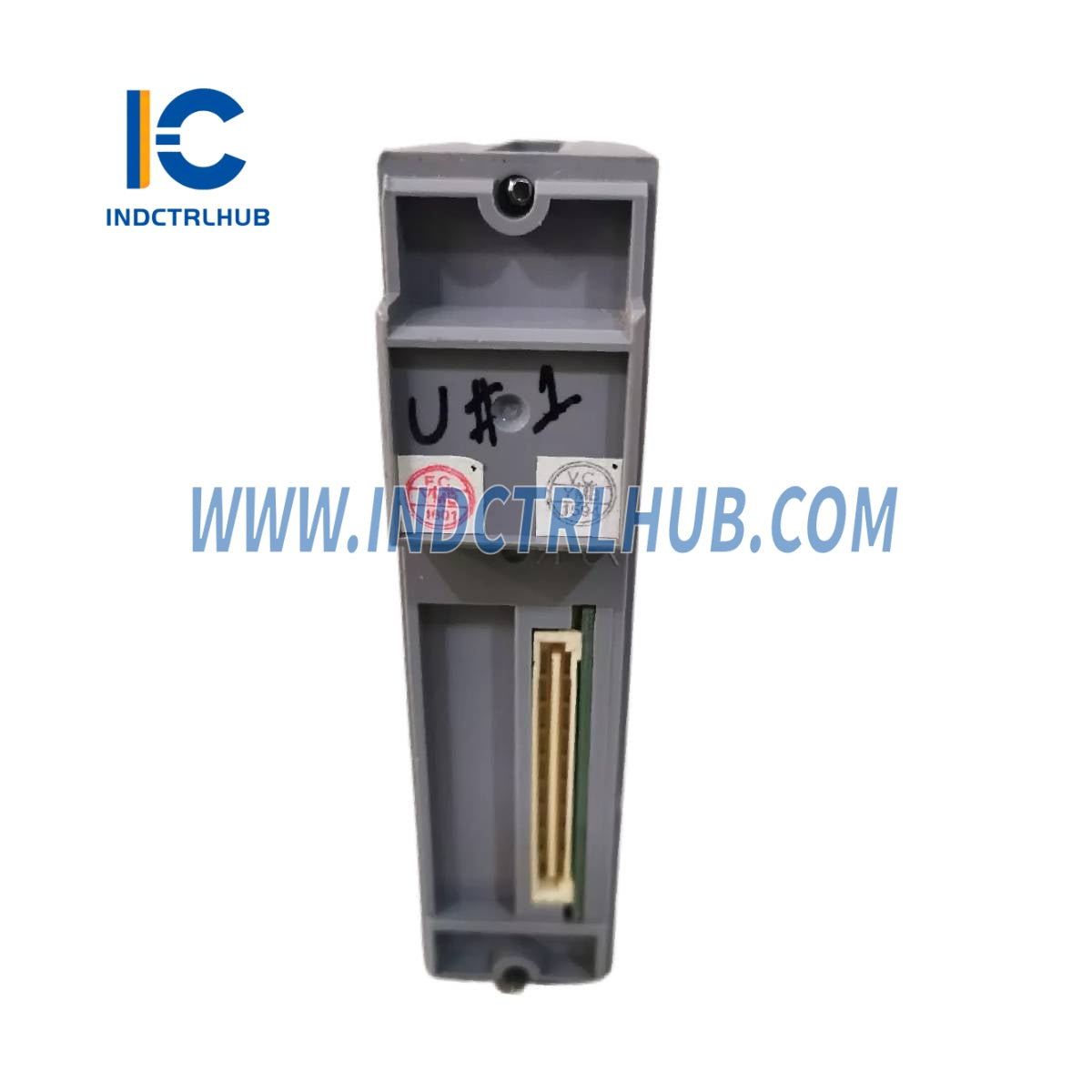

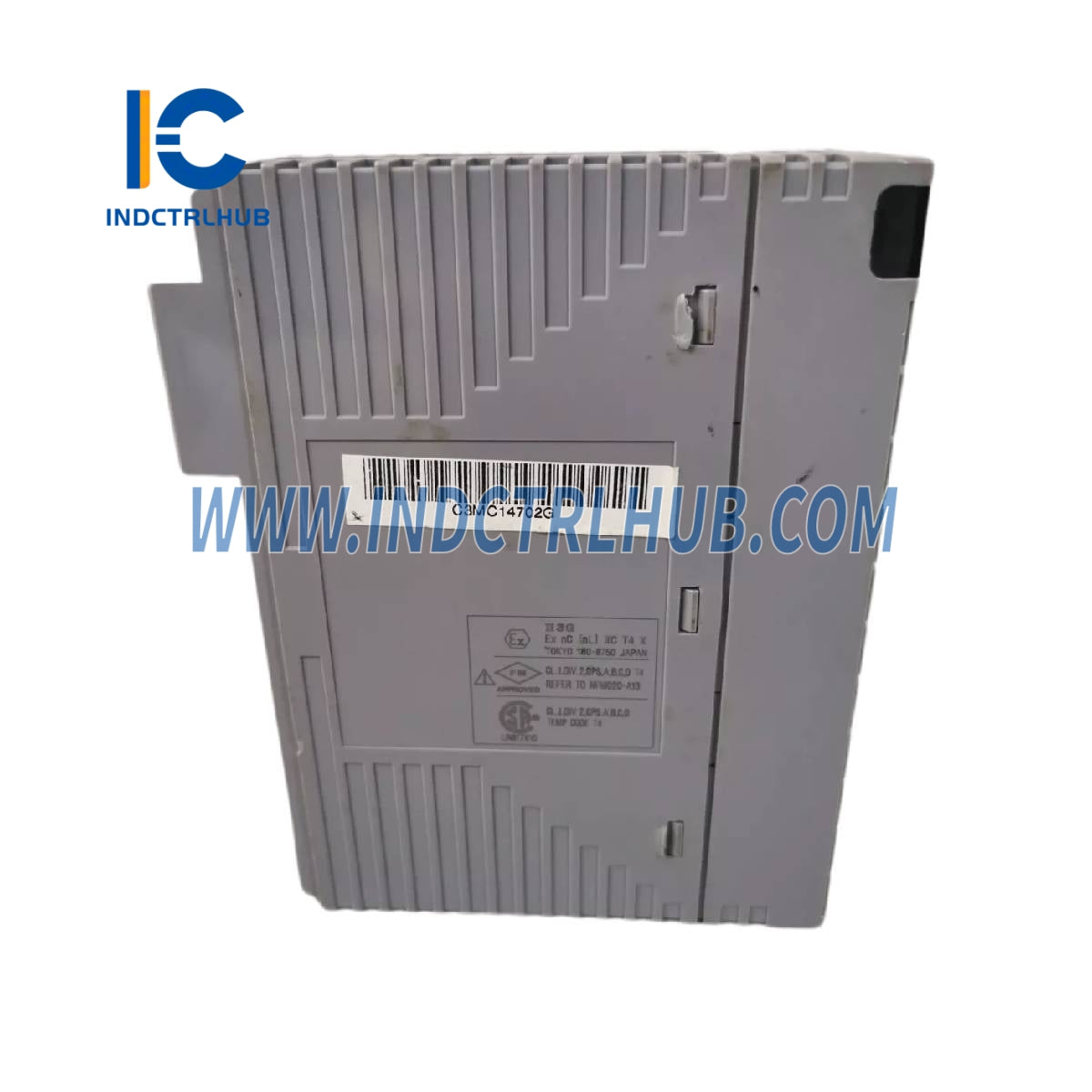

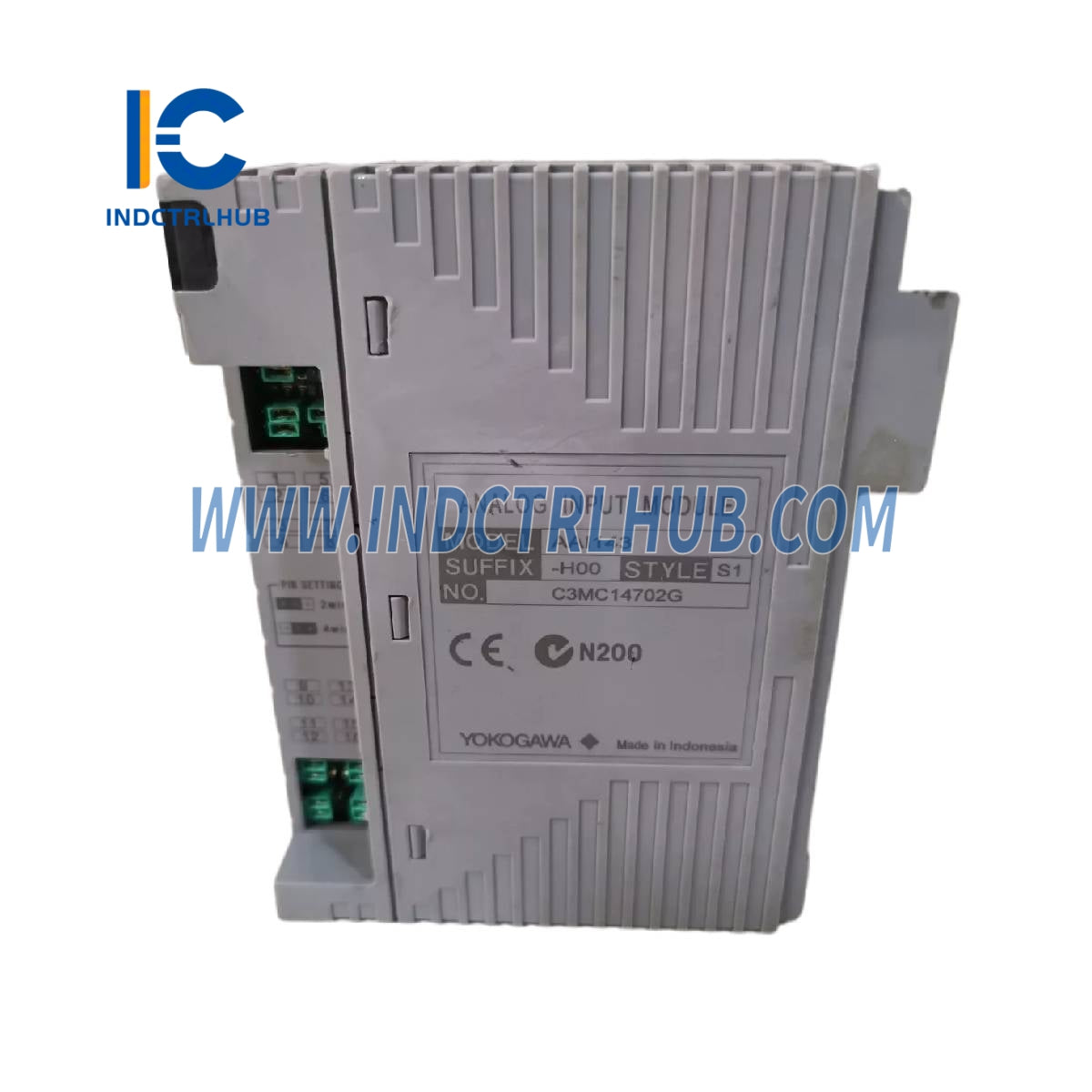

Model AAI143-H00 S1 je 16-kanálový izolovaný modul analógového vstupu navrhnutý pre vysoko spoľahlivé priemyselné automatizačné systémy. Podporuje analógové signály 4 až 20 mA a obsahuje digitálnu komunikáciu (protokol HART) pre pokročilú diagnostiku a konfiguráciu cez tie isté signálne linky.
Prípona „H00“ označuje:
-
H: Povolená digitálna komunikácia HART
-
0: Základný typ (bez G3/ekologických alebo rozšírených teplotných možností)
-
0: Bez ochrany proti výbuchu
Ten „S1“ tag zvyčajne označuje identifikátor série alebo verzie hardvéru.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAI143 |
|
Vstupné kanály |
16, izolované |
|
Vstupný signál |
4 až 20 mA |
|
Povolený vstupný prúd |
24 mA |
|
Medzné napätie |
1500 V AC (1 minúta, vstup do systému) |
|
Vstupný odpor (zapnuté napájanie) |
270 Ω (pri 20 mA) až 350 Ω (pri 4 mA) |
|
Vstupný odpor (vypnuté napájanie) |
≥500 kΩ |
|
Presnosť |
±16 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Napájanie vysielača |
≥19,0 V pri 20 mA; ≤25,5 V pri 0 mA (limit: 25 mA) |
|
Nastavenie typu vysielača |
Na kanál, cez nastavovací pin (2-vodičové / 4-vodičové) |
|
Teplotný posun |
±16 µA na 10 °C |
|
Maximálny odber prúdu |
230 mA pri 5 V DC; 540 mA pri 24 V DC |
|
Hmotnosť |
0,3 kg |
|
Externá komunikácia |
Svorka na tlak, MIL konektor, kábel KS1 |
|
HART komunikácia |
Povolené (digitálna komunikácia podporovaná cez analógové linky) |
🔹 Konfigurácia modelu
|
Kód prípony |
Význam |
|---|---|
|
H |
S podporou protokolu HART |
|
0 |
Základný typ (štandardný povlak a teplotný rozsah) |
|
0 |
Bez ochrany proti výbuchu |
|
S1 |
Revízia hardvéru alebo označenie série |
