Product Description
🔹 Všeobecné informácie
|
Výrobca |
Yokogawa |
|---|---|
|
Model/Číslo dielu |

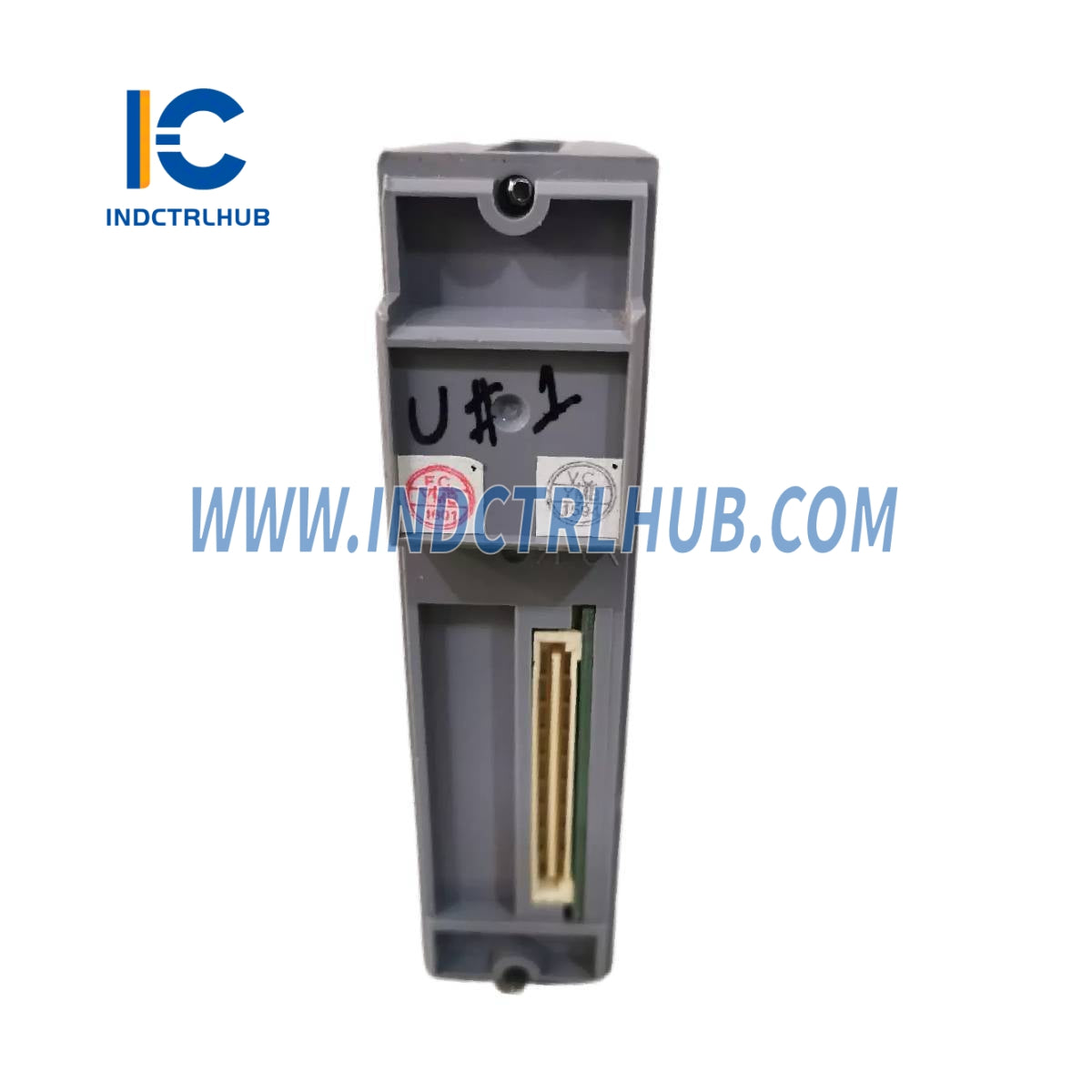

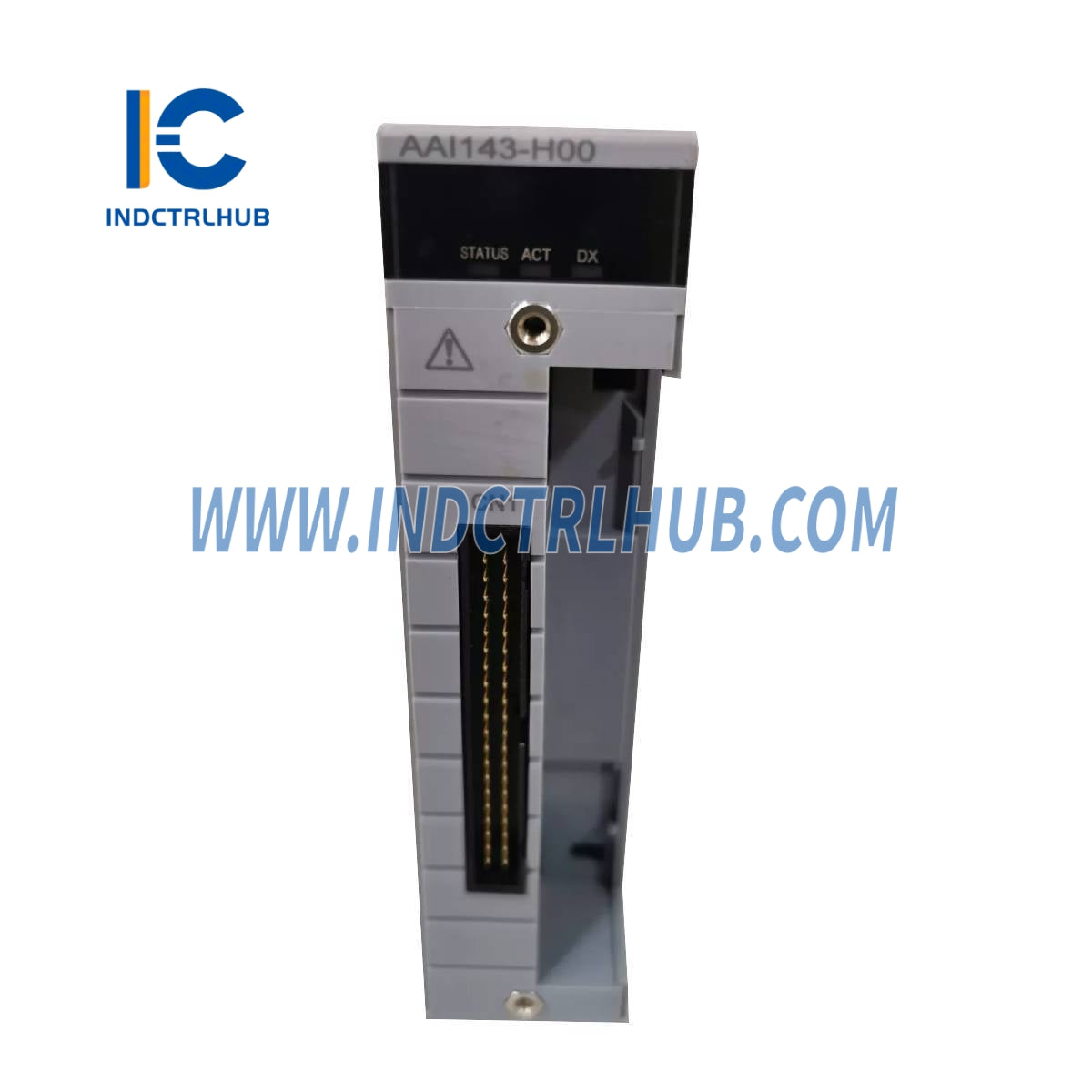

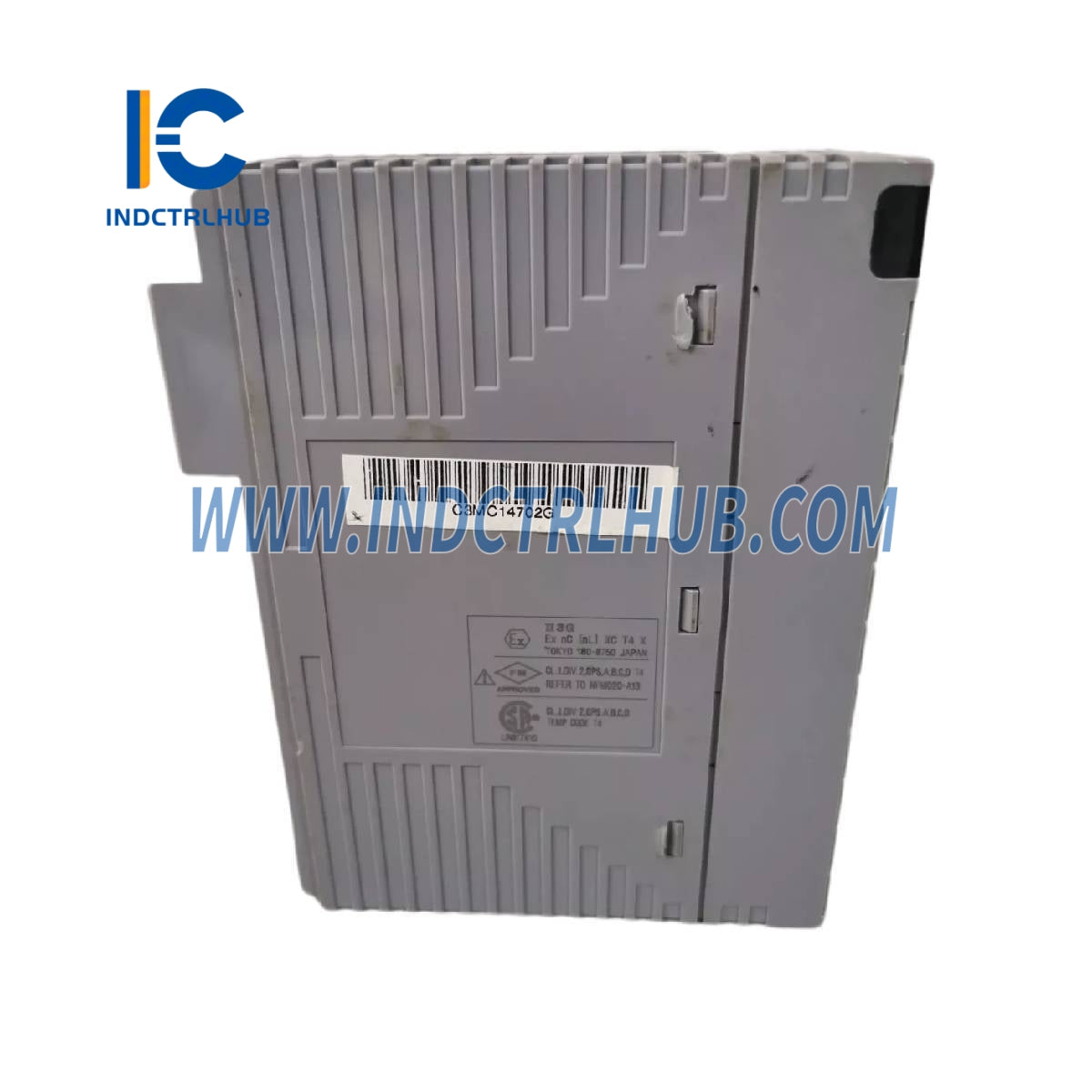

AAI143-H00/A4S10 |
|
Popis |
Modul analógového vstupu (4–20 mA, 16-kanálový, izolovaný) s HART a svorkovnicou chránenou proti prepätiu |
🔹 Popis
Ten AAI143-H00/A4S10 je 16-kanálový modul analógového vstupu navrhnutý pre prúdové slučkové vstupy (4–20 mA), s izolácia kanála, podpora komunikácie HART, a vylepšenú vstupná ochrana proti prepätiu cez /A4S10 možnosť — ktorý zahŕňa tlaková svorkovnica s integrovaným absorbérom prepätia (model ATA4S-10).
Môže byť použitý v duálne redundantných konfiguráciách, bežne aplikovaných v bezpečnostne kritických a vysoko spoľahlivých systémoch riadenia procesov.
🔹 Technické špecifikácie
|
Položka |
Špecifikácia |
|---|---|
|
Model |
AAI143 |
|
Vstupné kanály |
16, izolované |
|
Vstupný signál |
4 až 20 mA |
|
Povolený vstupný prúd |
24 mA |
|
Medzné napätie |
1500 V AC medzi vstupom a systémom, na 1 minútu |
|
Vstupný odpor (zapnuté napájanie) |
270 Ω (pri 20 mA) až 350 Ω (pri 4 mA) |
|
Vstupný odpor (vypnuté napájanie) |
≥500 kΩ |
|
Presnosť |
±16 µA |
|
Obdobie aktualizácie dát |
10 ms |
|
Napájanie vysielača |
≥19,0 V pri 20 mA; ≤25,5 V pri 0 mA (limit 25 mA) |
|
Nastavenie typu vysielača |
Na kanál podľa nastavenia pinu (2-vodičové / 4-vodičové) |
|
Teplotný drift |
±16 µA/10 °C |
|
Maximálny odber prúdu |
230 mA pri 5 V DC; 540 mA pri 24 V DC |
|
Hmotnosť |
0,3 kg |
|
Externá komunikácia |
Svorka na tlak, kábel s MIL konektorom, kábel KS1 |
|
HART komunikácia |
✔ Dostupné (digitálne cez analógovú signálnu linku) |
🔹 Konfigurácia modelu
|
Kód prípony |
Popis |
|---|---|
|
-H00 |
Podpora HART, základný typ, bez ochrany proti výbuchu |
|
/A4S10 |
Svorkovnica s tlakovou svorkou s absorbérom prepätia (Model: ATA4S-10) |
🔹 Súhrn možností
|
Kód možnosti |
Popis |
|---|---|
|
/A4S10 |
Obsahuje svorkovnicu s tlakovou svorkou absorbujúcou prepätie (ATA4S-10) |
|
Iné možnosti |
Dvojité svorky, kryt kábla MIL, adaptér kábla KS a ďalšie na požiadanie |
