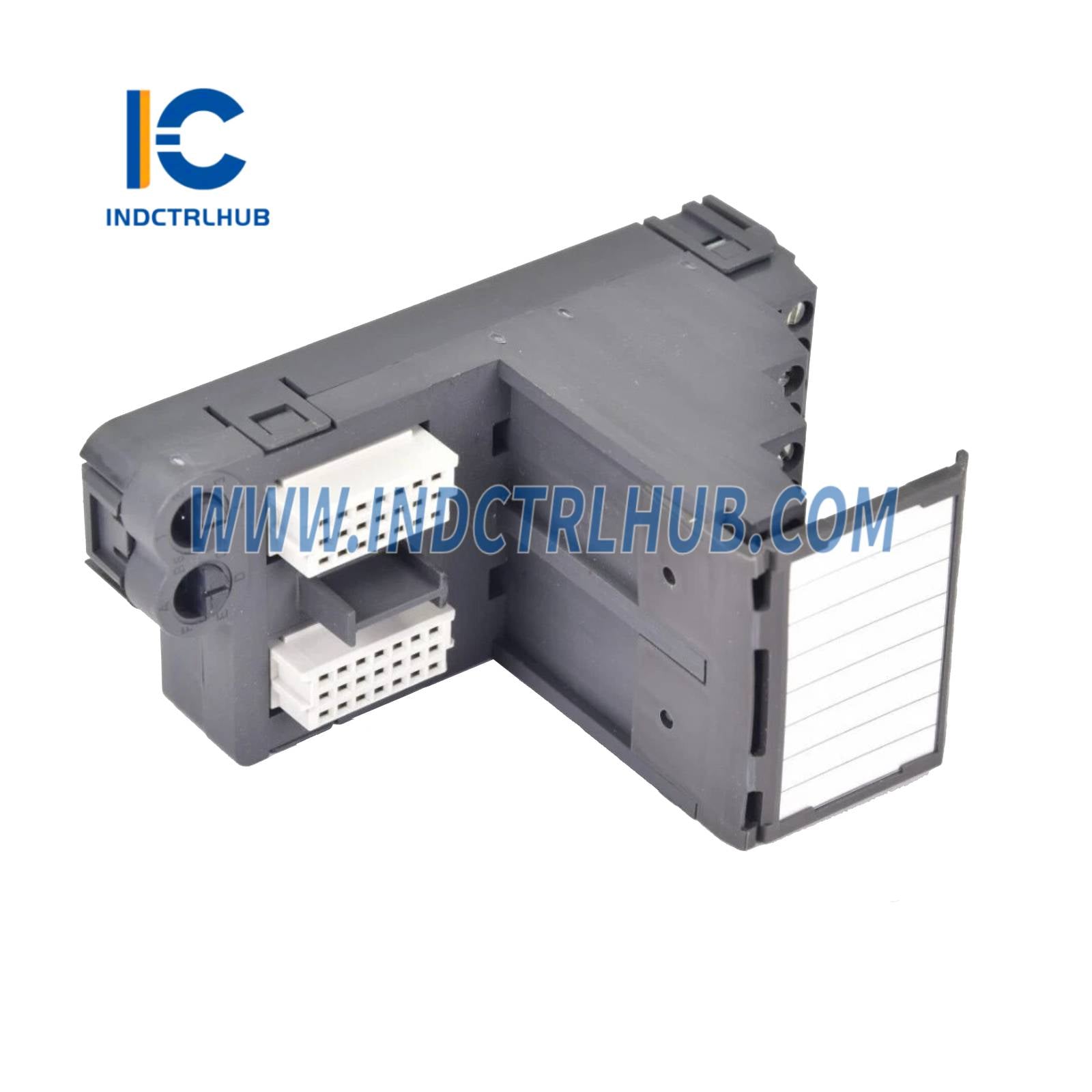

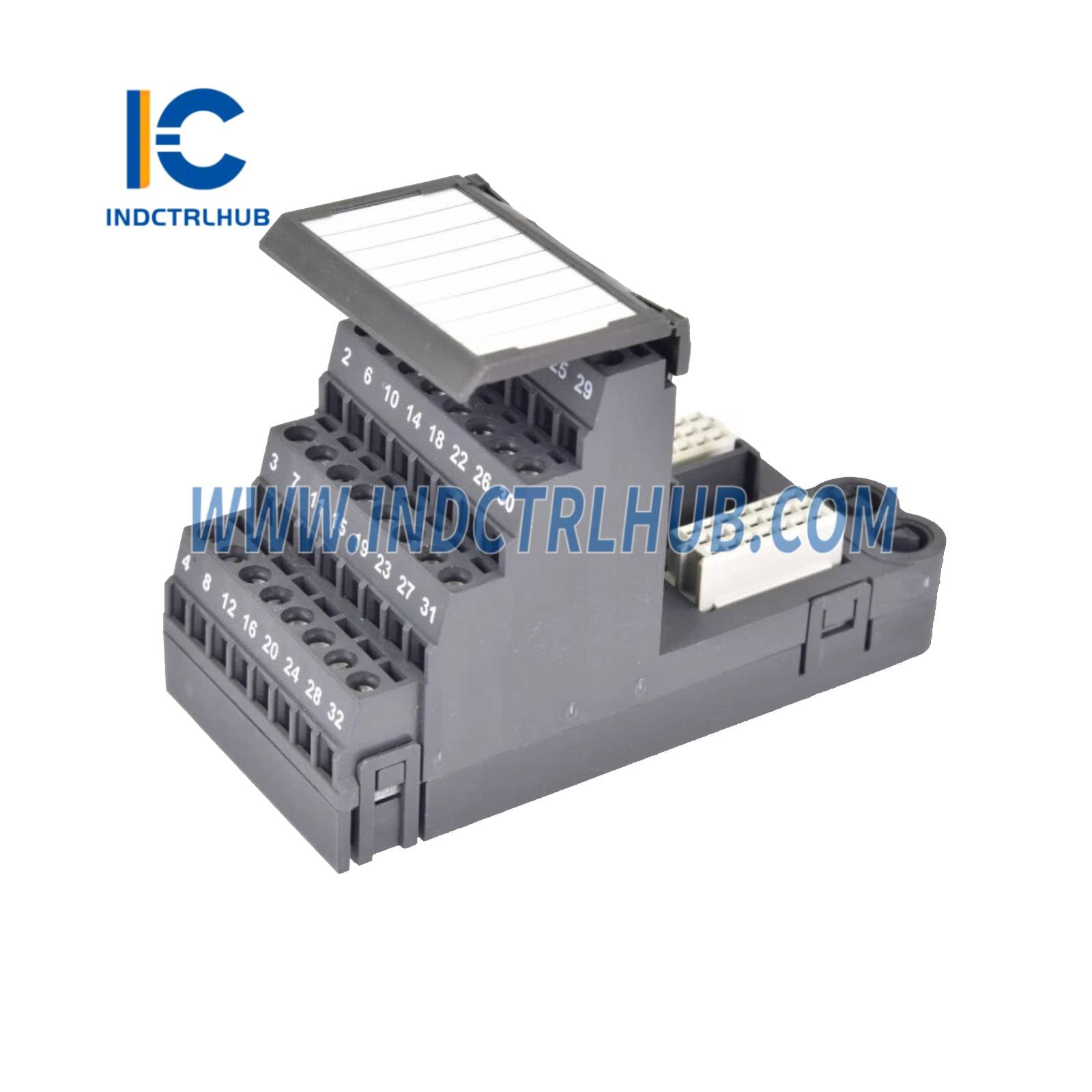

Emerson KJ4001X1-CK1 hromadný svorkovnicový blok 40-pinový

Emerson KJ4001X1-CK1 hromadná svorkovnica 40-pin - riešenie vysokohustotného poľného zapojenia pre DeltaV

Emerson KJ4001X1-CK1 40-pinová hromadná svorkovnica poskytuje efektívne vysokohustotné ukončenie poľného zapojenia pre I/O karty distribuovaného riadiaceho systému DeltaV. Toto riešenie hromadného ukončenia eliminuje individuálne pripojenia vodičov, dramaticky skracuje čas inštalácie a minimalizuje chyby zapojenia v zariadeniach na ropu a plyn, chemickom, farmaceutickom a energetickom priemysle, ktoré vyžadujú spoľahlivú I/O konektivitu s vysokým počtom kanálov.

Základné technické špecifikácie

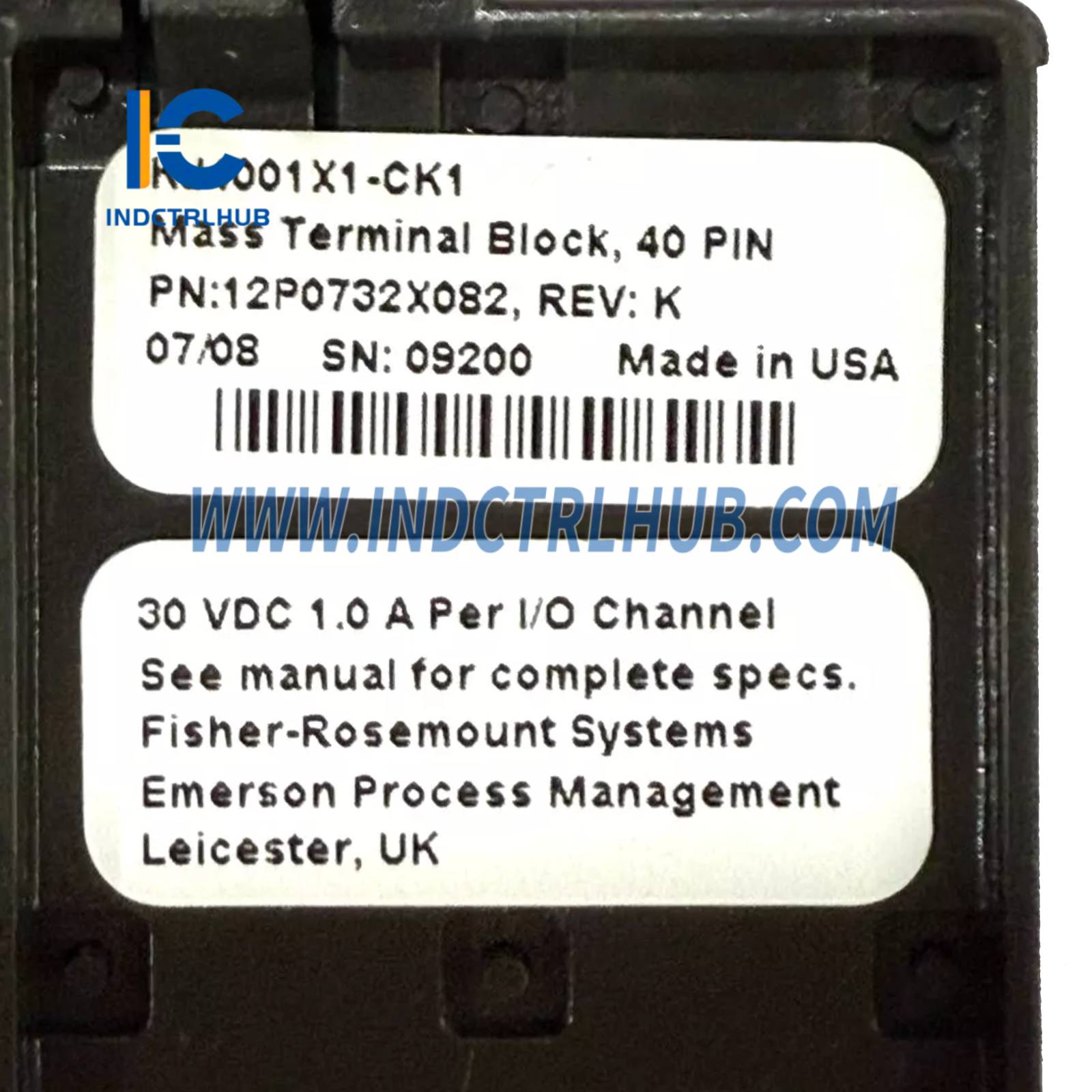

• Číslo modelu: KJ4001X1-CK1
• Konfigurácia pinov: 40-pinový konektor hromadného ukončenia
• Výkonové parametre: 30VDC pri maximálne 1A na kanál
• Prevádzková teplota: -40 °C až +70 °C (-40 °F až 158 °F)
• Prijatie vodičov: Skrutkové svorky s klietkou pre poľné vodiče 22-14 AWG
• Ochrana životného prostredia: ISA-S71.04-1985 trieda G3 konformný náter
• Inštalácia: Nie je možné meniť za chodu - vyžaduje vypnutie systému pre inštaláciu/odstránenie
• Kompatibilita systému: I/O karty DeltaV M-series s 40-pinovým hromadným ukončením

Globálne certifikáty pre nebezpečné oblasti

Certifikované pre nasadenie v klasifikovaných priemyselných prostrediach po celom svete:

• FM/CSA Severná Amerika: Trieda I, Divízia 2, Skupiny A-D, T4; aplikácie Triedy I, Zóna 2
• ATEX Európa: Certifikované pre zónu 2 pre inštalácie v explozívnej atmosfére
• IECEx medzinárodné: V súlade s globálnymi normami pre nebezpečné oblasti podľa dokumentu 12P2046
• Certifikácia pre námorné použitie: Schválené DNV a ABS pre offshore platformy a námorné inštalácie

Priemyselné aplikácie poľného zapojenia

Vysokohustotné diskrétne I/O systémy: Ukončite až 40 diskrétnych vstupných alebo výstupných signálov z poľných zariadení, ako sú koncové spínače, tlačidlá, solenoidové ventily a signalizačné svetlá. Dizajn hromadného ukončenia znižuje čas zapojenia v rozvádzači o 60-70 % v porovnaní s individuálnymi pripojeniami na svorkovnicových lištách, čo je kľúčové pre veľké projekty s stovkami alebo tisíckami I/O bodov.

Maršalovanie analógových signálov: Prepojte viackanálové analógové vstupné karty s poľnými vysielačmi pre meranie tlaku, teploty, prietoku a hladiny. Konfigurácia s 40 pinmi podporuje 16-kanálové analógové vstupné karty s jednotlivými pármi signálov plus spoločnými návratmi, pričom zachováva integritu signálu správnym ukončením tienenia a izoláciou uzemnenia.

Inštalácie v riadiacich miestnostiach rafinérií: Organizujte polné ukončenia v maršalovacích rozvádzačoch slúžiacich pre jednotky destilácie surovej ropy, katalytického krakovania a alkylácie. Hromadné svorkovnice umožňujú logické zoskupenie signálov podľa procesnej oblasti alebo typu zariadenia, čo zjednodušuje odstraňovanie porúch a znižuje chyby pri spúšťaní a údržbe závodu.

Výroba chemických dávok: Podpora flexibilných konfigurácií I/O pre viacproduktové dávkové závody, kde rôzne receptúry vyžadujú rôzny počet signálov. 40-pinové hromadné ukončenie umožňuje budúce rozšírenie tým, že poskytuje náhradné body ukončenia bez potreby ďalších svorkovníc alebo úprav rozvádzača.

Inštalácie na offshore plošinách: Minimalizujte požiadavky na priestor v rozvádzačoch na offshore ropných a plynových plošinách, kde je priestor v technických miestnostiach veľmi obmedzený. Kompaktný dizajn hromadného ukončenia znižuje pôdorys rozvádzača o 40-50 % v porovnaní s tradičnými inštaláciami na svorkovnicových lištách, pričom robustná konštrukcia odoláva morskému prostrediu s odolnosťou proti otrasom 10g a toleranciou vibrácií až do 0,7g (13,2-150 Hz).

Výhody hromadného ukončenia

Kritické výhody pre efektívnu inštaláciu a údržbu DeltaV I/O:

• Znížený čas inštalácie: Jediný 40-pinový konektor nahrádza viac ako 40 jednotlivých ukončení vodičov, čím sa znižuje pracovná náročnosť inštalácie o 60-70 %
• Minimalizácia chýb pri zapájaní: Predpripravený stužkový kábel alebo organizované usporiadanie svoriek znižuje chyby pri prepojení a reverzácii polarity
• Zjednodušené riešenie problémov: Logické priradenie pinov a jasné označenie umožňujú rýchlu lokalizáciu porúch počas spúšťania a údržby
• Zlepšené riadenie káblov: Hromadné ukončenie sústreďuje káblové vedenie do kompaktného priestoru, čo zlepšuje organizáciu skrine a prúdenie vzduchu
• Zvýšená spoľahlivosť: Závodne zostavený konektor eliminuje potrebu pájkovania a krimpovania v teréne, čím znižuje poruchy spojení

Požiadavky na inštaláciu a osvedčené postupy

Kritické pokyny pre spoľahlivé ukončenie poľného vedenia:

Požiadavka na vypnutie napájania: KJ4001X1-CK1 NIE JE možné vymieňať za chodu. Napájanie systému MUSÍ byť vypnuté pred inštaláciou alebo odstránením svorkovnicového bloku. Pokus o výmenu za chodu môže poškodiť I/O kartu, poškodiť systémovú pamäť alebo vytvoriť elektrické nebezpečenstvo v klasifikovaných oblastiach.

Veľkosť vodičov a ukončenie: Používajte medené lankové vodiče 22-14 AWG s vhodnými ferrulami alebo koncovkami pre skrutkové svorky s klietkou. Odizolujte vodič 7-9 mm, aby sa zabezpečilo dostatočné zapojenie vodiča bez vystavenia holého vodiča mimo svorkovnice. Dotiahnite skrutkové svorky podľa špecifikácií výrobcu (zvyčajne 0,5-0,6 Nm), aby ste predišli uvoľneným spojeniam.

Ukončenie tienenia: Pre analógové signály ukončite tienenie káblov na svorkovnicovom bloku pomocou špeciálnych svoriek na tienenie alebo uzemňovacích lišt. Pripojte tienenie ku kostre rozvádzača iba na jednom konci (zvyčajne v maršalovacej skrini), aby ste predišli zemným slučkám. Nikdy nedovoľte, aby tienenie kontaktovalo vodiče signálu alebo vytváralo skraty medzi kanálmi.

Vedenie káblov a oddelenie: Zachovajte minimálnu vzdialenosť 150 mm (6 palcov) medzi nízkonapäťovými analógovými signálnymi káblami a vysokovýkonnými AC káblami, káblami VFD alebo inými zdrojmi rušenia. Používajte samostatné káblové žľaby alebo rúry pre analógové, diskrétne a napájacie vedenie, aby ste minimalizovali elektromagnetické rušenie.

Označovanie a dokumentácia: Označte každý kábel na oboch koncoch jedinečnými štítkovými číslami zodpovedajúcimi schémam slučiek a P&ID. Uchovávajte dokumentáciu podľa skutočného stavu, ktorá zobrazuje aktuálne priradenie svoriek, farby vodičov a pripojenia tienenia pre budúce riešenie problémov a úpravy.

Environmentálne špecifikácie

Kompatibilné DeltaV I/O karty

KJ4001X1-CK1 40-pin hromadný svorkovnicový blok rozhrania s rôznymi I/O kartami DeltaV M-series:

• Diskrétne vstupné karty: 32-kanálové a 40-kanálové DI karty pre monitorovanie spínačov, relé a kontaktov
• Diskrétne výstupné karty: 32-kanálové a 40-kanálové DO karty pre ovládanie solenoidových ventilov a indikátorov
• Analógové vstupné karty: 16-kanálové AI karty pre 4-20mA, HART, termočlánky a RTD signály
• Analógové výstupné karty: 16-kanálové AO karty pre ovládanie polohy ventilov a VFD

Prečo si vybrať Industrial Control Hub?

Váš špecializovaný zdroj pre originálne komponenty Emerson DeltaV automatizácie:

• ✓ 100 % autentické OEM produkty s plnou sledovateľnosťou výrobcu a zárukou
• ✓ Odborná technická podpora DCS od certifikovaných automatizačných inžinierov
• ✓ Rozsiahly sklad súčasných a starších terminálových blokov DeltaV
• ✓ Urýchlené globálne doručenie na trhy v USA, UK, EÚ a Ázijsko-pacifickom regióne
• ✓ Konkurenčné ceny s množstevnými zľavami pre projektové množstvá
• ✓ Kompletná dokumentácia, schémy zapojenia a inštalačná pomoc

Doplnkové terminálové bloky DeltaV

Informácie o objednávke a plánovanie systému

• KJ4001X1-CK1: 40-pinová hromadná svorkovnica (tento produkt)
• Kompatibilné I/O karty: Pred objednaním overte, či model I/O karty podporuje 40-pinové hromadné ukončenie
• Stratégia náhradných dielov: Uchovávajte náhradné svorkovnice pre kritické aplikácie, aby ste minimalizovali prestoje počas obnovy po poruche
• Káblové zostavy: Predpripravené stužkové káble dostupné samostatne pre rýchlu inštaláciu v teréne

Technická dokumentácia & podpora

Kompletné inštalačné manuály vrátane dokumentu 12P2046 (Inštrukcie inštalácie pre zónu 2) a manuálu "DeltaV S-Series and CHARMs Hardware Installation" sú k dispozícii na požiadanie. Náš tím aplikačného inžinierstva poskytuje kontrolu zapojenia, plánovanie priradenia svoriek a pomoc pri riešení problémov pri zložitých inštaláciách rozvádzačov DeltaV marshalling.

Údržba a životnosť

• Žiadne užívateľsky opraviteľné diely: Výrobcom zostavená svorkovnica nevyžaduje žiadnu údržbu v teréne okrem periodických kontrol utiahnutia svoriek
• Nie je potrebná kalibrácia: Pasívne ukončovacie zariadenie nevyžaduje kalibráciu ani nastavenie
• Nerozoberajte: Rozobratie svorkovnicového bloku ruší záruku a môže ohroziť integritu spojenia
• Periodická kontrola: Skontrolujte utiahnutie skrutkových svoriek raz ročne alebo po výrazných vibráciách, aby ste predišli uvoľneným spojeniam
• Kritériá výmeny: Vymeniť, ak sa zistia fyzické poškodenia, prasknuté puzdro alebo skorodované svorky
