Detaily produktu
Výrobca: Bently Nevada
Séria: 3500/33

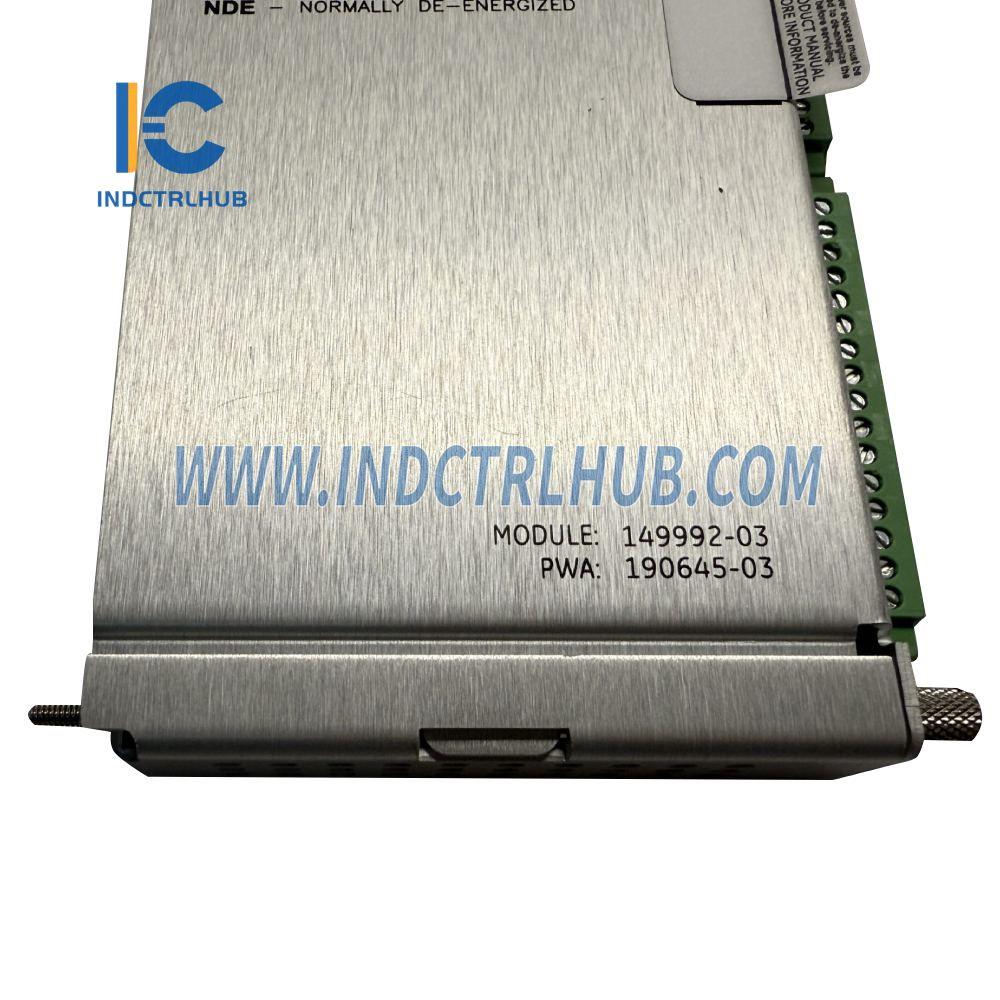

Model/Číslo dielu: 149992-03
Typ modelu: Modul reléového výstupu s nízkym prúdom
Popis

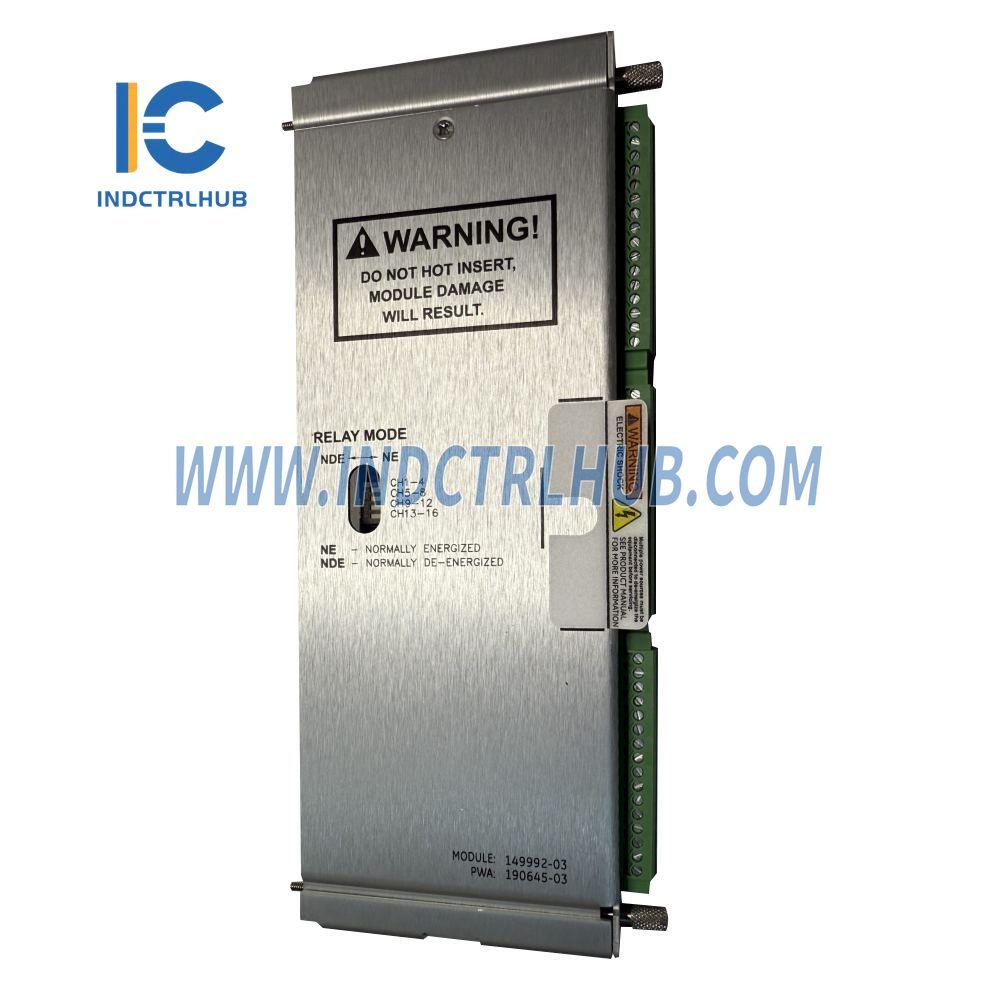

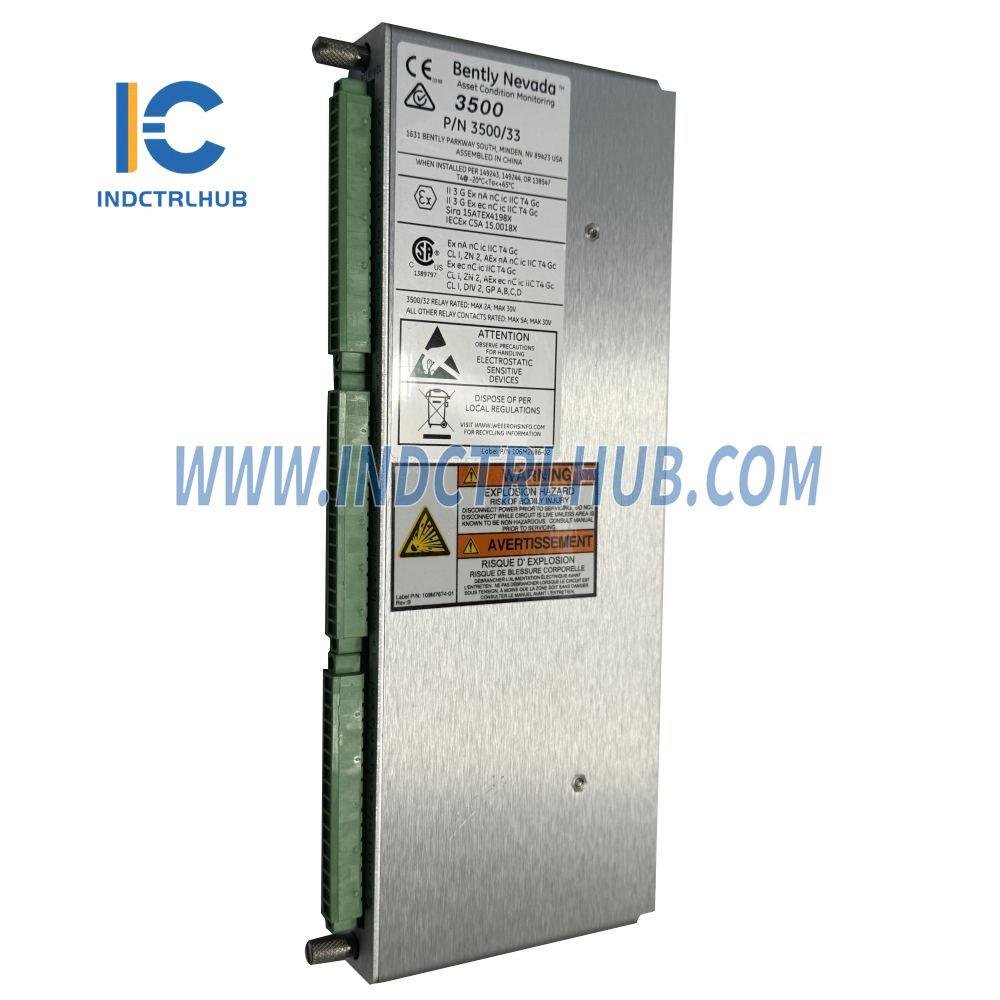

Modul relé 3500/33 s 16 kanálmi je modul plnej výšky navrhnutý na poskytovanie 16 reléových výstupov. Môže byť inštalovaný v ľubovoľnom slote napravo od modulu Transient Data Interface (TDI). Modul podporuje nezávislé programovanie pre každý výstup, čo umožňuje používateľom konfigurovať hlasovaciu logiku podľa potreby.
Každé relé na module 3500/33 je vybavené Logikou riadenia alarmu, ktorá môže využívať kombináciu vstupov vrátane:
- Stavy upozornenia a nebezpečenstva (alarmové vstupy)
- Stavy Nie je OK
- Jednotlivé merané premenné z ktoréhokoľvek monitorovacieho kanála alebo kombinácie kanálov v rámci stojana
Špecifikácie
Výstupy
- Typ relé: Jednopólové prepínacie relé (SPDT)
- Prevádzka relé: Štyri skupiny po štyroch kanáloch môžu byť prepnuté na Normálne neaktivované (ND) alebo Normálne aktivované (NE) režim
- Životnosť reléového kontaktu: 10 000 cyklov
- Potlačovač oblúka relé: 250 Vrms, štandardne zahrnutý
LED diódy na prednom paneli
- OK LED: Svieti, keď modul funguje správne
- TX/RX LED: Bliká počas komunikácie s inými modulmi v ráme
- CH Alarm LED: Svieti, keď je reléový kanál v stave alarmu
Environmentálne vlastnosti
- Utesnenie: Epoxidovo utesnené
Fyzické rozmery
- Rozmery (V x Š x H): 241 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
- Hmotnosť: 0,4 kg (1,0 lb)
Informácie o objednávke
Modul 3500/33 relé je identifikovaný pomocou nasledujúcej štruktúry kódu dielu:
3500/33-AA-BB
Rozpis kódu
-
A: Výstupný modul
- 01: 16-kanálový reléový výstupný modul
- 02: 16-kanálový bezpečnostný reléový výstupný modul
- 03: Nízkonapäťový 16-kanálový reléový výstupný modul
- 04: Nízkonapäťový 16-kanálový bezpečnostný reléový výstupný modul
-
B: Možnosť schválenia pre nebezpečné oblasti
- 00: Žiadne
- 01: cNRTLus (Trieda 1, Divízia 2)
- 02: ATEX / IECEx / CSA (Trieda 1, Zóna 2)
